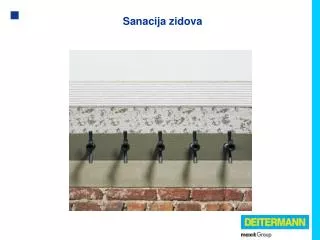

  1. Sanacija zidova

  2. Tipovi vode na građevini Padaline Špricana-voda higroskopnost Procjedna voda Podzemna voda kapilarna vlaga

  3. Transport soli Sušenje Transport soli

  4. Mehanizmi oštećenja Oštećenja pri svakoj izmjeni vlažno-suho Transport soli

  5. Oštećenja zidova kod svake izmjene vlažno-suho

  6. Snimanje postojećeg stanja i probe Bušenje Ø 50 mm i dokumentiranje istog

  7. Bilanca soli

  8. Mjere za saniranje žbuke Završni sloj je općenito moguć. U slučaju sumnjeza izradu žbuke izaberite odgovarajuće korake.

  9. Rupe za injektiranje

  10. Napajanje rupa bez pritiska

  11. Površinska izolacija Holkeleispojeve površina obradite sa Deitermann HKS

  12. Niz rupa

  13. Dittmann tehnika

  14. „Gloria“ injektiranje

  15. Sastavni dijelovi sistema

  16. Injektiranje djelotvornog sredstva

  17. Rastuća vlaga

  18. Rastuća vlaga

  19. HILTI 45° Rastuća vlaga

  20. Injektiranje bez pritiska Nagib rupe : 45° Promjer rupe: 20-30 mm Razmak između rupa : 8 – 12 cm Maks. stupanj vlage : 50% Maks.Debljina zida : 50 cm

  21. Rastuća vlaga

  22. Rastuća vlaga

  23. Rastuća vlaga

  24. Zid iz prirodnog kamena Šupljine

  25. Zid iz prirodnog kamena HILTI

  26. Metoda ˝ svježe na svježe˝ Prvi korak: Injektiranje Cerinol BSP, suspenzija za punjenje rupa

  27. Metoda ˝svježe na svježe˝ Prvi korak: Injektiranje Cerinol BSP, suspenzija za punjenje rupa Drugi korak: Injektiranje Adexin HS 2 nakon vezivanja morta

  28. Vapneno-cementna žbukaCementna žbuka Difuzija Transport soli

  29. WTA žbuka za saniranje Transport soli Difuzija

  30. Zahtjevi površine Otklonite staru žbuku/premaze, odstranite- najmanje 80 cm iznad vidljive oštećene zone

  31. Zahtjevi površine Očistite mrežu fuga najmanje 2 cm

  32. Zahtjevi u okolini Temperatura zraka i objekta + 5° do + 30°C Relativna vlažnost zraka maks. 60%

  33. Obrada sa pumpom za miješanje

  34. AS nabačaj šprica hrapavo / mrežasti nabačaj, < 5 mm

  35. Deitermann SP žbuka za saniranje Ako se obrađuje u dva sloja, kod prvog sloja gleter se mora ˝vući˝ horizontalno. Ponovna obrada tek nakon sušenja.

  36. SP žbuka za saniranje, bijela

  37. Sistem 1 -podna vlaga • HKS, masa za brtvljenje • Superflex D1/ Deitermann DS • AS, špric • SP, žbuka za saniranje

  38. Naknadno unutarnje brtvljenje,djelomično / Sistem 2 • Adexin HS/ HS 2 • HKS, masa za brtvljenje • Superflex D1/ Deitermann DS • AS, špric nabačaj • Žbuka za saniranje

  39. Naknadno unutarnje brtvljenje, potpuno/ Sistem 3 • Adexin HS/ HS 2 • HKS, masa za brtvljenje • Superflex D1/ Deitermann DS • AS, špric nabačaj • SP, žbuka za saniranje
