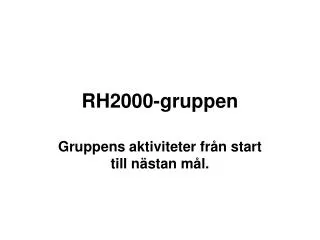

  1. RH2000-gruppen Gruppens aktiviteter från start till nästan mål.

  2. Lite bakgrund • Hur har vi det i dag och hur har det blivit så.

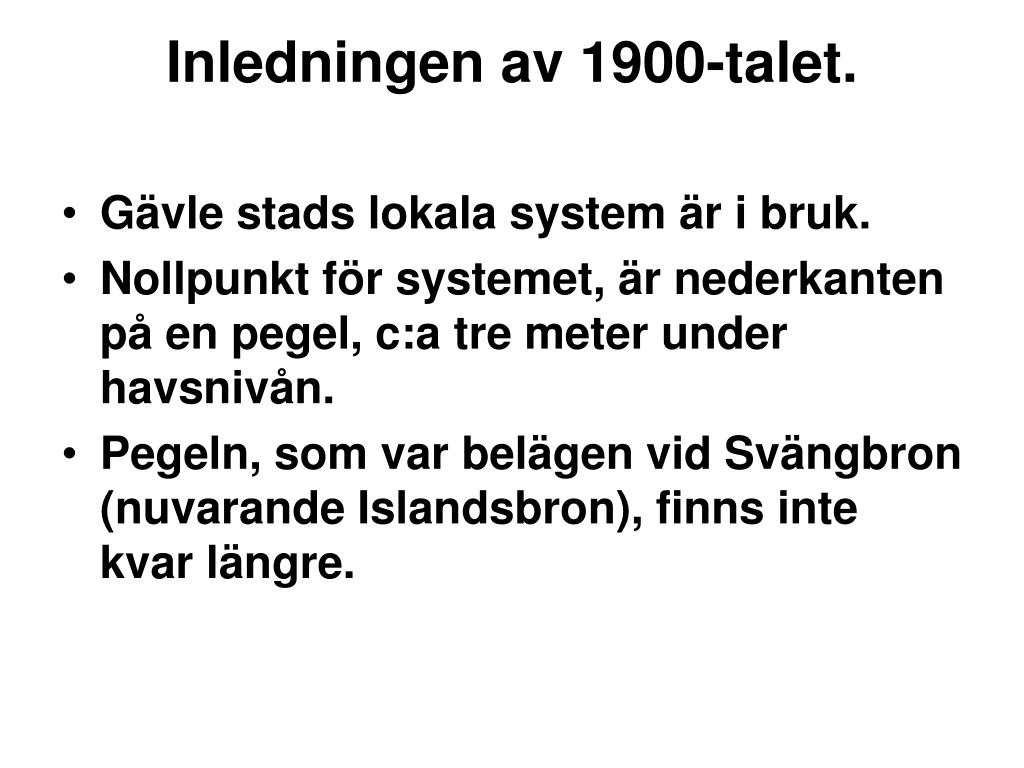

  3. Inledningen av 1900-talet. • Gävle stads lokala system är i bruk. • Nollpunkt för systemet, är nederkanten på en pegel, c:a tre meter under havsnivån. • Pegeln, som var belägen vid Svängbron (nuvarande Islandsbron), finns inte kvar längre.

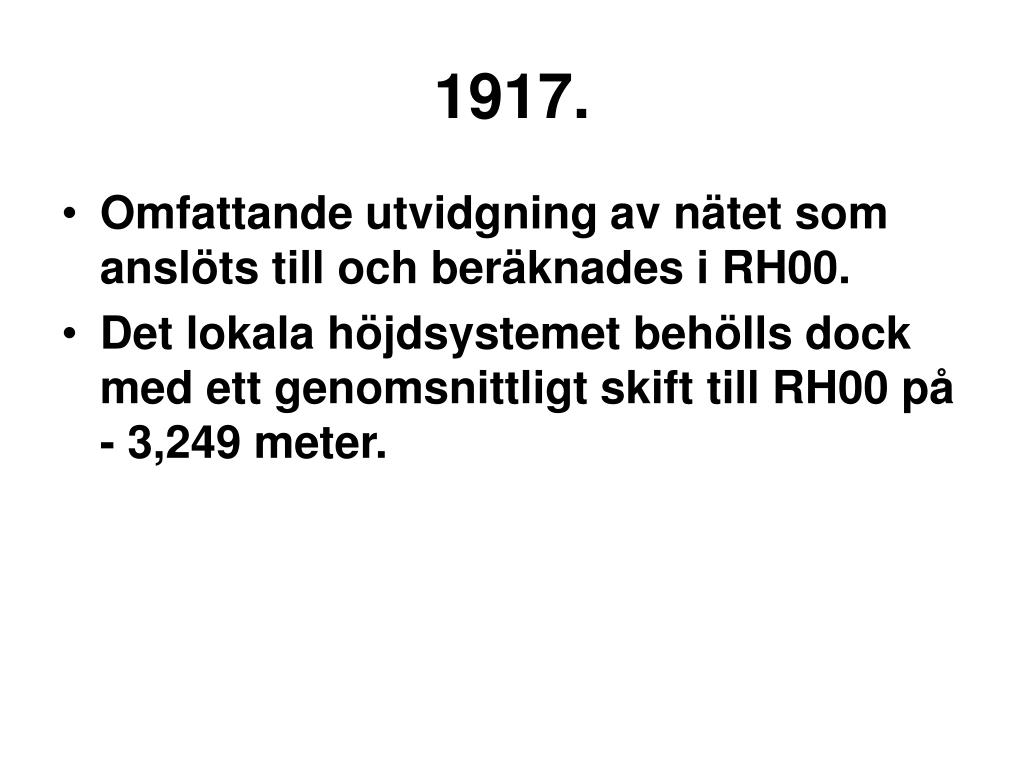

  4. 1917. • Omfattande utvidgning av nätet som anslöts till och beräknades i RH00. • Det lokala höjdsystemet behölls dock med ett genomsnittligt skift till RH00 på - 3,249 meter.

  5. 1950-talet. • Det lokala höjdnätet byggs ut, förtätas och döps till GS55.

  6. 1970-talet. • Kommunsammanslagningen. • De införlivade kranskommunerna som alla använde RH00 fick behålla det systemet. • Området för gamla Gävle stad fick behålla GS55. • RH70 tillkom. • Det används av Banverket och ibland också av Vägverket vid arbeten inom Gävle kommun. • Dessutom används RH70 (senare RHB70) vid beräkningar av nyproducerade höjdnät.

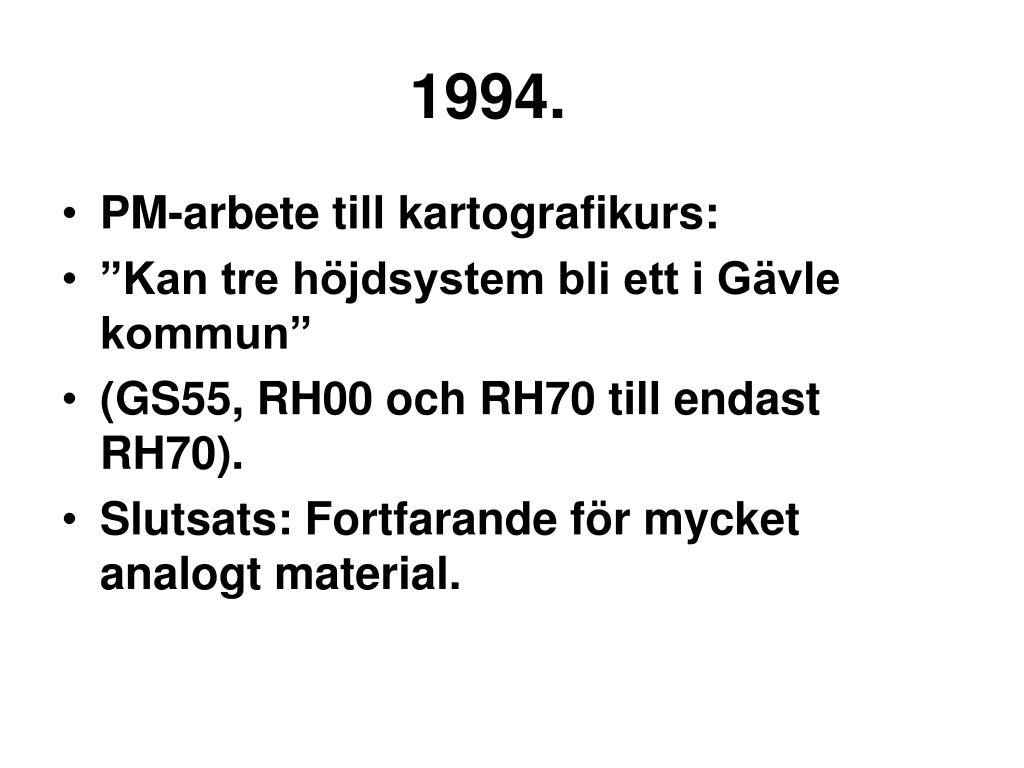

  7. 1994. • PM-arbete till kartografikurs: • ”Kan tre höjdsystem bli ett i Gävle kommun” • (GS55, RH00 och RH70 till endast RH70). • Slutsats: Fortfarande för mycket analogt material.

  8. Början på 2001. • Under arbete med byte till nytt ledningsdatabassystem lägger Gävle Vatten fram önskemål om övergång till endast ett höjdsystem (till RH70). • Dock, i LMV:s slutrapport RefStrat (år 2000) rekommenderades kommunerna att invänta det kommande nya nationella höjdsystemet.

  9. Slutet på 2001. • I december 2001 erbjuder LMV Gävle kommun att delta i ett pilotprojekt för att utröna vilka åtgärder som en kommun behöver vidta i sitt höjdnät inför en övergång till det kommande nya nationella höjdsystemet.

  10. 2003. • I augusti 2003 presenterar LMV de slutliga beräkningarna av Gävle kommuns höjdnät (i RHB70). • Under processen med kommunens höjdnät stärktes intresset för ett höjdsystembyte bland berörda förvaltningar och önskemål om en arbetsgrupp hade lagts fram.

  11. Mars 2004. • RH2000-gruppen bildas. • Politikerna i kommunstyrelsen skall informeras.

  12. Politiskt beslut. • Kommunstyrelsen ville godkänna höjdsystembytet, inte bara informeras. • Kommunstyrelsen ville också att Bygg & Miljö-förvaltningen skulle vara RH2000-gruppens sammankallande och inkomma med en skrivelse med begäran om godkännandet.

  13. 7:e april 2004 • Skrivelse från Bygg & Miljöförvalt-ningen till Kommunstyrelsen om godkännande av höjdsystembytet.

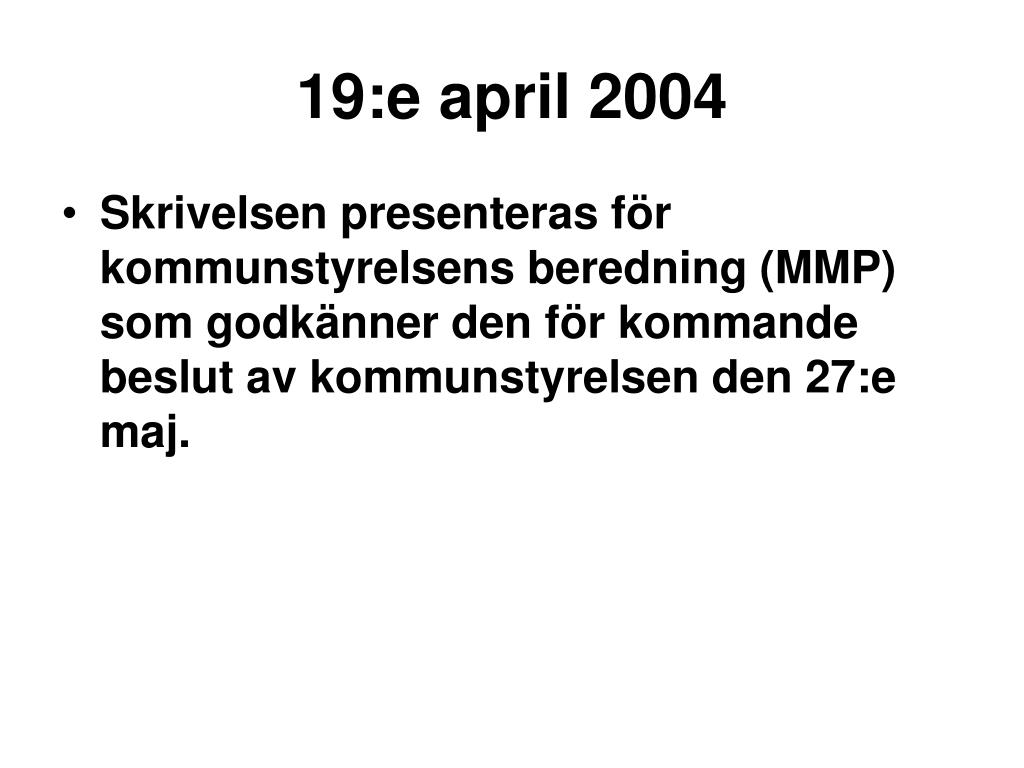

  14. 19:e april 2004 • Skrivelsen presenteras för kommunstyrelsens beredning (MMP) som godkänner den för kommande beslut av kommunstyrelsen den 27:e maj.

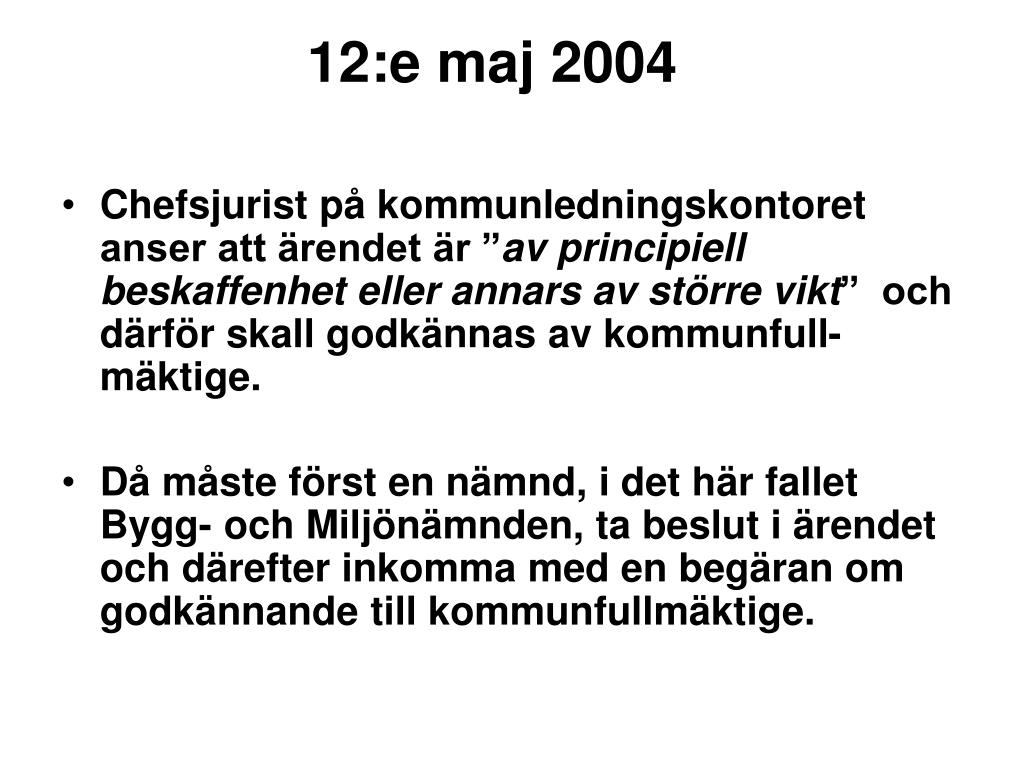

  15. 12:e maj 2004 • Chefsjurist på kommunledningskontoret anser att ärendet är ”av principiell beskaffenhet eller annars av större vikt” och därför skall godkännas av kommunfull-mäktige. • Då måste först en nämnd, i det här fallet Bygg- och Miljönämnden, ta beslut i ärendet och därefter inkomma med en begäran om godkännande till kommunfullmäktige.

  16. 16:e juni 2004 • Bygg- och Miljönämnden tillstyrker höjdsystembytet för godkännande av kommunfullmäktige.

  17. 2:a sept 2004 • Ärendet godkänns av kommunstyrelsen för vidare godkännande av kommunfullmäktige.

  18. 27:e sept 2004 • Kommunfullmäktige godkänner höjdsystembytet.

  19. RH2000-gruppens möten. • Vid möte nr fyra den fjärde mars 2005 fastställdes skiften mellan RH2000 och de äldre systemen. • Vi enades om det något udda (kreativa ) sättet att behandla primärkartans höjdkurvor. • Vi listade möjliga informationskanaler till användarna. • Vi satte genomförandedatum preliminärt till första oktober 2005.

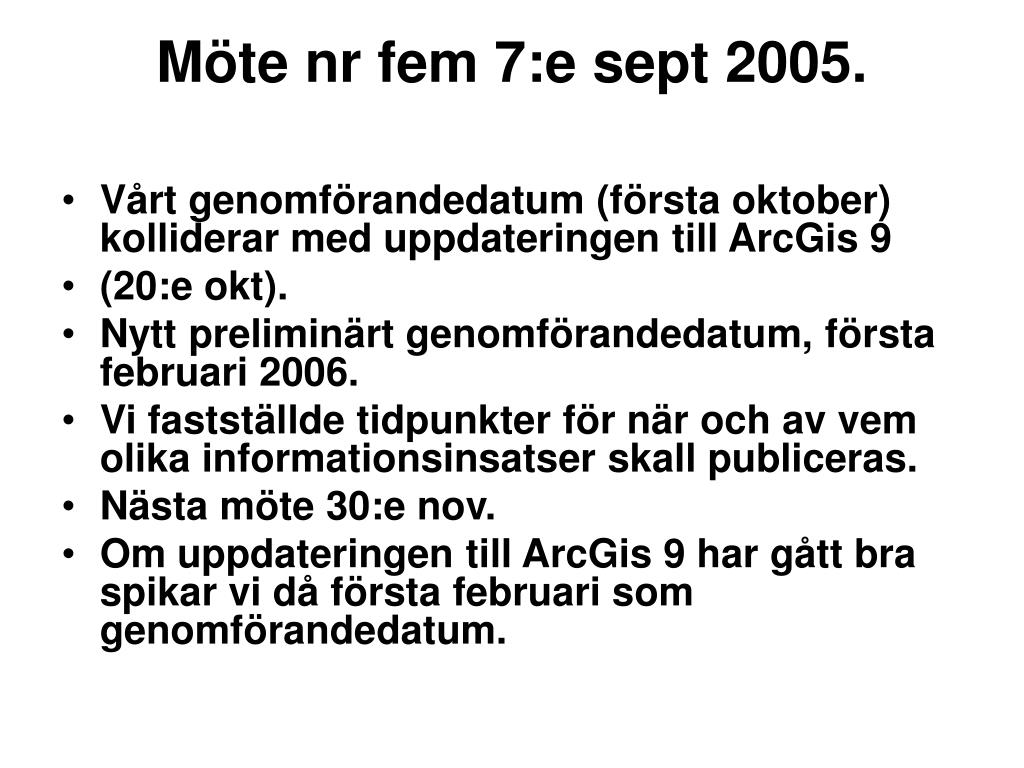

  20. Möte nr fem 7:e sept 2005. • Vårt genomförandedatum (första oktober) kolliderar med uppdateringen till ArcGis 9 • (20:e okt). • Nytt preliminärt genomförandedatum, första februari 2006. • Vi fastställde tidpunkter för när och av vem olika informationsinsatser skall publiceras. • Nästa möte 30:e nov. • Om uppdateringen till ArcGis 9 har gått bra spikar vi då första februari som genomförandedatum.

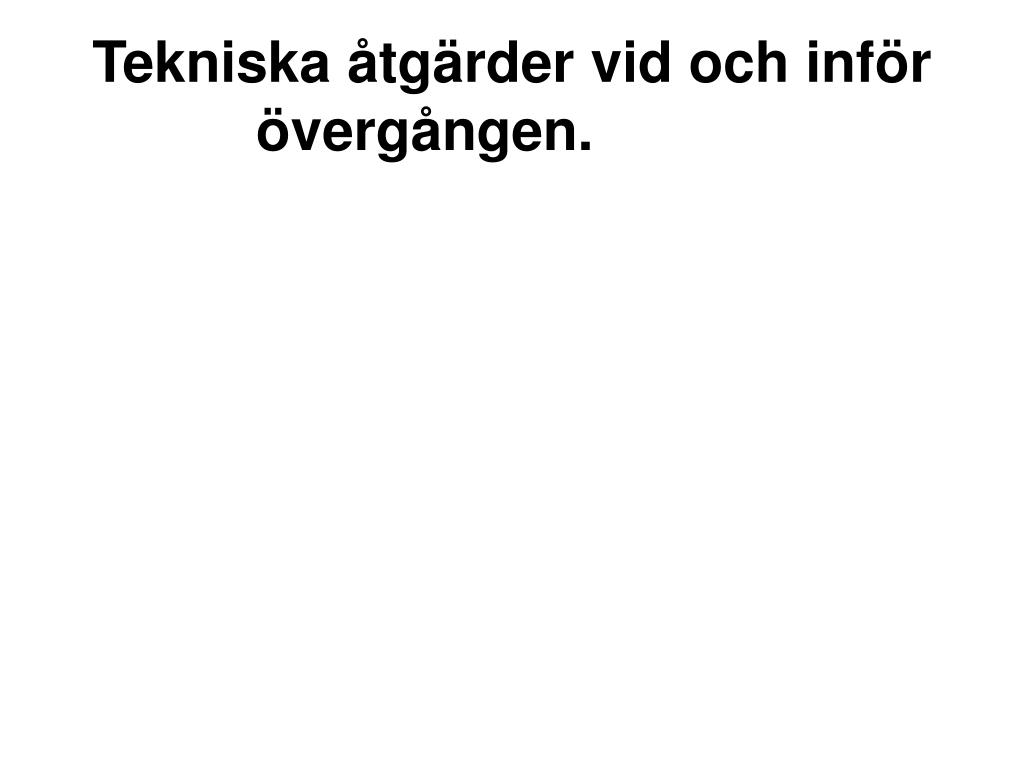

  21. Tekniska åtgärder vid och inför övergången.

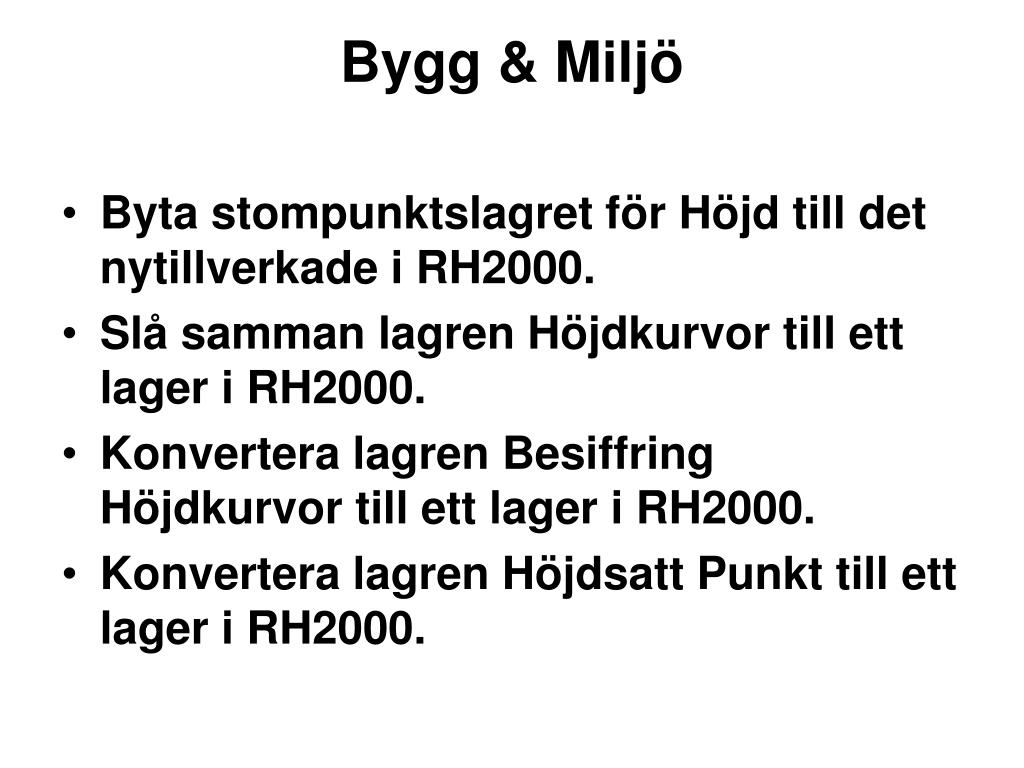

  22. Bygg & Miljö • Byta stompunktslagret för Höjd till det nytillverkade i RH2000. • Slå samman lagren Höjdkurvor till ett lager i RH2000. • Konvertera lagren Besiffring Höjdkurvor till ett lager i RH2000. • Konvertera lagren Höjdsatt Punkt till ett lager i RH2000.

  23. Gävle Energi. • Punktobjekt och texter med höjdvärden för fjärrvärmen konverteras med automatik inom polygoner över GS55 respektive RH00. • Manuell konvertering i gränserna på de två kulvertar som passerar mellan GS55 och RH00 • Höjdvärden på borrade bredbands-förläggningar i GS55 konverteras med automatik. • Två dito i RH00 konverteras manuellt.

  24. Gävle Vatten • Konvertering av höjdvärden för ledningar och brunnar görs med hjälp av konsult (12 tabeller med 25 fält = c:a 35000 objekt). • Höjdvärden för ledningar som korsar gränsen mellan GS55 och RH00 ändras manuellt. I samband med detta görs en verifiering av befintliga höjduppgifter. • Modeller av ledningsnät för simulering kommer också att behöva konverteras men detta görs vid behov. • I kartarkivet kommer det att finnas skyltar med info om höjdsystembytet.

  25. Informationsåtgärder vid övergången. • Förse konsulter, entreprenörer och varje annan tänkbar användare med ett informationsblad som visar vad som förändras. • Informera via kommunens intranät samt på inblandade förvaltningars hemsidor. • Annonsera i Gävles dagstidningar.

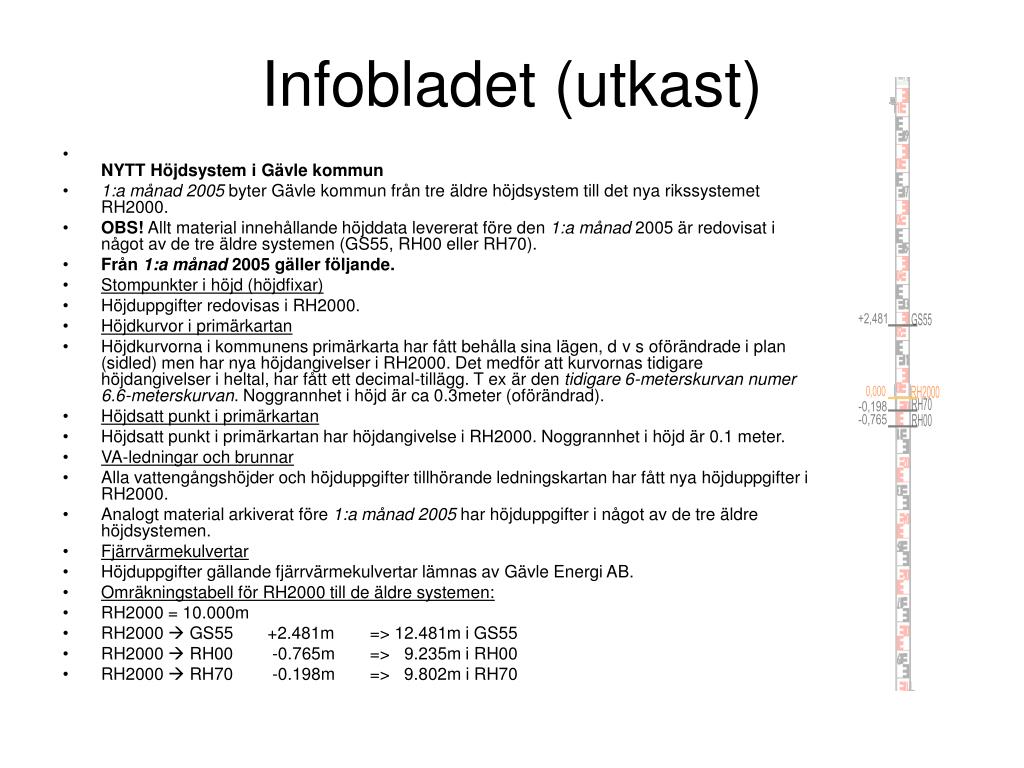

  26. +2,481 GS55 0,000 RH2000 RH70 -0,198 -0,765 RH00 Infobladet (utkast) • NYTT Höjdsystem i Gävle kommun • 1:a månad 2005 byter Gävle kommun från tre äldre höjdsystem till det nya rikssystemet RH2000. • OBS! Allt material innehållande höjddata levererat före den 1:a månad 2005 är redovisat i något av de tre äldre systemen (GS55, RH00 eller RH70). • Från 1:a månad 2005 gäller följande. • Stompunkter i höjd (höjdfixar) • Höjduppgifter redovisas i RH2000. • Höjdkurvor i primärkartan • Höjdkurvorna i kommunens primärkarta har fått behålla sina lägen, d v s oförändrade i plan (sidled) men har nya höjdangivelser i RH2000. Det medför att kurvornas tidigare höjdangivelser i heltal, har fått ett decimal-tillägg. T ex är den tidigare 6-meterskurvan numer 6.6-meterskurvan. Noggrannhet i höjd är ca 0.3meter (oförändrad). • Höjdsatt punkt i primärkartan • Höjdsatt punkt i primärkartan har höjdangivelse i RH2000. Noggrannhet i höjd är 0.1 meter. • VA-ledningar och brunnar • Alla vattengångshöjder och höjduppgifter tillhörande ledningskartan har fått nya höjduppgifter i RH2000. • Analogt material arkiverat före 1:a månad 2005 har höjduppgifter i något av de tre äldre höjdsystemen. • Fjärrvärmekulvertar • Höjduppgifter gällande fjärrvärmekulvertar lämnas av Gävle Energi AB. • Omräkningstabell för RH2000 till de äldre systemen: • RH2000 = 10.000m • RH2000  GS55 +2.481m => 12.481m i GS55 • RH2000  RH00 -0.765m => 9.235m i RH00 • RH2000  RH70 -0.198m => 9.802m i RH70
