  1. 進階網路技術Broadband Network Technologies 何謂統計多工 statistical multiplexing HomeWork2

  2. 授課老師： 王井煦 敎授 925650邱鑫坤935603劉文雄 935635劉得源935639邱顯忠 935652蔡子健935655郭大豪

  3. 1.統計多工法 • 2. SM與非同步？ • 3. TDM 分時多工 • 4.統計多工法應用的觀點 • 5. FDM+TDM=SM • 6. FDM分頻多工 • 7. SM流程架構 • 8. SM1應用：Giga • 9. SM應用2：台灣固網 • 10. SM應用3： ATM • 11. appendix

  4. 統計多工法 statistical multiplexing • 將來自多個邏輯通道中的訊息，傳遞在單一實體通道上的技術。統計型多工技術動態配置頻寬給啟動的輸入通道，藉此對頻寬做最有效率的使用，同時也提供較其他多工技術更多的設備連線。請參考統計型分時多工或 stat mux。

  5. SM與非同步？ • 非同步（asynchronous）的意思是在資料流中，位元的所有權不是由其位置所能決定的，也就是所謂的統計式多工（Statistical Multiplexing）。

  6. TDM 分時多工 (time-division multiplexing) • 多個通道訊息可依預定的時槽配置到單一纜線頻寬上的一種技術。不管工作站是否有資料要傳送，頻寬都會被配置到每一通道上。

  7. 統計多工法有時候指的是智慧型的分時多工法(ITDM)或是資料集中化，是一種相當新的技術。如同分時多工法一樣，它是一種數位系統，但是它不是用固定的速率對每一個通道取樣，而是依照各個通道的相對活動，機動性的配置線路的使用時間給各個不同的通道。當一個通道處於非活動性時，統計多工器就完全不理它，不需要產生一些閒置數元或字元。當有許多通道在同一時間都是處於高活性時，多工器就將資料儲存在記憶器之中，直到線路不會超載時，再將這些資料發送出去。統計多工法是一種比較進步的技術，可以機動性的共用多重資料流之間的一些電話線路，每一個線路都可以表示終端機──計算機、終端機──終端機或計算機──計算機之間的訊務。統計多工法有時候指的是智慧型的分時多工法(ITDM)或是資料集中化，是一種相當新的技術。如同分時多工法一樣，它是一種數位系統，但是它不是用固定的速率對每一個通道取樣，而是依照各個通道的相對活動，機動性的配置線路的使用時間給各個不同的通道。當一個通道處於非活動性時，統計多工器就完全不理它，不需要產生一些閒置數元或字元。當有許多通道在同一時間都是處於高活性時，多工器就將資料儲存在記憶器之中，直到線路不會超載時，再將這些資料發送出去。統計多工法是一種比較進步的技術，可以機動性的共用多重資料流之間的一些電話線路，每一個線路都可以表示終端機──計算機、終端機──終端機或計算機──計算機之間的訊務。

  8. 統計多工法應用的觀點 • 統計多工法不僅節省通信的成本，而且也有效的加強線路的品質。在過去幾年使用了各種不同的低端統計分析器／資料連接器。它們的使用非常的簡單，而且也可以修正由於電話線的雜訊所產生的資料誤差。所有的統計多工器不是以同等的方式來創建，事實上，大部分都是限制在有限用途的產品，因此並不能符合專業資料通信的一些標準要求。用一種統計的標準來配置一些時間槽，這種技術可以使資料的流通量最佳化。使最忙的設備獲得最多的配置時間，而比較不忙碌的設備，分配比較少的時間。

  9. FDM+TDM=SM • 有些統計多工器也可以提供多點分支式的能力──使用資料議定來追蹤各點的資料封裝。也有一些型式的統計多工器結合了分頻和分時的優點。它們可以提供其他更高級的特徵，例如誤差保護和資料壓縮。統計多工法不需要使用非常高速的調變解調器即可加速終端機的操作。

  10. FDM分頻多工 Frequency-division multiplexing • 一種將多通道資訊，依照頻率分配在單一線路之頻寬上的技術。

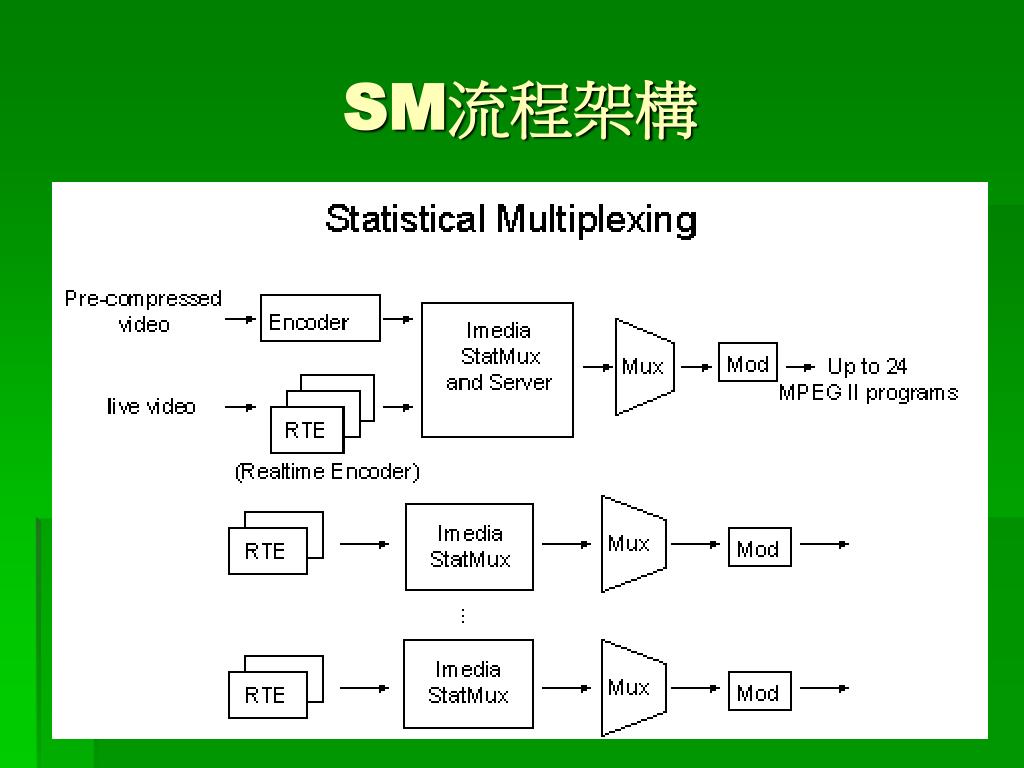

  11. SM流程架構

  12. SM1應用：Giga • 「Giga超網路」以「統計多工」（statistical multiplexing）的模式推估，規劃一個頻道27Mbps會由1000至1500用戶共用，但其中同時上線的人數按比率推算，將只有100至150個人；這些人之中，又同時佔用頻寬下載的人將更低於此數。

  13. 為什麼用Cable Modem飆網可以如此快速？ • 因為Cable Modem在一個節目頻道可產生27-38Mbps的頻寬，約等於18-23條T1專線，在共享媒體（Shared Media）上每人可使用頻寬的計算，是採用「統計多工」模式推估出來的。當其他使用者沒有進行大量傳輸時，用戶幾乎可獨享頻寬。所以這也就是為何Giga用戶可享受平均 200 - 500 Kbps，最快1500 Kbps速度的原因。

  14. SM應用2：台灣固網北電網絡Passport 7000多重服務交換機 • 北電網絡Passport 7000多重服務交換機協助台灣固網，以最具經濟效益的方式，將台灣大哥大第三代行動通訊無線電接取網路的流量，整合至台灣固網的封包核心網路中。台灣固網所採用的正是北電網絡經驗證且可靠的Passport 7000，作為傳輸整合與統計多工方式(statistical multiplexing)。透過將封包網路的效能帶入到無線電接取網路中，再為台灣固網降低傳輸上的成本。此外，北電網絡Passport能夠在相同的硬體設備中支援多重服務，提供台灣固網在無線電接取網路應用上更高的彈性與投資保障。根據知名研究機構Synergy Research Group報告顯示，截至2003年第一季，北電網絡在多重服務交換市場已連續8季位居全球第一名。

  15. SM應用3： ATM • ATM採用統計多工的方式，來動態的管理頻寬，所以它可以提高網路頻寬的利用率及減少網路成本。

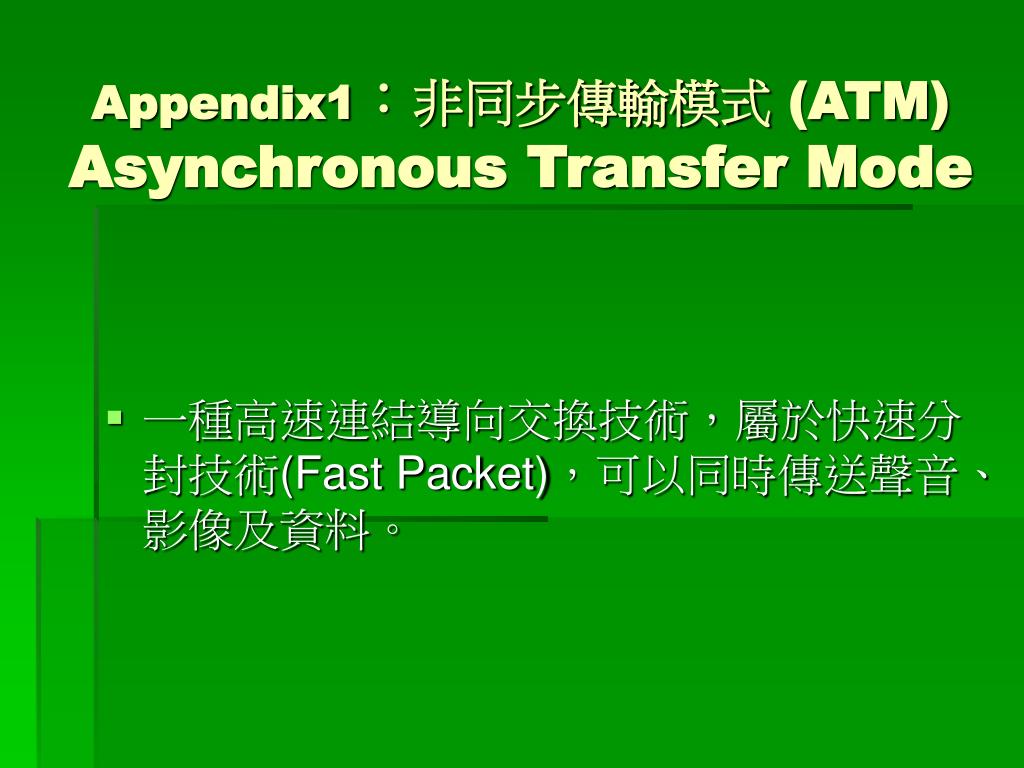

  16. Appendix1：非同步傳輸模式 (ATM)Asynchronous Transfer Mode • 一種高速連結導向交換技術，屬於快速分封技術(Fast Packet)，可以同時傳送聲音、影像及資料。

  17. Appendix2：ATDM非同步分時多工 asynchronous time-division multiplexing • 除了時槽是依據需要來配置，而非事先給特定傳輸者以外，其餘皆類似一般 TDM (分時多工) 的訊息傳送方法。
