  1. Digitální učební materiál

  2. EvB 4.3v4 Mikroprocesory Atmel AVR Vývojový kit EvB 4.3 v4

  3. EvB 4.3v4 Mikroprocesory Atmel AVR Vývojový kit EvB 4.3 je pomůcka pro vývoj aplikací s populárními mikrokontroléry ATMega 644p firmy Atmel. Deska je vybavena řadou periférií, kterých ovládací prvky jsou připojeny na hřebínkové konektory, což umožňuje rychlou rekonfiguraci zapojení. Všechny piny jsou pečlivě popsány, což umožňuje intuitivní spojování komponentů.

  4. Napájení Mikroprocesory Atmel AVR Deska může být napájena: 1) přes USB port – musí být vložena zkratovací propojka USB-Vcc 2) externím zdrojem 9V (USB Vcc musí být rozpojen) Správně připojené napětí je indikováno zelenou LED. Na desce jsou hřebínkové konektory GND a +5 V.

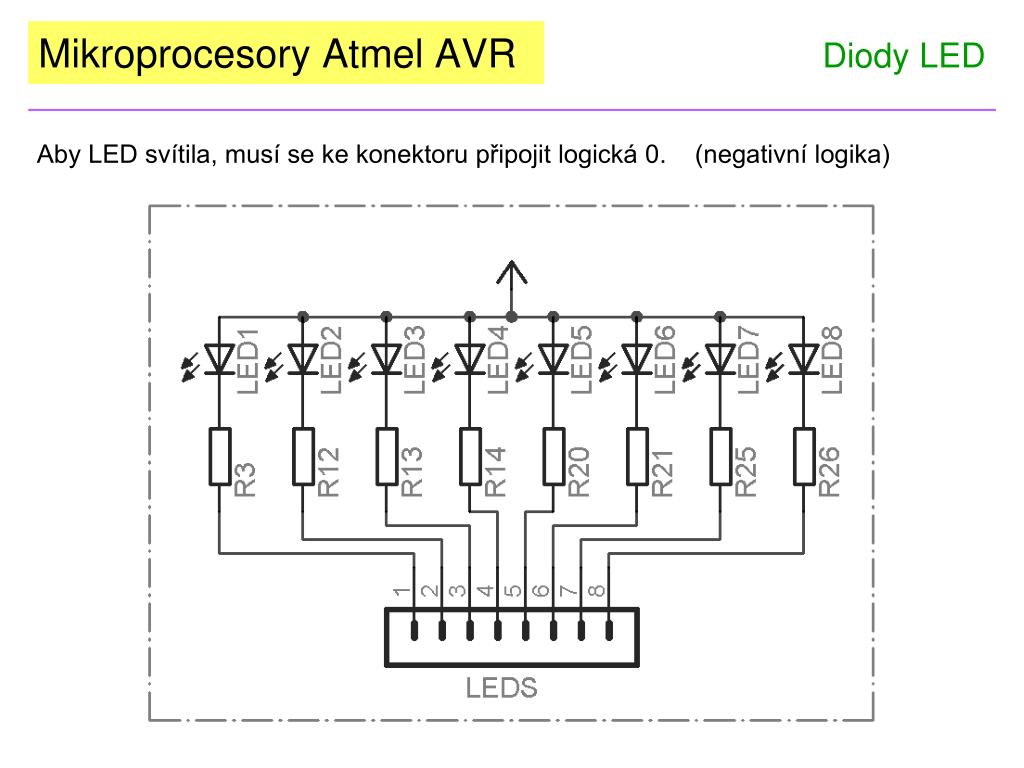

  5. Diody LED Mikroprocesory Atmel AVR Aby LED svítila, musí se ke konektoru připojit logická 0. (negativní logika)

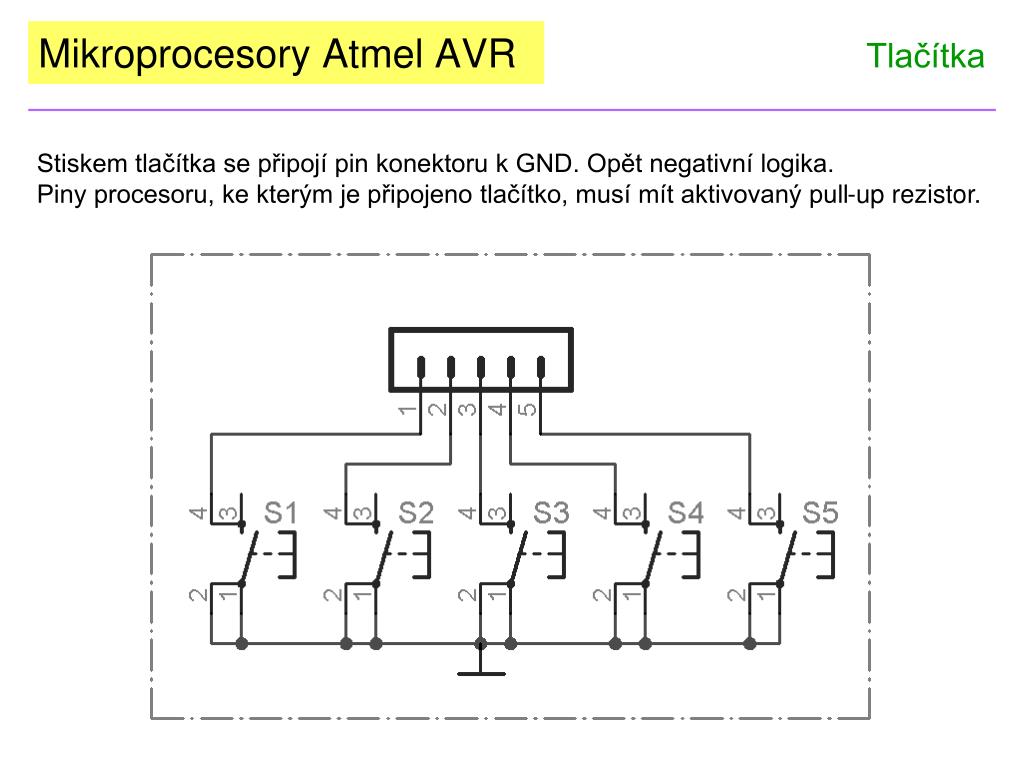

  6. Tlačítka Mikroprocesory Atmel AVR Stiskem tlačítka se připojí pin konektoru k GND. Opět negativní logika. Piny procesoru, ke kterým je připojeno tlačítko, musí mít aktivovaný pull-up rezistor.

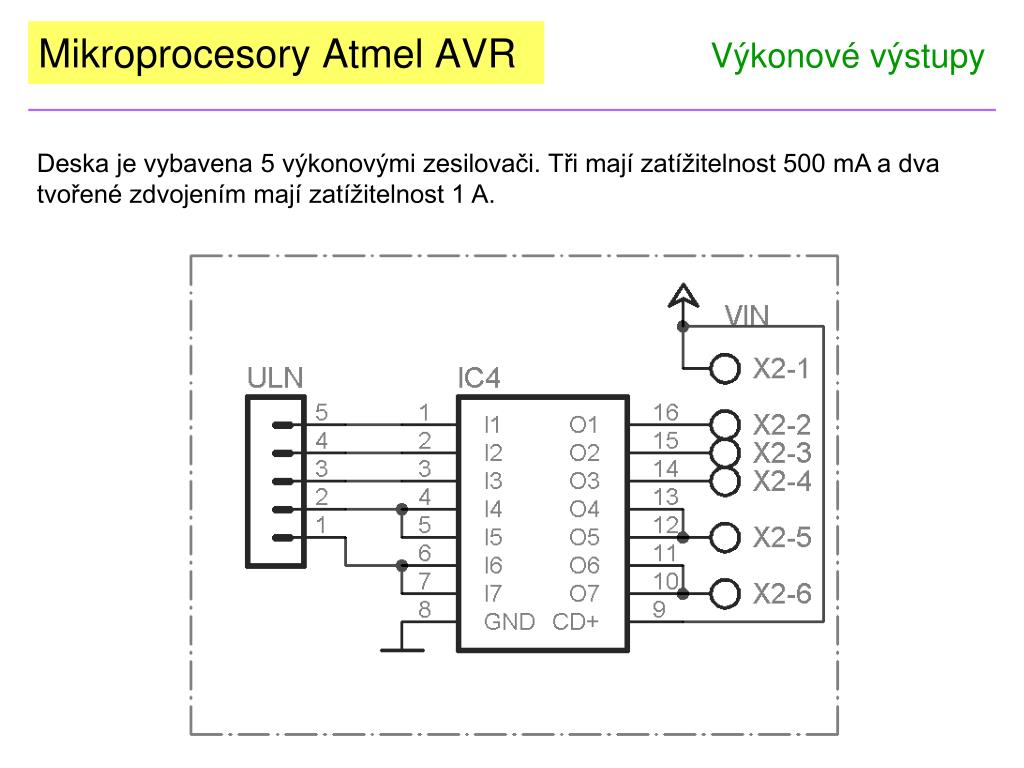

  7. Výkonové výstupy Mikroprocesory Atmel AVR Deska je vybavena 5 výkonovými zesilovači. Tři mají zatížitelnost 500 mA a dva tvořené zdvojením mají zatížitelnost 1 A.

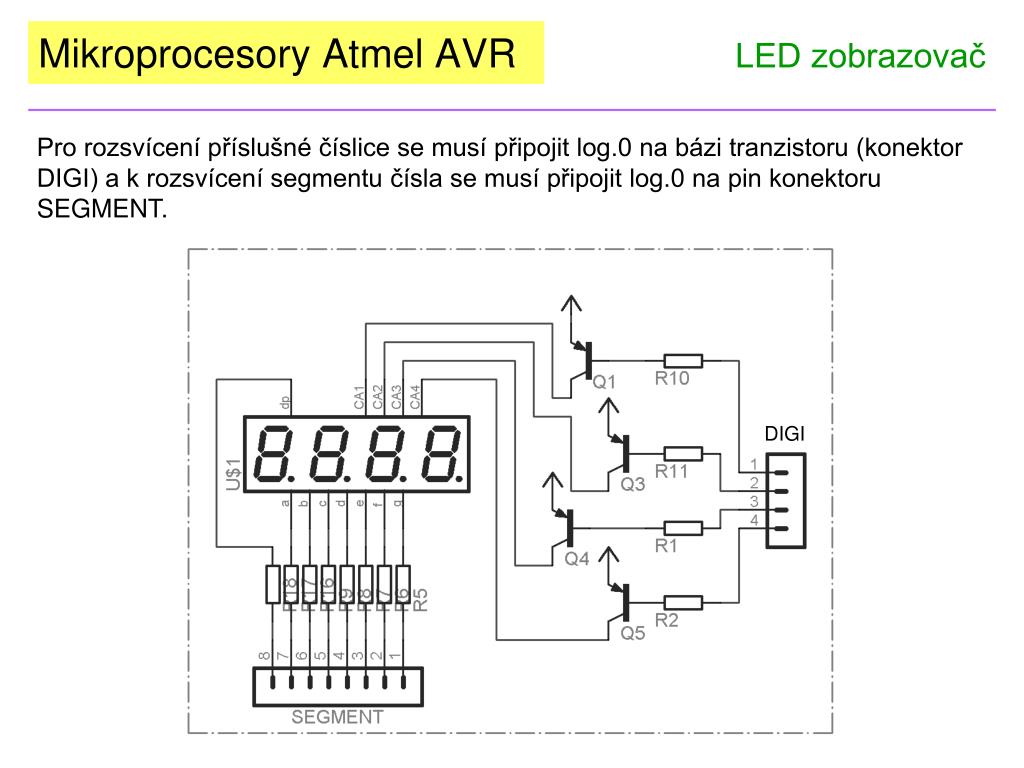

  8. LED zobrazovač Mikroprocesory Atmel AVR Pro rozsvícení příslušné číslice se musí připojit log.0 na bázi tranzistoru (konektor DIGI) a k rozsvícení segmentu čísla se musí připojit log.0 na pin konektoru SEGMENT. DIGI

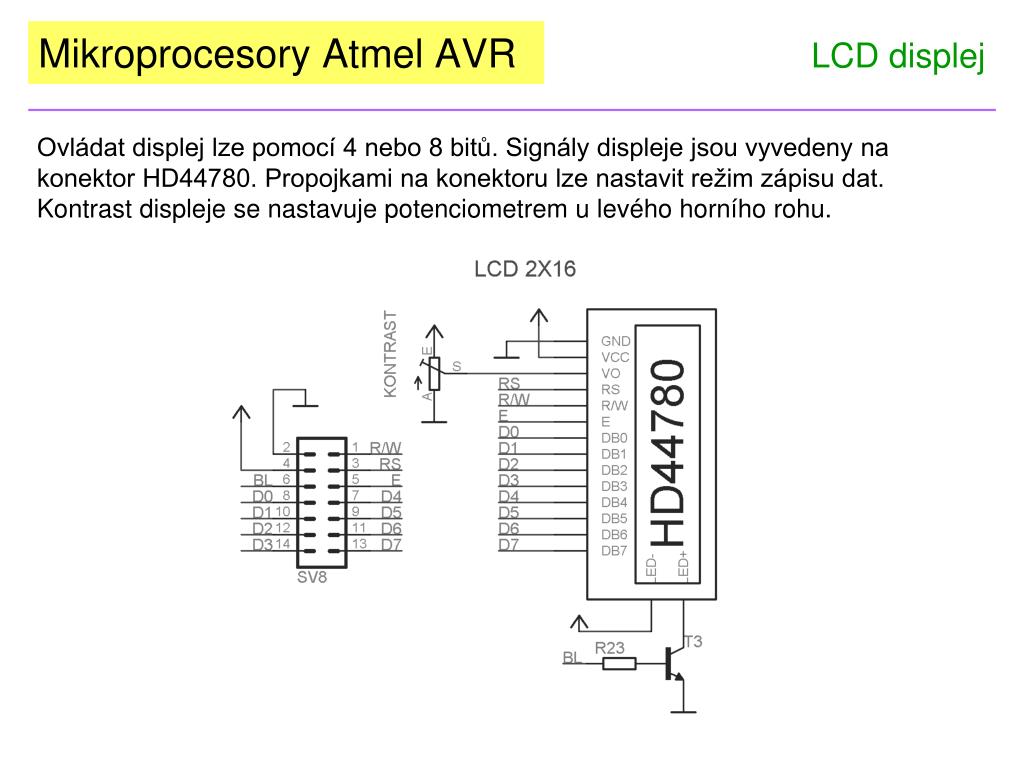

  9. LCD displej Mikroprocesory Atmel AVR Ovládat displej lze pomocí 4 nebo 8 bitů. Signály displeje jsou vyvedeny na konektor HD44780. Propojkami na konektoru lze nastavit režim zápisu dat. Kontrast displeje se nastavuje potenciometrem u levého horního rohu.

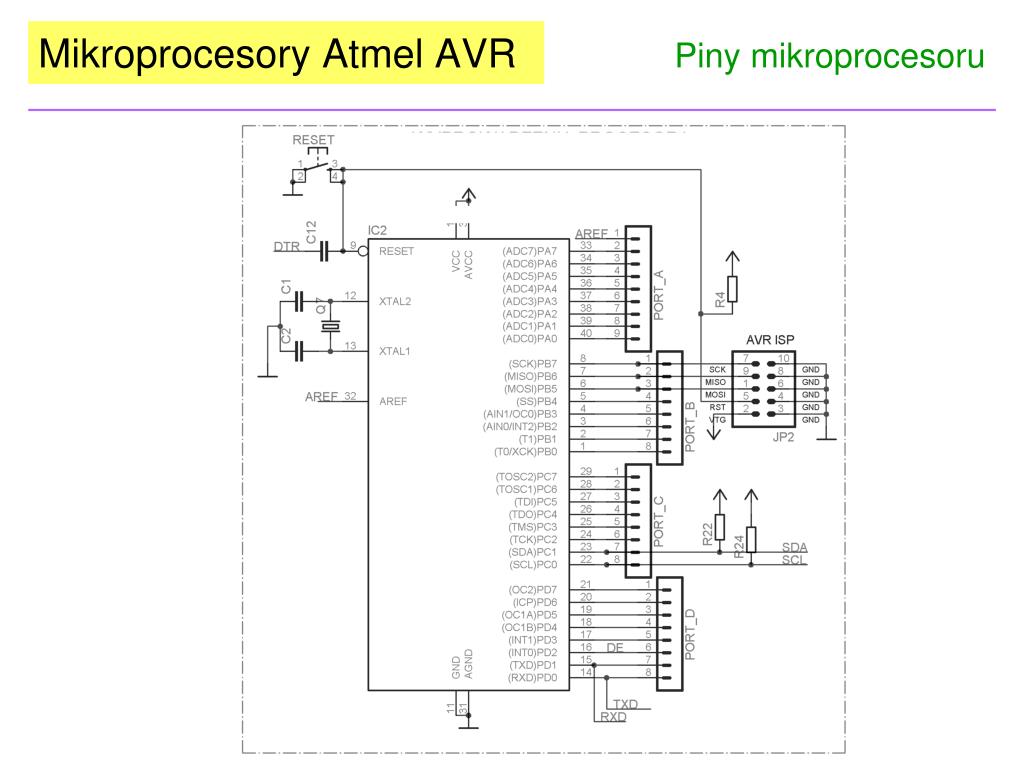

  10. Piny mikroprocesoru Mikroprocesory Atmel AVR

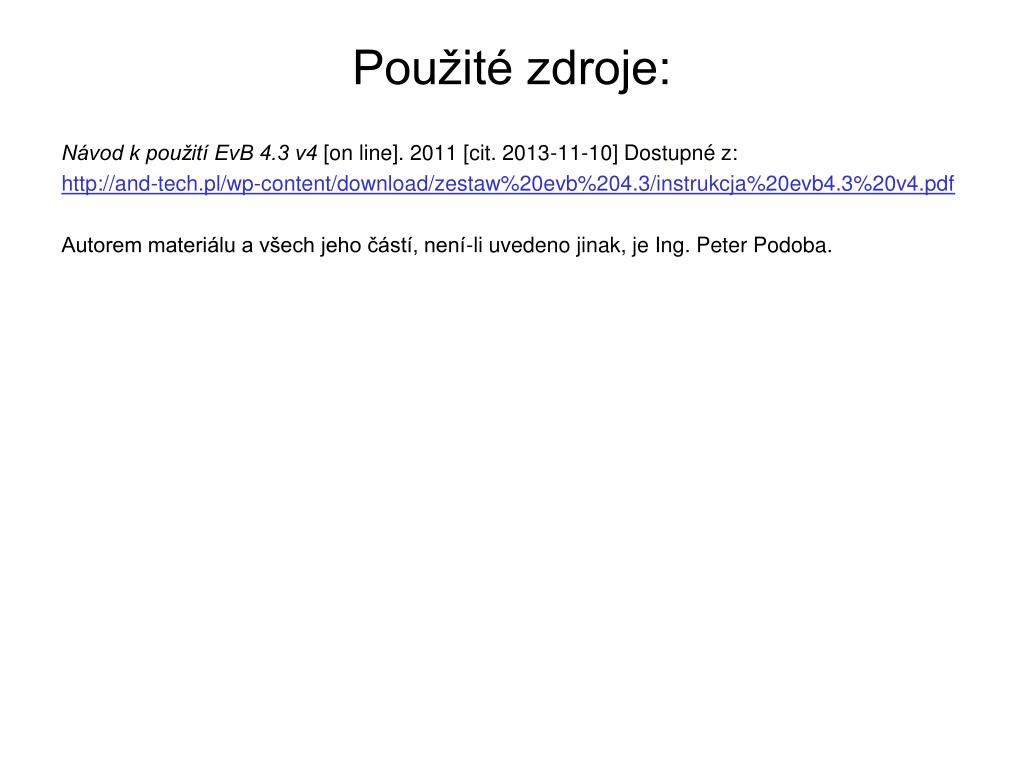

  11. Použité zdroje: Návod k použití EvB 4.3 v4 [on line]. 2011 [cit. 2013-11-10] Dostupné z: http://and-tech.pl/wp-content/download/zestaw%20evb%204.3/instrukcja%20evb4.3%20v4.pdf Autorem materiálu a všech jeho částí, není-li uvedeno jinak, je Ing. Peter Podoba.
