BUS SYSTEM

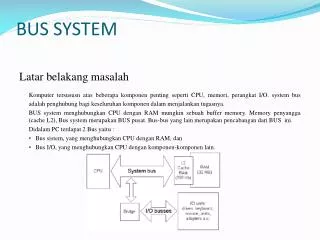

1. BUS SYSTEM Latarbelakangmasalah Komputertersususnatasbeberapakomponenpentingseperti CPU, memori, perangkat I/O. system bus adalahpenghubungbagikeseluruhankomponendalammenjalankantugasnya. BUS system menghubungkan CPU dengan RAM mungkinsebuah buffer memory. Memory penyangga (cache L2), Bus system merupakan BUS pusat. Bus-bus yang lain merupakanpencabangandari BUS ini. DidalamPC terdapat 2 Bus yaitu : • Bus sistem, yang menghubungkan CPU dengan RAM, dan • Bus I/O, yang menghubungkan CPU dengankomponen-komponen lain.

2. BatasanMasalah Denganmelihatlatarbelakangpermasalahandiatasmakapokokpermasalahan yang ingindiketahuiolehpenulis: • Apapengertian BUS system padaarsitektur computer? • Apapengertian BUS? • Jenis-jenis system BUS? • Struktur-struktur system BUS? • Kelebihandankekurangantopologi BUS

3. 1. BUS SYSTEM System bus atau bus system dalamarsitekturkomputermerujukpada bus yang digunakanolehsistemkomputeruntukmenghubungkansemuakomponennyadalammenjalankantugasnya. Sebuah bus adalahsebutanuntukjalurdimana data dapatmengalirdalamkomputer. Jalur-jalurinidigunakanuntukkomunikasidandapatdibuatantaraduaelemenataulebih. Data atau program yang tersimpandalammemoridapatdiaksesdandieksekusioleh CPU melaluiperantarasistem bus.

4. 2. BUS Pengertian Bus adalahbagiandarisistemkomputer yang berfungsiuntukmemindahkan data antarbagian – bagiandalamsistemkomputer. Data dipindahkandaripirantimasukanke CPU, CPU kememori, ataudarimemorikepirantikeluaran. Bus merupakanJalurkomunikasi yang dibagipemakaisuatu set kabeltunggal yang digunakanuntukmenghubungkanberbagaisubsistem. Sistem bus adalahsebuah bus yang menghubungkankomponen-komponenutamakomputer (CPU, Memori, I/O). Sistem bus adalahpenghubungbagikeseluruhankomponenkomputerdalammenjalankantugasnya. - Bus System dapatdibedakanatas: 1. Data Bus ( Saluran Data ) 2. Address Bus ( SaluranAlamat ) 3. Control Bus ( SaluranKendali )

5. 3  JENIS – JENIS SISTEM BUS Saluran bus dapatdipisahkanmenjadiduatipeumum, yaitu dedicated dan multiplexed. Suatusaluran bus dedicated secarapermanendiberisebuahfungsiatau subset fisikkomponen-komponenkomputer. Sebagaicontohdedikasifungsiadalahpenggunaanalamat dedicated terpisahdansaluran data yang merupakansuatuhal yang umumbagi bus. Namun, halinibukanlahhal yang penting. Misalnya, alamatdaninformasi data dapatditransmisikanmelaluisejumlahsaluran yang samadenganmenggunakansaluran address valid control.

6. 4STRUKTUR SISTEM BUS a)  Data Bus  ( Saluran Data ) Saluran data memberikanlintasanbagiperpindahan data antaraduamodulsistem. Saluraninisecarakolektifdisebut bus data. Umumnya bus data terdiridari 8, 16, 32 saluran. b)      Address Bus( SaluranAlamat ) • Saluranalamatdigunakanuntukmenandakansumberatautujuan data pada bus data. Misalnya, bila CPU akanmembacasebuah word data darimemori, maka CPU akanmenaruhalamat word yang dimaksudpadasaluranalamat. • Digunakanuntukmengirimalamat word padamemori yang akandiakses CPU. • Digunakanuntuksaluranalamatperangkatmodulkomputersaat CPU mengaksessuatumodul. • Semuaperalatan yang terhubungdengansistemkomputer, agar dapatdiaksesharusmemilikialamat. Contoh : mengakses port I/O, maka port I/O harusmemilikialamathardware-nya.

7. c)  Control Bus ( SaluranKontrol ) Salurankontroldigunakanuntukmengntrolakseskesaluranalamatdanpenggunaan data. Karena data dansaluranalamatdipakaibersamaolehseluruhkomponen, makaharusadaalatuntukmengontrolpenggunaannya. • Berikutiniadalahfungsi-fungsi yang terdapatpada control bus( saluran control ): • Digunakanuntukmenspesifikasisumberdantujuan data padabus data. • Digunakanuntukmengirimalamat word padamemori yang akandiakses CPU. • Digunakanuntuksaluranalamatperangkatmodulkomputersaat CPU mengaksessuatumodul. • Semuaperalatan yang terhubungdengansistemkomputer, agar dapatdiaksesharusmemilikialamat. Contoh : mengakses port I/O, maka port I/O harusmemilikialamathardware-nya Di sistemkomputerberbasismikroprosesor, terdapat 3 jalur yang menjaditempatmengalirnyaproses. • Bus Data yang berfungsimengalirkan data dari/kemikroprosesor • Bus Alamat/Address  yang berfungsimengalamatisuatuprosesdari/kememoriatau I/O • Bus Kontrol yang berfungsimengaturprosesinstruksi yang terjadidari/kemikroprosesor.

8. Untukkomunikasi data jalurinidapatjugauntukkomunikasiduabuahkomputerataulebihdiinterkoneksikandenganmenggunakan bus bersama yang fungsiutamanyaadalahterhubungke bus yaitukapanharusmeletakkaninformasikedalam bus, menyatakansinyal control ,dan lain sebagainya. Gambar 1. Skemainterkoneksi bus • Sistem BUS • PenghubungbagikeseluruhankomponenkomputerdalammenjalankantugasnKomponenkomputer : • CPU • Memori • Perangkat I/O

9. -  Transfer data antarkomponenkomputer. • Data atau program yang tersimpandalammemoridapatdiaksesdandieksekusi CPU melaluiperantarabus • Melihathasileksekusimelalui monitor jugamenggunakansistembus • Kecepatankomponenpenyusunkomputerharusdiimbangikecepatandanmanajemenbusyangbaik -  Mikroprosesor • Melakukanpekerjaansecaraparalel • Program dijalankansecara multitasking • Sistembustidakhanyalebartapijugacepat -  PrinsipOperasi Bus • Memintapenggunaanbus. • Apabilatelahdisetujui, modulakanmemindahkan data yang diinginkankemodul yang dituju

10. Topologi Bus Topologi Bus (topologi backbone) adalahtopologijaringandenganmembentangkankabel (coaxial) memanjangdengankeduaujungnyaditutupdimanasepanjangkabelterdapat node-node kemudianperangkatjaringandankomputer-komputerdihubungkanpadakabeltersebutmenggunakan T-Connector.

11. Ciri-CiriTopologiBus • Teknologi lama yang umumdigunakankarenasederhanadalaminstalasi. • Tidakbutuhperalatanaktifdalammenghubungkankomputer. • Menggunakankonektor BNC tipe T. • Padaujungkabeldipasangkonektor 50ohm. • Diperlukan repeater untukjarak yang cukupjauh • Discontinue Support. KelebihanTopologi Bus • HematKabel • Layout kabelsangatsederhana • Biayainstalasirelatiflebihmurah • Penambahan workstation barumudahdilakukantanpamengganggu workstation yang lain. KekuranganTopologi Bus • Sulitmelakukanpelacakanmasalah. • Signal melewatikabeldalamduaarahdanmungkinterjadi collision (tabrakanpengiriman data). • Problem terbesarpadasaatkabelputus. Jikasalahsatusegmenkabelputus, makaseluruhjaringanakanterhentidankomputertidakdapatsalingberkomunikasi.
