Základní škola Olomouc, Heyrovského 33 Střídavý proud Mgr. Milan Hampl EU OPVK ICT2-1/F13 Určeno pouze pro výuku Žádná část ani celek nesmí být použit pro komerční účely

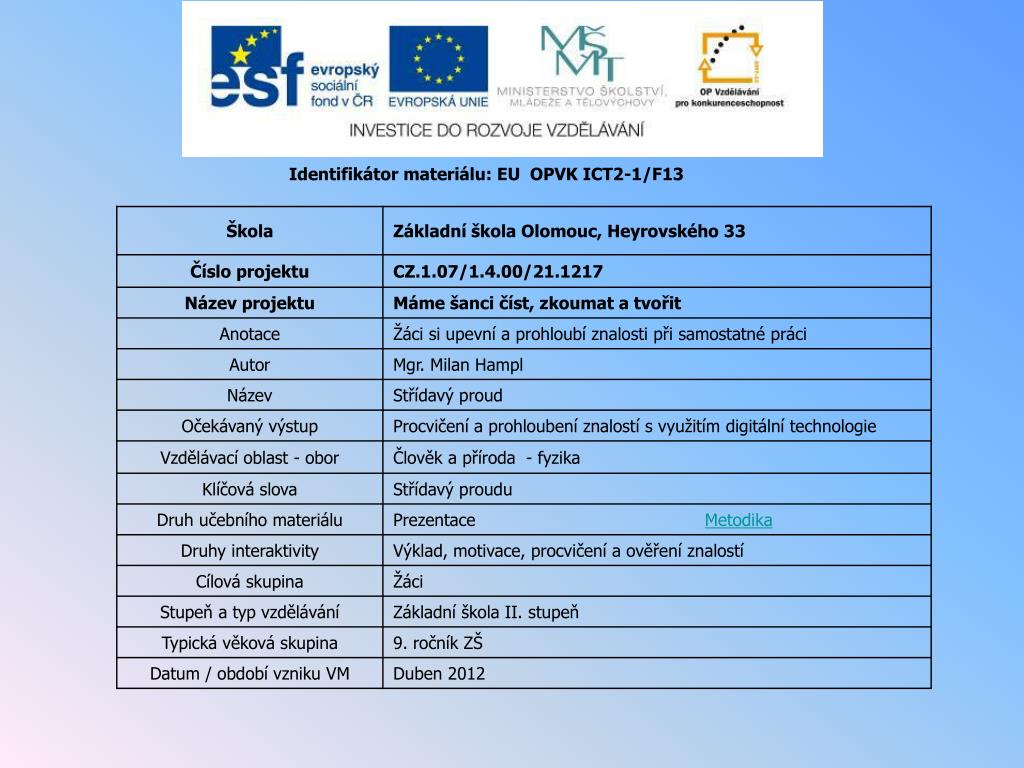

Identifikátor materiálu: EU OPVK ICT2-1/F13

Ovládání Opakování učiva – odpověď vybrat klepnutím myši! Správná odpověď se zbarví zeleně, špatná červeně. Verze 1.2 V tomto typu prezentace je velké množství odkazů na externí internetové stránky., je tedy nutno občas odkazy aktualizovat. Proto se stejné prezentace mohou vyskytovat v různých verzích. Je maximální snaha používat v prezentaci odkazy na stránky, které nejsou zamořeny protivnou reklamou, ale tato snaha není vždy úspěšná.

Střídavý proud v obvodu opakovaně mění svou velikost i směr. Zbojem střídavého proudu je generátor elektrického napětí zvaný alternátor, který přeměňuje mechanickou energii v elektrickou na principu elektromagnetické indukce. I Im – amplituda (maximální výchylka) +Im T –perioda [s] -Im t f – frekvence [Hz] Hertz T [Hz] [s] Průběh harmonického střídavého proudu i napětí se graficky znázorňuje sinusoidou.

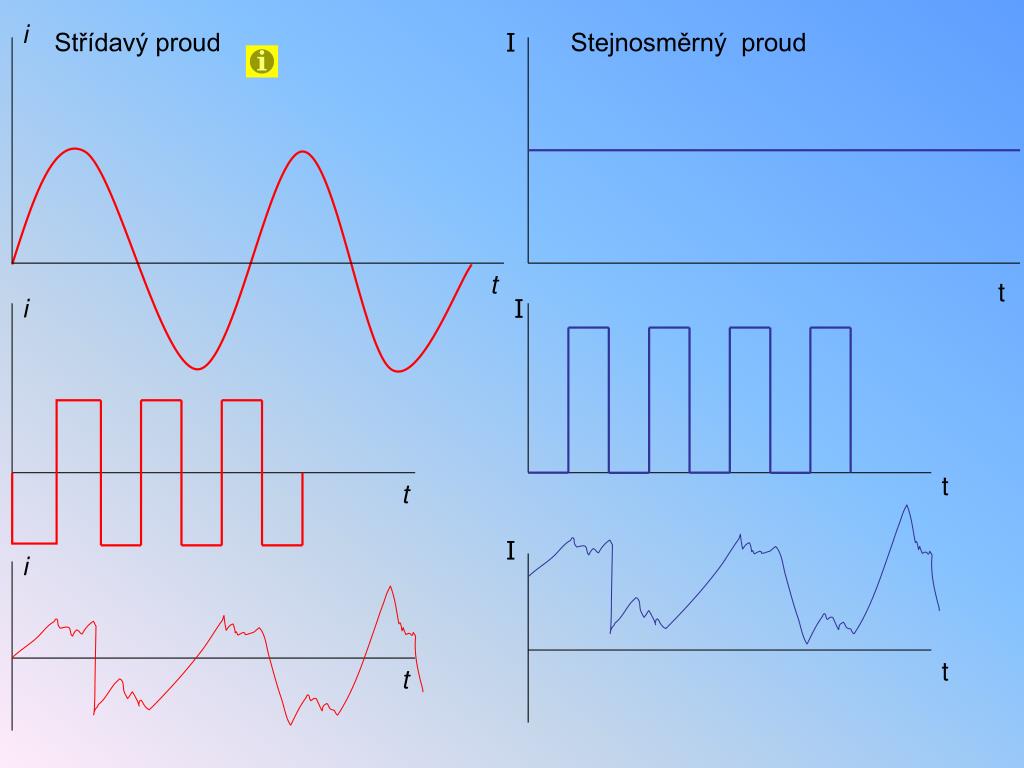

i Střídavý proud I Stejnosměrný proud t t i I t t I i t t

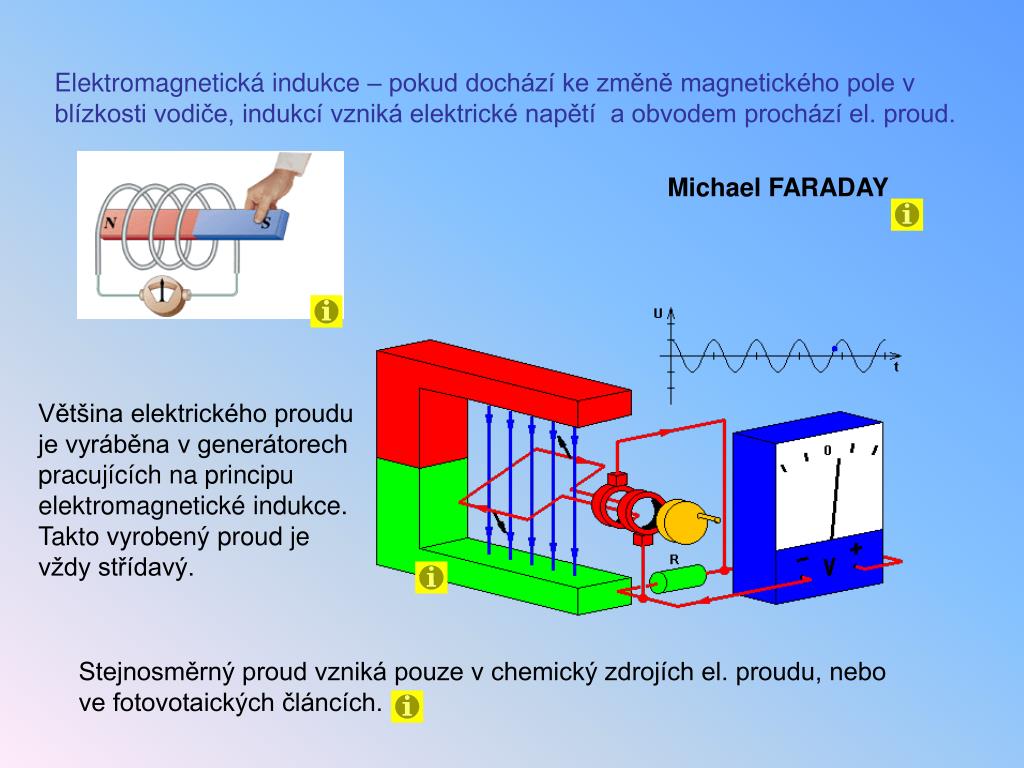

Elektromagnetická indukce – pokud dochází ke změně magnetického pole v blízkosti vodiče, indukcí vzniká elektrické napětí a obvodem prochází el. proud. Michael FARADAY Většina elektrického proudu je vyráběna v generátorech pracujících na principu elektromagnetické indukce. Takto vyrobený proud je vždy střídavý. Stejnosměrný proud vzniká pouze v chemický zdrojích el. proudu, nebo ve fotovotaických článcích.

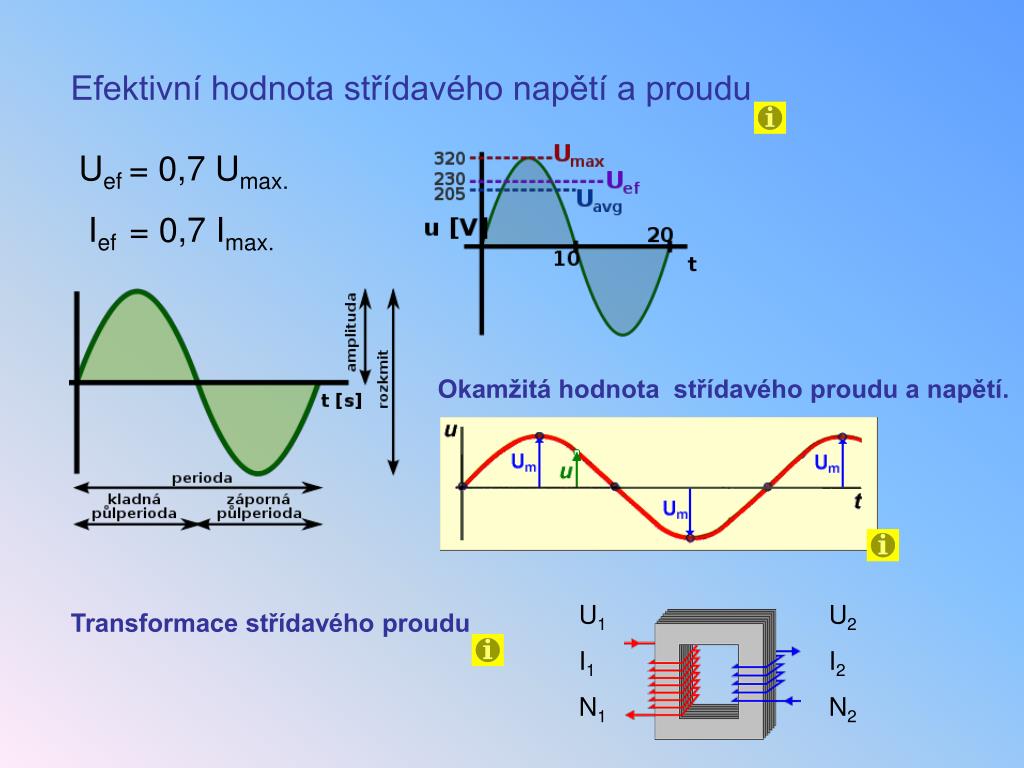

Efektivní hodnota střídavého napětí a proudu Uef = 0,7 Umax. Ief = 0,7 Imax. Okamžitá hodnota střídavého proudu a napětí. U1 I1 N1 U2 I2 N2 Transformace střídavého proudu

Střídavý proud Stejnosměrný proud Nikola Tesla

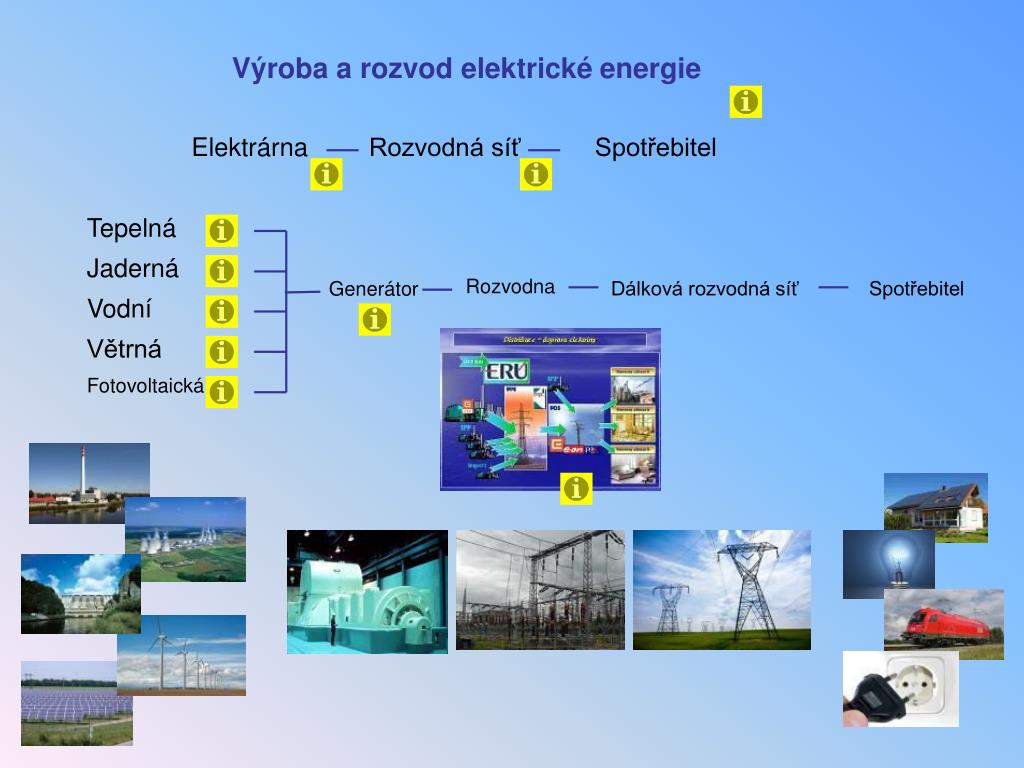

Výroba a rozvod elektrické energie Elektrárna Rozvodná síť Spotřebitel Tepelná Jaderná Rozvodna Dálková rozvodná síť Spotřebitel Generátor Vodní Větrná Fotovoltaická

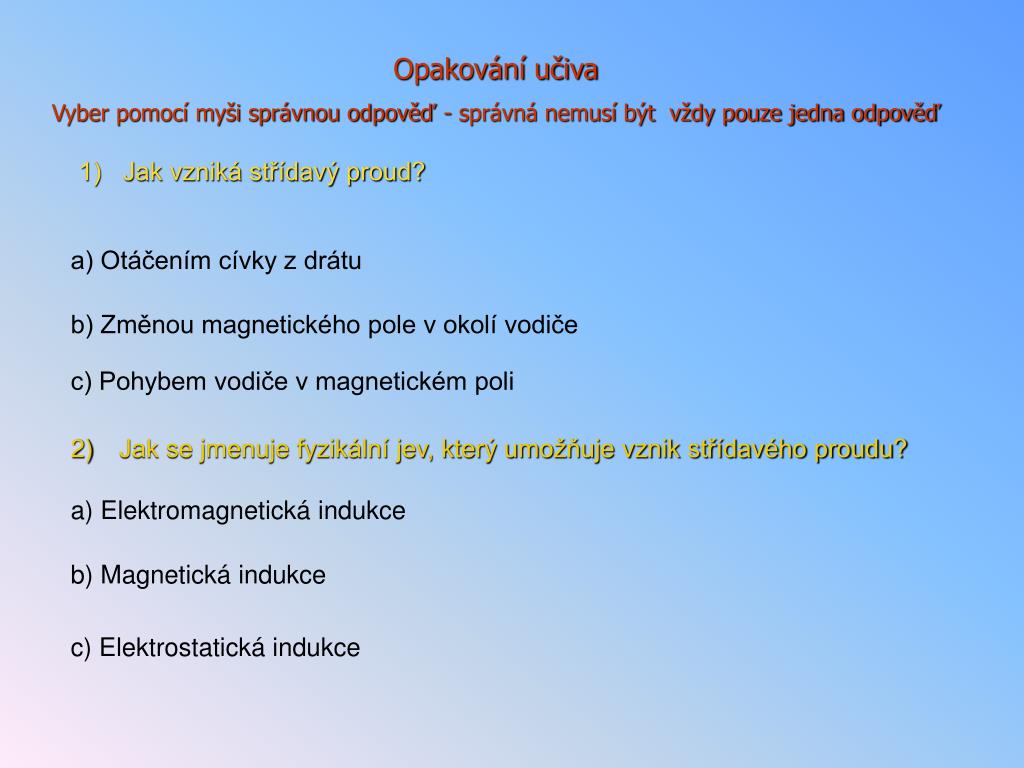

Opakování učiva Vyber pomocí myši správnou odpověď - správná nemusí být vždy pouze jedna odpověď 1) Jak vzniká střídavý proud? a) Otáčením cívky z drátu b) Změnou magnetického pole v okolí vodiče c) Pohybem vodiče v magnetickém poli a) Elektromagnetická indukce b) Magnetická indukce c) Elektrostatická indukce

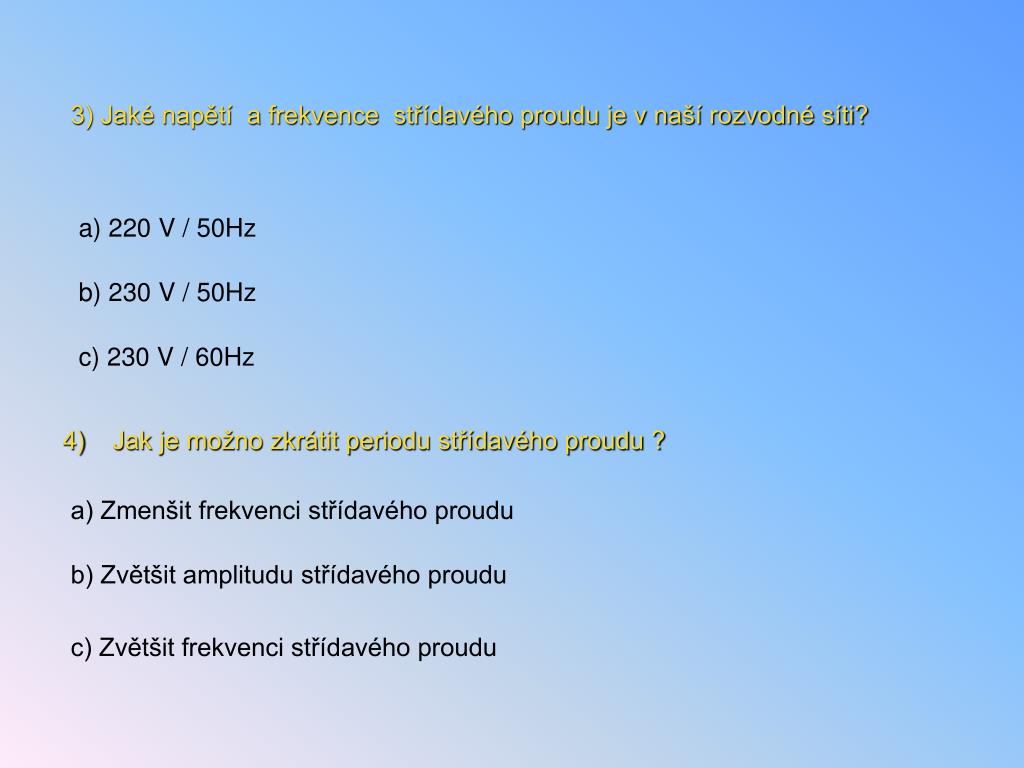

3) Jaké napětí a frekvence střídavého proudu je v naší rozvodné síti? a) 220 V / 50Hz b) 230 V / 50Hz c) 230 V / 60Hz a) Zmenšit frekvenci střídavého proudu b) Zvětšit amplitudu střídavého proudu c) Zvětšit frekvenci střídavého proudu

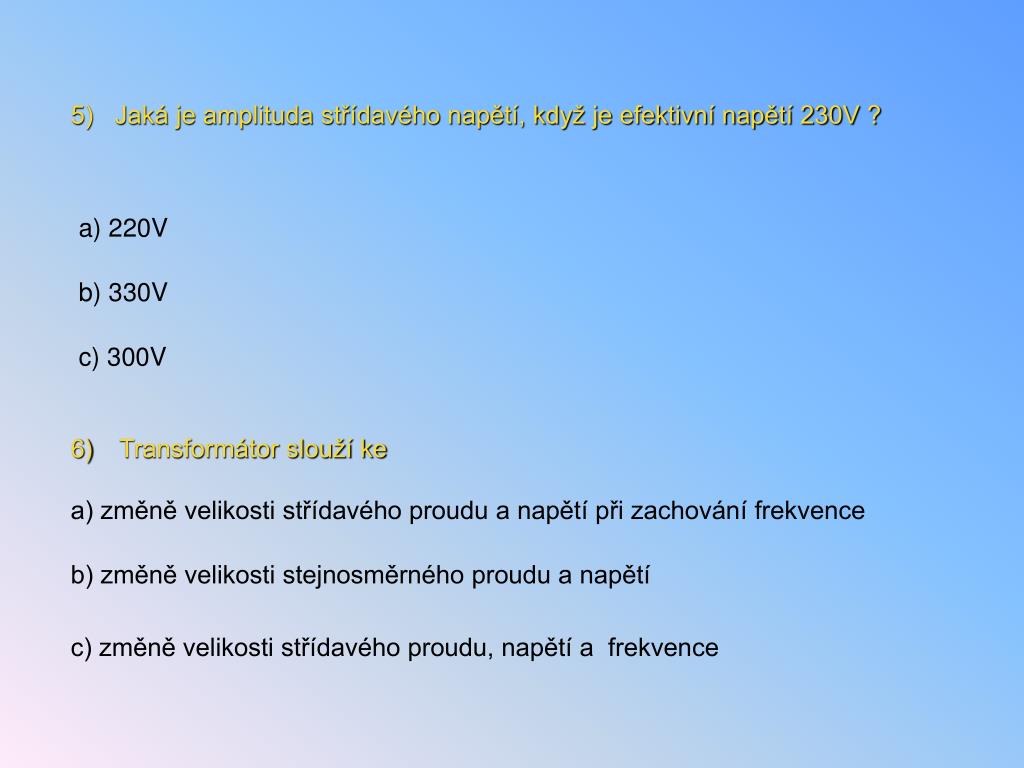

5) Jaká je amplituda střídavého napětí, když je efektivní napětí 230V ? a) 220V b) 330V c) 300V a) změně velikosti střídavého proudu a napětí při zachování frekvence b) změně velikosti stejnosměrného proudu a napětí c) změně velikosti střídavého proudu, napětí a frekvence

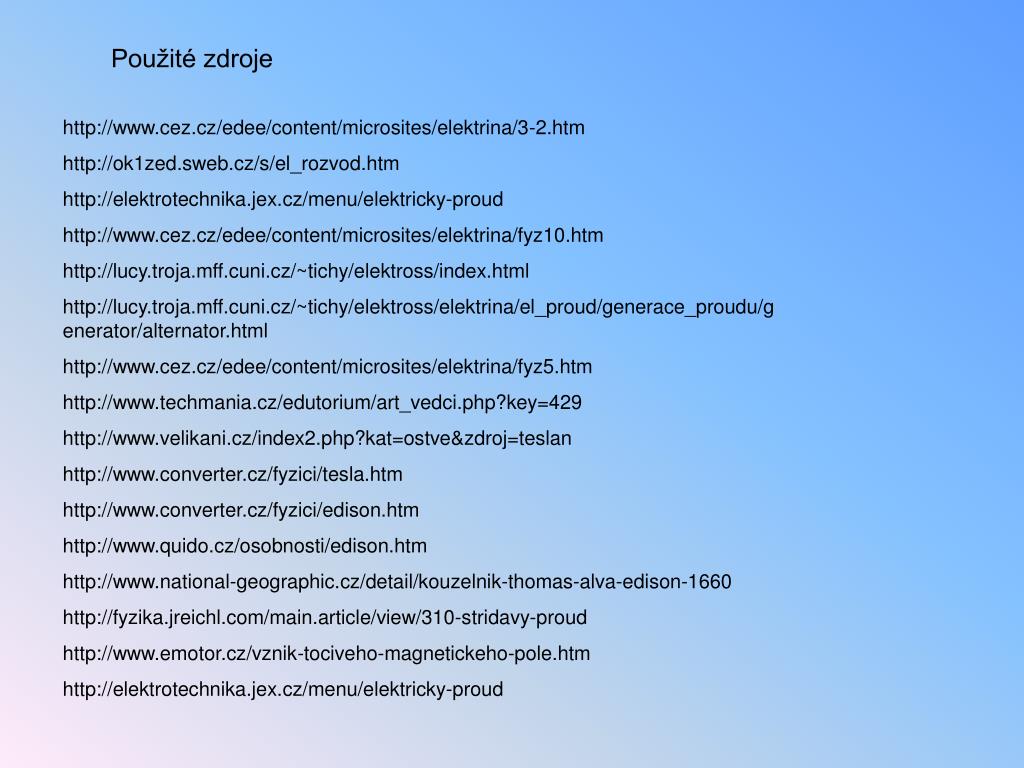

Použité zdroje http://www.cez.cz/edee/content/microsites/elektrina/3-2.htm http://ok1zed.sweb.cz/s/el_rozvod.htm http://elektrotechnika.jex.cz/menu/elektricky-proud http://www.cez.cz/edee/content/microsites/elektrina/fyz10.htm http://lucy.troja.mff.cuni.cz/~tichy/elektross/index.html http://lucy.troja.mff.cuni.cz/~tichy/elektross/elektrina/el_proud/generace_proudu/generator/alternator.html http://www.cez.cz/edee/content/microsites/elektrina/fyz5.htm http://www.techmania.cz/edutorium/art_vedci.php?key=429 http://www.velikani.cz/index2.php?kat=ostve&zdroj=teslan http://www.converter.cz/fyzici/tesla.htm http://www.converter.cz/fyzici/edison.htm http://www.quido.cz/osobnosti/edison.htm http://www.national-geographic.cz/detail/kouzelnik-thomas-alva-edison-1660 http://fyzika.jreichl.com/main.article/view/310-stridavy-proud http://www.emotor.cz/vznik-tociveho-magnetickeho-pole.htm http://elektrotechnika.jex.cz/menu/elektricky-proud
