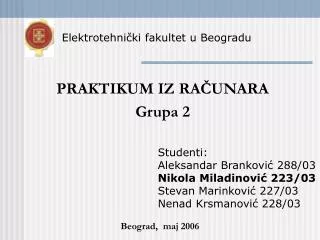

Praktikum iz ra unara grupa 2

Elektrotehnički fakultet u Beogradu

PRAKTIKUM IZ RAČUNARA

Grupa 2

Studenti:

Aleksandar Branković 288/03

Nikola Miladinović 223/03

Stevan Marinković 227/03

Nenad Krsmanović 228/03

Beograd, maj 2006


Jedinica za napajanj e power supply unit
JEDINICA ZA NAPAJANJE(POWER SUPPLY UNIT)

Elektrotehnički fakultet, Beograd


Ta to radi

reguliše i dostavlja energiju računaru

standardne jedinice za napajanje pretvaraju ulazni napon 110V ili 220V AC u odgovarajuce DC napone koje koriste komponente računara

obično mogu da isporuče oko 350W

Šta to radi?

Elektrotehnički fakultet, Beograd


Vrste napajanja

linearna

prekidačka

VRSTE NAPAJANJA

Elektrotehnički fakultet, Beograd


Linearna napajanja

ulazni napon (napon mreže) se prvo spušta na nižu vrednost,a potom se konvertuje u DC vrednost

izlazni napon je kontrolisan bipolarnim tranzistorom koji radi u linearnoj oblasti

Linearna napajanja

Elektrotehnički fakultet, Beograd


Prekida ka napajanja

ulazni napon se odmah konvertuje u DC vrednost vrednost,a potom se konvertuje u DC vrednost

pomoću MOSFET-a se kontroliše izlazni napon tako da on predstavlja prekidač

Prekidačka napajanja

Elektrotehnički fakultet, Beograd


Prednosti i mane

Prednost linearnih napajanja je u jednostavnijem dizajnu i manjim šumovima a mana je u veličini

Prednost prekidačkih napajanja je u

disipaciji kao i veličini a mana je u većim šumovima

Prednosti i mane

Elektrotehnički fakultet, Beograd


Atx napajanje

najčešće korišćeno manjim šumovima a mana je u veličini

nastalo je kao modifikacija AT napajanja a sve više se koristi ATX-2

ATX napajanje

Elektrotehnički fakultet, Beograd


Atx napajanje ema
ATX napajanje manjim šumovima a mana je u veličini - šema

Elektrotehnički fakultet, Beograd


Atx napajanje specifikacija

AC Input manjim šumovima a mana je u veličini

Dimensions

140L x 150W x 86H mm

Voltage

Max current

Frequency

Protection

115/230VAC

7/3.5 A

47-63 HZ

Internal fuse

AC Input is switch selectable between 115V (95-132V) and 230V (190-264V).

ATX napajanje - specifikacija

Elektrotehnički fakultet, Beograd


Atx napajanje specifikacija1

DC Outputs manjim šumovima a mana je u veličini

Voltage

Max Current

Min Current

Max Ripple

Load

  Line

+3.3V

20 A

0.5 A

50 mVpp

+5%

+1%

+5V

20 A

1.0 A

50 mVpp

+5%

+1%

+12V1

8.0 A

1.0 A

120 mVpp

+5%

+1%

+12V2

14 A

1.0 A

120 mVpp

+5%

+1%

-12V

0.8 A

0.0 A

120 mVpp

+10%

+2%

+5VSB

2.0 A

0.0 A

50 mVpp

+5%

+1%

ATX napajanje - specifikacija

Elektrotehnički fakultet, Beograd


Atx napajanje1

Micro ATX manjim šumovima a mana je u veličini je ATX varijantazasnovanana smanjenju dimenzija i cene. Micro ATX ima iste izlazne napone kao ATX ali bez -5V.

Postoje dve varijante Micro ATX-a SFX and PS3

ATX napajanje

Elektrotehnički fakultet, Beograd


Sf x napajanje

Sa plasiranjem nove Micro ATX matične ploče, Intel je u decembru 1997 plasirao i SFX napajanje (Small Form Factor)

Namenjeno je malim sistemima sa ograničenom mogućnošću nadogradnje

SFX napajanje

Elektrotehnički fakultet, Beograd


Sf x napajanje specifikacije

AC Input decembru 1997 plasirao i SFX napajanje (Small Form Factor)

Dimensions

130.3L x 120W x 63.5H mm

Voltage

Max current

Frequency

Protection

115/230VAC

6/3 A

47-63 HZ

Internal fuse

AC Input is switch selectable between 115V (95-132V) and 230V (190-264V).

SFX napajanje - specifikacije

Elektrotehnički fakultet, Beograd


Sf x napajanje specifikacije1

DC Outputs decembru 1997 plasirao i SFX napajanje (Small Form Factor)

Voltage

Max Current

Min Current

Max Ripple

Load

  Line

+3.3V

16.7 A

0.5 A

50 mVpp

+5%

+1%

+5V

25 A

1.0 A

50 mVpp

+5%

+1%

+12V

16 A

1.0 A

120 mVpp

+10%

+2%

-12V

0.6 A

0.0 A

120 mVpp

+10%

+2%

+5VSB

2.0 A

0.1 A

50 mVpp

+5%

+5%

SFX napajanje – specifikacije

Elektrotehnički fakultet, Beograd


Sf x napajanje1
SF decembru 1997 plasirao i SFX napajanje (Small Form Factor)X napajanje

Elektrotehnički fakultet, Beograd


Tfx napajanje

koriste se za TFX matične ploče koje se nalaze u laptopovima i sistemima sličnih dimenzija

TFX napajanje

Elektrotehnički fakultet, Beograd


Tfx napajanje specifikacije

AC Input laptopovima i sistemima sličnih dimenzija

115VAC 5A 50/60Hz

230VAC 2.5A 50/60Hz

DC Output

+12V1

+12V2

+5V

+3.3V

-12V

+5Vsb

7A

13A

23A

20A

0.3A

2A

225W MAX

165W MAX

300W MAX

TFX napajanje – specifikacije

Elektrotehnički fakultet, Beograd


Tfx napajanje1
TFX napajanje laptopovima i sistemima sličnih dimenzija

Elektrotehnički fakultet, Beograd


W tx napajanje

dizajnirao Intel 1998 za WTX ploče koje se koriste u računarima koji se koriste kao serveri

najsloženiji

WTX napajanje

Elektrotehnički fakultet, Beograd


Wt x napajanje specifikacije

Output Voltage računarima koji se koriste kao serveri

Output Current Min.

Output Current Max.

Output Current Peak

Regulation Load

Regulation Line

Output Ripple & Noise Max.[P-P]

5V

3

25.00

N/A

± 5%

± 1%

50mV

12V

2

16.00

N/A

± 8%

± 1%

100mV

WTX napajanje - specifikacije

AC Input Specificaion:VOLTAGE: 90 ~ 264 VAC FULL RANGE

DC Output Specification:

Elektrotehnički fakultet, Beograd


Wt x napajanje specifikacije1

Output Voltage računarima koji se koriste kao serveri

Output Current Min.

Output Current Max.

Output Current Peak

Regulation Load

Regulation Line

Output Ripple & Noise Max.[P-P]

-5V

0.05

0.50

N/A

±10%

± 1%

120mV

-12V

0.05

1.00

N/A

-10%~+10%

± 1%

150mV

3.3V

1

14

N/A

± 5%

± 1%

50mV

+5VSB

0.1

1.5

N/A

± 5%

± 1%

50mV

WTX napajanje - specifikacije

DC Output Specification:

Elektrotehnički fakultet, Beograd


Wt x napajanje
WT računarima koji se koriste kao serveriX napajanje

Elektrotehnički fakultet, Beograd


Procena potro nje
Procena potrošnje računarima koji se koriste kao serveri

Elektrotehnički fakultet, Beograd
