Digital/Analog Measurement and Control

1. Digital/Analog Measurement and Control

2. 累加计数器 预设值/批量计数器 速率表/速率控制 计时器 面板仪表 大型显示器 Sensors Digital/Analog

3. Totalizing Counters 累加计数器 CUB4L CUB5 CUB7

4. Totalizing Counters累加计数器 • CUB4L 小型计数器 • 6位、12.2mm数字显示 • LCD、绿色或红色背光三种显示方式 • 不使用、面板复位、远程复位、双重复位等多种复位方式 • 高频 (5KHz) 及低频(50Hz)输入 • 内置电池可连续使用10年以上 • 计数信号电压可达+28VDC • NEMA 4X/IP65

5. Totalizing Counters累加计数器 • CUB7/7P/7W 微型计数器 • 8位、8.9mm 数字显示 • LCD、绿色或红色背光三种显示方式 • 不使用、面板、远程、双重复位等多种复位方式 • 高频 (10KHz) 及低频(30Hz) • 输入倍频0.0001-1.9999可调（仅适用于CUB7P） • 小数点位置可调（仅适用于CUB7P） • 最高300VAC/DC宽电压输入（CUB7P或CUB7W） • 内置电池可连续使用7年以上 （CUB7P为6年以上） • 标准面板开孔尺寸45mm X 22.2mm • NEMA 4X/IP65

6. Totalizing Counters累加计数器 • CUB7W000 • 洗衣房设备收费管理 • 300VAC 作为信号输入

7. Totalizing Counters累加计数器 • CUB5小型计数器/转速计 • 8位、11.7mm 数字显示 • LCD、绿色或红色背光三种显示方式 • 计数/转速切换显示 • 面板复位或远程复位 • 最高 20KHz 输入信号 • 旋转编码器4分频计数, 加/加计数、加/减计数 • 其它功能 • 独立双通道计数 • 小数点位置可调 • 倍率可调功能 • 1个用户输入端口

8. Totalizing Counters累加计数器 • CUB50020 • 双计数器应用: 割草机装配线 • Count A: 用于每日产量计数 • Count B :用于每月产量计数

9. Preset/Batch Counters预设值/批量计数器 C48C PAXC/PAXI

10. Preset/Batch Counters预设值/批量计数器 • C48CS/CD/CB/CP 预设值式计数器 • 2行7段码6位，LCD或上红下绿背光数字显示 • 1、2、3等多段预设值 • 旋转编码器4分频计数, 双向计数、加减计数 • 批量计数/总计数功能 • 其它功能 • 输出状态面板显示 • 倍率可调功能 • 提供传感器电源 12V100mA • 2个用户输入端口 • 输出延时功能 • RS-485通讯接口 • 现场可更换的继电器输出板

11. Preset/Batch Counters预设值/批量计数器 • C48CD Series • 纸箱胶水涂附应用 • 光电传感器(用户输入端)用于检测纸箱边缘 • 计数器接受旋转编码器/长度传感器信号: 到达预设置1时 start / 预设值 2时 stop • Products used: • C48CD002 counter • LSCS0200 length sensor • RPDC0000 sensor

12. Preset/Batch Counters预设值/批量计数器 • C48CB Series • 定长切断应用：纸张、塑料型材等 • 倍率可调功能：使计数器可显示长度 • Count A：预设置 1 减速 / 预设值 2 切断 • Count B：记录生产的总长度或总数量 • 输出延时功能：可使用于切断大、厚制品

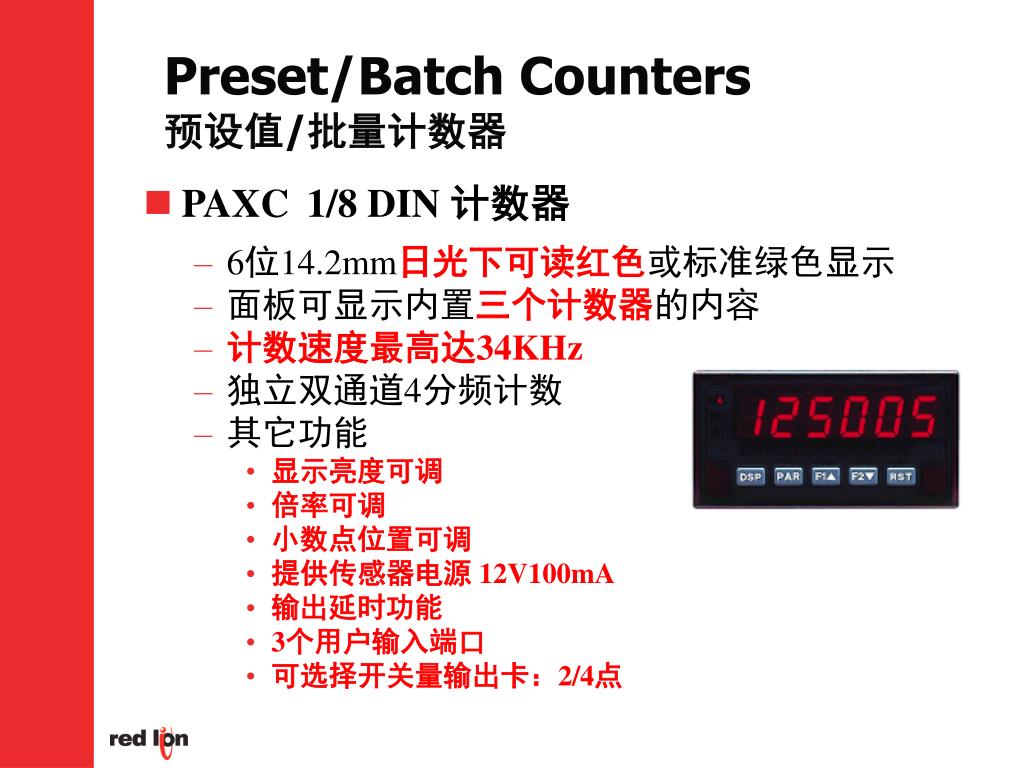

13. Preset/Batch Counters预设值/批量计数器 • PAXC1/8 DIN 计数器 • 6位14.2mm日光下可读红色或标准绿色显示 • 面板可显示内置三个计数器的内容 • 计数速度最高达34KHz • 独立双通道4分频计数 • 其它功能 • 显示亮度可调 • 倍率可调 • 小数点位置可调 • 提供传感器电源 12V100mA • 输出延时功能 • 3个用户输入端口 • 可选择开关量输出卡：2/4点

14. Preset/Batch Counters预设值/批量计数器 • PAXC counter • 纺织化纤行业: 测量两个移动物体间的距离 • 两个独立计数通道: counter A / left; B / right • counter A / B 可独立接受旋转编码器的四分频信号 • 辅助计数器：Count C = A + B or A – B

15. Preset/Batch Counters预设值/批量计数器 • PAXI1/8 DIN 计数器/转数计 • 6位14.2mm日光下可读红色显示或标准绿色显示 • 计数/转速切换显示 • 面板可显示内置三个计数器的内容 • 计数速度最高达34KHz • 独立双通道4分频计数 • 其它功能 • 显示亮度可调 • 倍率可调，小数点位置可调 • 提供传感器电源 12V100mA • 输出延时功能 • 可选择开关量输出卡：2/4点 • 可选择模拟量输出卡：0-10V/4-20mA • 可选择通讯卡：RS232/RS485/MODBUS/DEVICENET/PROFIBUS • 可使用 RLCPro 软件进行参数设置

16. Preset Counters • PAXI counter • 塑料/橡胶制器定长切断: 挤出机 • Dual independent Counters can act as 2 counters, or as counter/batch, counter/total, good/bad parts • Time delay output for different products • Rate indicator, scale to length

17. Rate Meters/Controllers速率计/速率控制 DT8/9 MDC HHT PAXR/PAXI

18. Rate Meters/Controllers速率计/速率控制 • DT8 小型速率计 • 5位、15.2mm高数字显示 • LCD、绿色或红色背光三种显示方式 • 0-10KHz输入信号 • 可调时间范围 3.906ms-31.998s • 内置电池可连续使用7年以上 • NEMA 4X/IP65

19. Rate Meters/Controllers速率计/速率控制 • DT9小型速率计 • 5位、11.7mm高数字显示 • LCD、绿色或红色背光三种显示方式 • 0-10KHz中高频率输入信号 • 可调时间范围 1s-7s • 可调倍率0.001 to 1.999 • 小数点位置可调 • 内置电池可连续使用7年以上 • NEMA 4X/IP65

20. Rate Meters/Controllers速率计/速率控制 • MDC00100: Motor speed Controller 马达驱动控制器 • 控制方式: • Master mode 直接控制(1-20KHz) • Follower mode 跟随控制 (1-12KHz) • 4段可编程显示 • 0-15V内可调模拟量输出、3 NPN 开关量输出 • 超速、低速, 0速、差异过大等报警输出 • 反馈闭环控制 • 高精度控制 • 直接控制：设定值的0.01% • 跟随控制：设定值的0.02%

21. Rate Meters/Controllers速率计/速率控制 • MDC • 马达速度控制: 直接控制方式 • 0-15V 内可调输出 • 闭环反馈

22. Rate Meters/Controllers速率计/速率控制 • MDC • 马达速度控制: 跟随控制方式 • 0-15V 内可调输出 • 主马达与从马达转速可以成比例

23. Rate Meters/Controllers速率计/速率控制 • PAXR 1/8 DIN 速率计 • 6位14.2mm日光下可读红色或标准绿色显示 • 最高达34KHz输入信号 • 其它功能 • 显示亮度可调 • 倍率可调 • 小数点位置可调 • 提供传感器电源 12V100mA • 可选择2-4点开关量输出卡 • 3用户输入端口

24. Timers计时器 CUB7T C48T PAXCK

25. Timers计时器 • CUB7T微型计时器 • 8位、8.9mm高度数字显示 • LCD、绿色或红色背光三种显示方式 • 10段可选择时间范围 • 不使用、面板、远程、双重复位等多种复位方式 • 可接受300VAC/DC高电压信号输入 • 内置电池可连续使用6年以上 • NEMA 4X/IP65

26. Timers计时器 • C48TS/TD 48 X 48 定时器 • 2行7段码6位，LCD或上红下绿背光数字显示 • 1段或2段预设值 • 其它功能 • 面板输出状态显示 • 提供传感器电源 12V100mA • 3个用户输入端口 • 输出延时功能 • RS-485通讯接口 • 现场可更换的继电器输出板 • 可使用 RLCPro 软件进行参数设置

27. Timers计时器 • PAXCK 1/8 DIN 定时器 • 6位14.2mm日光下可读红色或标准绿色显示 • 面板可进行定时、计数、时钟、日期的显示 • 计数速度最高达34KHz • 其它功能 • 显示亮度可调 • 提供传感器电源 12V100mA • 可选择开关量输出卡：2/4点 • 可选择实时时钟输出卡 • 可选择通讯卡：RS232/RS485/MODBUS/DEVICENET/PROFIBUS • 可使用 RLCPro 软件进行参数设置

28. Panel Meters面板仪表 CUB4V/I PAXD/P/H/S/T

29. Digital/Analog • Panel Meters • Variety of inputs: • Voltage, Current, Resistance,Strain Gage • Solid State, Relay, or Analog outputs • Communications capability • AC, DC, or loop powered models

30. Panel Meters面板仪表 • CUB4V, CUB4I小型电压/电流表 • 31/2位、15.2mm高度数字显示 • LCD、绿色或红色背光三种显示方式 • 小数点位置可调 • CUB4I: 4段可选择 DC 电流输入范围 • ±199.9uA, ±1.999mA, ±19.99mA, ±199.9mA • CUB4V: 4段可选择 DC 电压输入范围 • ±199.9mV, ±1.999V, ±19.99V, ±199.9V • NEMA 4X/IP65

31. Panel Meters面板仪表 • PAX系列 1/8 DIN 面板仪表 • PAXD: DC 输入信号 • +/-300VDC, +/-2A DC, 100-10K OHM • PAXP: 标准过程信号输入 • 0/4-20mA DC, 0-10VDC • PAXS: 压力及应力输入信号 • +/-20mVDC, +/-240mVDC • PAXH: AC/DC 电压电流输入信号 • 22uA-5A AC, 200mV-300V AC • PAXT: 温度输入信号 • 热电偶、热电阻RTD

32. Panel Meters面板仪表 • PAX系列 1/8 DIN 面板仪表 • 5位14.2mm日光下可读红色显示或标准绿色显示 • 显示亮度可调 • 16位A/D转换 • 功能齐全 • 工程单位显示 • 2-16点曲线校正 • 3个用户输入端 • 可选择开关量输出卡：2/4点 • 可选择模拟量输出卡：0-10V/4-20mA • 可选择通讯卡：RS232/RS485/MODBUS/DEVICENET/PROFIBUS • 可使用 RLCPro 软件进行参数设置

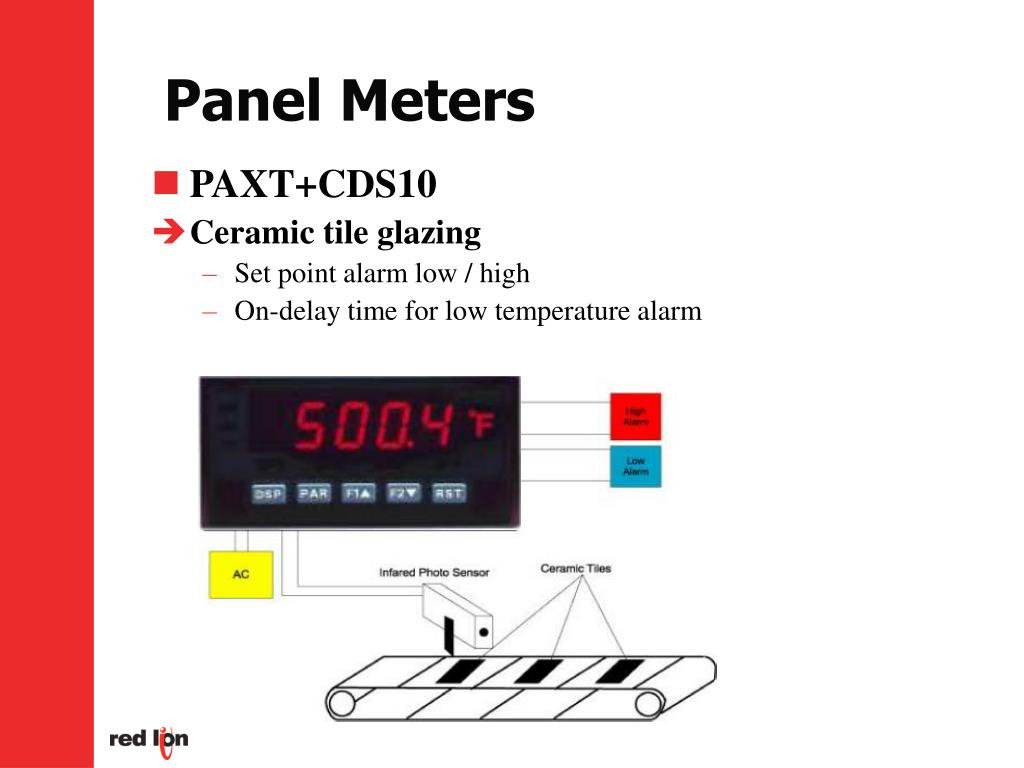

33. Panel Meters • PAXT+CDS10 • Ceramic tile glazing • Set point alarm low / high • On-delay time for low temperature alarm

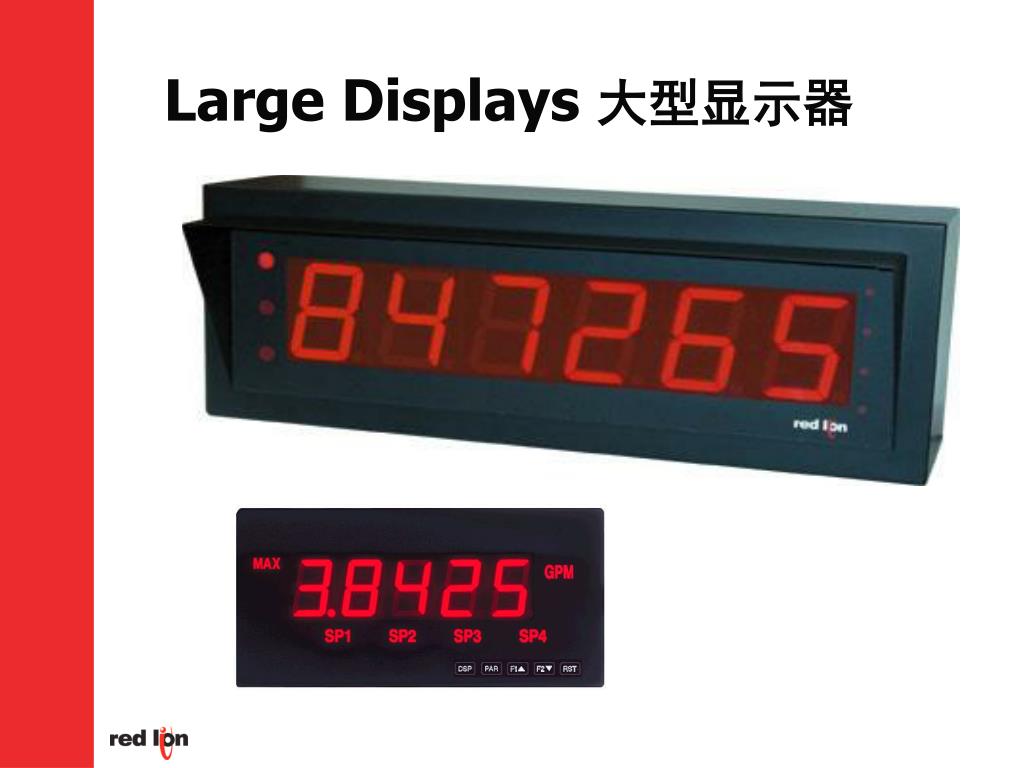

34. Large Displays大型显示器

35. Large Displays大型显示器 • EPAX5 模拟量输入、超大型显示器 • 5位101mm高度超大LED显示 • 可视距离达180ft / 54.72m • 多种输入信号 • DC电压或电流 • AC/DC电压或电流 • 标准过程信号 • 温度信号：热电偶及热电阻 • 压力及应力信号 • 控制功能 • 报警输出/模拟量输出/通信功能 • 用户输入端口 • 可使用 RLCPro 软件进行参数设置

36. Large Displays大型显示器 • EPAX6 数字量输入、超大型显示器 • 6位101mm高度超大LED显示 • 可视距离达180ft / 54.72m • 多种显示 • 计数器/速率计 • 计时器/实时时钟 • 一般用显示器 • 控制功能 • 报警输出/模拟量输出/通信功能 • 用户输入端口 • 可使用 RLCPro 软件进行参数设置

37. Large Displays大型显示器 • EPAX5 模拟量输入、大型显示器 • 5位38mm高度大型LED显示 • 可视距离达70ft / 21.3m • 多种输入信号 • DC电压或电流 • AC/DC电压或电流 • 标准过程信号 • 温度信号：热电偶及热电阻 • 压力及应力信号 • 控制功能 • 报警输出/模拟量输出/通信功能 • 用户输入端口 • 可显示工程单位 • 可使用 RLCPro 软件进行参数设置

38. Large Displays大型显示器 • EPAX6 数字量输入、大型显示器 • 6位38mm高度大型LED显示 • 可视距离达70ft / 21.3m • 多种显示 • 计数器/速率计 • 计时器/实时时钟 • 一般用显示器 • 控制功能 • 报警输出/模拟量输出/通信功能 • 用户输入端口 • 可使用 RLCPro 软件进行参数设置

39. Sensors
