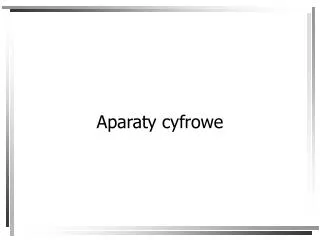

Aparaty cyfrowe

1. Aparaty cyfrowe

2. Na dzisiejszym wykładzie: • Technologie CCD • Rodzaje aparatów

3. Słowniczek • CCD - Charge-Coupled Device element o sprzężeniu ładunkowym • AF (autofocus) - automatyczna zmiana parametrów toru optycznego (wzajemnej odległości soczewek) realizowana tak, by w określonej części obrazu otrzymać maksymalną ostrość zdjęcia. • AE (autoekspozycja) - system przeznaczony do automatycznego dobierania wartości liczby przesłony i czasu migawki dla zapewnienia prawidłowej ekspozycji obrazu na płytce CCD • Balans bieli - równoważenie barwy światła pochodzącego z różnych źródeł. światło żarowe np. powoduje, że na zdjęciu dominuje barwa żółta. Regulacja balansu bieli niweluje ten efekt

4. Słowniczek • Celownik optyczny - system obserwacyjny, umożliwiający kadrowanie fotografowanej sceny. • "Czerwone oczy" - efekt pojawiający się na zdjęciach barwnych osób fotografowanych przy oświetleniu lampą błyskową, umieszczoną blisko osi obiektywu, w postaci czerwonej plamki na oku. • Digilab - maszyna wyposażona w mechanizm kopiowania zdjęć z cyfrowych nośników na klasyczny papier fotograficzny, o dużej mocy przerobowej. • Ekwiwalent ogniskowej - odpowiednik wartości ogniskowej obiektywu aparatu cyfrowego w aparacie 35 mm. • Ekspozycja - ilość światła przyjęta na element rejestrujący CCD. Parametry ekspozycji reguluje wielkość otworu przysłony obiektywu i czas naświetlania.

5. Słowniczek • Głębia ostrości - strefa ostrego odwzorowania przez obiektyw obrazu przedmiotów, znajdujących się za i przed punktem, na który został zogniskowany. Zależy odwrotnie proporcjonalnie od ogniskowej obiektywu i wprost proporcjonalnie od wartości przysłony. • Interpolacja pikseli - rzeczywisty kolor piksela obrazu jest uzyskiwany na drodze interpolacji punktów sąsiadujących. Na podstawie składowych koloru sąsiednich elementów obliczane są wartości składowe barwy centralnego punktu. • Kompresja obrazu - algorytm zmniejszania rozmiaru pliku ze zdjęciem kosztem utraty jakości obrazu.

6. Słowniczek • Makrofotografia - fotografia zarejestrowana z małej odległości, bez użycia mikroskopu, w której obraz uzyskany na elemencie światłoczułym jest większy od fotografowanego obiektu. • Obiektyw - złożony układ optyczny aparatu, służący do odwzorowania obrazów fotografowanych przedmiotów. • Obiektyw zmiennogniskowy (zoom) - obiektyw, który ma tak zaprojektowany wielosoczewkowy układ optyczny, że możliwa jest zmiana jego odległości ogniskowej. W efekcie można przybliżać i oddalać fotografowany obraz obiektu. • Ogniskowa obiektywu - odległość między tylnym punktem węzłowym układu optycznego i ogniskiem obiektywu. Jej wartość podawana jest w milimetrach, im większa, tym bardziej obraz jest przybliżany przez obiektyw.

7. Słowniczek • Paralaksa - różnica między obrazem widzianym przez celownik aparatu fotograficznego a obrazem odwzorowanym przez obiektyw na elemencie światłoczułym. Błąd paralaksalny najbardziej uwidocznia się w aparatach z celownikiem przeziernikowym (lunetkowym), spotykanym w większości cyfrówek, ponieważ oś optyczna celownika jest w aparacie przesunięta względem osi optycznej obiektywu. • Preselekcja czasu migawki - typ półautomatycznego sterowania naświetlaniem, w którym fotografujący ręcznie ustawia wartość czasu migawki, a układ sterujący automatycznie dobiera wartość liczby przesłony, zapewniając w konkretnych warunkach prawidłowe naświetlenie. • Preselekcja przesłony - typ półautomatycznego sterowania naświetlaniem, w którym fotografujący ręcznie ustawia wartość liczby przesłony, a układ sterujący automatycznie dobiera czas migawki.

8. Słowniczek • Przesłona obiektywu (diafragma) - zespół regulujący wielkość czynnego otworu obiektywu i tym samym natężenie światła, które po przejściu przez obiektyw pada na płytkę CCD. • Rozdzielczość - liczba punktów składających się na zarejestrowany obraz. Im więcej pikseli, tym zdjęcie jest większe i bardziej wyraźne. • Rybie oko - obiektyw o b. krótkiej ogniskowej i kącie widzenia 180 stopni. Fotografowane obiekty charakteryzują się szczególną geometrią odwzorowania uwypuklającą środek kadru. • TTL (Trough the Lens) - system pomiaru parametrów oświetlenia poprzez obiektyw aparatu fotograficznego. • Wydruk fotorealistyczny - wydruk jakościowo przypominający klasyczną odbitkę fotograficzną. • Zoom cyfrowy - stratne jakościowo zbliżenie obrazu, polegające na wycięciu ze zdjęcia fragmentu i jego powiększeniu.

9. Aparat cyfrowy - budowa

10. Aparat cyfrowy - działanie matrycy CCD

11. Aparat cyfrowy - działanie matrycy CCD

12. Aparat cyfrowy - budowa matrycy Super CCD 20. October 1999 - Elmsford, New York - Leading the way, once again, in digital imaging innovation, Fuji Photo Film Co., Ltd., in collaboration with its subsidiary Fujifilm Microdevices Co., Ltd., today announced the development of a next generation charge-coupled device (CCD) technology that dramatically improves the quality of digital images

13. Aparat FinePix S1 Pro z matrycą Super CCD

14. Aparat FinePix S1 Pro z matrycą Super CCD 6.1 million pixels (3040 x 2016 resolution). continuous shooting of approximately 1.5 frames/second up to 5 frames, adjustable ISO equivalents of 320/400/800/1600 shutter speed of 30 to 1/2000 second compatibility with SmartMedia™ (up to 64MB), CompactFlash™ (Card Type II) and the IBM microdrive™. The unprecedented image resolutions of the FinePix S1 Pro is the result of Fujifilm’s proprietary Super CCD technology. Recognizing limitations in conventional charge-coupled device (CCD) design, Fujifilm developed a new, radically different CCD with larger (approximately 60-percent),octagonal-shaped photodiodes situated on 45-degree angles.

15. Aparat cyfrowy - typowe rozdzielczości Ok.300.000 pikseli 640x480 pikseli Ok.800.000 pikseli 1024x768 pikseli Ok.1.000.000 pikseli 1280x960 pikseli Ok.2.100.000 pikseli 1600x1200 pikseli Ok.2.300.000 pikseli 1790x1200 pikseli Ok.3.300.000 pikseli 2048x1536 pikseli Ok.4.000.000 pikseli 2240x1680 pikseli Ok.6.000.000 pikseli 3060x2036 pikseli

16. Aparat cyfrowy - od czego zależy jakość? • Rozdzielczość • rozmiar matrycy- 1/4 cala - 640x480- 1/3 cala - 1024x768 - 1600x1200- 1/2 cala - 1790x1200 - 2048x1536 • układ optyczny • stabilizacja obrazu • chłodzenie matrycy

17. Podstawa - dobry układ optyczny Zoom x10

18. Aparat cyfrowy - efekt stabilizacji obrazu

19. Aparat cyfrowy - tryb makro d=1cm

20. Gromadzenie i przesyłanie zdjęć • Gromadzenie zdjęć:- pamięć wewn.- SmartMedia- Compact Flash- dyskietki • Przesyłanie zdjęć- RS-232- USB- Infra Red- dyskietki

21. Gromadzenie zdjęć Smart Media Pojemność 8, 16, 32, 64 MB 22 PDA card, pamięć typu flashzasilanie 3.3 VBardzo mały pobór energii, automatyczny power management Nie wymaga bateriiKompatybilne z systemami operacyjnymi: Windows CE, Win3.x, Win95, Win98, Win2000, WinNT 4.0

22. Gromadzenie zdjęć Compact Flash Pojemność 8-256 MB50-pinowe złączezasilanie 3.3/5 V, niski pobór energiiWysoka odporność na wstrząsyNie wymaga bateriiKompatybilne z systemami operacyjnymi: Windows CE, EPOC, Win3.x, Win95, Win98, Win2000, WinNT 4.0

23. Gromadzenie zdjęć Smart Media Pojemność 8, 16, 32, 64 MB 22 PDA card, pamięć typu flashzasilanie 3.3 VBardzo mały pobór energii, automatyczny power management Nie wymaga bateriiKompatybilne z systemami operacyjnymi: Windows CE, Win3.x, Win95, Win98, Win2000, WinNT 4.0

24. Literatura 1. CHIP nr 12/2000 - "Cyfrowa era - test aparatów cyfrowych". 2. www.foto-net.pl 3. www.photoshop.com.pl 4. "ABC łatwego fotografowania aparatami serii EOS" - www.canon.pl 5. www.sanyo.com.pl 6. www.hp.logon.pl 7. www.fotografia.idg.pl 8. www.fotomelcer.com.pl 9. www.comdis.com.pl strony WWW producentów
