Cad srv

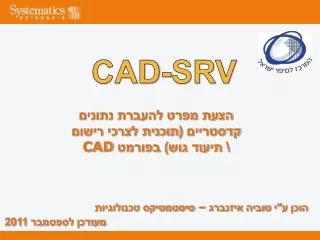

CAD-SRV

הצעת מפרט להעברת נתונים קדסטריים (תוכנית לצרכי רישום \ תיעוד גוש) בפורמט CAD

הוכן ע"י טוביה איזנברג – סיסטמטיקס טכנולוגיות

מעודכן לספטמבר 2011


Cad srv

CADSRV – מטרות עיקריות

  • הכנת מפרט להגשת תוכניות לצורכי רישום וגושים במבנה CAD

  • תחליף למפרט ה- SRV ולקובץ ה- CAD שנמסר לצידו

  • איחוד המידע הנמסר על ידי מודדים למקור אחד בפורמט CAD

  • התאמה לנוהל מבא"ת


Cad srv

CADSRV – קוים מנחים ועקרונות א'

  • המידע הגיאוגרפי – גיאומטרי יועבר בקובץ CAD בפורמט dwg.

  • המאפיינים לישויות ייקלטו כבלוקים. מאפייני קו חזית ומאפייני פוליגון חלקה ייקלטו כבלוקים שישבו על הקו ובמרכז הפוליגון.

  • המפרט יהיה תואם במידת האפשר למפרט נוהל מבא"ת, ויעשה שימוש (במידת האפשר) בשכבות ובמאפיינים קיימים בנוהל מבא"ת.

  • השכבות והמאפיינים שאינם מוגדרים במסמך זה (למשל שכבות הפרטים הממופים), יהיו תואמים לנוהל מבא"ת.

  • המפרט לא יסתור את הההנחיות ב'תקנות למודדים'. מרכיבי תשריטים בעותק הקשיח הנדרש על יד 'תקנות המודדים' (כמו תשריט קוי בקרה) יכללו בקבצים הנמסרים בשכבות מיוחדות שלא ייקלטו כחלק מה- CADSRV.

  • במידת האפשר, ילקחו בחשבון גם קונוונציות הנהוגות בתוכניות ה- CAD הנמסרות יחד עם התצ"רים (למשל, בקביעת שמות השכבות הנוספות).


Cad srv

CADSRV – קוים מנחים ועקרונות ב'

  • CADSRV מחליף את מפרט ה- SRV וישמש למטרות להן שימש המפרט הקודם.

  • ישויות משותפות לכמה שכבות (כמו קו חזית שהוא גם גבול ישוב) ישוכפלו בקובץ ה- CAD.

  • פוליגוני אי יוחלפו בפוליגוני פרסה.

  • הנתונים שייקלטו מקבצי ה- CADSRV ייטענו למבנה

  • נתונים File GDB על פי המבנה הקיים במרכז

  • למיפוי ישראל

  • עברית – יהיה שימוש מינימלי בטקסטים בעברית.

  • מפ"י ינחה את המודדים להשתמש בפונט זהה לזה

  • המוגדר בנוהל מבא"ת (HEBTXT).


Cad srv

CADSRV –קבצים ושמות לנתונים הגיאומטריים

  • העברת תוכנית לצרכי רישום

    • הקובץ הגיאומטרי יקרא dwg.TZR_YYYYXXXX

    • YYYY – שנה

    • XXXX – מספר תצ"ר

  • העברת נתוני גוש

    • הקובץ הגיאומטרי יקרא GUSH_zzzzz.dwg או GUSH_zzzzz–S.dwg (לגוש עם סיומת)

    • zzzzz – מספר הגוש

    • S – סיומת

    • הערה: סוגי קבצים אלו אינם נמנים על סוגי הקבצים של נוהל מבא"ת


Cad srv

CADSRV – מבנה שכבות הקדסטר

  • M1610 - נקודת מפנה ישנה (קיימת) (קיים במבא"ת = מ)

  • M1621 – נקודת מפנה חדשה (לא רלוונטי לתיעוד גוש)

  • M1609 – מידות חזית בתיעוד גוש ותצ"ר (מ)

  • M1629 – מידות חזית רשומה (חזית בחלקה נכנסת)

  • 1602 - פוליגוני חלקות בתיעוד גוש (מ)

  • X_1602 – פוליגוני חלקות בתצ"ר (מ)

  • [ X מציין את מספר השלב בתצ"ר בו נוצרה החלקה. 0 – חלקה נכנסת]

  • 1603 - נתוני חלקה בתיעוד גוש (מ)

  • X_1603 – נתוני חלקה בתצ"ר (מ)

  • 1601 – קו גבול גוש (מ)

  • M2103/Pgvul – קו תיחום (כחול) (מ)

  • M1622- קוי חזית בתיעוד גוש ותצ"ר


Cad srv

נקודות מפנה (חדשה 1621M \ ישנה 1610M)

  • Block Attributes

    • Name - לפי הנחיות ה- SRV

    • TypeCode- לפי הנחיות ה- SRV (יש לעדכן את טבלת הקודים).

    • SourceCode - לפי הנחיות ה- SRV

    • Accuracy - קודים 1 – 9 לפי מסמך סיווג נקודות (של ירון פלוס)

    • Mark - לפי הנחיות ה- SRV

    • Height - לפי הנחיות ה- SRV

    • - CoordinateSystemסוג רשת

    • MeasuringDate– תאריך מדידה \ חישוב

    • הערה מ- 26.5.11 : שמות השדות Name ו- Mark שונו להתאמה למבא"ת


Cad srv

מידות חזית (1609)

  • Block Attributes

    • FrontType – F- חזית / C- קשת

    • Fnum- לפי הנחיות ה- SRV

    • FromPoint- זיהוי נקודת התחלה, לפי הנחיות ה- SRV

    • ToPoint- זיהוי נקודת סיום, לפי הנחיות ה- SRV

    • LegalLength- אורך רשום

    • AdjustedLength – אורך מתואם

    • CalculatedLength – אורך מחושב

    • Code - מתוך טבלת קודים, לפי הנחיות ה- SRV

    • Radius- עבור קשת

    • ChordLength- אורך מיתר, עבור קשת


Cad srv

נתוני חלקה (X_1603\1603)

  • Block Attributes

    • Fnum - מספר סופי

    • Tnum- מספר ארעי

    • Carea- שטח מחושב

    • Sheet - גליון

    • Settlement - ישוב – לפי הנחיות ה- SRV

    • Municipality - רשות מוניציפאלית – לפי הנחיות ה- SRV

    • Taba- תב"ע

    • Larea- שטח רשום

    • Gush

    • Suffix

    • Analytic – לציון חלקה שהגיע מפרויקט טיוב גושים


Cad srv

CADSRV – תקינות המידע הגיאומטרי

  • כללים לשמירת תקינות המידע הגיאומטרי

    • בכל נקודת Vertex על גבול פוליגון חלקה, חייבת להיות נקודת מפנה מוגדרת

    • פוליגון סגור יוגדר כ- Polyline בו הנקודה הראשונה והאחרונה יהיו זהות.

    • נקודות ה'מידות לחזית' יהיו מוצמדות לקוי גבול החלקות.

    • נקודות 'נתוני חלקה' יהיו בתוך פוליגון החלקה וקרוב למרכזה.

    • טופולוגיה בין החלקות:

      • תהיה התאמה מלאה ברצף החלקות וללא חפיפות

      • תהיה התאמה טופולוגית בין החלקות בשלבים שונים (קוי גבול חופפים).


Cad srv

CADSRV – קודי סוג נקודה (מפרט SRV)


Cad srv

CADSRV – שכבות פרטים קוויים (מפרט SRV)


Cad srv

CADSRV – טבלאות: General, Tables ו- שטחים

  • טבלת הפעולות Tables בתוספת נתוני שטחים, תחושב מתוך הנתונים המשולבים בגיאומטריה (בשכבות וב- Block Attributes).

  • את נתוני טבלת ה- General יהיה ניתן למסור בשלב הראשון הן במבנה קובץ ה- SRV הקיים והן על פי הנוהל המוצע בפורמט CSV.


  • Cad srv

    CADSRV – טבלת פעולות


    Cad srv

    CADSRV– שלבי תוכנית ההמרה CAD to GIS

    • תאור תהליכי קליטת קבצי CADSRV (באמצעות כלי GP-(Python

    • 1. אתחול

    • קליטת פרמטרים מהמשתמש:

      • הצבעה על קובץ הdwg הנקלט

      • Path למקום בו ייבנה הGDB

      • הצבעה לקובץ ה- Template (GDB File)

    • בדיקת שם קובץ הdwg וקביעת מסלול לסוג התהליך (תצ"ר או גוש)

    • 2. יצירת GDB לאכלוס התוצר

    • יצירת FileGDB במיקום המבוקש לפי קובץ ה- Template בשם זהה לשם קובץ ה- dwg.

    • 3. אכלוס שכבות

    • א. הסבה ראשונית של שכבות CAD לשכבות ממג.

    • בתהליך תצ"ר יבנו שכבות נפרדות (קוי חזית, פוליגוני חלקות ונקודות נתוני המידות) לכל אחד מהשלבים.

    • ב. עבור מסלול תצ"ר - חישוב מספר שלב אחרון (lastState)

    • ג. צירוף המידע מהשכבות הנקודתיות של המידות לשכבות קוי החזית ופוליגוני החלקות.

    • ד. עבור תצ"ר – חישוב יחסים בין פוליגוני חלקות בשלבים שונים בתהליך לצורך בניית טבלת פעולות.

    • ה. העברה לשכבות התבנית באמצעות מיפוי שדות. (נקודות מפנה, קוי חזית וחלקות בשלב כניסה לתהליך ובסיומו)

    • 4. חישוב טבלת פעילויות

    • יצירת טבלה מחליפה לטבלת ה- Tables שנתוניה יחולצו מתוך הגיאומטריה.


    Cad srv

    CADSRV– המרה באמצעות Python

    1. המרה ראשונית לשכבות בזכרון לפי גיאומטריה

    arcpy.MakeFeatureLayer_management(inputCADFile + "\\Point", pointsLayer)

    arcpy.MakeFeatureLayer_management(inputCADFile + "\\Polygon", polygonsLayer)

    arcpy.MakeFeatureLayer_management(inputCADFile + "\\Polyline", polylinesLayer)

    2. סינון השכבות לפי Layer המקור ושמירתם כשכבות GIS

    tpoints_1610 = arcpy.SelectLayerByAttribute_management(pointsLayer,"NEW_SELECTION","\"Layer\"

    LIKE('%M1610%')")

    arcpy.CopyFeatures_management(tpoints_1610,"fc1610")

    3. שימוש בלולאות להמרת סדרת שכבות

    for J in range(0,int(lastState)+1,1):

    t1603_name ="tpoints_1603_" + str(J)

    searchString = "\"Layer\" LIKE('%1603_" +str(J) +"-')“

    t1603_name =

    arcpy.SelectLayerByAttribute_management(pointsLayer,"NEW_SELECTION",searchString)

    arcpy.CopyFeatures_management(t1603_name,"fc1603_"+str(J))


    Cad srv

    CADSRV– ניתוחים גיאומטריים עם Python

    שימוש ב- Identity GP למציאת קשר בין חלקות נכנסות ויוצאות בשלב בתהליך:

    arcpy.Identity_analysis(in_features, Identity_features, outFC)

    שימוש ב- GP לקיטוע קוים לפי נקודות:

    arcpy.FeatureToLine_management(inputPoly,outputLines,"0.02","NO_ATTRIBUTES")

    arcpy.SplitLineAtPoint_management(outputLines,splitingPoints,splitedLines,"0.02")


    Cad srv

    CADSRV– המרה באמצעות Python

    שימוש ב- Cursor לחישוב מספר השלבים בתהליך

    # SearchCursor (dataset, {where_clause}, {spatial_reference}, {fields}, {sort_fields})

    layersValueCursor = arcpy.SearchCursor(polylinesLayer,"Layer like ('%1602%')","","Layer")

    for layerName in layersValueCursor:

    x = layerName.Layer

    lastUnderSign =x.rfind("_")

    lastMinusSign =x.rfind("-")

    currentLastState = x[lastUnderSign+1:lastMinusSign]

    שימוש ב- Cursor להוספת רשומות לטבלת הפעילויות

    activityCursor = arcpy.InsertCursor("Tables")

    aRow = activityCursor.newRow()

    aRow.ACTION_TYPE = processType

    activityCursor.insertRow(aRow)


    Cad srv

    CADSRV- פילוט לממיר - קובץ המקור בפורמט DWG


    Cad srv

    CADSRV- פילוט לממיר – חלקות ב-4 שלבי התהליך

    שלב 3

    איחוד

    שלב 2

    חלוקה

    שלב 1

    איחוד

    כניסה

    שלב 4

    העברה


    Cad srv

    CADSRV- שכבות בשלב כניסה ושכבות בשלב סיום


    Cad srv

    CADSRV– משימות להשלמה

    • משימות להשלמה:

    • 1. להשלים את מסמך המפרט.

    • 2. הגדרת דרך הטיפול במידע הטבלאי (טבלת General).

    • שיפור רשימת הקודים לשכבות הקדסטר ובעיקר לשכבות הרקע.

    • התאמת תכולת השדות של CADSRV ל- FileGDB (לא כל השדות שהוגדרו ב- SRVוב- CADSRV קיימים ב- File GDB. לגבי כל שדה שאינו מופיע ניתן (א. לבטל, ב. להוסיף ל- GDB ג. לשמור בשכבות ביניים שיעמדו לרשות הבודק \ מבקר.

    • משימות נוספות:

    • א. שיפור התצוגה של התוצרים באופן שיתאים לתהליכי הביקורת.

    • ב. לטפל באלמנטים הנוספים הנדרשים במסירת שרטוט על פי התקנות למודדים (חתימות ואישורים, אלמנטים גרפיים, מילואות).

    • ג. הכנת טופס לטבלת ה- General (דוגמת אופן קבלת נתונים א"נ בנוהל מבא"ת)

    • ד. ביצוע פיילוט בהשתתפות מודדים.

    • ה. כתיבת תכניות בדיקת תקינות לנתוני המקור.
