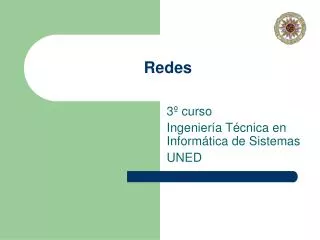

  1. Redes 3º curso Ingeniería Técnica en Informática de Sistemas UNED

  2. Sesión 8 • Control de Enlace de Datos Redes 3º Ing. Tec. Informática Sistemas Josep Silva Galiana

  3. Control de Enlace de Datos • El nivel físico ofrece la posibilidad de que dos dispositivos se comuniquen • Sin embargo no proporciona mecanismos que indiquen: • Quién envía datos en cada momento • Cuántos datos se envían en cada momento Redes 3º Ing. Tec. Informática Sistemas Josep Silva Galiana

  4. Control de Enlace de Datos • El nivel de enlace realiza básicamente tres funciones: • Disciplina de línea • ¿Quién envía ahora? • Control de flujo • ¿Cuántos datos se pueden enviar? • Control de error • ¿Cómo se detectan y corrigen errores? Redes 3º Ing. Tec. Informática Sistemas Josep Silva Galiana

  5. Control de Enlace de Datos • Disciplina de línea: • Enlace dedicado (Figura 10.5) • Mensaje de establecimiento de sesión (ENQ) • Mensaje de confirmación (ACK) • Mensaje de denegación (NAK) • Mensaje de fin de sesión (EOT) • Uso de time outs Redes 3º Ing. Tec. Informática Sistemas Josep Silva Galiana

  6. Control de Enlace de Datos • Disciplina de línea: • Enlace compartido (Figura 10.6) • Una estación primaria / varias estaciones secundarias • Solo la estación primaria inicia comunicaciones • Es necesario el uso de direcciones • Mensaje de selección (indica quien transmite) • Figura 10.7 • Mensaje de sondeo (pregunta quien quiere transmitir) • Figura 10.8 Redes 3º Ing. Tec. Informática Sistemas Josep Silva Galiana

  7. Control de Enlace de Datos • Control de flujo: • Los datos recibidos deben ser comprobados y procesados antes de poderse usar • El emisor envía más rápido que el receptor consume • El receptor utiliza un buffer • Dos métodos para controlar el flujo: • Parada y Espera • Ventana Deslizante Redes 3º Ing. Tec. Informática Sistemas Josep Silva Galiana

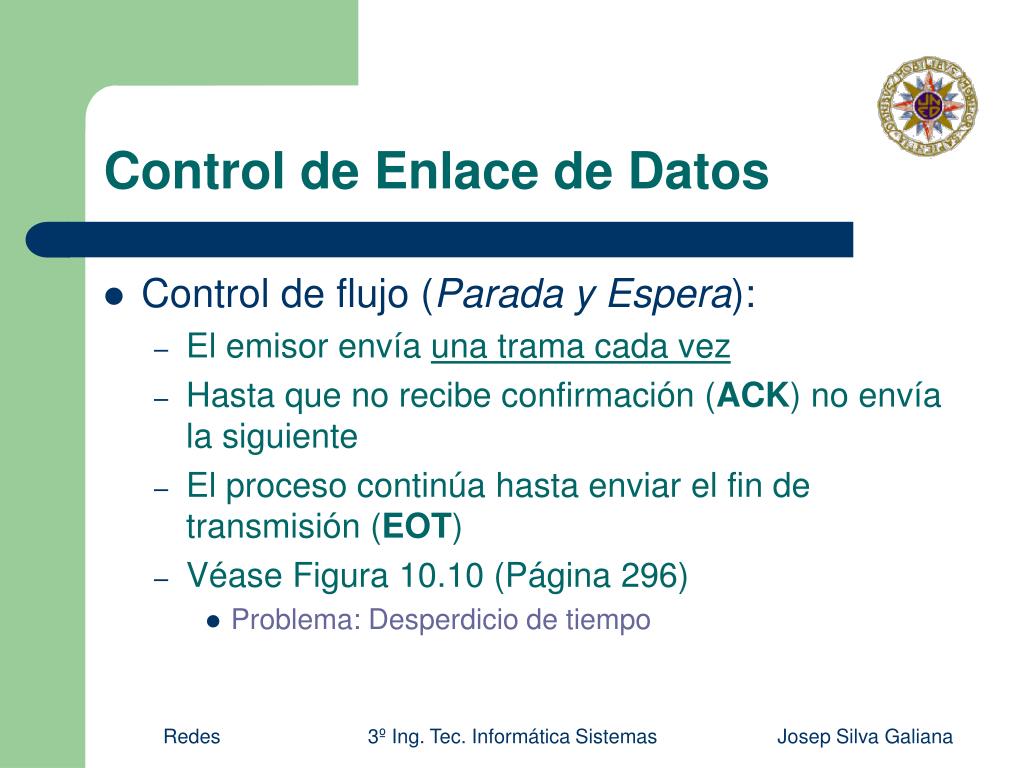

  8. Control de Enlace de Datos • Control de flujo (Parada y Espera): • El emisor envía una trama cada vez • Hasta que no recibe confirmación (ACK) no envía la siguiente • El proceso continúa hasta enviar el fin de transmisión (EOT) • Véase Figura 10.10 (Página 296) • Problema: Desperdicio de tiempo Redes 3º Ing. Tec. Informática Sistemas Josep Silva Galiana

  9. Control de Enlace de Datos • Control de flujo (Ventana Deslizante): • El emisor envía varias tramas antes de recibir una confirmación • La ventana deslizante tiene un tamaño fijo n de celdas numeradas (1..n) • Se pueden enviar hasta n tramas antes de una confirmación (ACK) • Un ACK contiene el número de la última trama recibida correctamente Redes 3º Ing. Tec. Informática Sistemas Josep Silva Galiana

  10. Control de Enlace de Datos • Control de flujo (Ventana Deslizante): • La ventana se encoge dinámicamente • Ver figura 10.12 (página 298) • Ver figura 10.13 (página 299) • Ver figura 10.14 (página 299) Redes 3º Ing. Tec. Informática Sistemas Josep Silva Galiana

  11. Control de Enlace de Datos • Control de errores: • Petición de Repetición Automática (ARQ) • Parada y Espera • Ventana Deslizante • Vuelta atrás (página 305) • Rechazo Selectivo (página 308) • En la práctica se utiliza “vuelta atrás” Redes 3º Ing. Tec. Informática Sistemas Josep Silva Galiana
