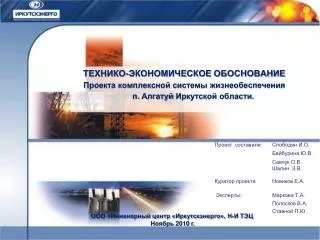

ТЕХНИКО-ЭКОНОМИЧЕСКОЕ ОБОСНОВАНИЕПроекта комплексной системы жизнеобеспечения п. Алгатуй Иркутской области.

ООО «Инженерный центр «Иркутскэнерго», Н-И ТЭЦ

Ноябрь 2010 г.


Введение ОБОСНОВАНИЕ

Проблемы малых населённых пунктов (до 5-ти тыс. чел.):

Технологическая отсталость большинства промышленных предприятий, высокий уровень износа основных фондов;

Недостаток мест приложения труда и рост безработицы;

Крайне неблагоприятная демографическая ситуация;

Недостаточный уровень развития социально-культурной сферы;

Низкий уровень развития инженерно-инфраструктурных объектов;

Наличие малых поселений с преобладанием одной отрасли промышленности.

1

2

3

4

5

6

Совершенствование инженерных и инфраструктурных объектов, а также систем жизнеобеспечения

2


Цели и задачи проекта ОБОСНОВАНИЕ

Цели проекта:

Разработать комплексную систему жизнеобеспечения п. Алгатуй.

Разработать оптимальное решение по дальнейшей эксплуатации и реконструкции котельной п. Алгатуй.

Задачи:

Оценить существующую ситуацию.

Разработать варианты реконструкции котельной посёлка Алгатуй.

Выполнить экономическую, технологическую оценку и оценку рисков возможных ситуаций и сценариев развития.

Выбрать оптимальный сценарий развития.

Разработать экономическую модель на основе выбранного сценария, включая оценку рисков.

Выполнить проект комплексной системы жизнеобеспечения, включая системы теплоснабжения, водоснабжения, утилизацию отходов и стоков на основе оптимального сценария развития.

1

2

3

4

5

6

3


Комплексная система жизнеобеспечения

Комплексная система жизнеобеспечения

- это комплекс объектов, схем, методов и мероприятий по обеспечению жителей комфортными условиями жизни.

Комплексная система для пос. Алгатуй включает в себя:

  • Теплоснабжение

  • Водоснабжение

  • Очистка стоков и утилизация отходов

Создание комплексной системы способствует:

  • улучшению условий проживания для населения

  • решению существующих проблем

4


Краткая характеристика объекта жизнеобеспечения

АЛГАТУЙ– село в Тулунском районе Иркутской области, расположено в 40 км от города Тулун.

Численность населения - 1500 человек.

Недалеко от поселка расположен Мугунский угольный разрез.

Большая часть жителей поселка- работники разреза.

Котельная пос. Алгатуй находитсяна балансе филиала ООО КВСУ «Разрез Мугунский».

В поселке установлены высокие тарифы на услуги ЖКХ, в том числе на теплоснабжение.

За последние 3 года вследствие высокой стоимости тепловой энергии 40% жителей индивидуального сектора отказалось от централизованного отопления.

В ходе разработки проекта разработана:

Комплексная система жизнеобеспечения пос. Алгатуй, включающая в себя системы теплоснабжения, водоснабжения, очистку стоков, утилизацию отходов.

5


Краткая характеристика объекта жизнеобеспечения

4

1- Водонапорная башня

2- Сетевой насос

3- Подпиточный насос

4- КПТН

5- Силовые шкафы насосной

6- Угольный склад

7- Котельная установка, 17 шт.

8- Скиповый подъемник, 17 шт.

9- Дымовая труба, 8 шт.

10- Зольная яма

11- Золоудаление

12- водовод (питьевая вода)

13- водовод (техническая вода)

5

6

1

3

2

11

9

7

12

8

10

13

6


Оценка текущего состояния жизнеобеспечения

Котельная в пос. Алгатуй

Установленная мощность котельной 21 МВт.

В котельной установлено 17 котлоагрегатов:

4 котла КВм-1,25К -мощностью 1,25 МВт

2 котла КВм-1,16 КБ мощностью 1,16 МВт

11 котлов КСВм-1,25 мощностью 1,25 МВт

Персонал котельной 39 человек.

7


Оценка текущего состояния жизнеобеспечения

Насосная

В здании насосной установлено

6 насосных агрегатов:

4 сетевых насоса:

1Д-500-70

1Д-630-90а

1Д-630-90а

1Д-320-55

2 подпиточных насоса:

К20-30

КН-100-90

Краткая характеристика:

Изношенность оборудования.

Отсутствие системы автоматического контроля и регулирования (персонал насосной 5 человек).

8


Оценка текущего состояния жизнеобеспечения

Котлоагрегат КВм-1,25

Паспортное значение КПД котлов при работе на бурых углях 75%.

По результатам экспрес-обследования котельной:

КПД котлоагрегатов составляет 60 %.

Удельная загрязненность поверхностей нагрева 1200 г/м2 (толщина 0,8-1,0 мм).

9


Оценка текущего состояния жизнеобеспечения

Угольный склад

Отсутствие бетонной площадки под угольным складом.

Ручная подача угля в скиповые механизмы.

Отсутствие входного контроля качества угля.

10


Оценка текущего состояния жизнеобеспечения

Выводы по текущему техническому состоянию котельной п. Алгатуй:

Низкая эффективность котлоагрегатов(60%).

Изношенность оборудования.

Большая численность обслуживающего персонала (штатное расписание котельной 39 человек).

Высокий удельный расход топлива.

Отсутствие докотловой обработки воды.

Несоответствие качества топлива договорным отношениям (отсутствие входного контроля качества угля).

Отсутствие схемы автоматического учета, контроля и регулирования.

Отсутствие замкнутого контура ограждения, освещения периметра котельной.

1

2

3

4

5

6

7

8

11


Оценка текущего состояния жизнеобеспечения

Структура себестоимости тепловой энергии с учетом реальной стоимости топлива (тыс.руб.)

Заниженные затраты на топливо

Завышенные затраты на материалы

Заниженные затраты на ремонт подрядным способом

Завышенныезатраты на заработную плату персонала

Себестоимость ниже аналогичной по отпуску котельной ООО «Байкалэнерго»

12


Оценка текущего состояния жизнеобеспечения

Выводы:

В настоящий момент часть затрат котельной растворена в бюджете разреза и не учитывается при обосновании тарифов;

Переход котельной на баланс ОАО «Иркутскэнерго» без изменений приведёт к значительному росту тарифа на тепловую энергию;

Основные риски проекта связаны с повышением удельной себестоимости производства тепловой энергииипотерей потребителя;

Структура себестоимости котельной характеризуется высокими затратами на ремонт и заработную плату персонала;

Все ремонтные работы на котельной производятся силами персонала;

Фактические затраты превышают затраты в базовом периоде и затраты аналогичной по отпуску котельной ОАО «Байкалэнерго».

1

2

3

4

5

6

13


Схема теплоснабжения жизнеобеспечения

Схема теплоснабжения выполнена на основе рассмотрения трех вариантов :

Реконструкция существующего теплоисточника

Установка модульной угольной котельной

Установка электрокотельной

14


Вариант 1. Реконструкция котельной

Эффект:

Сокращение численности персонала с 39 до 23 человек.

Повышение КПД котлоагрегатов до 75 % за счет внедрения комплексонной обработки сетевой воды и проведения режимно-наладочных испытаний.

Увеличение межремонтных интервалов работы оборудования до 30 %.

Экономия топлива 1542 тонн в год.

15


Вариант 2. Блочно-модульная котельная

«Блочно-модульное» исполнение котельной– поставка котельной на место монтажа отдельными блоками повышенной заводской готовности.

Преимущества МКУ перед стационарными котельными аналогичной мощности:

значительное снижение капитальных затрат на постройку котельной;

уменьшение сроков сдачи котельной «под ключ»(до 2 месяцев);

возможность транспортировки котельной как железнодорожным, так и автомобильным транспортом.

расчетный срок службы составляет не менее 15 лет.

16


Вариант 2. Затраты котельная

Эффект:

Сокращение эксплуатационных затрат:

  • Сокращение численности персонала с 39 до 15 человек.

  • Повышение КПД котлоагрегатов до 80 %.

  • Экономия топлива 1928 тонн в год.

  • Повышение надежности работы оборудования.

  • Компактность и простота в обслуживании.

  • Быстрый срок поставки, монтажа МКУ

  • 17


    Вариант 3. Установка котельнаяэлектрокотельной

    Преимущества:

    Возможность использования высвободившегося оборудования ОАО «Иркутскэнерго».

    Сокращение численности персонала с 39 до 10 человек.

    Отсутствие загрязнения окружающей среды.

    Вывод:В связи с высокими капитальными затратами и высокими эксплуатационными расходами вариант установки электрокотельной признается не рентабельным и не рекомендуется к реализации.

    18


    Основные технико-экономические показатели по вариантам

    Вывод: Наиболее привлекательным по показателю себестоимости тепловой энергии является вариант установки модульной котельной установки.

    19


    Схема водоснабжения показатели по вариантам

    Включает в себя:

    Обеспечение котельной

    технической водой

    Водоснабжение пос. Алгатуй:

    Осуществляется из скважины

    Мугунского разреза

    Осуществляется открытым

    водозабором

    Периодическое присутствие взвеси

    угольных частиц

    недостатки

    Вода имеет высокие концентрации

    солей железа, кальция, магния

    Загрязнение трубопроводов

    водоканала

    Подготовка подпиточной воды

    не производится

    Снижение качества поставляемых

    услуг ЖКХ

    существующие риски

    Увеличение ремонтных расходов и тарифов на услуги ЖКХ

    20


    Схема очищения воды для показатели по вариантамхоз-питьевых нужд

    ТЕКУЩЕЕ ПОЛОЖЕНИЕ

    ПРЕДЛАГАЕМЫЙ ВАРИАНТ

    отстаивание

    отстаивание

    фильтрование

    хлорирование

    хлорирование

    потребитель

    потребитель

    21

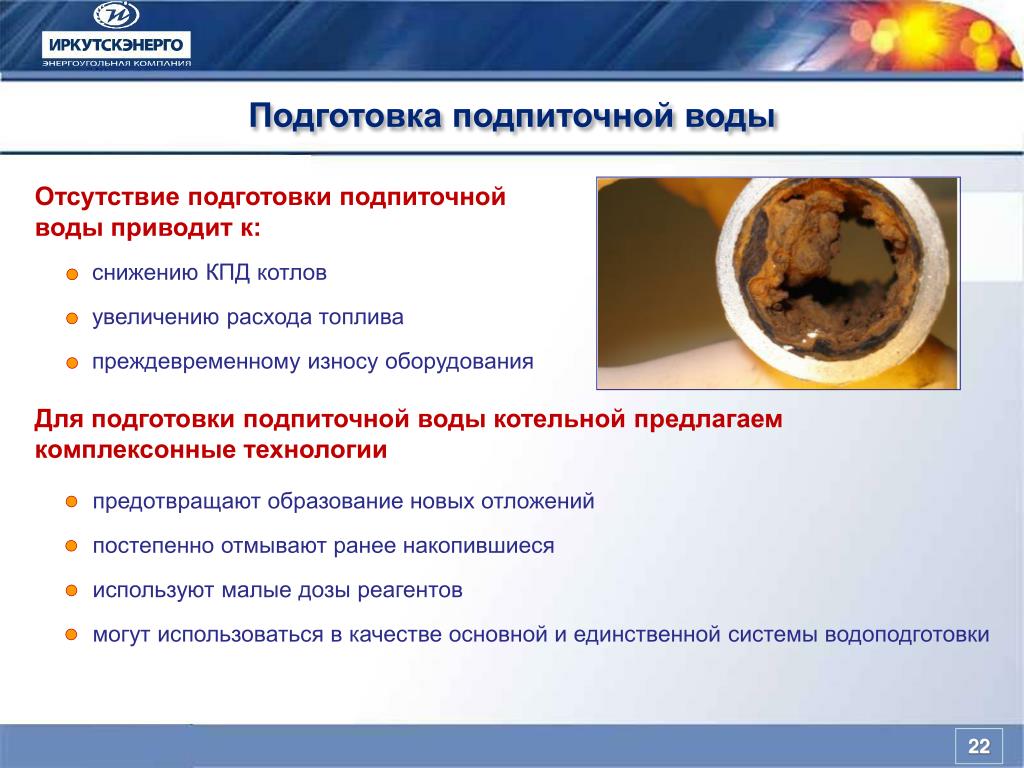

    Подготовка показатели по вариантамподпиточной воды

    Отсутствие подготовки подпиточной

    воды приводит к:

    снижению КПД котлов

    увеличению расхода топлива

    преждевременному износу оборудования

    Для подготовки подпиточной воды котельной предлагаем комплексонные технологии

    предотвращают образование новых отложений

    постепенно отмывают ранее накопившиеся

    используют малые дозы реагентов

    могут использоваться в качестве основной и единственной системы водоподготовки

    22


    Очистка стоков показатели по вариантам

    ПРЕДЛАГАЕМЫЙ ВАРИАНТ

    ТЕКУЩЕЕ ПОЛОЖЕНИЕ

    В пос. Алгатуй имеются очистные

    сооружения с с установленной мощностью

    220 тыс. м3 сточной воды в год

    Для исключения экологических рисков

    предлагаем включение в схему

    очистных сооружений систему

    гидроботанической очистки стоков

    Очистные работают на неполной нагрузке;

    В работе задействовано 4 аэротенка из 8;

    Глубокая очистка и обеззараживание

    сточных вод не производится

    Снижение экологических рисков

    недостатки

    Незначительное повышение

    себестоимости услуг ЖКХ

    Загрязнение природных водоемов

    Повышение качества жизни

    населения

    Наложение экологических штрафов

    Возможные риски

    Повышение себестоимости услуг ЖКХ

    23

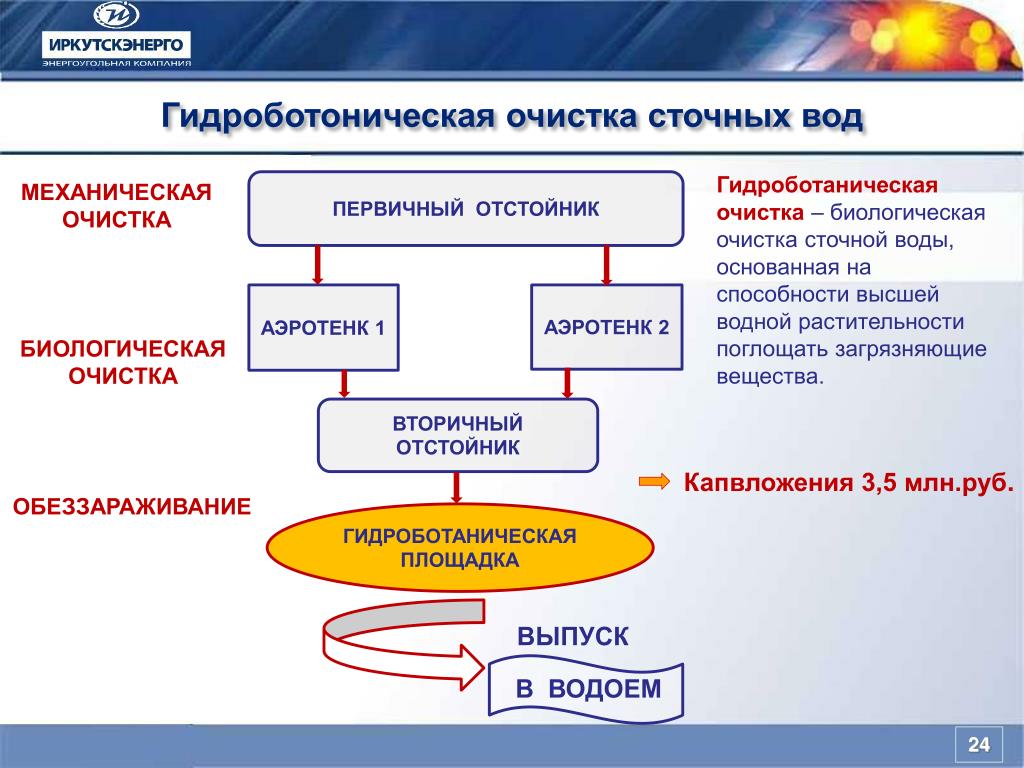

    Гидроботоническая показатели по вариантам очистка сточных вод

    Гидроботаническая

    очистка– биологическая очистка сточной воды, основанная на способности высшей водной растительности поглощать загрязняющие вещества.

    ПЕРВИЧНЫЙ ОТСТОЙНИК

    МЕХАНИЧЕСКАЯ

    ОЧИСТКА

    АЭРОТЕНК 1

    АЭРОТЕНК 2

    БИОЛОГИЧЕСКАЯ

    ОЧИСТКА

    ВТОРИЧНЫЙ ОТСТОЙНИК

    Капвложения 3,5 млн.руб.

    ОБЕЗЗАРАЖИВАНИЕ

    гидроботаническая площадка

    ВЫПУСК

    В ВОДОЕМ

    24


    Данные химического состава сточных вод

    Вывод: после доочистки с помощью гидроботанических методов качественные показатели очищенной сточной воды стали максимально приближены к природным.

    25


    Основные показатели экономической эффективности

    1

    Варианты установки БМК и реконструкции котельной экономически эффективны;

    Вариант установки электрокотельной экономически не эффективен;

    Самая низкая прогнозная себестоимость у варианта БМК.

    2

    3

    26


    Выводы по рассмотренным вариантам системы теплоснабжения

    Вариант установки электрокотельной экономически не эффективен (высокая стоимость СМР, высокая себестоимость тепловой энергии);

    Варианты установки БМК и реконструкции котельной экономически эффективны;

    Из предложенных в данном проекте вариантов теплоснабжения п. Алгатуй наиболее целесообразным является установка блочно-модульной котельной на угле:

    1

    2

    3

    Низкие затраты на оплату труда;

    Низкие затраты на ремонт;

    Высокая надёжность нового оборудования;

    Тарифы на уровне аналогичной по отпуску котельной ЗАО «Байкалэнерго»;

    Другие неэкономические факторы.

    27


    Заключение: вариантам системы теплоснабжения

    При работе над проектом выполнено:

    1

    Проведено обследование котельной поселка Алгатуй с выездом на объект.

    Выполнен анализ технической и эксплуатационной документации котельной.

    Выявлены основные недостатки работы котельной и даны предложения по их устранению.

    Рассмотрено 3 варианта реконструкции котельной с расчетами схем теплоснабжения и выбором оборудования, определены капитальные и эксплуатационные затраты.

    Разработана схема автоматического регулирования насосной, схема учета энергоресурсов.

    Разработаны  предложения по подготовке подпиточной и хозпитьевой воды, по схеме доочистке сточных вод.

    Выполнены расчеты обоснования инвестиций в соответствии с корпоративной методикой оценки инвестпроектов.

    Расчеты обоснования инвестиций по варианту БМК проверены ОАиО ИДи согласованы с Дирекцией по стратегии и развитию.

    2

    3

    4

    5

    6

    7

    8

    Результаты работы представлены в Пояснительной записке на 200 стр., и в презентации 29 листах.

    28


    Заключение: вариантам системы теплоснабжения

    Для создания комплексной системы жизнеобеспечения пос. Алгатуй необходимо:

    Выполнить реконструкцию существующего теплоисточника с установкой  блочно-модульной котельной.

    Выполнить реконструкцию системы водоснабжения посёлка хозпитьевой водой  (фильтрование).

    Осуществить строительство сооружений для доочистки сточных вод посёлка на основе гидроботанических методов.

    1

    2

    3

    Проект имеет практическое значение.

    29


    Спасибо за внимание! вариантам системы теплоснабжения


    Вариант 1. Реконструкция котельной

    Схема автоматического учета, контроля и регулирования

    В рамках модернизации котельной предлагается:

    Для учёта поступающего угля произвести монтаж автомобильных весов с передачей информации на существующий ПК;

    Произвести монтаж узла учёта электроэнергии. Для учёта электроэнергии выбрано оборудование ООО «НПК «Инкотекс» (счетчики электроэнергии «Меркурий») . В качестве измерительного прибора был выбран электросчётчик «МЕРКУРИЙ 230АRT2». Особенностью данного счётчика является наличие встроенного GSM-модема;

    Для автоматического регулирования параметров насосной установить гидравлический регулятор давления станции.

    1

    2

    3

    17


    • Анализ существующей ситуации показал, что полностью отсутствует автоматический контроль и регулирование параметров.

    • В рамках модернизации котельной предлагается установить гидравлический регулятор давления для автоматического регулирования параметров насосной станции, при этом:

    • уменьшается время, затраченное на перерегулировку параметров;

    • насосная станция может работать без оперативного персонала

    Преимуществом данного регулятора является независимое поддержание параметров в установленных пределах не зависимо от наличия электроснабжения.


    Схема автоматического учета регулирования по насоснойиконтроля параметров по котельной

    В настоящий момент на котельной полностью отсутствует учёт затраченной электроэнергии и весовой контроль поступающего топлива.

    В рамках реконструкции котельной п. Алгатуй предлагается:

    Автоматический учет и контроль выходных и входных параметров теплоносителя котельной предлагается вести с помощью существующего прибора теплоучёта СПТ-961. Данный прибор уже имеет связь с ПК и позволяет снимать как архивные, так и текущие данные необходимые для работы котельной

    Произвести монтаж узла учёта электроэнергии. Для учёта электроэнергии выбрано оборудование ООО «НПК «Инкотекс» (счетчики электроэнергии «Меркурий») . В качестве измерительного прибора был выбран электросчётчик «МЕРКУРИЙ 230АRT2». Особенностью данного счётчика является наличие встроенного GSM-модема.

    Для учёта поступающего угля произвести монтаж автомобильных весов с передачей информации на существующий ПК

    33


    • Нарушение теплоснабжения

    • Переход потребителей на индивидуальные источники теплоснабжения

    50

    • Рост экологических платежей и экологических штрафов

    • Увеличение ремонтных расходов

    10

    • Превышение СМР по сравнению с проектными

    3

    1

    2

    Низкая

    Вероятность наступления

    Высокая

    Зона ключевых рисков

    Зона низких рисков

    Зона критических рисков

    Обобщенная карта рисков по проекту

    Высокая

    Степень влияния

    • Образование задолженности по оплате

    Низкая

    14


    Вариант 2. Блочно-модульная котельная

    Тепловая схема МКУ-9,0 ООО КЗ «Росэнергопром»

    18


    Оценка текущего состояния котельная

    Структура себестоимости тепловой энергии с учетом реальной стоимости топлива, (тыс.руб)


    Оценка текущего состояния котельная

    Структура себестоимости тепловой энергии по вариантам (тыс.руб)


    ad
