Presentation Transcript

  1. Network RTK 접속방법 VRS에 접속하여 GPS 1200측량 방법

  2. Network RTK 접속방법 • 초기화 화면입니다. • 환경 설정에 커서를 놓고 엔터를 누릅니다.

  3. Network RTK 접속방법 • 통신값 설정에 커서를 놓고 엔터 • 를 눌러서 • 통신값 설정을 봅니다. 세팅법

  4. Network RTK 접속방법 • 먼저 인터넷을 연결해 줍니다. • 인터넷에 커서를 올려 놓고 아래의 편집 단추를 누릅니다. 세팅법

  5. Network RTK 접속방법 • 인터넷 ‘예’로 놓고 • 포트모뎀 또는 전화기가 연결된 포트로 지정합니다. • IP주소 유동 IP주소로 놓습니다. • 사용자 IP를 입력합니다. • 아래의 장치를 누릅니다. • 참고) • Sk텔레콤을 통하여 연결 시 ID는 sktelecom 비번은 없습니다. • *통신을 통하여 연결하므로 유동IP를 선택합니다. • 만약 랜으로 연결되었으면 주소가 할당되어 있으므로 고정 IP를 입력합니다. 세팅법

  6. Network RTK 접속방법 • 사용하고자 하는 모뎀 장치를 선택합니다. • 없으면 생성을 누릅니다. • 참고) CDMA 모뎀을 연결시 Modem에 커서를 놓고 편집을 눌러서 명령어를 편집합니다. 세팅법

  7. Network RTK 접속방법 • 아래의 ATCMD를 눌러 명령어를 입력 시킵니다. 세팅법

  8. Network RTK 접속방법 • 명령어를 다음과 같이 입력합니다. • 명령어는 통신회사 또는 모뎀 회사에서 요청할 수 있습니다. 세팅법

  9. Network RTK 접속방법 • 인터넷 오른쪽에 모뎀이 나타난 것을 확인하실 수 있습니다. • 아래 CTRL을 눌러서 연결할 전화번호를 입력합니다. 세팅법

  10. Network RTK 접속방법 • 기계점에서 엔터를 눌러서 연결할 전화 기준국을 펼칩니다. 세팅법

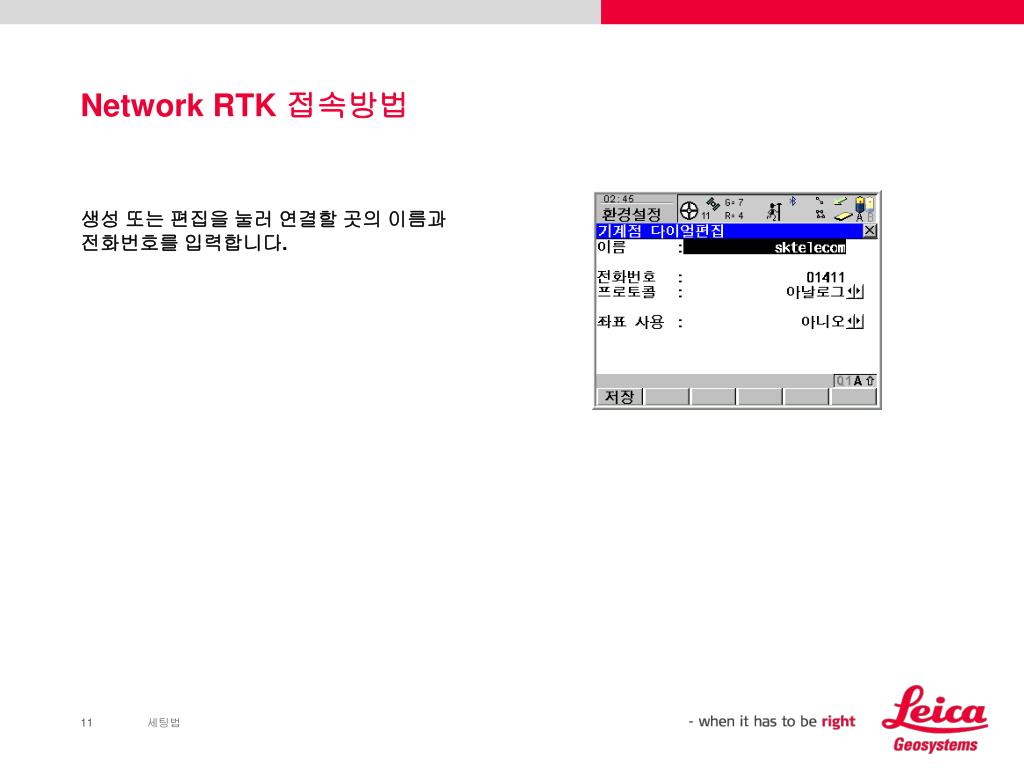

  11. Network RTK 접속방법 • 생성 또는 편집을 눌러 연결할 곳의 이름과 전화번호를 입력합니다. 세팅법

  12. Network RTK 접속방법 • 키패드의 SHIFT버튼을 누르면 다음과 같은 바가 아래에 생깁니다. • 연결을 누르면 인터넷이 연결됩니다. • 이제 아래에 인터넷이 연결되었다는 표시가 나타납니다. • 이제 인터넷 연결이 끝났습니다. • 다음은 RTK 연결하는 방법입니다. 세팅법

  13. Network RTK 접속방법 • 앞과 마찬가지로 RTK에 커서를 올려 놓고 아래 편집을 누릅니다. 세팅법

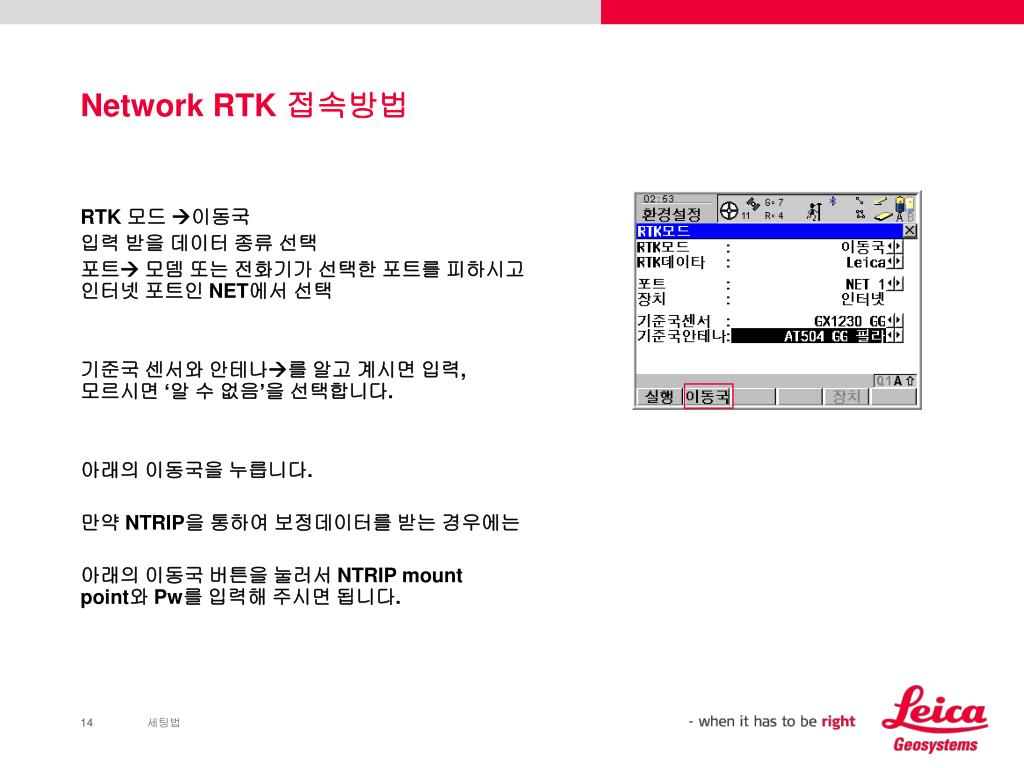

  14. Network RTK 접속방법 • RTK 모드 이동국 • 입력 받을 데이터 종류 선택 • 포트모뎀 또는 전화기가 선택한 포트를 피하시고 인터넷 포트인 NET에서 선택 • 기준국 센서와 안테나를 알고 계시면 입력, 모르시면 ‘알 수 없음’을 선택합니다. • 아래의 이동국을 누릅니다. • 만약 NTRIP을 통하여 보정데이터를 받는 경우에는 • 아래의 이동국 버튼을 눌러서 NTRIP mount point와 Pw를 입력해 주시면 됩니다. 세팅법

  15. Network RTK 접속방법 • 기준국 네트워크  사용하실 네트워크의 종류를 입력합니다. • NTRIP 접속방식을 사용하시면 F6 페이지를 눌러 NTRIP을 입력합니다. • NTRIP  선택 • ID/PW, 마운트 포인트를 입력합니다. • *연결이 된 후에 아래의 SRCE를 누르면 현재 접속 가능한 마운트 포인트를 확인하실 수 있습니다. 세팅법

  16. Network RTK 접속방법 • RTK에 커서를 놓고 활성화 되면 아래의 CTRL을 • 눌러서 접속하고자 하는 네트워크의 주소를 입력합니다. • 아래의 서버에서 엔터를 눌러서 새로운 연결 주소의 이름과 IP를 입력합니다. 세팅법

  17. Network RTK 접속방법 • 생성 버튼을 눌러서 신규 포트를 입력합니다. 세팅법

  18. Network RTK 접속방법 • SHIFT 키를 누른후 연결을 누릅니다. • 측량 준비가 끝났습니다. 세팅법

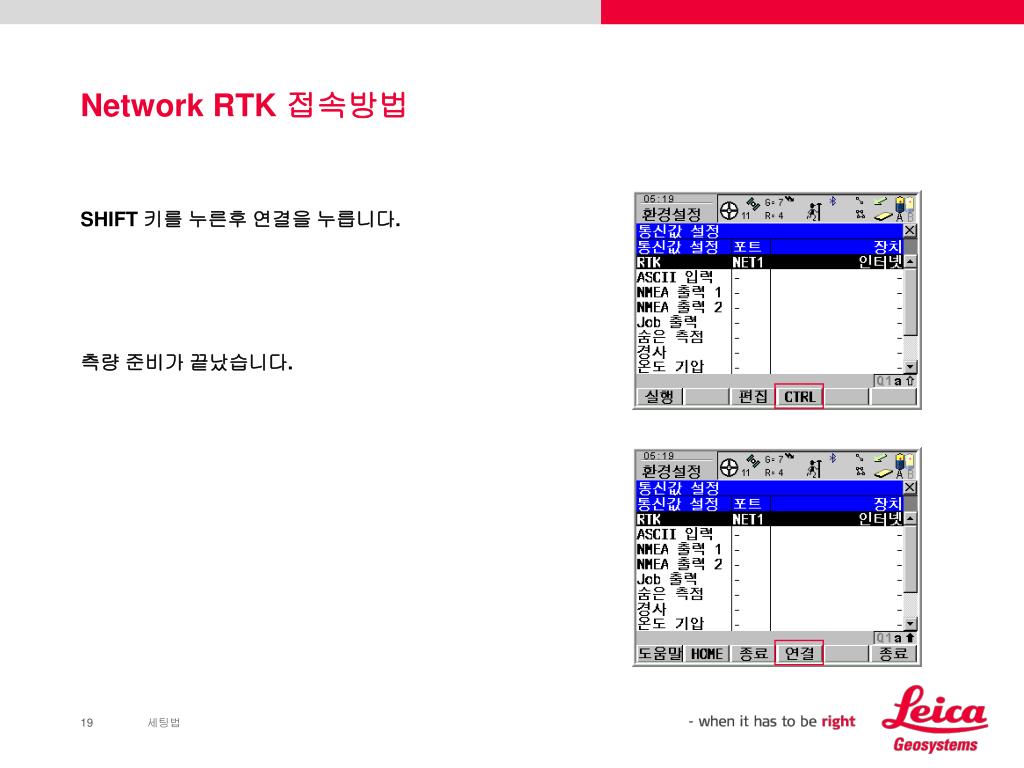

  19. Network RTK 접속방법 • SHIFT 키를 누른후 연결을 누릅니다. • 측량 준비가 끝났습니다. 세팅법

  20. Network RTK 접속방법 • 1. 측량을 누릅니다. 세팅법

  21. Network RTK 접속방법 • 신규 Job 이름을 만들고 • 환경설정에서 네트워크를 위한 신규 환경을 만듭니다. • 환경설정 커서를 놓고 엔터를 누릅니다. • * 기본값을 사용하시면 환경 설정을 만들 필요는 없지만 측량 환경을 쉽게 하기 위하여 만드는 것을 추천합니다. 세팅법

  22. Network RTK 접속방법 • 이전에 설정했던 값과 같게 입력합니다. 세팅법

  23. Network RTK 접속방법 • 측정을 누르시면 됩니다. 세팅법
