3. Bevezetés • A DC hajtásrendszerek tartják pozíciójukat • Az üzemi berendezések korszerűsítésére kedvező alkalom kínálkozik számos iparágban és mindenütt a világon. • A CT változatlanul érdekelt a DC hajtástechnikában Korszerű automatizálási és hálózati képességek az üzem modernizálásához • Unidrive SP szabályozás egyesítése a Mentor teljesítményével • A legújabb tervezési és gyártási eljárások a megbízhatóság növeléséhez • Naprakész névleges feszültségeka globális feszültségszintekhez

5. Az SP technológia előnyeinek érvényesülése • Nagyobb teljesítőképesség az üzem korszerűsítéséhez • Újra felhasználhatók az MII-re és az SP-re kidolgozott alkalmazások • Számos magasabb szintű hajtásfunkció • Sokkal kevesebb egyedi szoftverre van szükség • Az opciók egyetlen közös terméksora a CT hajtásokhoz • A fejlesztés és a támogatás biztosítása • A raktárkészlet karcsúsítása

6. Teljes hajtásrendszer A hálózatba kapcsolt hajtások nagy hatékonyságú vezérlője, automatika- és mozgásvezérlő Inkrementális Inkrementális

7. Fordulatszám-visszacsatolás és gerjesztésszabályozás Tachométeresvisszacsatolás Enkóderesvisszacsatolás Számítottvisszacsatolás Gerjesztés-szabályozás Opciók Standard FXMP25Gerjesztés-szabályozás25A-ig Mentor MP 25 A felettigerjesztésű üzemmódban Integrált gerjesztés-szabályozás

8. Kezelői interfész Hajtásprogramozó és kezelői interfész Opciók Standard Kezelői interfész Bemenet/Kimenet Standard Opciók Távoli I/O

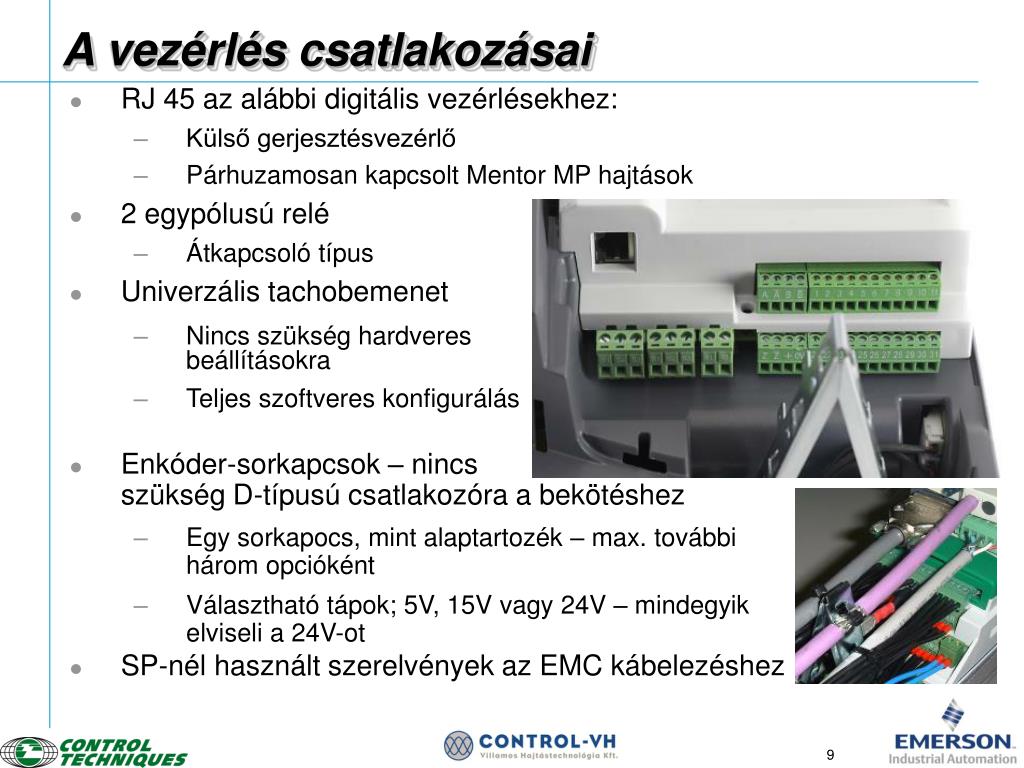

9. A vezérlés csatlakozásai • RJ 45 az alábbi digitális vezérlésekhez: • Külső gerjesztésvezérlő • Párhuzamosan kapcsolt Mentor MP hajtások • 2 egypólusú relé • Átkapcsoló típus • Univerzális tachobemenet • Nincs szükség hardveres beállításokra • Teljes szoftveres konfigurálás • Enkóder-sorkapcsok – nincs szükség D-típusú csatlakozóra a bekötéshez • Egy sorkapocs, mint alaptartozék – max. további három opcióként • Választható tápok; 5V, 15V vagy 24V – mindegyik elviseli a 24V-ot • SP-nél használt szerelvények az EMC kábelezéshez

10. Feladathoz szabható automatizálás Alkalmazások PLC- vagy mozgásvezérlő funkciók felhasználásával Standard Opciók SM – Applications Lite V2 SM – Register Belső PLC SM – Applications Plus Nagy hatékonyságú, dedikált mikroprocesszoros automatika-vezérlő A hálózatba kapcsolt hajtások nagy hatékonyságú vezérlője, automatika- és mozgásvezérlő Nagy sebességű mozgás- és regiszt-rálásvezérlés Könnyen használható belső létralogika

11. Hardveres bemenet/ kimenet Bemenet/Kimenet Opciók Standard Távoli I/O 7 digitális I/O5 analóg I/O2 váltóérint-kezős relé

12. A fordulatszám-visszacsatolás opciói Standard Opciók Számított ford.számTachométerEnkóder Inkrementálisenkóderbemenet /pufferelt kimenet Inkrementálisbemenet Elfogad vagy megismétel minden típusú visszacsatolást, bemenetet és kimenetet

13. Összekapcsolási lehetőségek Visszacsatolás

14. Könnyű átmenet Mentor II-ről Mentor MP-re Az új képességek előnyeinek kihasználásához a Mentor II közvetlenül helyettesíthető a Mentor MP-vel. Azonos helyigény Azonosan elhelyezett erősáramú csatlakozások

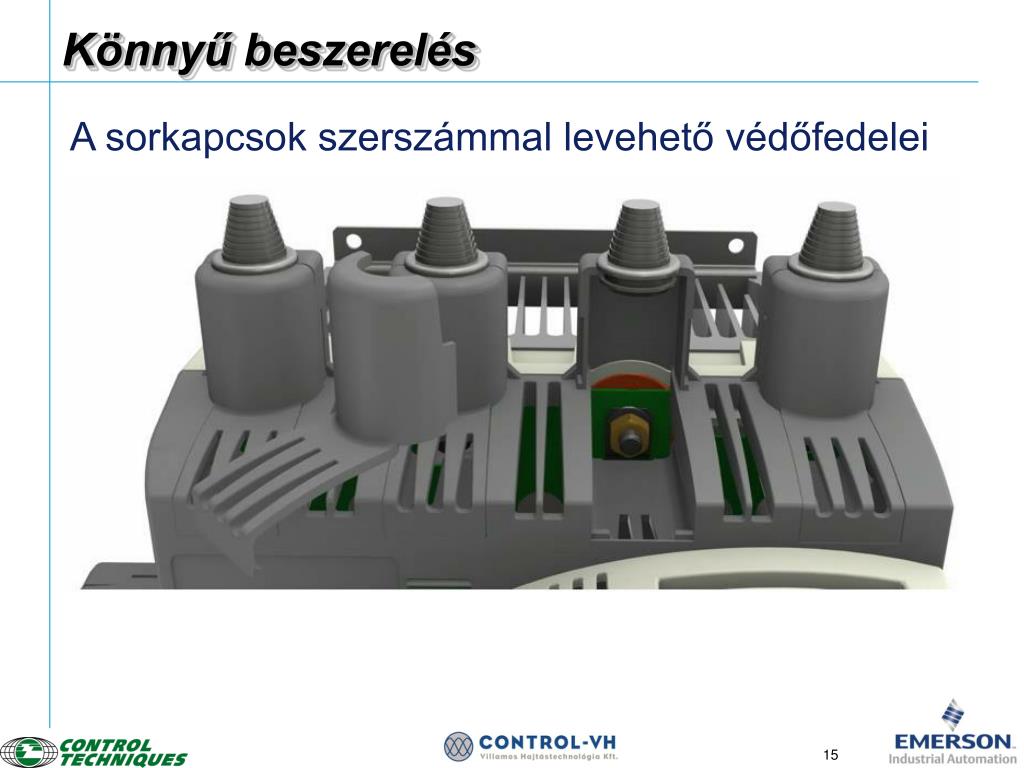

15. Könnyű beszerelés Tool removable terminal shrouds A sorkapcsok szerszámmal levehető védőfedelei

16. A vezérlés védőfedelének könnyű beillesztése

17. Könnyű konfigurálás • Minden paraméterérték gyakorlati mértékegységben van megadva • rpm, Volt, Amp,…stb. • Az ‘S’ meredekség standard képesség • Az áramkorlát-szűkítő könnyebb beállitása (fordulatszámtól függő áramkorlát-beállítás) • Beépített PID-szabályozás

18. Könnyű rendszer-összeállítás • A nagy sebességű DC feszültség-szabályozó ellenőrzőjele • Armatúrafeszültség • DC-busz visszacsatolás

19. Könnyű hozzáférés a segédüzemi biztosítókhoz

20. A Mentor MP alkalmazás környezetbarát A meglévő DC motorok újra-felhasználása Nincs szükség új motorra A DC-hajtások és -motorok hatékonysága sok AC megoldáséval egyenértékű Nagy hatékonyságú megoldás RoHS megfelelés A Mentor MP ólommentesgyártási eljárások alkalmazásával készül Egyszerű visszatáplálómegoldás A Mentor MP lehetővé teszi a mechanikai energia könnyű visszatáplálását a hálózati táphoz Gyakorlatilag a Mentor MP összes szerkezeti eleme újra hasznosítható Újrahasznosítás

21. A kiváló DC hajtás Szoftveres támogatás

22. A CTSoft honlapja

23. A CTSoft átmenet-varázslója A forrás (Mentor II) parameteradatai Mentor II forrásparaméter Mentor II forrásparaméter Forrásparaméter A lassú járatás alapjele Alapértelmezés Jelenlegi érték A rendeltetési hely (Mentor MP) parameter-adatai Mentor MP címparaméter Címparaméter A lassú járatás alapjele Elvégzendő művelet MP alapértelmezés használata Action to be taken MII-es konvertált érték használata Felülbírálás új értékkel Az alábbi számítás elvégzése biztosítja a javasolt érték felhasználását a Mentor MP-ben Information on how the new value has been calculated Az új érték kiszámításának módja

24. CTScope • Jól felszerelt szoftveres oszcilloszkóp • A hajtáson belüli értékváltozások megfigyelésére és vizsgálatára • Gyors időalap a beállításhoz vagy lassú időalap a változások követéséhez • A mérnökök által jól ismert felhasználói interfész

25. SyPTLite • A Mentor MP rendelkezik programozható vezérlővel • A vezérlő – amely a SyPTLite felhasználásával konfigurálható – könnyen kezelhető létralogikai programszerkesztőként alkalmazható a relés logika vagy a mikro-PLC kiváltására.

26. SyPTPro • A SyPTPro egy teljes felszereltségű automatizálási fejlesztési környezet, amely felhasználható egyedi igényeket kielégítő megoldások kidolgozásához egy vagy több hajtást működtető alkalmazások céljára. • A programozási környezet teljes támogatást nyújt három szokásosan használt program-nyelvhez, a funkcióblokkos, létralogikai és strukturált szöveges nyelvekhez • A mozgásvezérlés a többtengelyes megoldásokat is támogató új PLCopen mozgatási nyelv segítségével konfigurálható • A CTNet a hajtások között kapcsolatot teremtő nagy sebességű, determinisztikus hálózat, amely a hajtások, SCADA és I/O összekapcsolásával intelligens hálózati rendszert képez, ahol a SyPTPro kezeli a programozást és a kommunikációt.

27. Az egységbe rendezés elősegítése

28. A kiváló DC hajtás Nagyobb teljesítmény

29. Nagyobb IA – Párhuzamos – 6 ütemű Legfeljebb 4 hajtás párhuzamosan Tirisztor- vezérlés Hidak közötti fojtóra nincs szükség

30. Nagyobb IA - Párhuzamos– 12 ütemű Híd- összekötés Áram- alapjel Hidak közöttifojtó Kisebb felharmonikus-tartalom

31. Nagyobb IA – Soros – 12 ütemű Tirisztor- vezérlés Nagyfeszültségűarmatúra

32. Nagyobb IA – Párhuzamos – 24 ütemű Fázisban eltolt Híd- Híd- Híd- összekötés összekötés összekötés Áram- alapjel Hidak közöttifojtó Hidak közöttifojtó Hidak közöttifojtó Legkisebbfelharmonikus-tartalom

33. A kiváló DC hajtás Hajtás kiválasztása

34. Rendelési kód – felépítés • Megjegyzés: • A rendelés feladásakor válassza ki a szükséges kezelőegység-opciót

35. Kiválasztó-táblázat ésméretek Modell Váz Armatúra-áram(A)* Magas-ság(H) Mély-ség(D) Gerj.-áram(A) Széles-ség(W) Működésnegyedei 575VEN / IECcULus - 600V 480VEN / IECcULus 690VEN / IEC 2 és 4 2 és 4 2 és 4 2 és 4 *Névleges áramok 40C-on, 150%-os túlterheléssel 30s-ig. **Ezen a névleges értéken az 575V-os és a 690V-os hajtások a 150%-os túlterhelést 40C-on 20s-ig, 35C-on pedig 30s-ig viselik el.

36. A kiváló DC hajtás Termékfejlesztés

37. Megbízhatóság – a fő prioritás • A táplálás hathatós védelme Kapcsolási túllövés 1120V Három képesség gondoskodik a Mentor MP fokozott tirisztorvédelméről Túlfeszültség-védelem a tirisztorkapcsolás ideje alatti tranziensekkel szemben Védelem a villámcsapással szemben Intelligens termikus védelem Tápfesz. 450Vrms

38. Villámcsapás Az IEC 61800-5-1 szabványból 6kV-os lökőfeszültséga hálózatifeszültség-csúcson

39. Egyedülálló 3 fokozatú túlfeszültség-védelem Külsőleg szerelt ellenállás(ha szükséges) 1. A kapcsolási tranziensek által okozott túlfeszültségeket nagy kapacitású elektrolt kondenzátorok fogják meg. 2. A tranziensek alatt tárolt energia az áramköri lapon elhelyezett ellenállásokon disszipálódik, de különleges körülmények fennállása esetén külső ellenállás is beszerelhető. 3. Gázkisülési cső és fémoxid-varisztor is alkalmazható a villámcsapások kiszűrésére.

40. Villámcsapások elviselése • A Mentor MP villámvédelmének működése Ellenőrző vizsgálatunkban 6000V-os impulzust (villámláskor erre lehet számítani) alkalmaztunk, ami az 1500V-os elviselhető szintre csökkent a hajtás belsejében. 6000V-os szimulált villámcsapás

41. A Mentor MP termikus viselkedésének kezelése • Termikus CAD (számítógéppel segített tervezés) A korszerű termikus modellezés lehetővé teszi a hűtés optimalizálását és a termék hosszú élettartamának biztosítását.

42. Szilárd felépítésés praktikus összeépítés A hordozó váz az új, nagy szilárdságú SMC (szálerősítésű műanyag) kompozitot használja fel Chassis uses new strong SMC material Az alulról kezdődő összeépítés előnyösebben kialakított konstrukciót tesz lehetővé Bottom up assembly enables a more efficient construction

43. Biztonsági szigetelés (szabadalmaztatás alatt) Galvanikus leválasztás gondoskodik a teljesítmény- és a vezérlőáramkörök egymástól való elektromos elkülönítéséről A legtöbb AC hajtás alapmegoldásként galvanikus leválasztást alkalmaz, a DC hajtások azonban hagyományosan nem ezt a megoldást követik. A Mentor MP galvanikus leválasztást valósít meg egy újszerű eljárás felhasználásával, amelyre a Control Techniques szabadalmat kért. Galvanikus leválasztás Illeszkedés külső készülékhez vagy hálózatokhoz Nagyfeszültségűteljesítményelektronika Vezérlőelektronika

44. Egyedülálló biztonsági szigetelés Kétprocesszoros kialakítás Zavarszűrő Patent pending Nagy impedanciájúszigetelés Kisfeszültségűteljesítmény-elektronika(16 bitesmikroproc.) Vezérlő-elektronika(32 bites mikroproc.) Galvanikusleválasztás

45. Két processzor alkalmazásának előnyei • Galvanikus leválasztás • Megvédi a felhasználó készülékét, pl. a PLC-t. • Kevés összeköttetés • Fokozott megbízhatóság • Olcsó gerjesztésszabályozó • Szigetelés nélküli áram-visszacsatolás és kapumeghajtók • Megkönnyíti a Unidrive SP szoftver integrálását a Mentor MP hajtásba

46. FXMP25 – Külső gerjesztésszabályozó

47. Erősáramú csatlakozások

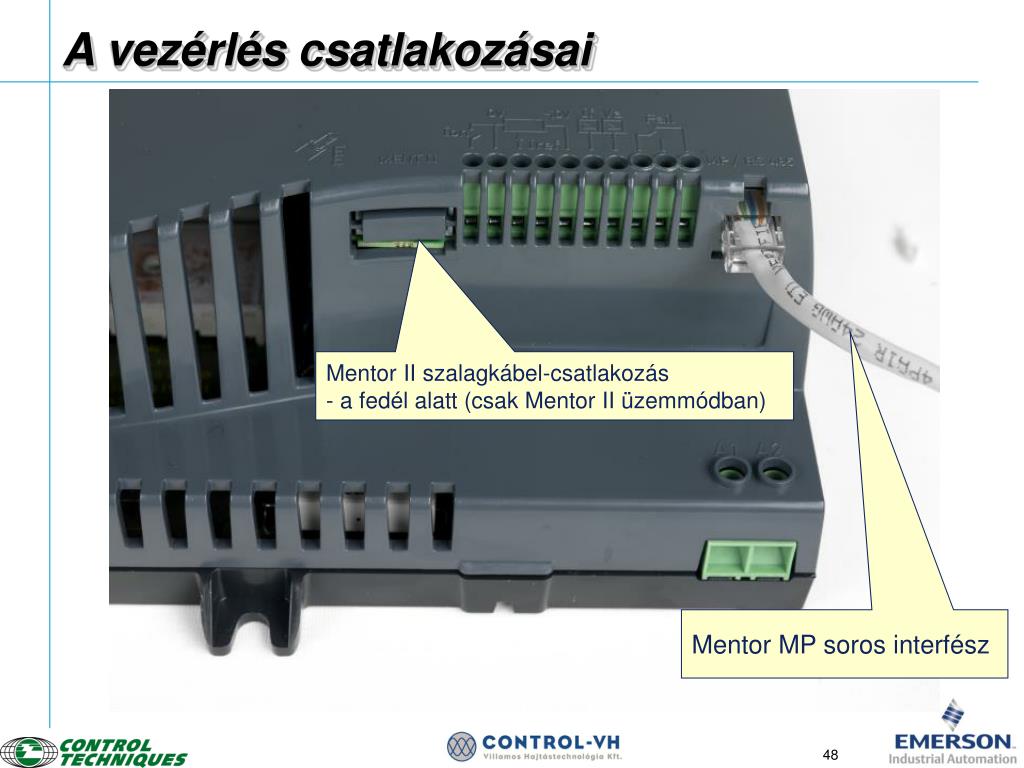

48. A vezérlés csatlakozásai Mentor II szalagkábel-csatlakozás- a fedél alatt (csak Mentor II üzemmódban) Mentor MP soros interfész

49. Az FXMP25 legfőbb előnyei • Nagyobb gerjesztőáram, például régi motorok új rendszerbe történő beillesztéséhez • Teljes szabályozást szolgáltató 2 ellenpárhuzamos tirisztorhíd • Gerjesztőáram-fokozás, ahol a természetes lecsengés túl lassú • Vezérorsó-motorok nagy gerjesztési időállandóval • Kis dinamikus nyomaték irányváltása a gerjesztés megfordításával • Csak kétnegyedes hajtásra van szükség – költségcsökkentés • Fizikai méretei megegyeznek az FXM5-el, ha régi berendezést kell feljavítani • Parameterkezelés a Mentor-menü felhasználásával: • MP (RS485) • MII (FXM5 kiváltása) • Önálló működtetés: a beépített kezelőegység konfigurálja

50. Összefoglalás • A DC hajtásrendszerek nagy jövő előtt állnak • Gazdaságos és kis kockázattal járó üzem-korszerűsítések • Fejlesztés a legújabb technológia felhasználásával • A Control Techniques piaci részesedése növekszik • A Control Techniques folytatja beruházásait • A Mentor MP lehetőséget teremt számunkra, hogy befolyásunk tovább növekedjen a DC hajtások piacán
