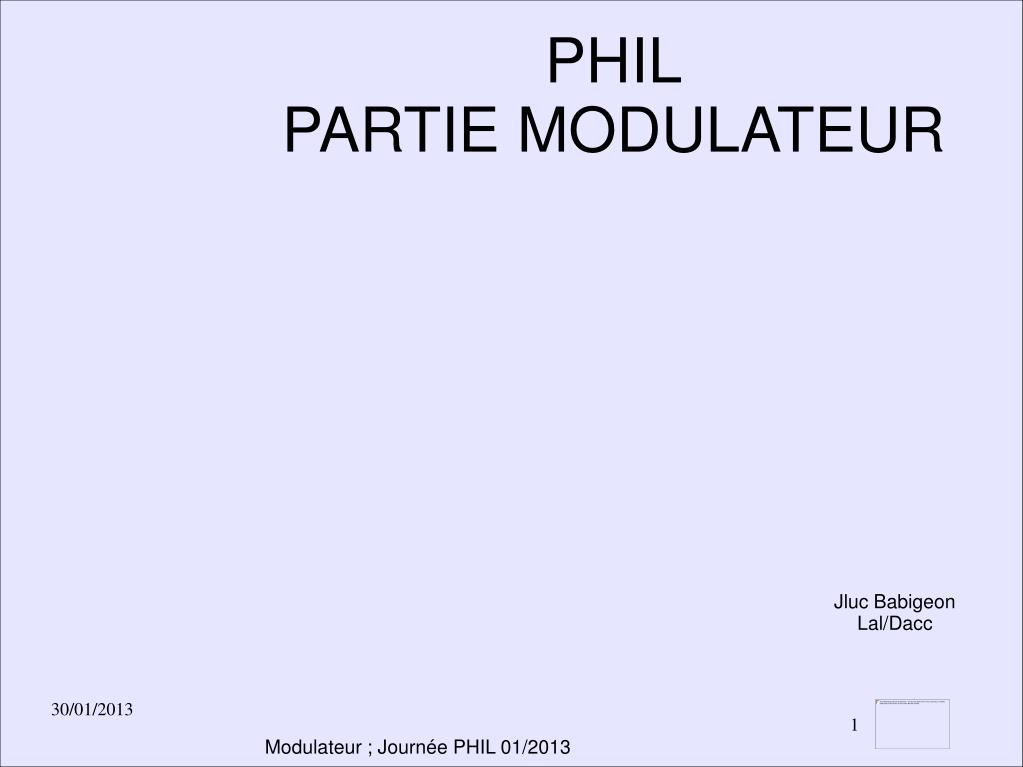

  1. Jluc Babigeon Lal/Dacc PHILPARTIE MODULATEUR

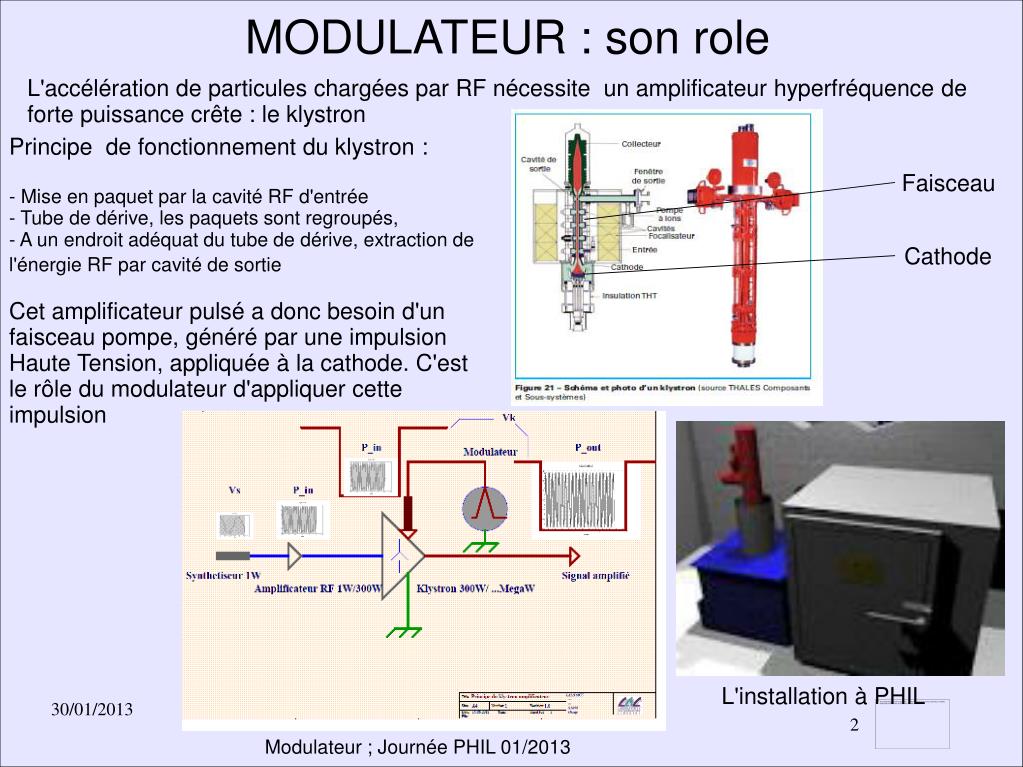

  2. MODULATEUR : son role L'accélération de particules chargées par RF nécessite un amplificateur hyperfréquence de forte puissance crête : le klystron Principe de fonctionnement du klystron : - Mise en paquet par la cavité RF d'entrée - Tube de dérive, les paquets sont regroupés, - A un endroit adéquat du tube de dérive, extraction de l'énergie RF par cavité de sortie Faisceau Cathode Cet amplificateur pulsé a donc besoin d'un faisceau pompe, généré par une impulsion Haute Tension, appliquée à la cathode. C'est le rôle du modulateur d'appliquer cette impulsion L'installation à PHIL

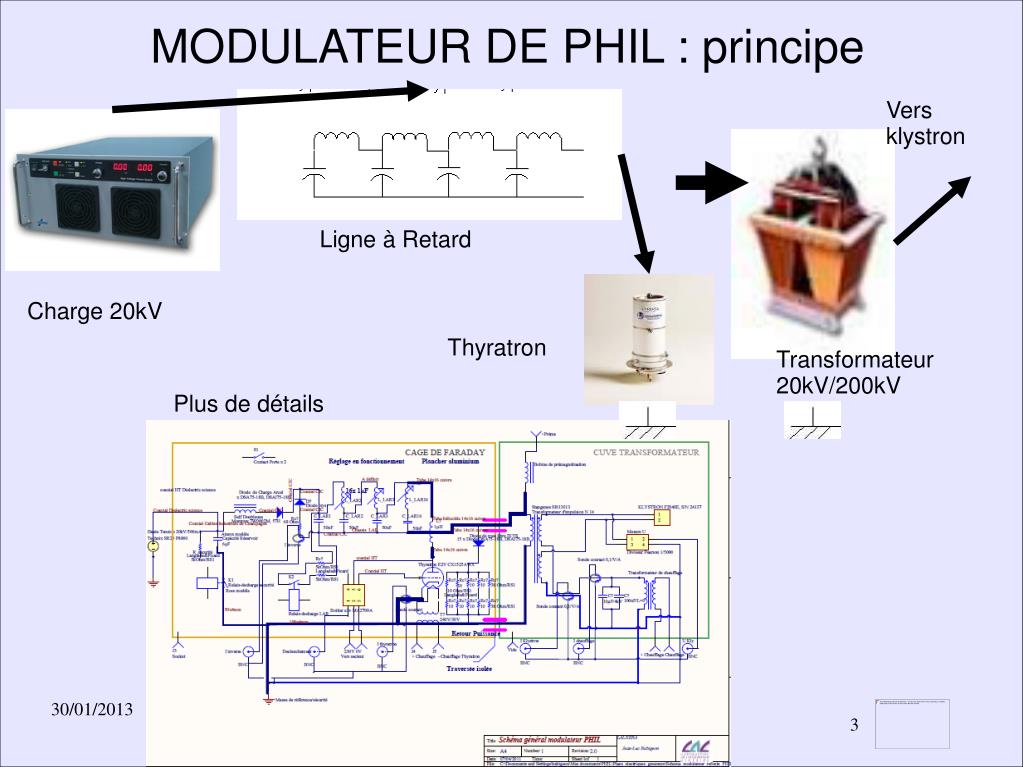

  3. MODULATEUR DE PHIL : principe Vers klystron Ligne à Retard Charge 20kV Thyratron Transformateur 20kV/200kV Plus de détails

  4. MODULATEUR : historique de l'installation 2006 : Définition et achats 2006/2008 : Implantation et mise au point ********************************************************************************* 2009/2010 : Cyclages, constat de nécessité d'amélioration (tenue incendie, qualité des câblages) 2010/2011 : refonte câblages de la cabine et de la cuve, retests 2012 : investigations CEM 2013 : CEM et projets d'amélioration des performances Maintenance et mise en place de la qualité (SB)

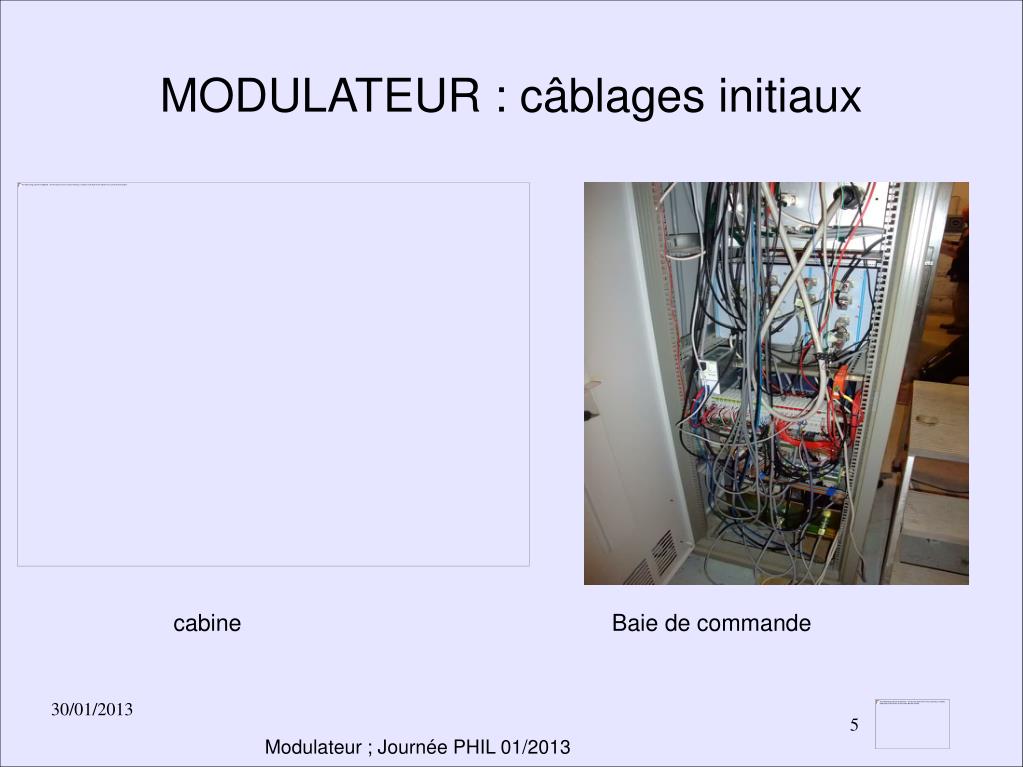

  5. MODULATEUR : câblages initiaux cabine Baie de commande

  6. Problèmes de fonctionnement en 2010/2011 Mesures au primaire (thyratron) Perturbation HF sur la sortie THT

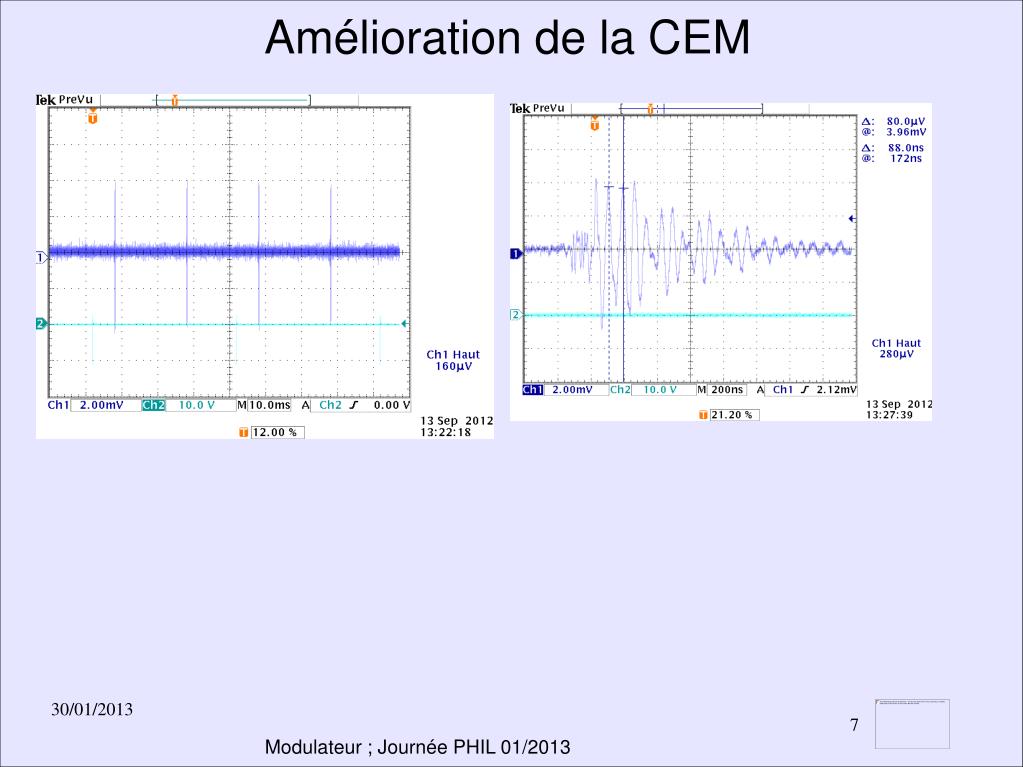

  7. Amélioration de la CEM

  8. NOUVELLE IMPLANTATION Cette implantation a été prévue pour le réglage automatique de la réduction des ripple

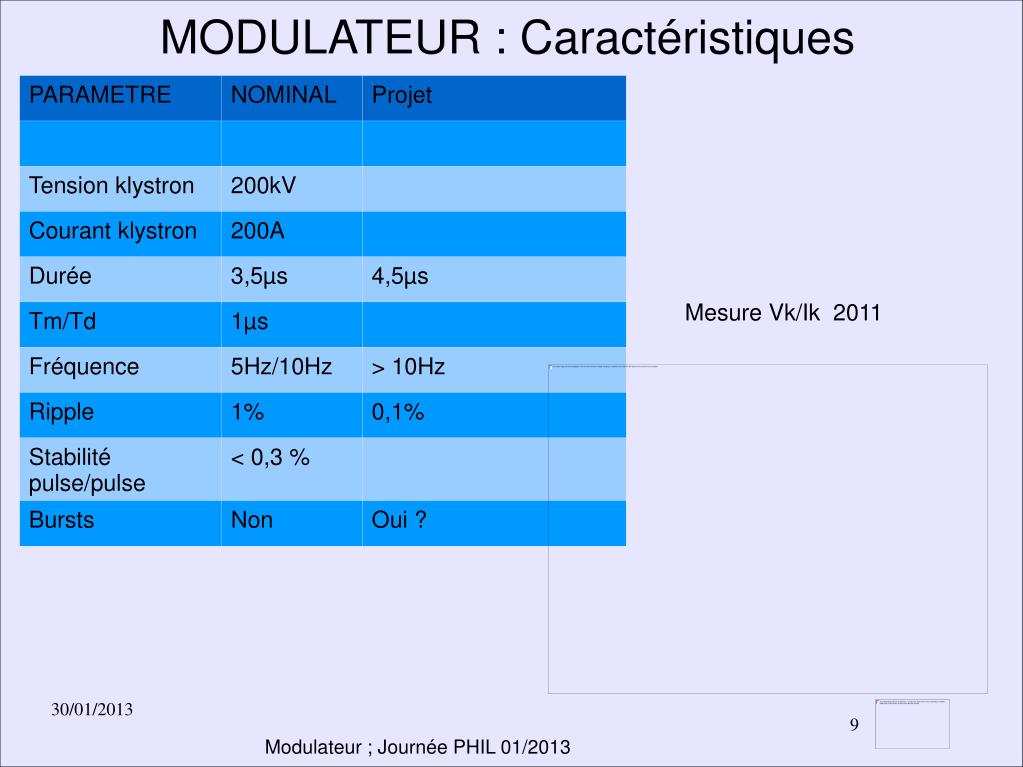

  9. MODULATEUR : Caractéristiques Mesure Vk/Ik 2011

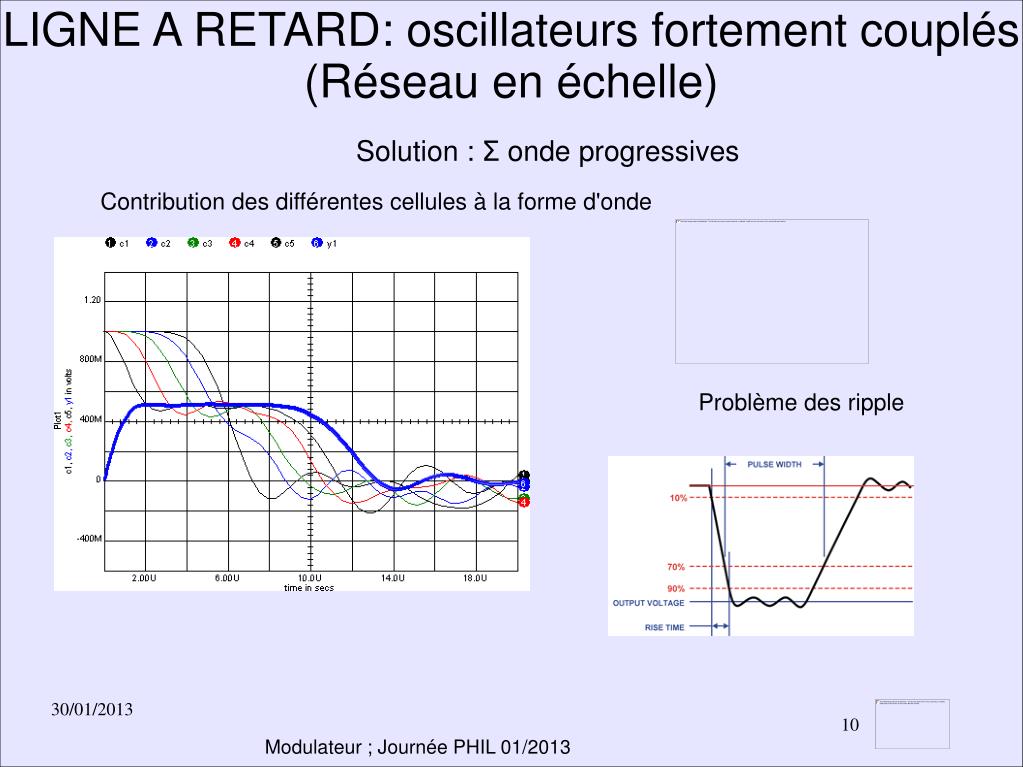

  10. LIGNE A RETARD: oscillateurs fortement couplés(Réseau en échelle) Solution : Σ onde progressives Contribution des différentes cellules à la forme d'onde Problème des ripple

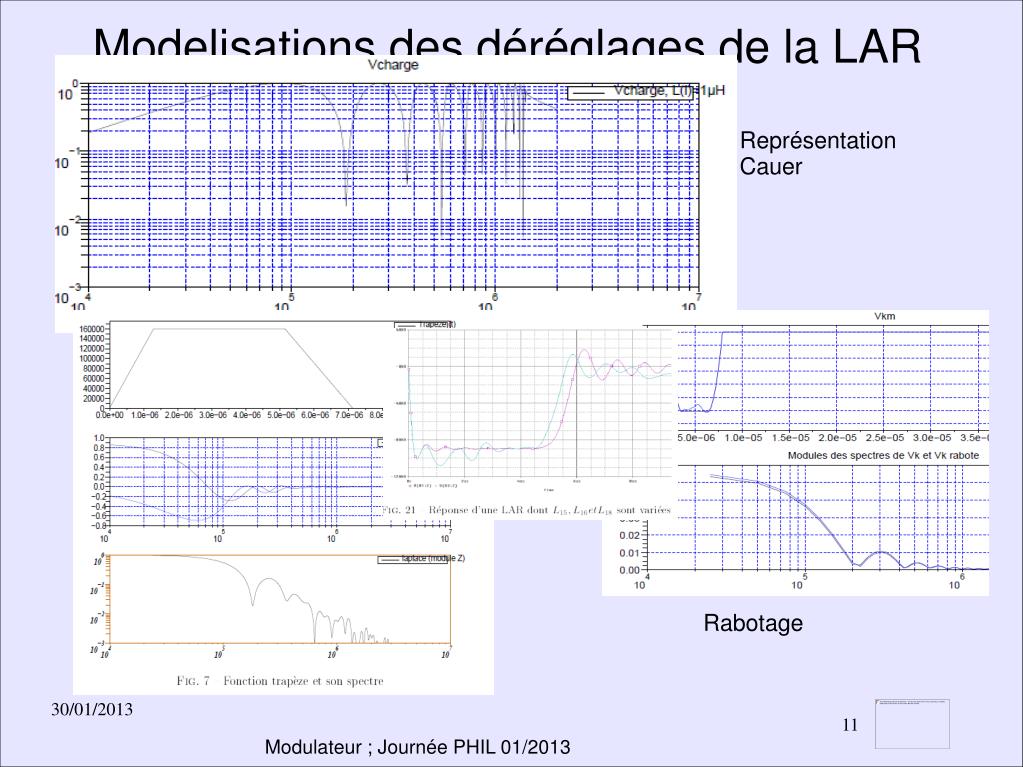

  11. Modelisations des déréglages de la LAR Représentation Cauer Rabotage

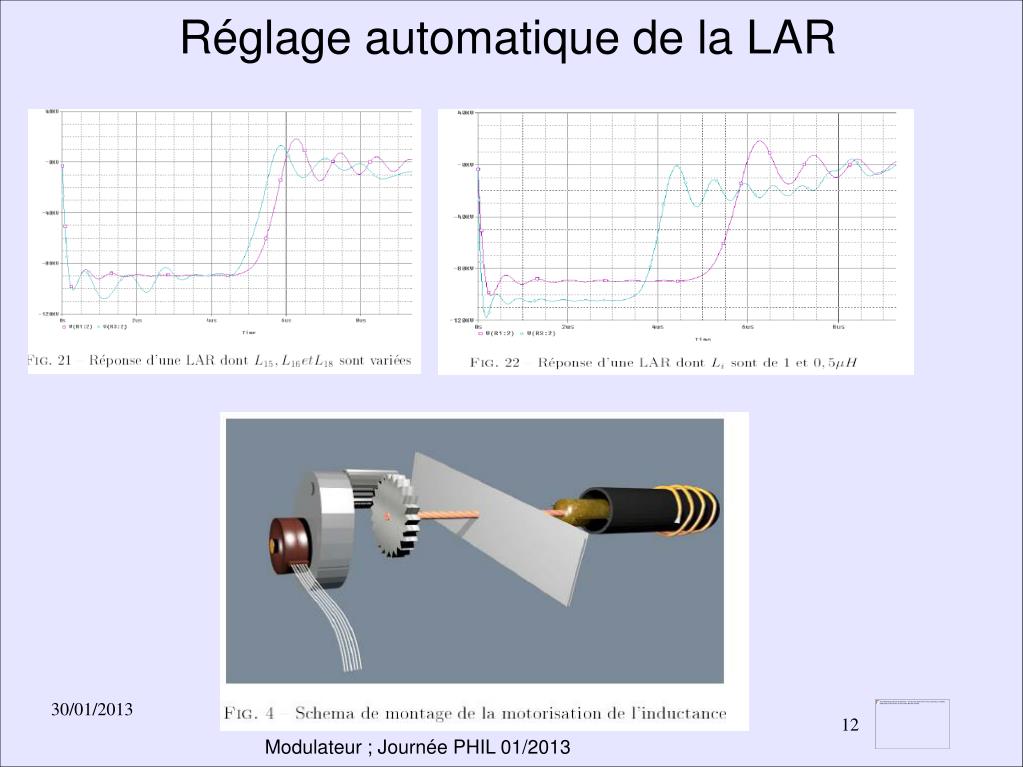

  12. Réglage automatique de la LAR

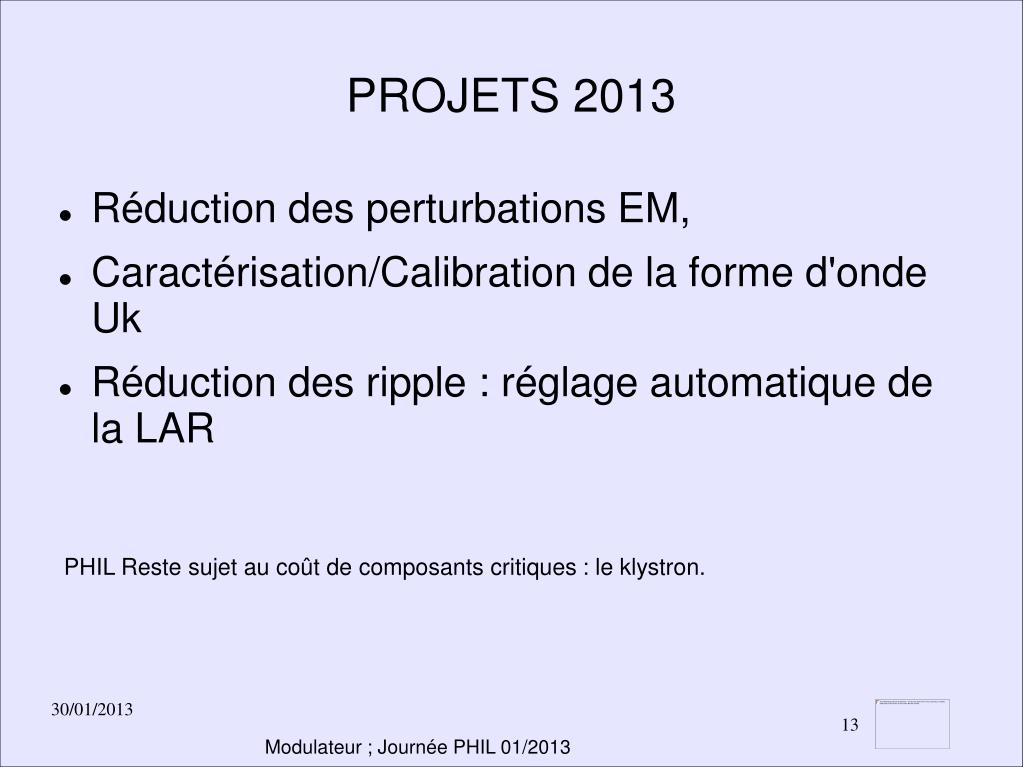

  13. PROJETS 2013 • Réduction des perturbations EM, • Caractérisation/Calibration de la forme d'onde Uk • Réduction des ripple : réglage automatique de la LAR PHIL Reste sujet au coût de composants critiques : le klystron.
