EGC-191 Terminal Monedero de WiFi

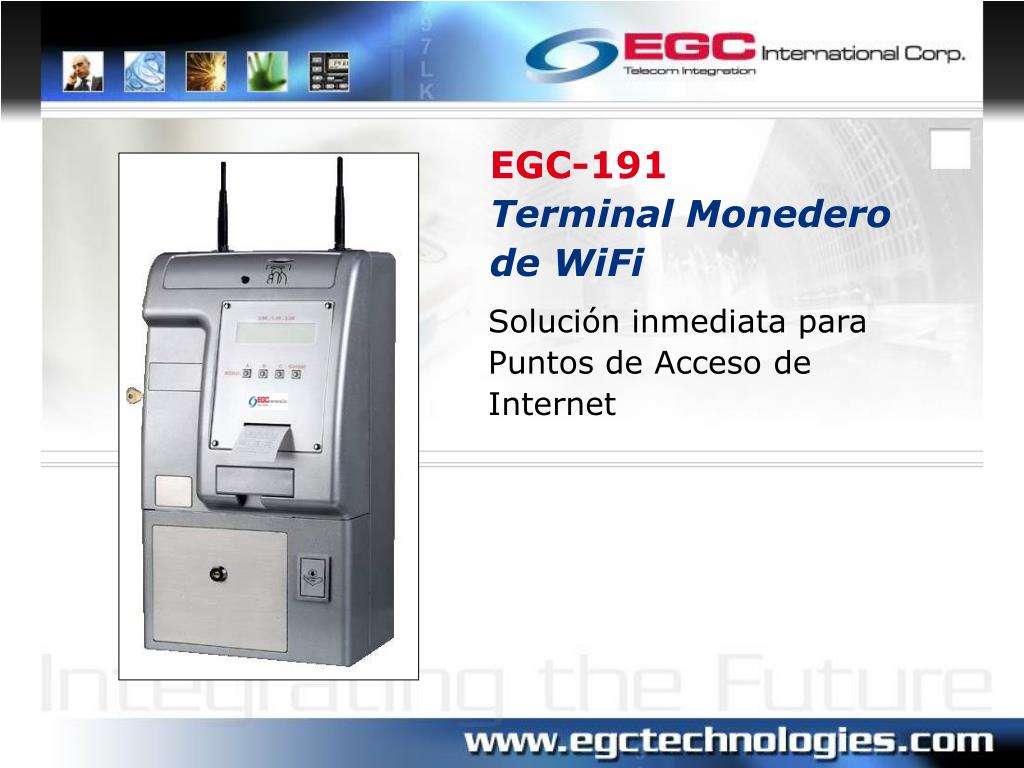

1. EGC-191Terminal Monedero de WiFi Solución inmediata para Puntos de Acceso de Internet

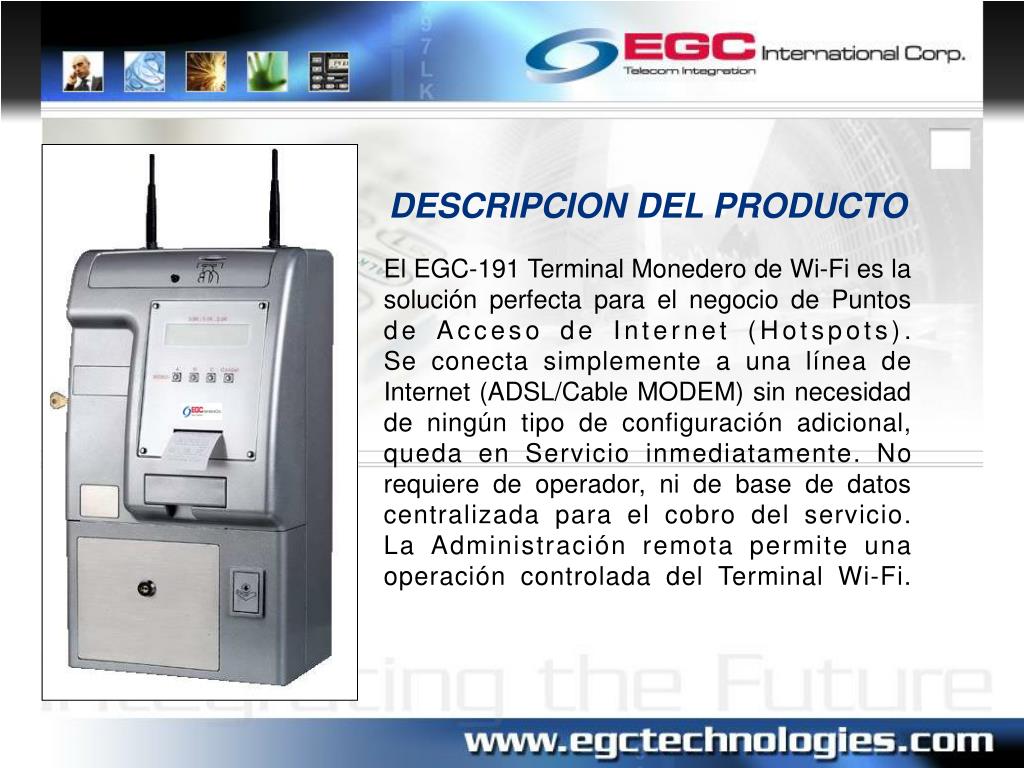

2. DESCRIPCION DEL PRODUCTO El EGC-191 Terminal Monedero de Wi-Fi es la solución perfecta para el negocio de Puntos de Acceso de Internet (Hotspots). Se conecta simplemente a una línea de Internet (ADSL/Cable MODEM) sin necesidad de ningún tipo de configuración adicional, queda en Servicio inmediatamente. No requiere de operador, ni de base de datos centralizada para el cobro del servicio. La Administración remota permite una operación controlada del Terminal Wi-Fi.

3. Ranura para monedas Pantalla LCD Antena intercambiable Botones de selección (A, B, C) Gateway inhalambrico interno Botón de Cancelación Para retorno de monedas Cerradura del Terminal Salida del tiquete impreso Salida para retorno de monedas Impresora de Papel térmico Alcancía interna Cerradura de la Alcancía interna

4. Presione uno de los tres botones (A/B/C) para seleccionar el tiempo de conexión Lea en la pantalla la cantidad de dinero que debe depositar Deposite las monedas correspondientes Retire el tiquete impreso

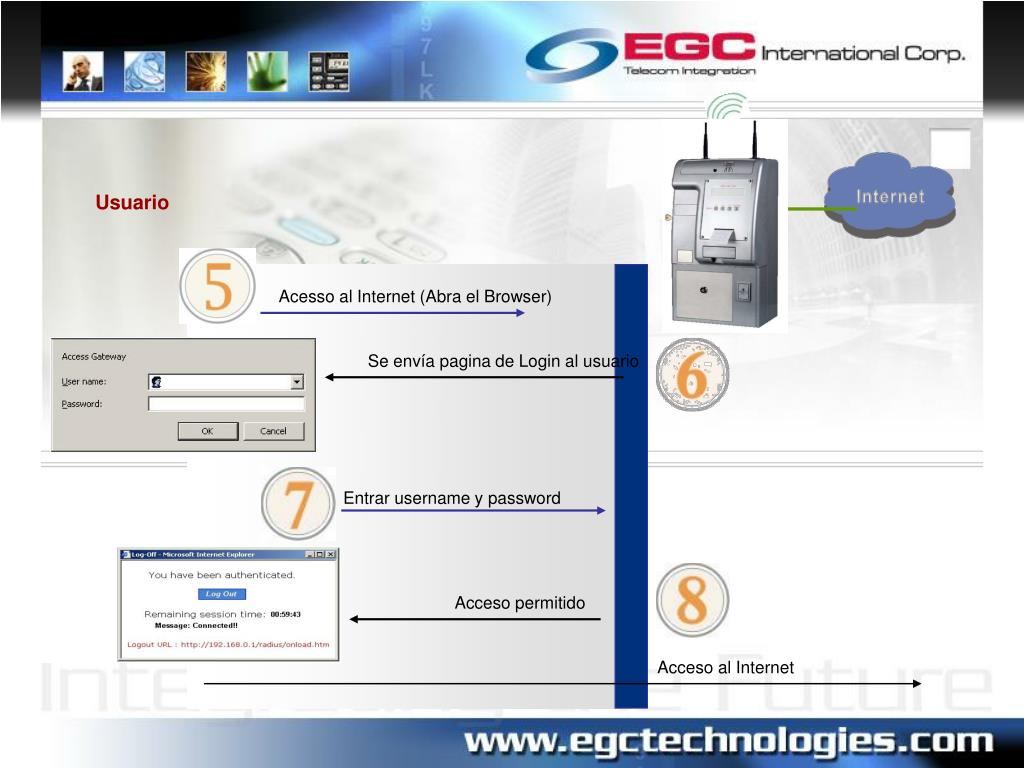

5. Acesso al Internet (Abra el Browser) Se envía pagina de Login al usuario Entrar username y password Acceso permitido Acceso al Internet Usuario

6. Topología Básica xDSL/Cable Modem

7. Valiosas Funciones de Red Conexión IP automática HTTP Proxy Transparente Servidor DHCP Re-direccionamiento de Email Diversas Conexiones WAN Cliente NTP DNS Dinámica

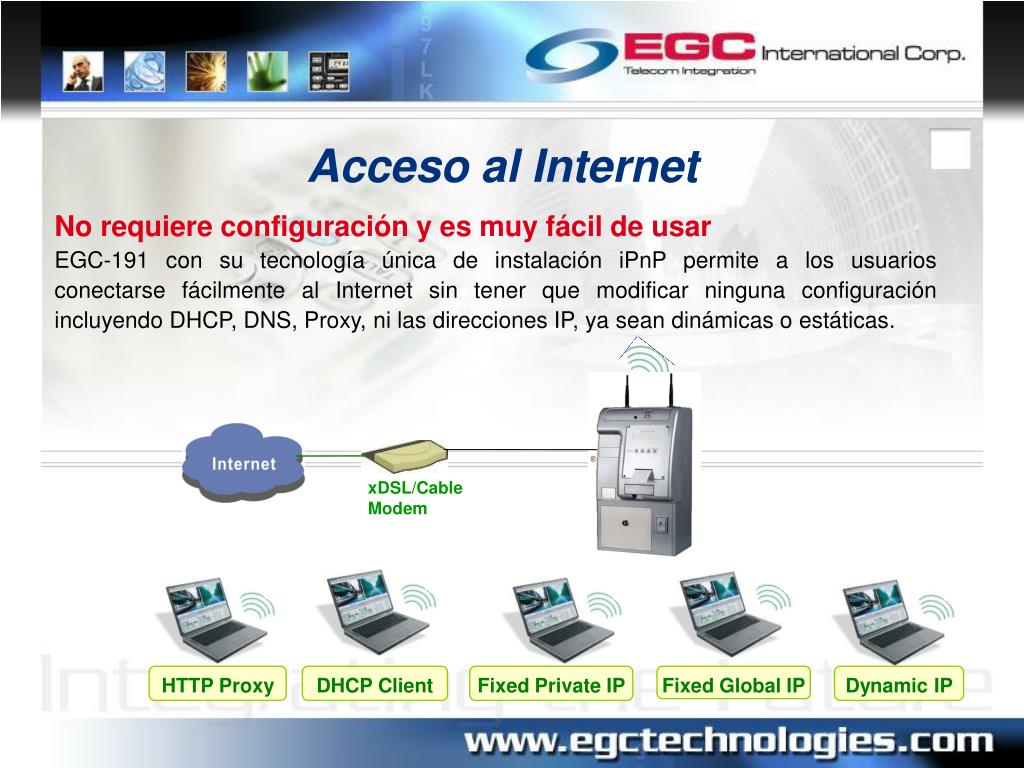

8. Acceso al Internet No requiere configuración y es muy fácil de usar EGC-191 con su tecnología única de instalación iPnP permite a los usuarios conectarse fácilmente al Internet sin tener que modificar ninguna configuración incluyendo DHCP, DNS, Proxy, ni las direcciones IP, ya sean dinámicas o estáticas. xDSL/Cable Modem HTTP Proxy DHCP Client Fixed Private IP Fixed Global IP Dynamic IP

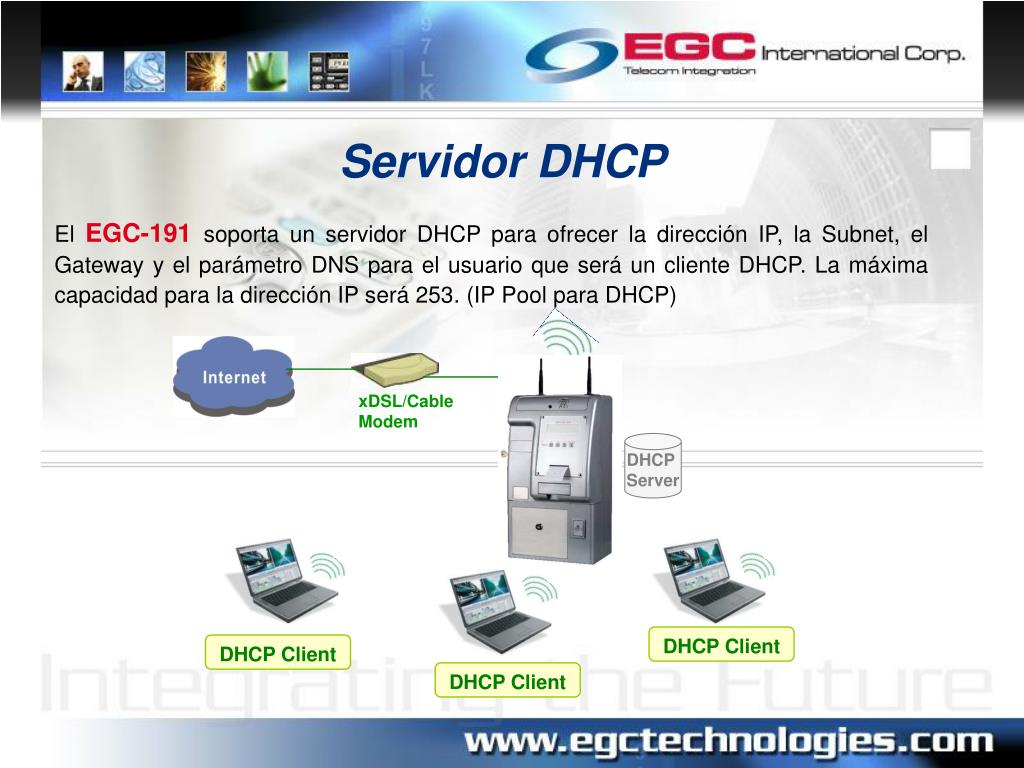

9. Servidor DHCP El EGC-191soporta un servidor DHCP para ofrecer la dirección IP, la Subnet, el Gateway y el parámetro DNS para el usuario que será un cliente DHCP. La máxima capacidad para la dirección IP será 253. (IP Pool para DHCP) xDSL/Cable Modem DHCP Server DHCP Client DHCP Client DHCP Client

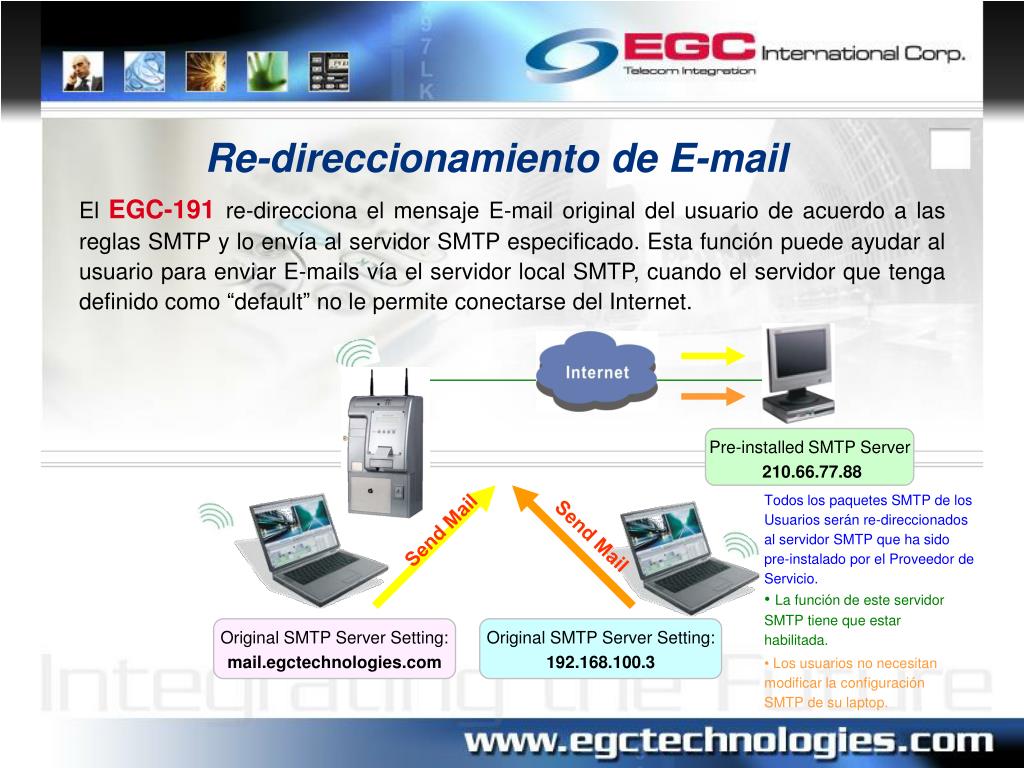

10. Re-direccionamiento de E-mail El EGC-191re-direcciona el mensaje E-mail original del usuario de acuerdo a las reglas SMTP y lo envía al servidor SMTP especificado. Esta función puede ayudar al usuario para enviar E-mails vía el servidor local SMTP, cuando el servidor que tenga definido como “default” no le permite conectarse del Internet. Pre-installed SMTP Server 210.66.77.88 Todos los paquetes SMTP de los Usuarios serán re-direccionados al servidor SMTP que ha sido pre-instalado por el Proveedor de Servicio. Send Mail Send Mail • La función de este servidor SMTP tiene que estar habilitada. • Los usuarios no necesitan modificar la configuración SMTP de su laptop. Original SMTP Server Setting: mail.egctechnologies.com Original SMTP Server Setting: 192.168.100.3

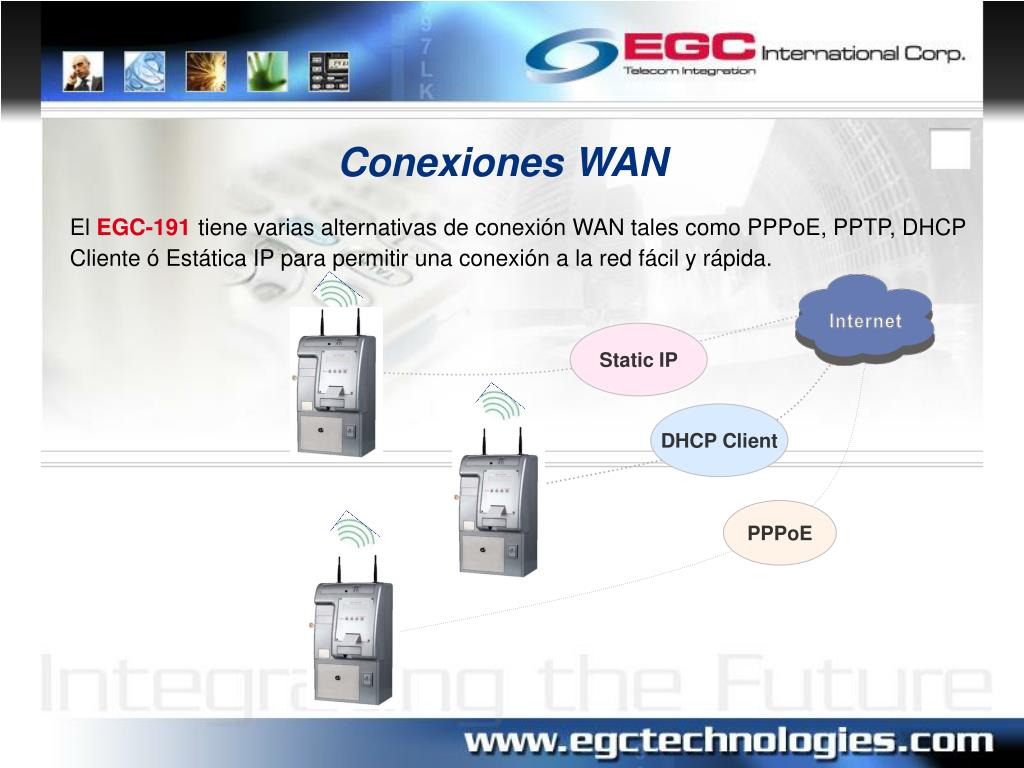

11. Conexiones WAN El EGC-191tiene varias alternativas de conexión WAN tales como PPPoE, PPTP, DHCP Cliente ó Estática IP para permitir una conexión a la red fácil y rápida. Static IP DHCP Client PPPoE

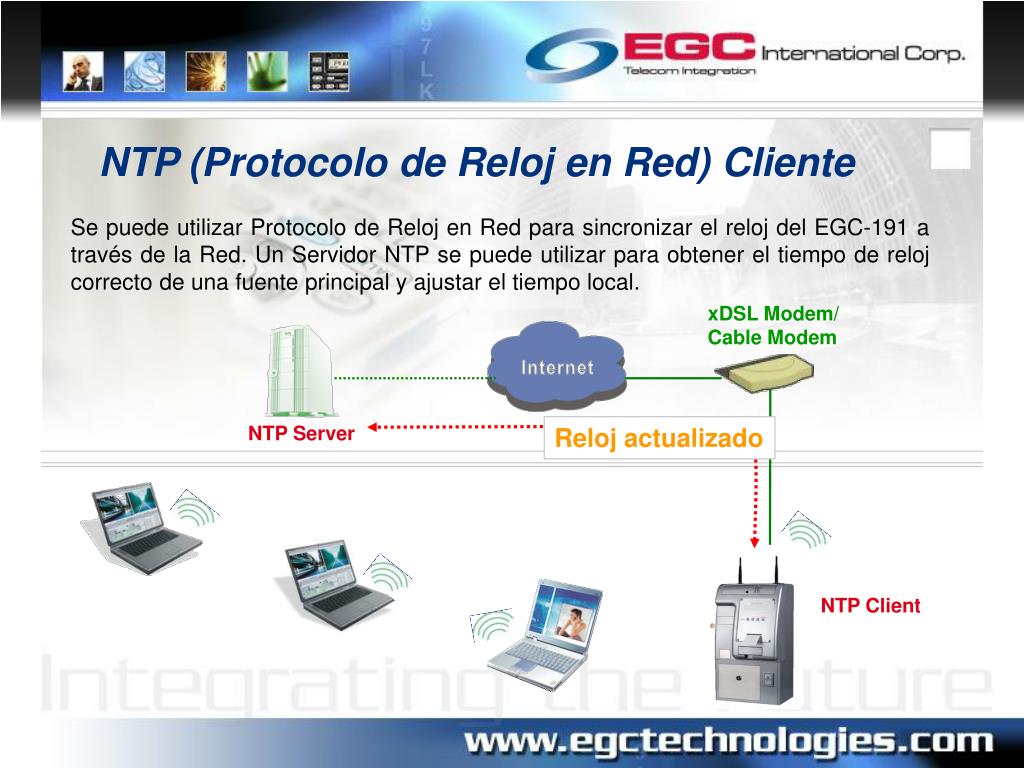

12. NTP (Protocolo de Reloj en Red) Cliente Se puede utilizar Protocolo de Reloj en Red para sincronizar el reloj del EGC-191a través de la Red. Un Servidor NTP se puede utilizar para obtener el tiempo de reloj correcto de una fuente principal y ajustar el tiempo local. xDSL Modem/ Cable Modem NTP Server Reloj actualizado NTP Client

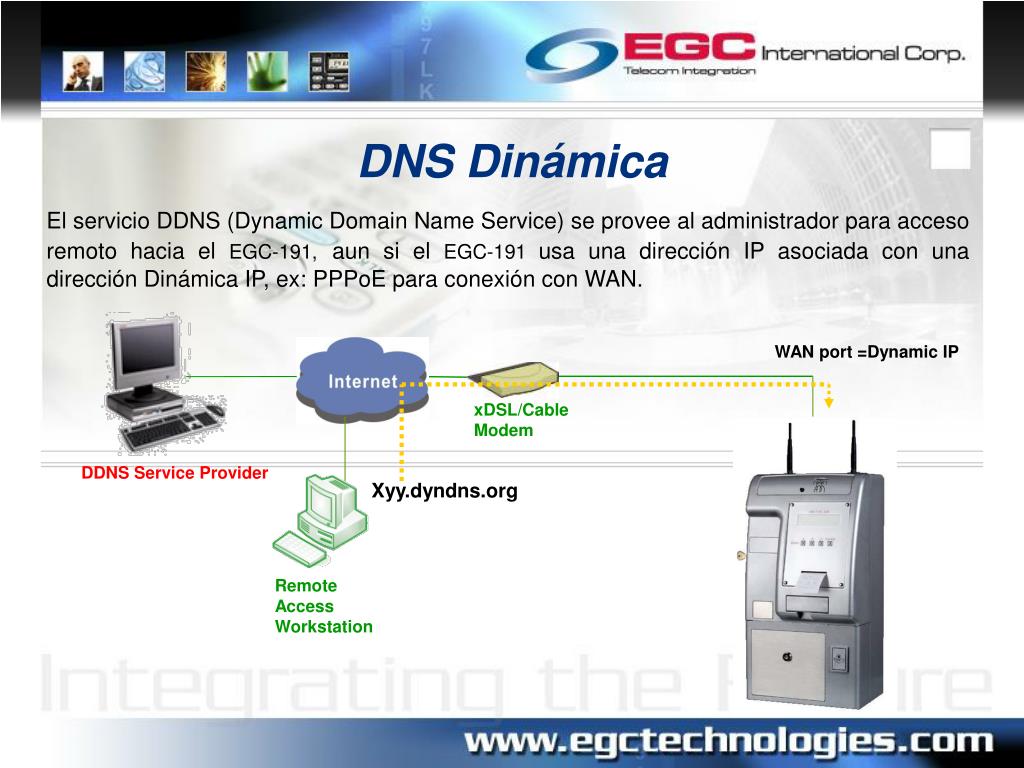

13. DNS Dinámica El servicio DDNS (Dynamic Domain Name Service) se provee al administrador para acceso remoto hacia el EGC-191,aun si el EGC-191usa una dirección IP asociada con una dirección Dinámica IP, ex: PPPoE para conexión con WAN. WAN port =Dynamic IP xDSL/Cable Modem DDNS Service Provider Xyy.dyndns.org Remote Access Workstation

14. Cuenta de Usuario y Autenticación Autenticación basada en pagina WEB Autenticación Local Plan de Tarifas customisable Botones A,B,C para selección de tiempo Tarifas visualizadas en Pantalla Lista de Cuentas de usuario

15. Autenticación basada en página WEB La página de “Login” le muestra al usuario la ventana donde debe entrar el “username” y el “password” para tener acceso al Internet. Usuarios sin “username” y “password” válidos no pueden tener acceso al Internet. ADSL Modem Blocked Login Page Login Page Login Page Sin credenciales válidas Con credenciales válidas Con credenciales válidas

16. Acceso al Internet (Abrir Browser) Envío de pagina de “Login “ Escribir “username” y “password” Acceso permitido o bloqueado Acceso al Internet Autenticación Local Login Page Usuario

17. Botones de selección de Tarifas Permite la definición de Tarifas de tiempo de acceso al Internet para que el usuario las seleccione con los botones correspondientes. Button C Button B Button A

18. Pantalla de Información Cuando el usuario oprime el botón para seleccionar la tarifa, el tiempo y el costo del servicio aparecen en la pantalla LCD.

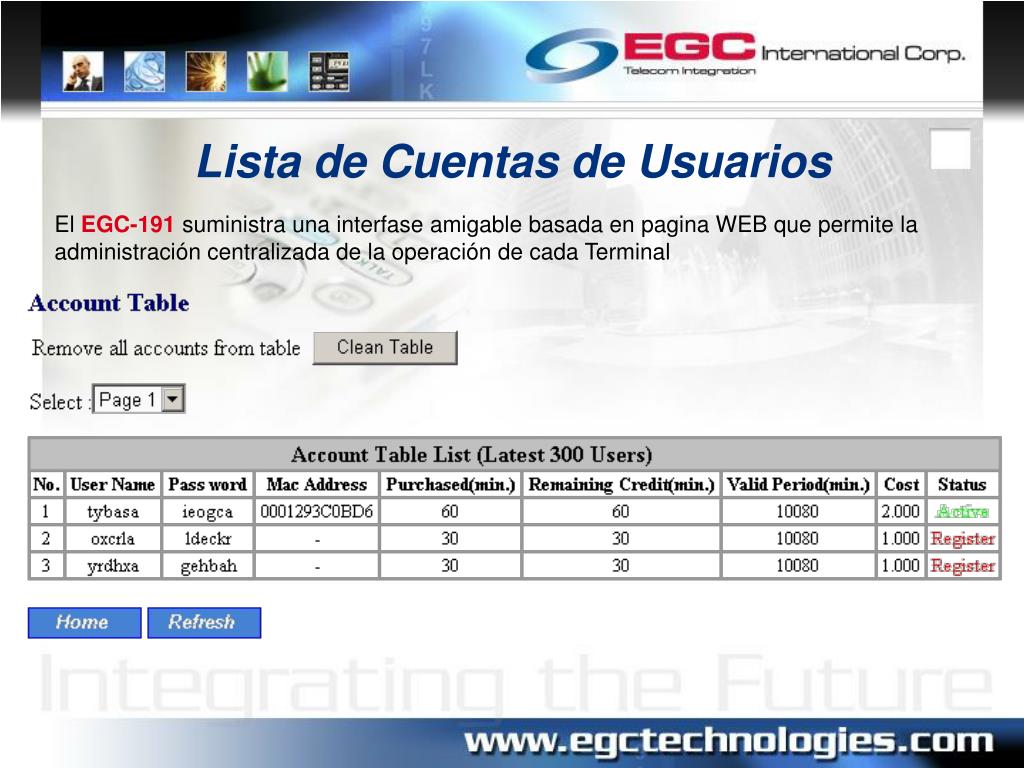

19. Lista de Cuentas de Usuarios El EGC-191suministra una interfase amigablebasada en paginaWEB que permite la administración centralizada de la operación de cada Terminal

20. Especificaciones Wireless 802.11b/g Wireless LAN 64/128-bit WEP Encryption WPA Encryption

21. 802.11b/g Wireless LAN xDSL / Cable Modem 802.11b/g Wireless PC portatil con11b/g Tarjeta de Wireless PC portatil con11b/g Tarjeta de Wireless

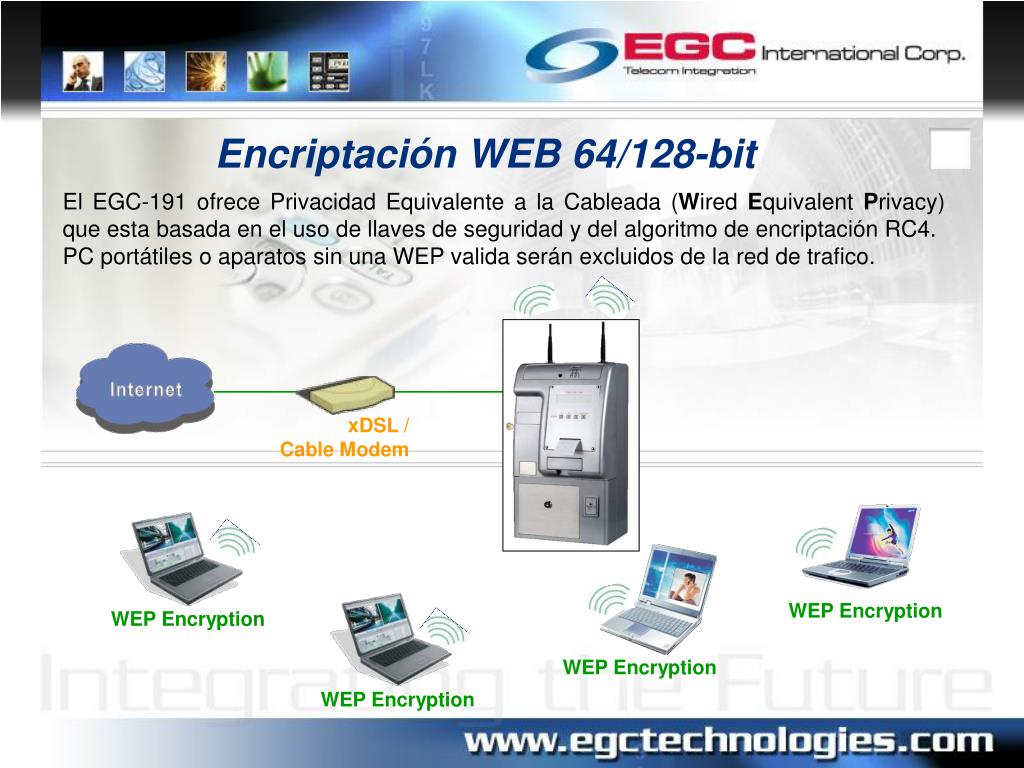

22. Encriptación WEB 64/128-bit El EGC-191 ofrece Privacidad Equivalente a la Cableada (Wired Equivalent Privacy) que esta basada en el uso de llaves de seguridad y del algoritmo de encriptación RC4. PC portátiles o aparatos sin una WEP valida serán excluidos de la red de trafico. xDSL / Cable Modem WEP Encryption WEP Encryption WEP Encryption WEP Encryption

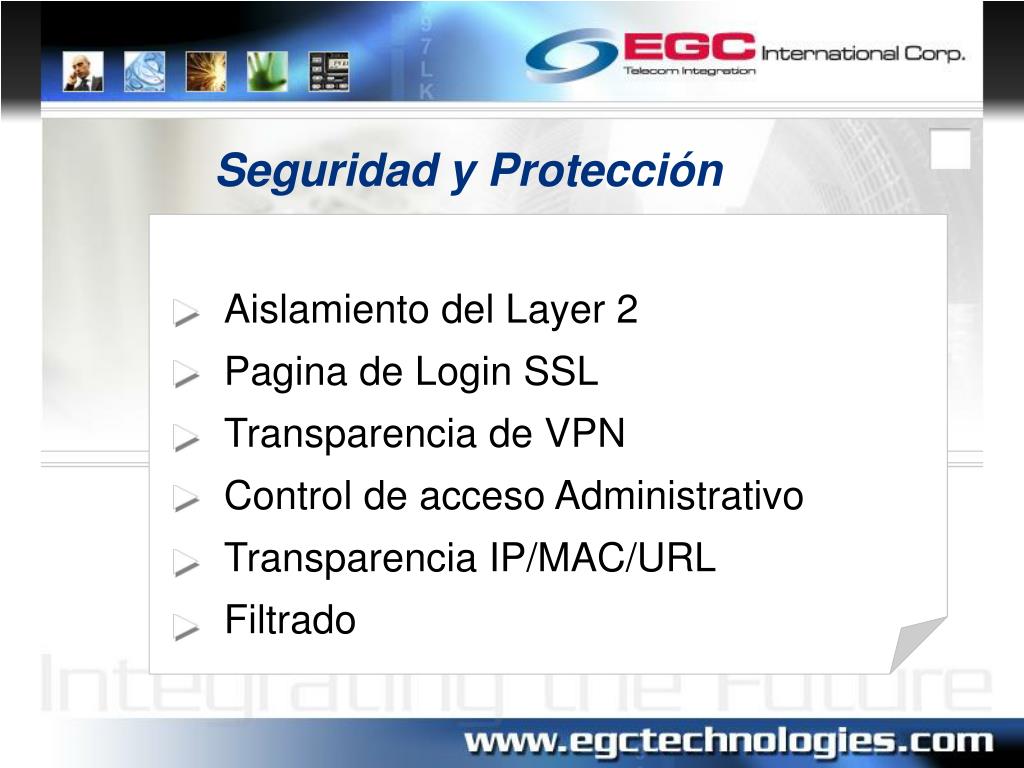

23. Seguridad y Protección Aislamiento del Layer 2 Pagina de Login SSL Transparencia de VPN Control de acceso Administrativo Transparencia IP/MAC/URL Filtrado

24. Aislamiento del Layer 2 Esta función permite que cada usuario no pueda comunicarse con los demás aun cuando están en la misma sub-red. Esta es la mejor solución para la seguridad de un Punto de Acceso (Hotspot Security). No se permite que los datos de un computador sean compartidos con los demás. ADSL Modem IP: 192.168.1.1 Subnet: 255.255.255.0 Gateway: 192.168.1.254 IP: 192.168.1.2 Subnet: 255.255.255.0 Gateway: 192.168.1.254 IP: 192.168.1.3 Subnet: 255.255.255.0 Gateway: 192.168.1.254

25. Pagina de Login SSL Se provee una pagina de “Login” SSL con protección del “username” y del “password” para el acceso del usuario a la red de Internet. ADSL Modem Los datos del “Username/Password” del usuario son encriptados, en caso que los paquetes sean capturados, no es posible que puedan ser descifrados. Pagina SSL de Seguridad Username =???????? Password =?????????

26. PPTP VPN Server PPTP VPN Client IPSec VPN Server IPSec VPN Client Transparencia VPN La transparencia VPN permite a los usuarios que tienen VPN o software de túnel de seguridad para conectarse a los servidores VPN de sus compañías, que lo puedan hacer. Company A Túnel de Seguridad Mail FTP Company B Mail FTP

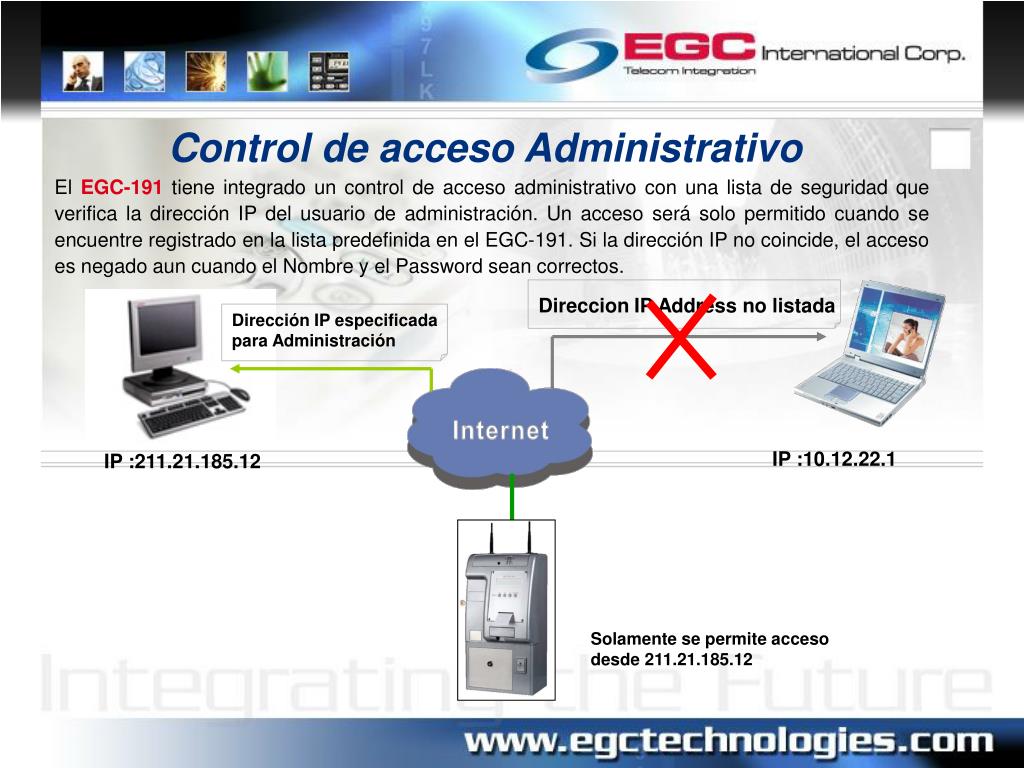

27. Direccion IP Address no listada Control de acceso Administrativo El EGC-191tiene integrado un control de acceso administrativo con una lista de seguridad que verifica la dirección IP del usuario de administración. Un acceso será solo permitido cuando se encuentre registrado en la lista predefinida en el EGC-191. Si la dirección IP no coincide, el acceso es negado aun cuando el Nombre y el Password sean correctos. Dirección IP especificada para Administración IP :10.12.22.1 IP :211.21.185.12 Solamente se permite acceso desde 211.21.185.12

28. Web Browser Transparencia IP/ MAC/ URL • Esta función de transparencia permite definir accesos sin autenticación basados en las condiciones siguientes: • Dirección IP ó URL de destino que permite el acceso a determinadas paginas WEB sin necesidad de autenticación. • Dirección IP ó MAC que permite acceso al Internet a determinado usuario sin autenticación. Transparencia según destino URLwww.egctechnologies.com ó Según origen MAC address00:90:0e:11:12:33 xDSL/Cable Modem www.egctechnologies.com MAC: 00:90:0e:11:12:33

29. Filtrado La función de Filtrado permite que el administrador del sistema defina una lista restringida de destinos que se deben bloquear. Es decir paginas web a las cuales no se permite el acceso.

30. Sistema de pago del servicio Tiempo comprado Acumulativo

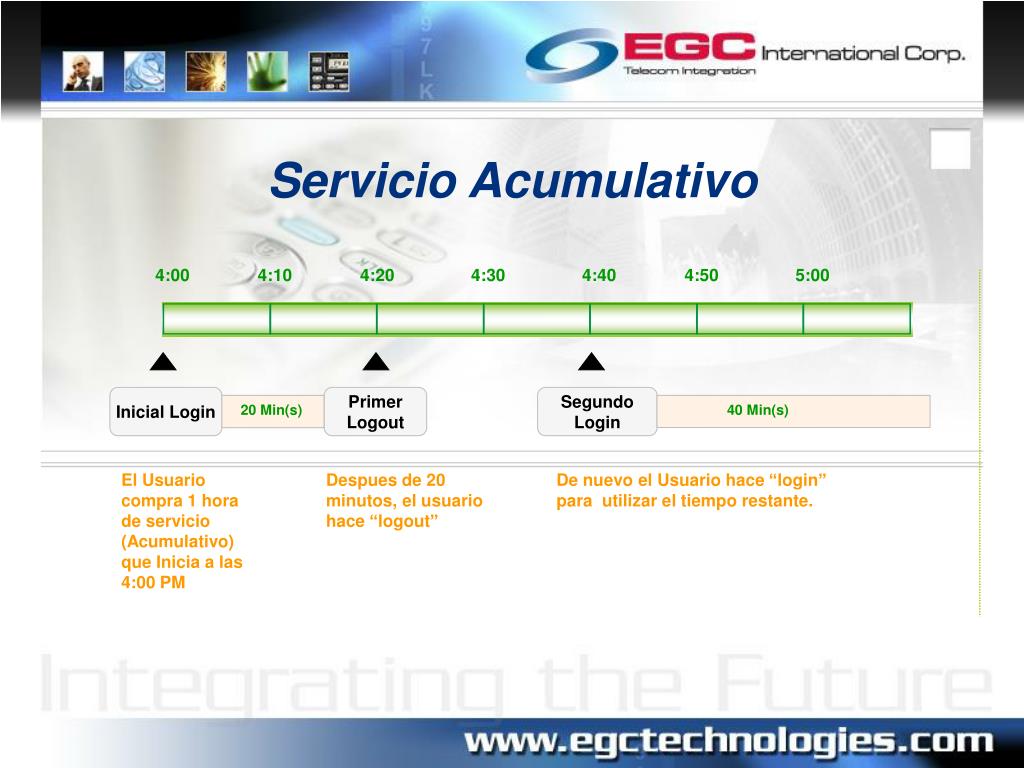

31. Servicio Acumulativo 4:00 4:10 4:20 4:30 4:40 4:50 5:00 Inicial Login Primer Logout Segundo Login 20 Min(s) 40 Min(s) El Usuario compra 1 hora de servicio (Acumulativo) que Inicia a las 4:00 PM Despues de 20 minutos, el usuario hace “logout” De nuevo el Usuario hace “login” para utilizar el tiempo restante.

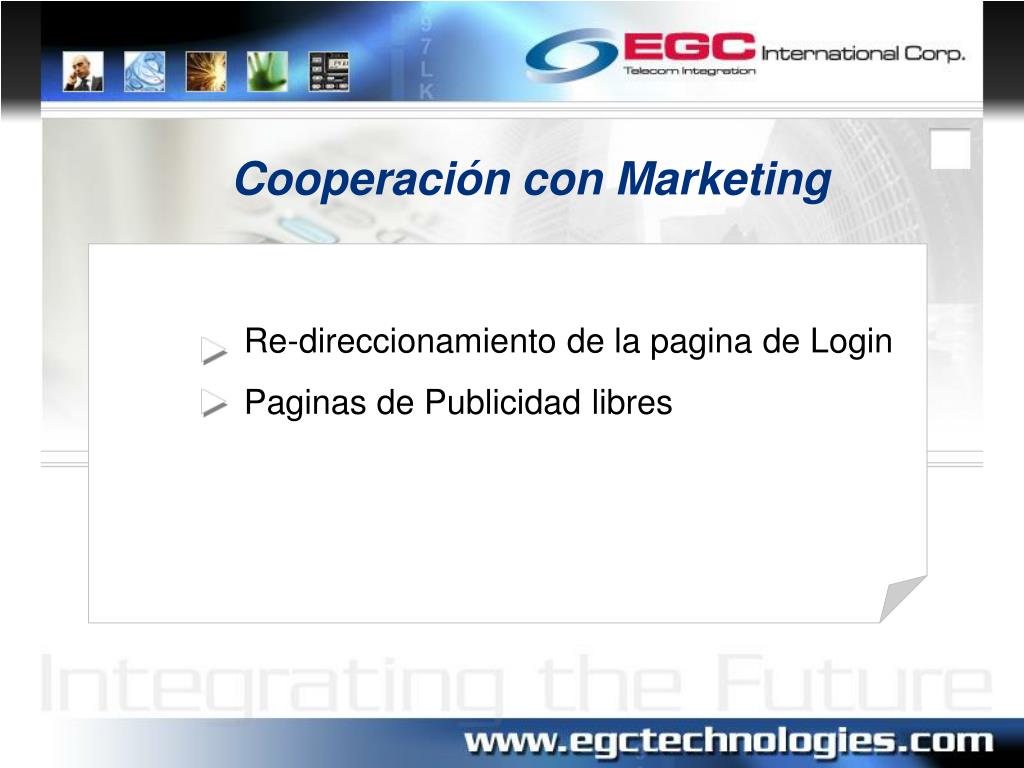

32. Cooperación con Marketing Re-direccionamiento de la pagina de Login Paginas de Publicidad libres

33. Re-direccionamiento de la pagina de Login Esta función permite re-direccionar el browser del usuario a una pagina Web especifica que será la pagina de Login. www.test.com/login.html Web Server Login Page Login Page

34. Paginas de Publicidad libres El EGC-191puede tener(4) enlacesURL que le permiten al usuario tener acceso libre a estas paginas aun cuando no tenga “Username y Password” para acceso al Internet. Se pueden utilizar para publicidad pagada. Standard Login Page

35. Cubrimiento con servicio extendido Cubrimiento con servicio extendido Instalaciones cableadas e inalámbricas

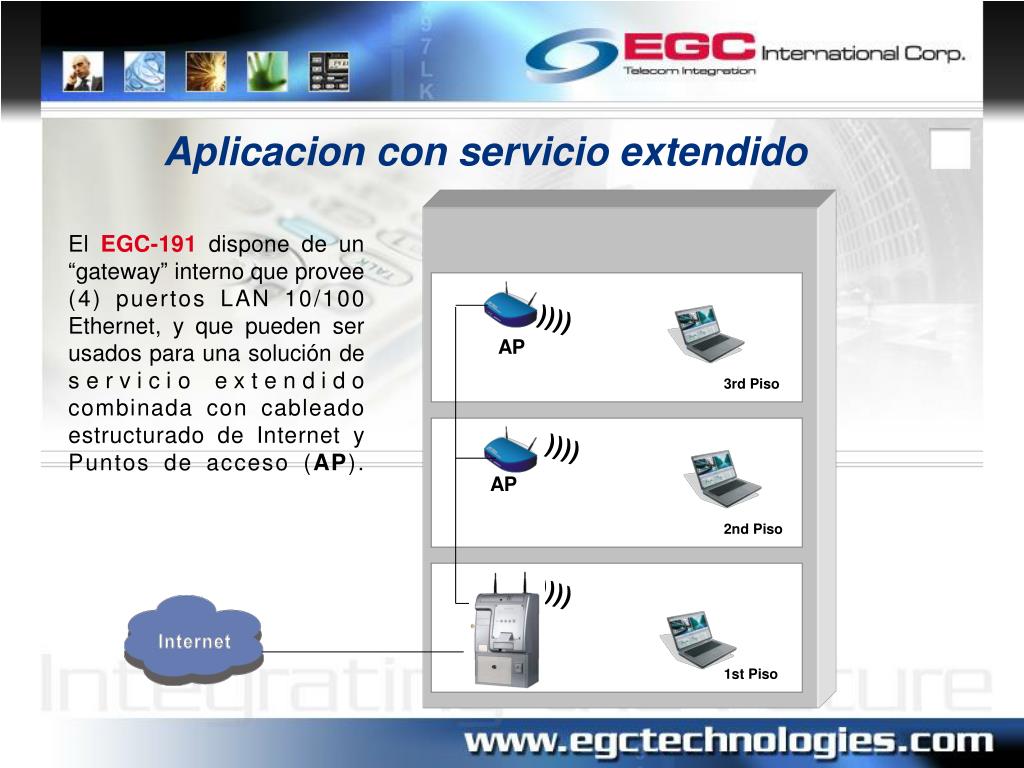

36. Aplicacion con servicio extendido El EGC-191 dispone de un “gateway” interno que provee (4) puertos LAN 10/100 Ethernet, y que pueden ser usados para una solución de servicio extendido combinada con cableado estructurado de Internet y Puntos de acceso (AP). )))) AP 3rd Piso )))) AP 2nd Piso )))) 1st Piso

37. Instalaciones cableadas e inalámbricas Los (4) puertos LAN 10/100 Ethernet, tambien pueden ser usados para una solución de servicio extendido combinada con cableado, Ethernet switch y Puntos de acceso (AP). )))) AP 3rd Piso Ethernet Switch 2nd Piso )))) 1st Piso

38. Administración Interfase GUI Lista de sesiones en tiempo real Administración de la red LAN Mensajes Log del Sistema Estado del sistema Respaldo y recuperación

39. Interfase GUI El EGC-191 provee una interfase GUI amigable para toda la configuración de la unidad

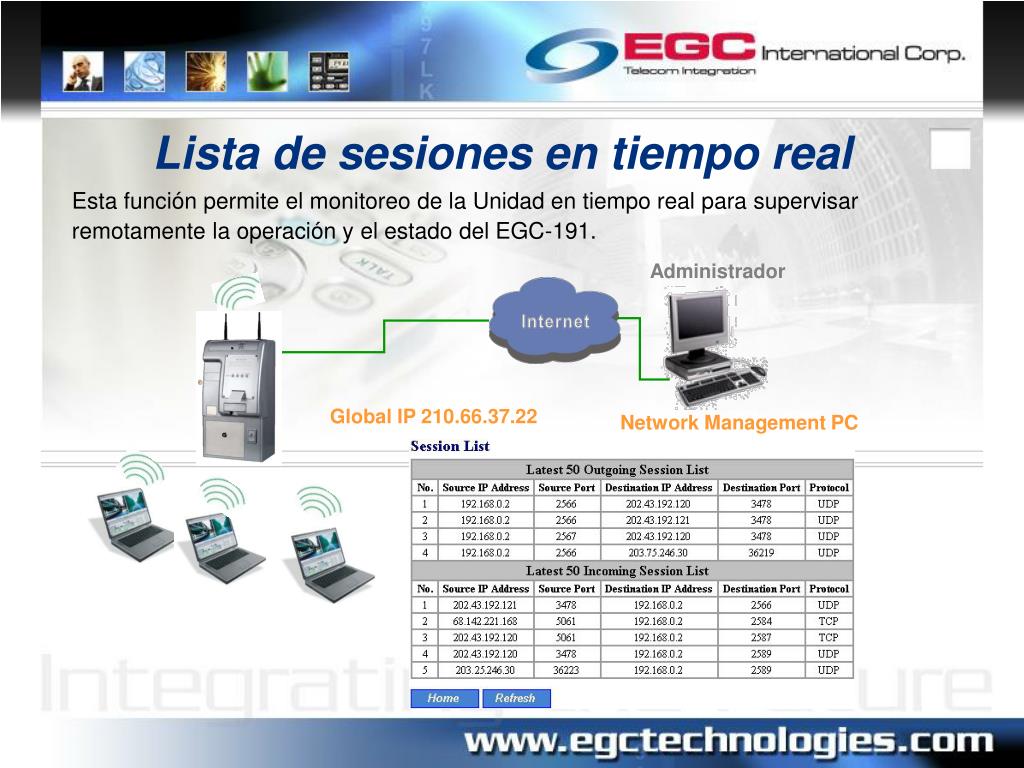

40. Lista de sesiones en tiempo real Esta función permite el monitoreo de la Unidad en tiempo real para supervisar remotamente la operación y el estado del EGC-191. Administrador Global IP 210.66.37.22 Network Management PC

41. Administración de la red LAN Esta función permite el control remoto de los aparatos que estén conectados en al red LAN del EGC-191. Administrador http://210.66.37.22:60001Control remoto de la Red LAN 192.168.0.2 Global IP 210.66.37.22 Ethernet Switch 192.168.0.3 Network Management PC

42. Mensajes Log del Sistema El Terminal EGC-191 provee (5 ) categorías de mensajes de Log que pueden ser enviados a un servidor determinado “Syslog”. El Administrador de la Red puede saber el estado de la misma de acuerdo a los siguientes mensajes: 1. Información del Sistema Login/Logout Apagado/ Encendido NTP Actualización del Firmware 2. Conectividad PPPOE 3. Aplicación DHCP Syslog Server 4. Mensajes de Control Actualización de precios Falla del Sistema o Recuperación Cambio de la Alcancía 5. Administración de la red LAN LAN Device Up LAN Device Down ADSL / Cable Modem

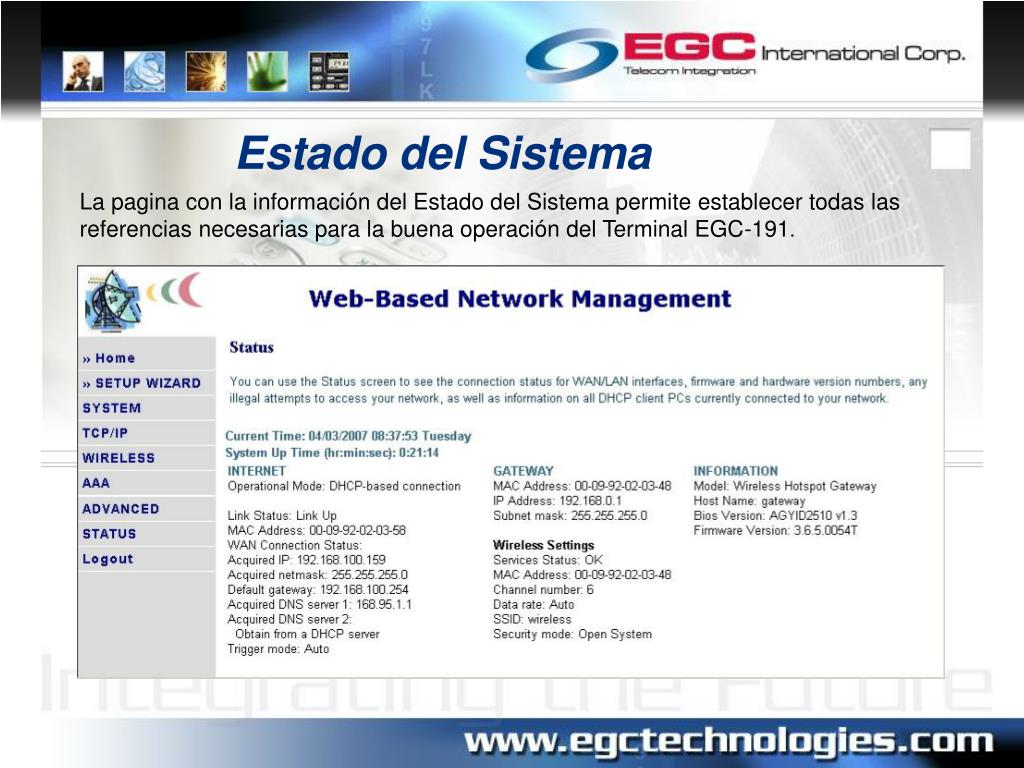

43. Estado del Sistema La pagina con la información del Estado del Sistema permite establecer todas las referencias necesarias para la buena operación del Terminal EGC-191.

44. Web Browser Actualización del Firmware Esta función permite la actualización del “firmware” vía HTTP ó TFTP. TFTP Server xDSL/Cable Modem HTTP

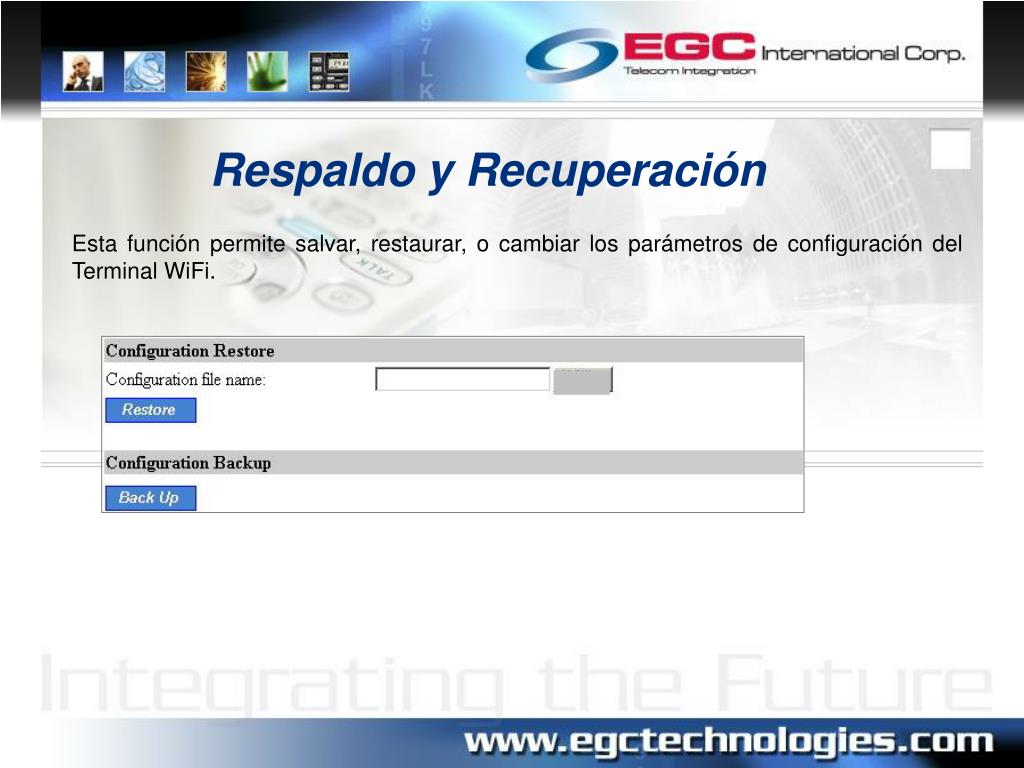

45. Respaldo y Recuperación Esta función permite salvar, restaurar, o cambiar los parámetros de configuración del Terminal WiFi.
