  1. JOPENS_MSDP人机交互处理软件的使用及台网编目流程JOPENS_MSDP人机交互处理软件的使用及台网编目流程 康英 ky@gddsn.org.cn 2014.4.9广东广州

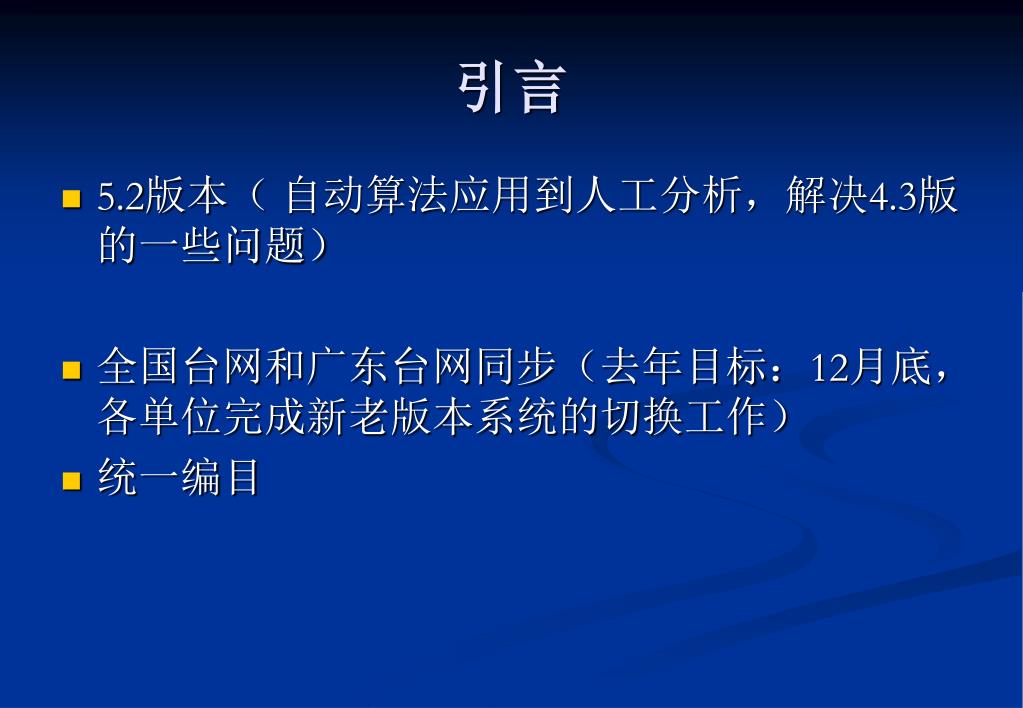

  2. 引言 5.2版本（ 自动算法应用到人工分析，解决4.3版的一些问题） 全国台网和广东台网同步（去年目标：12月底，各单位完成新老版本系统的切换工作） 统一编目

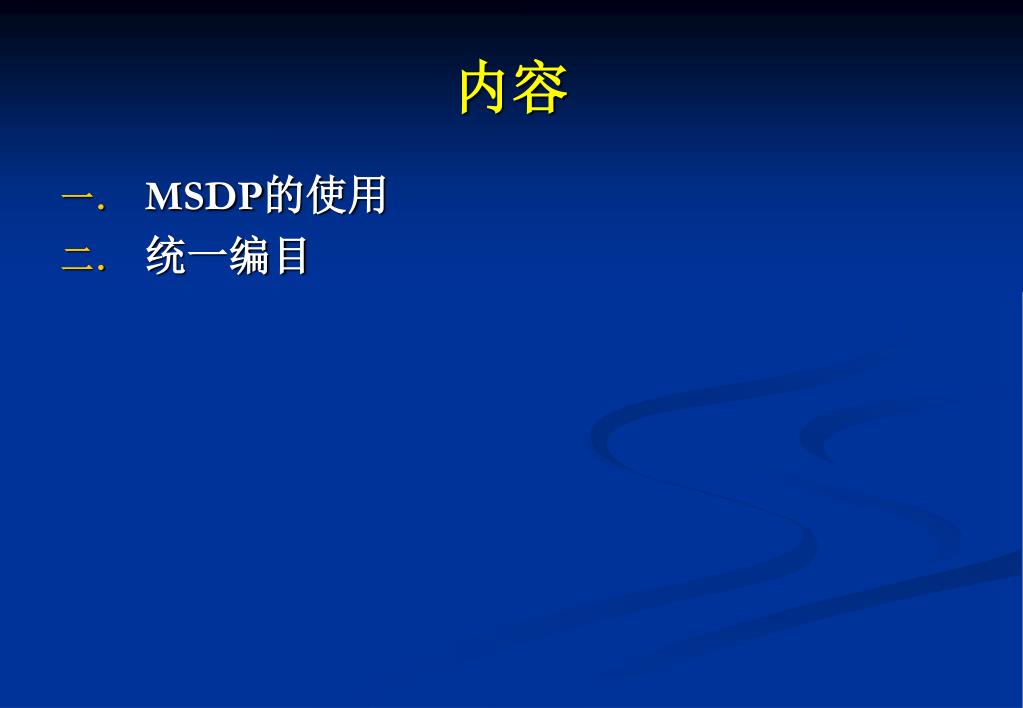

  3. 内容 MSDP的使用 统一编目

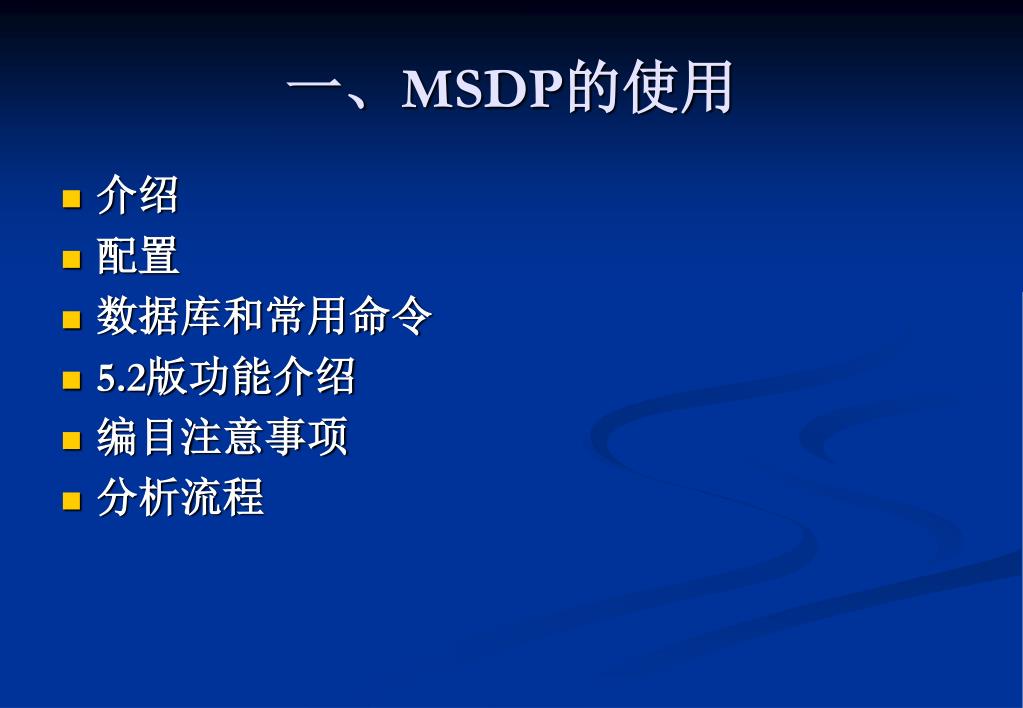

  4. 一、MSDP的使用 介绍 配置 数据库和常用命令 5.2版功能介绍 编目注意事项 分析流程

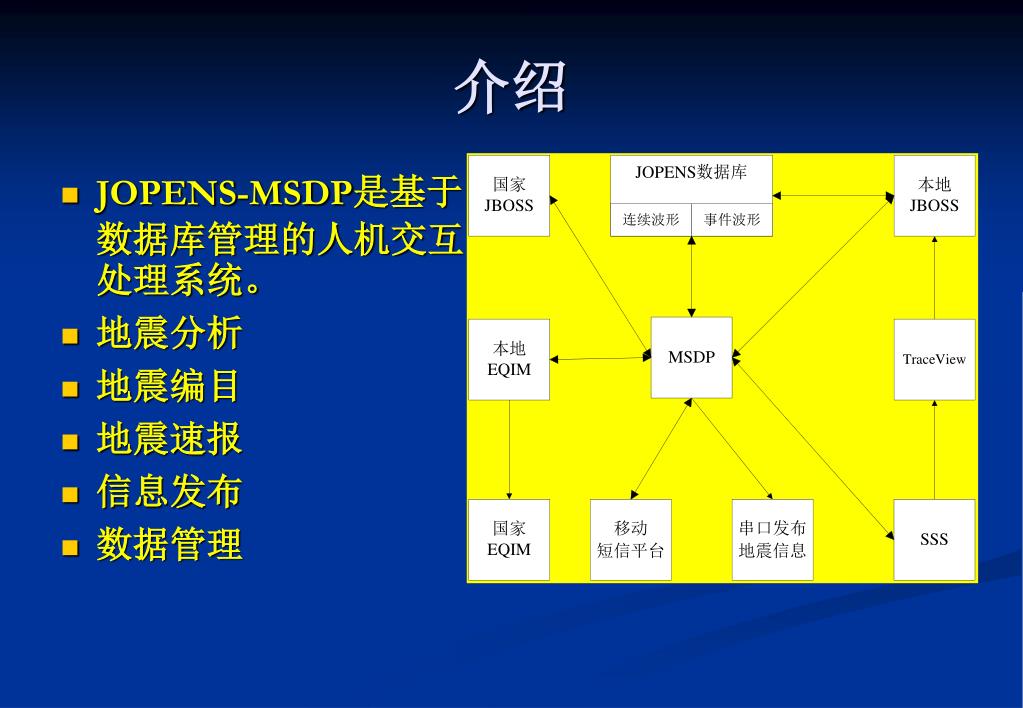

  5. 介绍 JOPENS-MSDP是基于数据库管理的人机交互处理系统。 地震分析 地震编目 地震速报 信息发布 数据管理

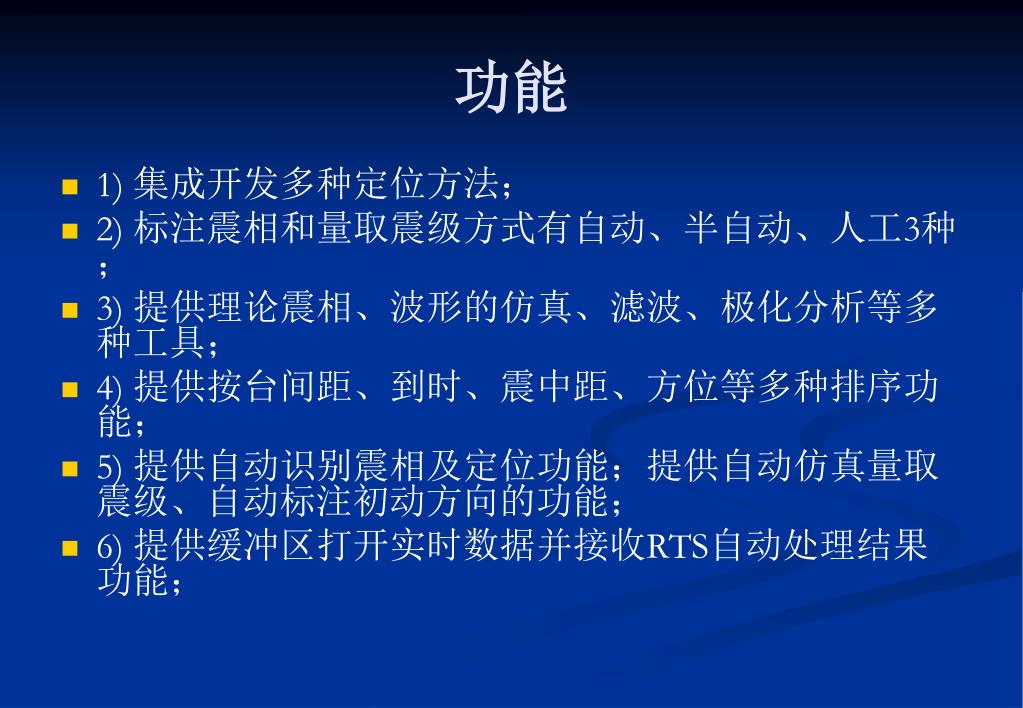

  6. 功能 1) 集成开发多种定位方法； 2) 标注震相和量取震级方式有自动、半自动、人工3种； 3) 提供理论震相、波形的仿真、滤波、极化分析等多种工具； 4) 提供按台间距、到时、震中距、方位等多种排序功能； 5) 提供自动识别震相及定位功能；提供自动仿真量取震级、自动标注初动方向的功能； 6) 提供缓冲区打开实时数据并接收RTS自动处理结果功能；

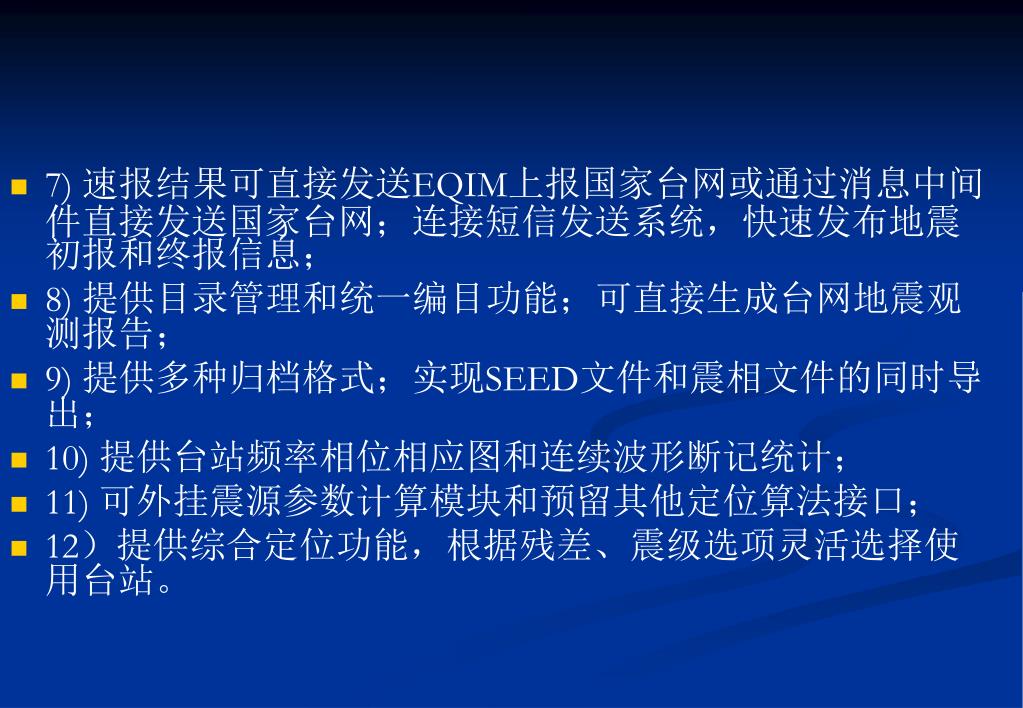

  7. 7) 速报结果可直接发送EQIM上报国家台网或通过消息中间件直接发送国家台网；连接短信发送系统，快速发布地震初报和终报信息； 8) 提供目录管理和统一编目功能；可直接生成台网地震观测报告； 9) 提供多种归档格式；实现SEED文件和震相文件的同时导出； 10) 提供台站频率相位相应图和连续波形断记统计； 11) 可外挂震源参数计算模块和预留其他定位算法接口； 12）提供综合定位功能，根据残差、震级选项灵活选择使用台站。

  8. 软件目录

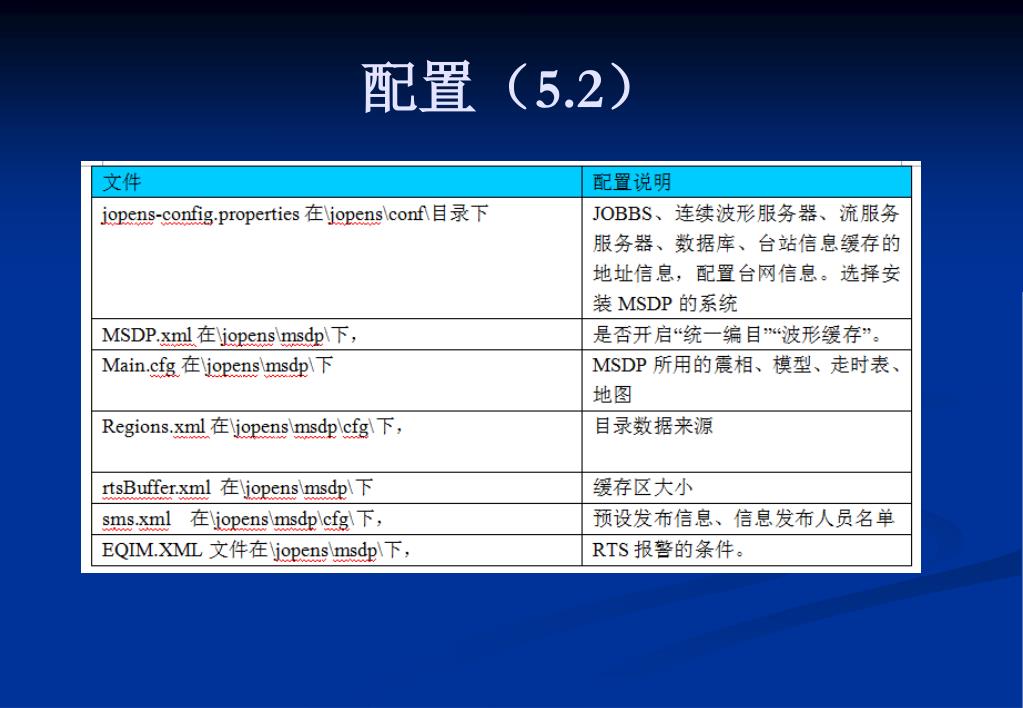

  9. 配置（5.2）

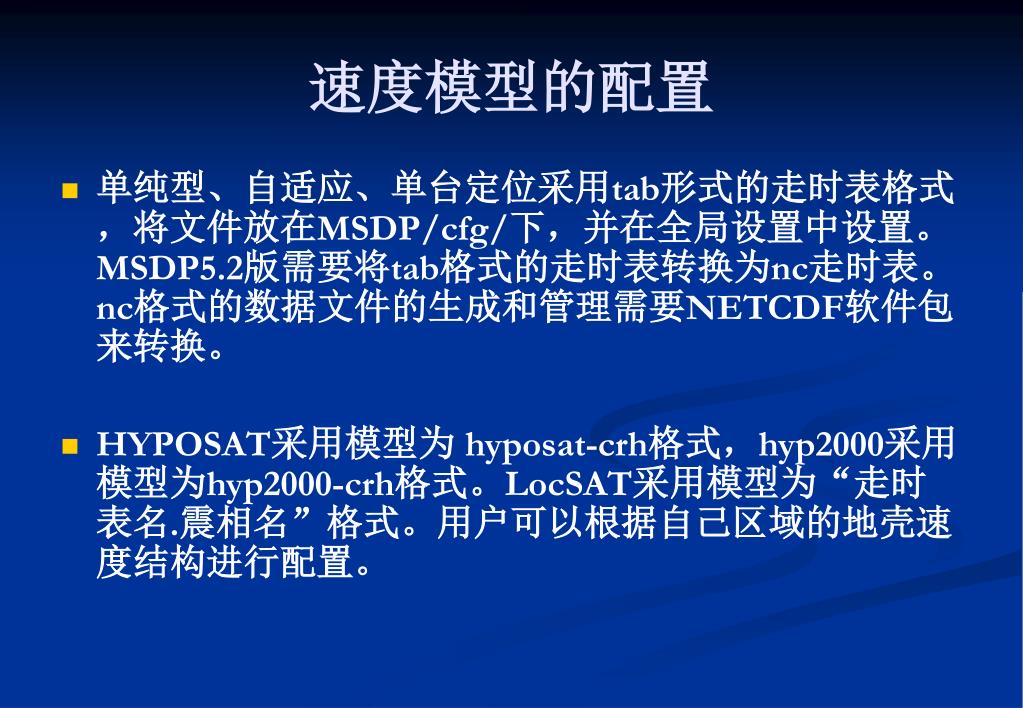

  10. 速度模型的配置 单纯型、自适应、单台定位采用tab形式的走时表格式，将文件放在MSDP/cfg/下，并在全局设置中设置。MSDP5.2版需要将tab格式的走时表转换为nc走时表。 nc格式的数据文件的生成和管理需要NETCDF软件包来转换。 HYPOSAT采用模型为 hyposat-crh格式，hyp2000采用模型为hyp2000-crh格式。LocSAT采用模型为“走时表名.震相名”格式。用户可以根据自己区域的地壳速度结构进行配置。

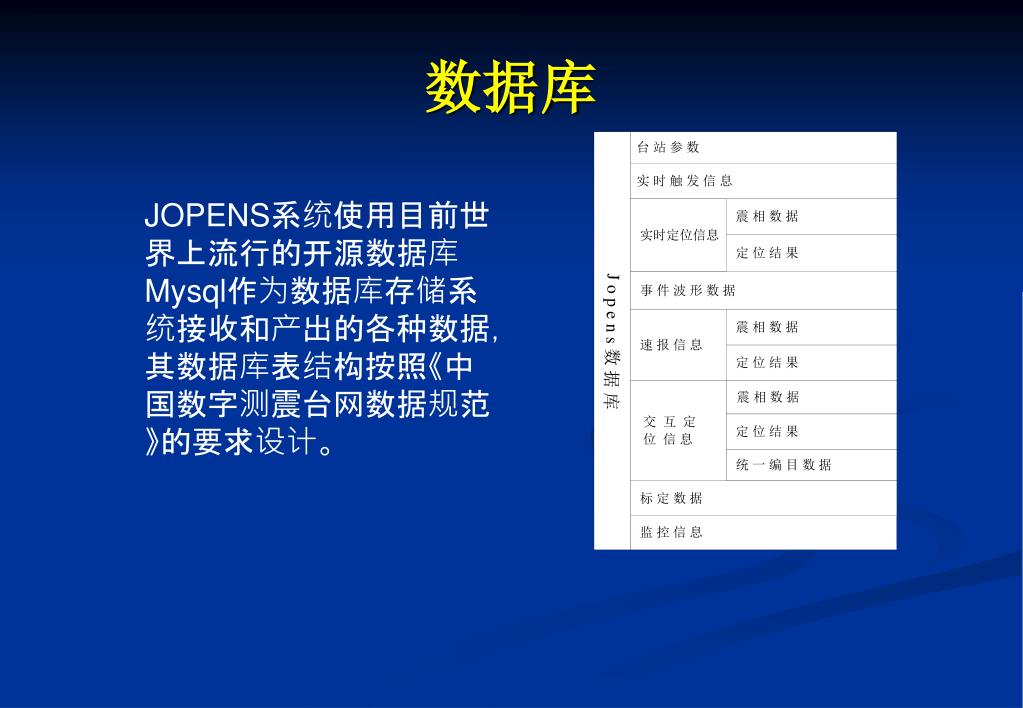

  11. 数据库 JOPENS系统使用目前世界上流行的开源数据库Mysql作为数据库存储系统接收和产出的各种数据，其数据库表结构按照《中国数字测震台网数据规范》的要求设计。

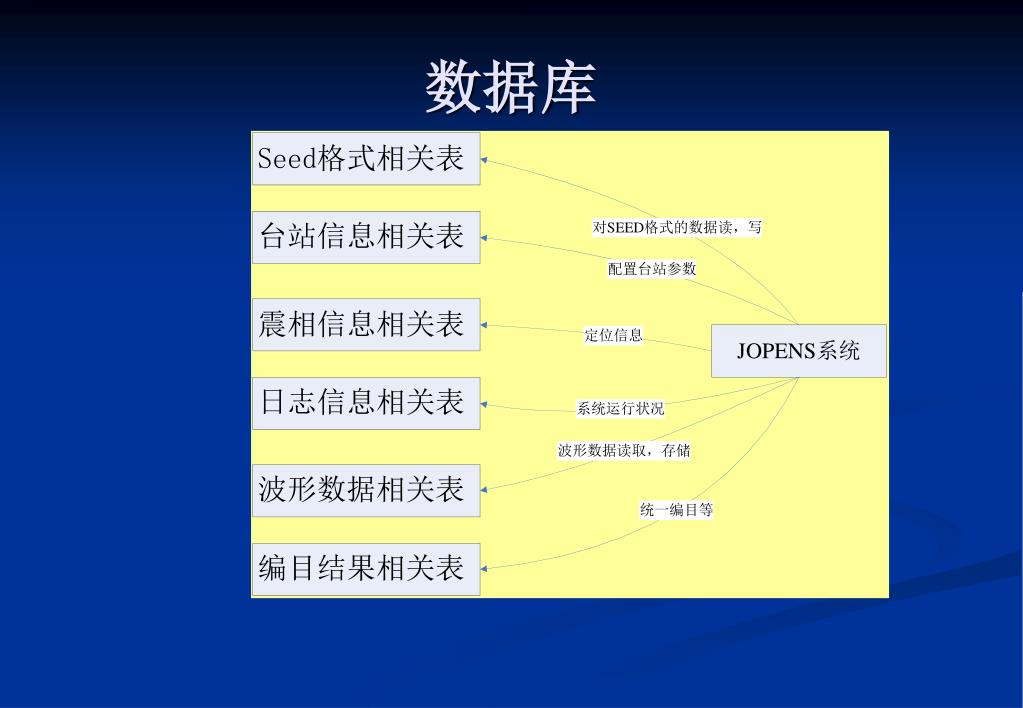

  12. 数据库

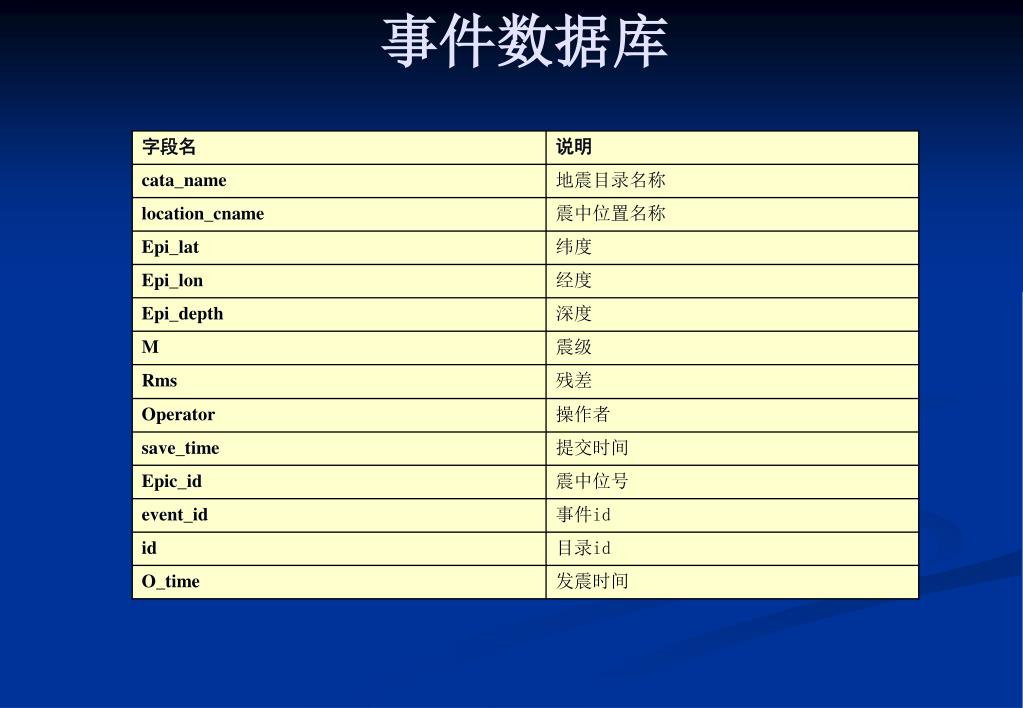

  13. 事件数据库

  14. 常用的查询语句

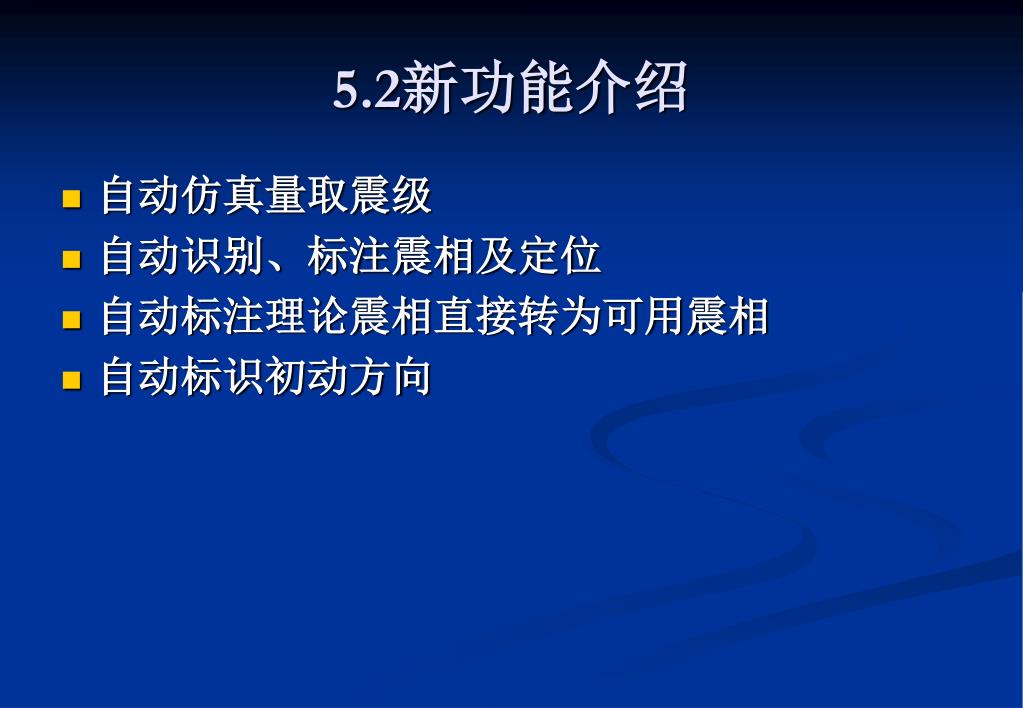

  15. 5.2新功能介绍 自动仿真量取震级 自动识别、标注震相及定位 自动标注理论震相直接转为可用震相 自动标识初动方向

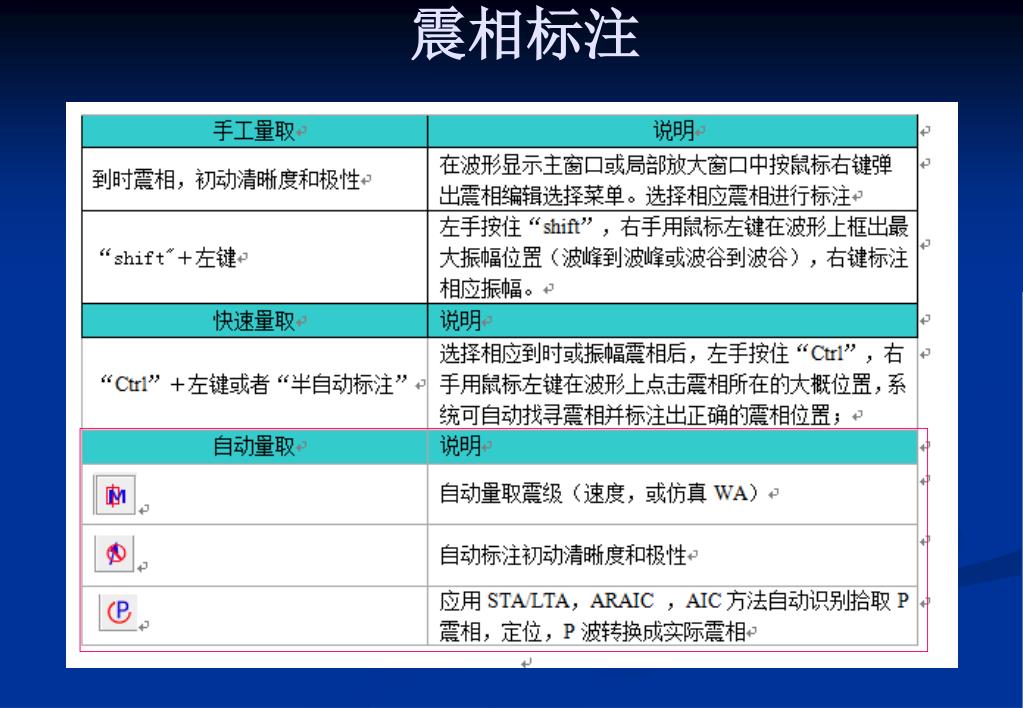

  16. 震相标注

  17. 震相标注 人工标注 半自动标注 自动标注 理论震相:蓝色 不参与定位震相(权重为0):黑色 参与定位震相(权重为1):红色 导入的自动定位震相：紫色

  18. 放大窗下震相的标注 如果需要添加震相，可以编辑MSDP/CFG下的PHASE.LIST文件。

  19. 放大窗下振幅的标注 手动标注:shift键+左键

  20. 快速标注震相 “Ctrl”+左键：分析和速报时很有用，可以快速标注选中的某类震相

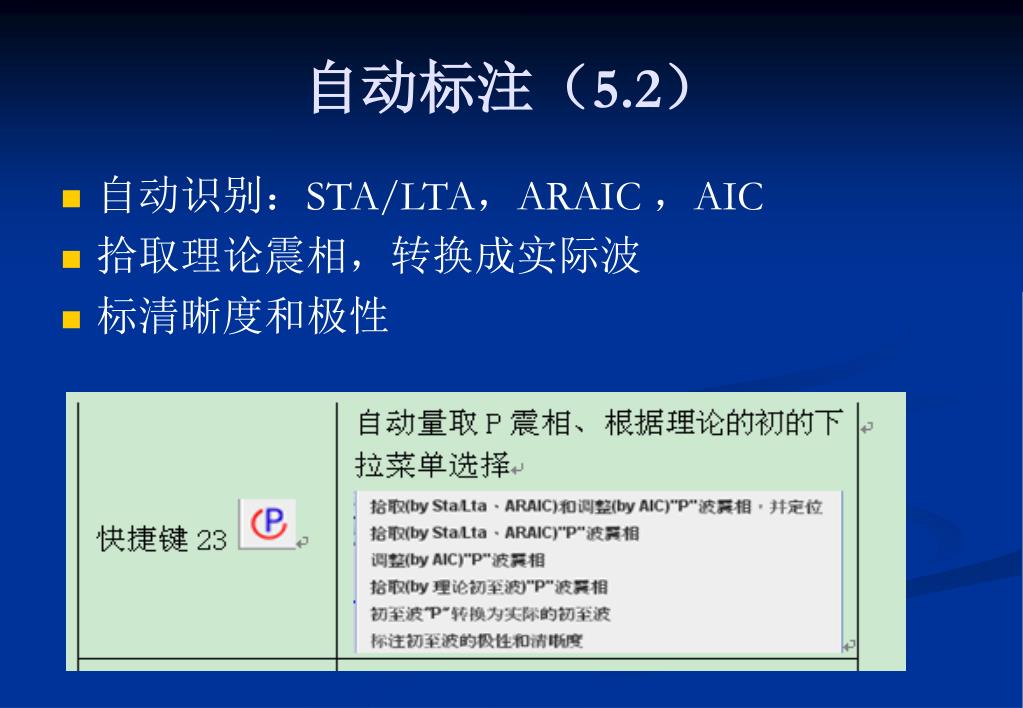

  21. 自动标注（5.2） 自动识别：STA/LTA，ARAIC ，AIC 拾取理论震相，转换成实际波 标清晰度和极性

  22. 编目注意 • 自动开关或自动功能一定要在信噪比较好，比较大的地震上使用该功能，使用后也要注意位置是否正确！

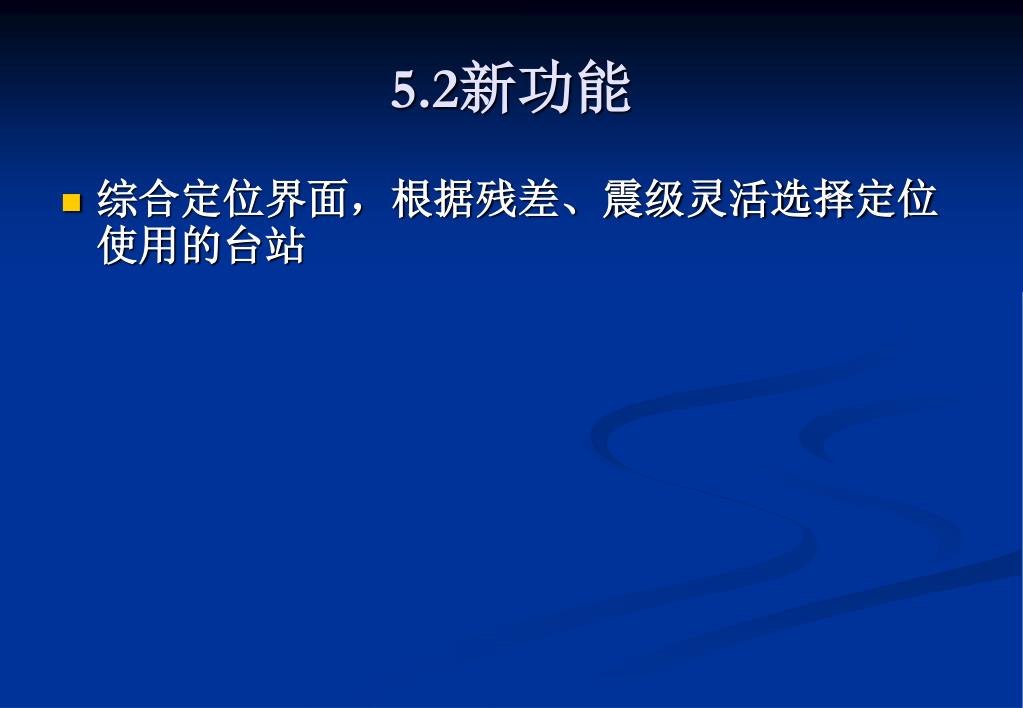

  23. 5.2新功能 综合定位界面，根据残差、震级灵活选择定位使用的台站

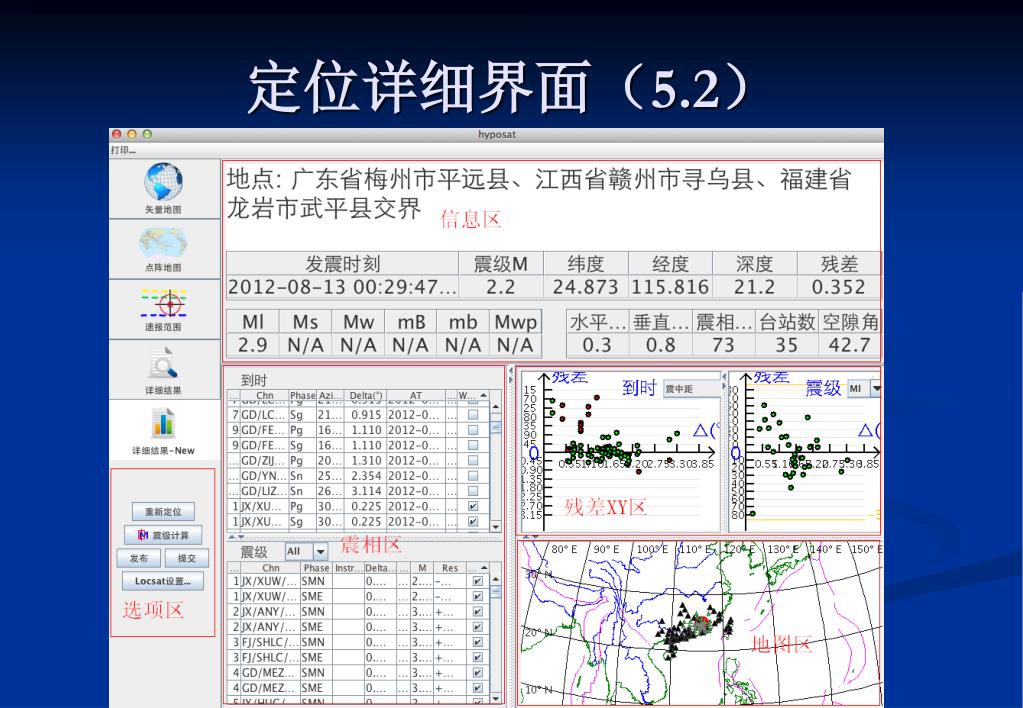

  24. 定位详细界面（5.2）

  25. 5.2功能 通过归档波形服务器生成断记统计

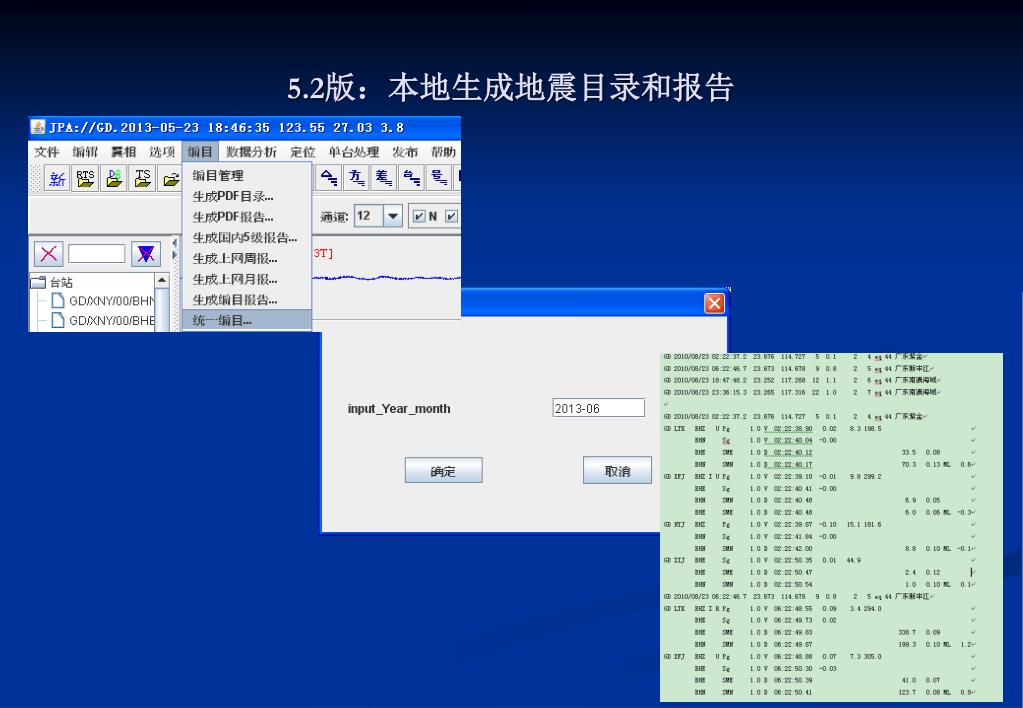

  26. 5.2版：本地生成地震目录和报告

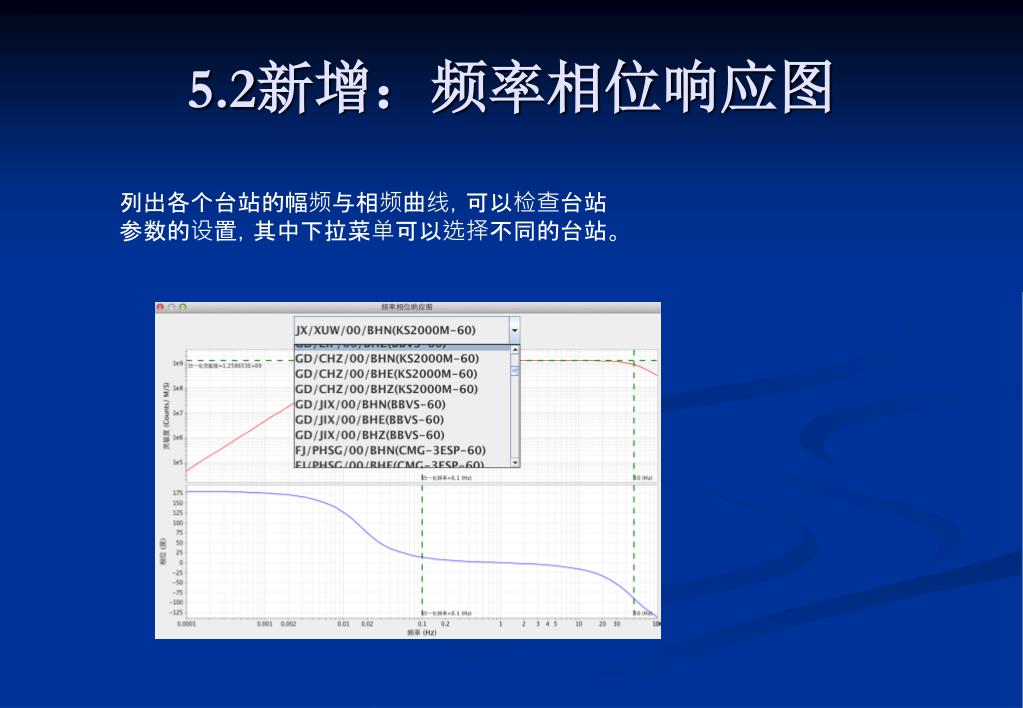

  27. 5.2新增：频率相位响应图 列出各个台站的幅频与相频曲线，可以检查台站参数的设置，其中下拉菜单可以选择不同的台站。

  28. 5.2新功能 在命令窗设置基本查询语句 增加一些快捷键 增加有3D走时的定位功能 ISCLOC定位方法

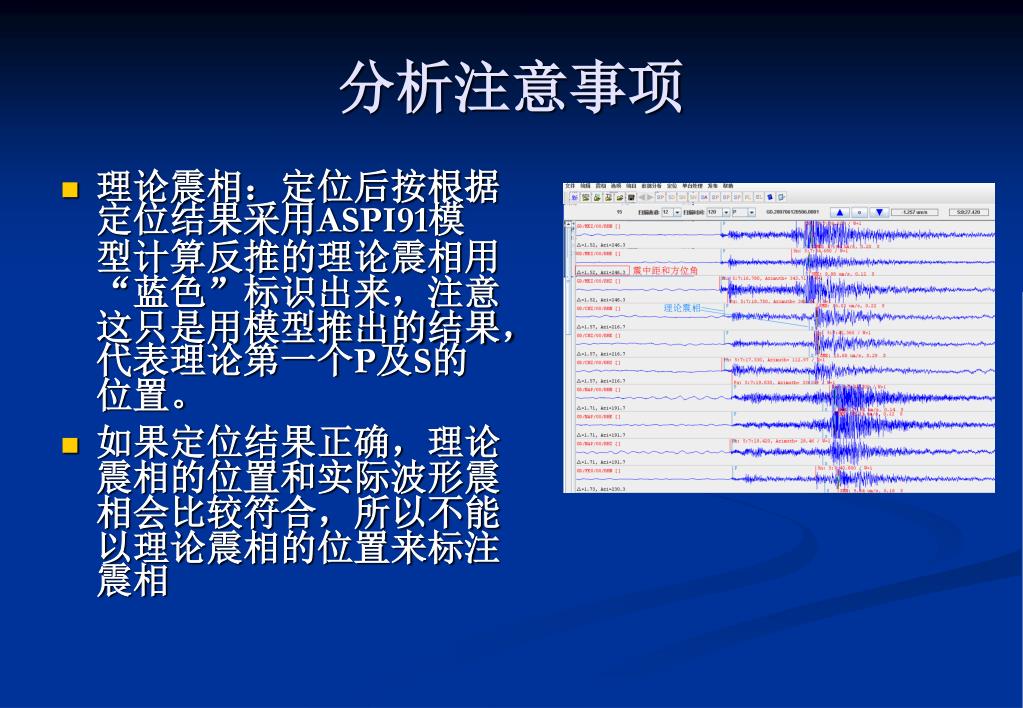

  29. 分析注意事项 理论震相：定位后按根据定位结果采用ASPI91模型计算反推的理论震相用“蓝色”标识出来，注意这只是用模型推出的结果，代表理论第一个P及S的位置。 如果定位结果正确，理论震相的位置和实际波形震相会比较符合，所以不能以理论震相的位置来标注震相

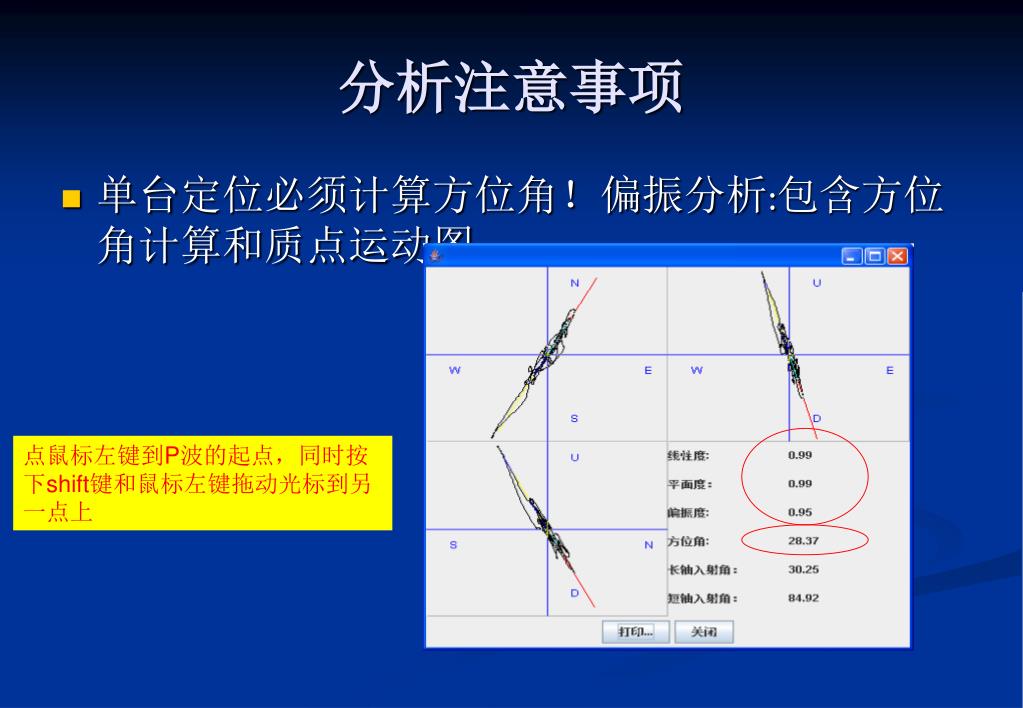

  30. 分析注意事项 单台定位必须计算方位角！偏振分析:包含方位角计算和质点运动图 点鼠标左键到P波的起点，同时按下shift键和鼠标左键拖动光标到另一点上

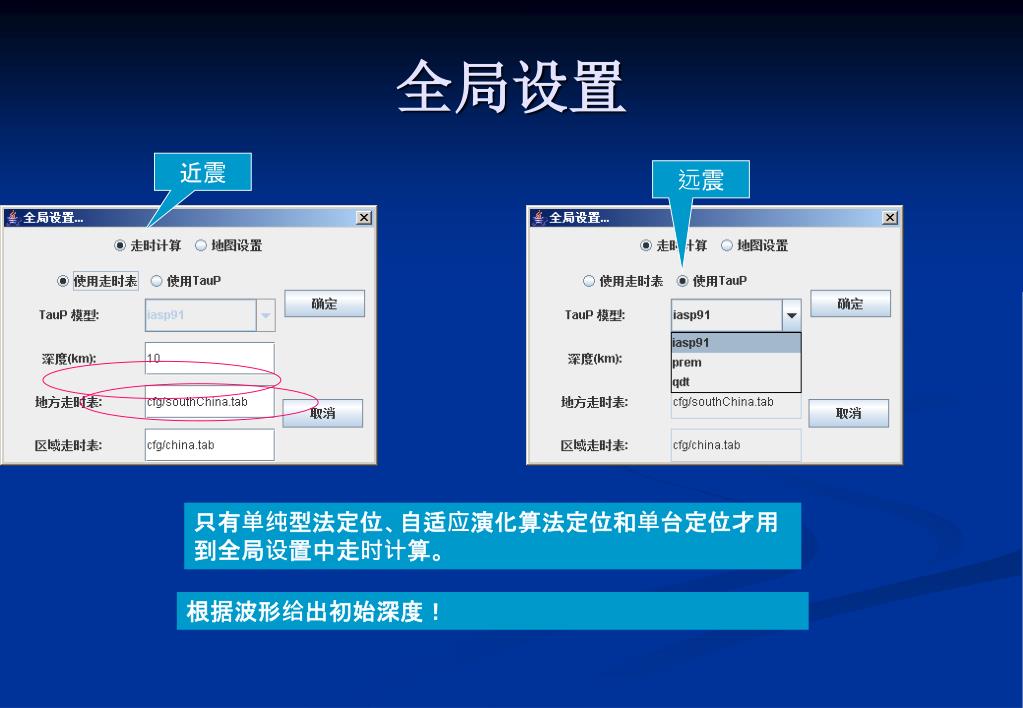

  31. 全局设置 近震 远震 只有单纯型法定位、自适应演化算法定位和单台定位才用到全局设置中走时计算。 根据波形给出初始深度！

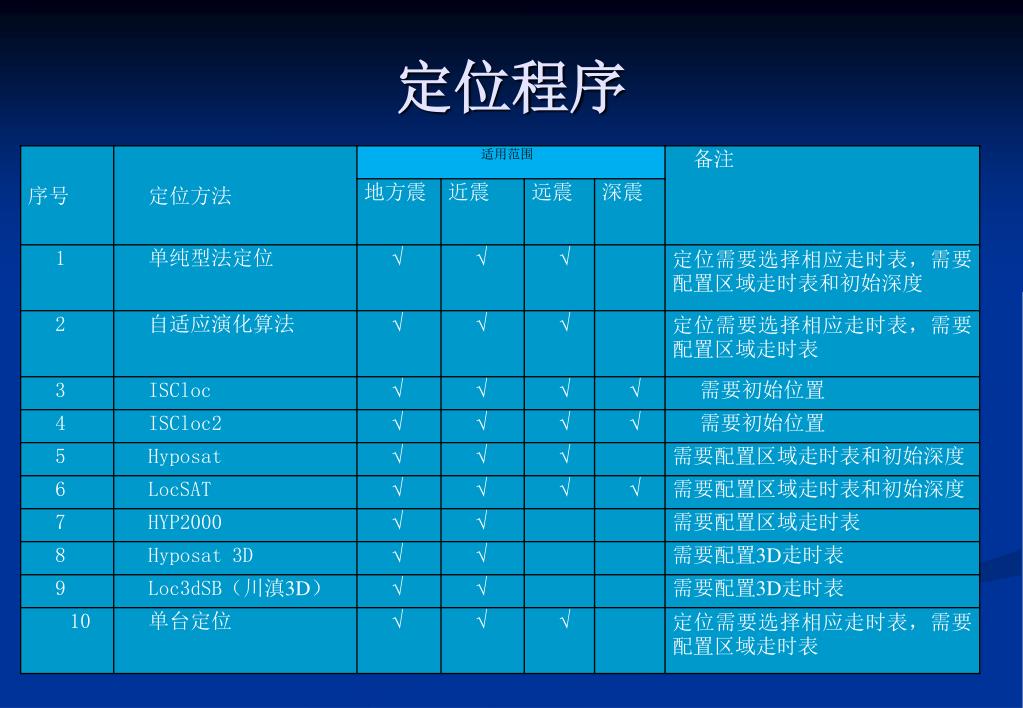

  32. 定位程序

  33. 提交数据库 提交时自动生成Cata_name， 格式为“台网代码.YYYYMMDDHHMMSS（发震时刻）.lon.lat.mag”, 如:“GD.20060704 11:56:26 112.98 22.52 1.0” 用户可以选择是否入报告 提交C类时同时提交到国家台网，删除本地库文件时同样删除国家台网数据库该条目录

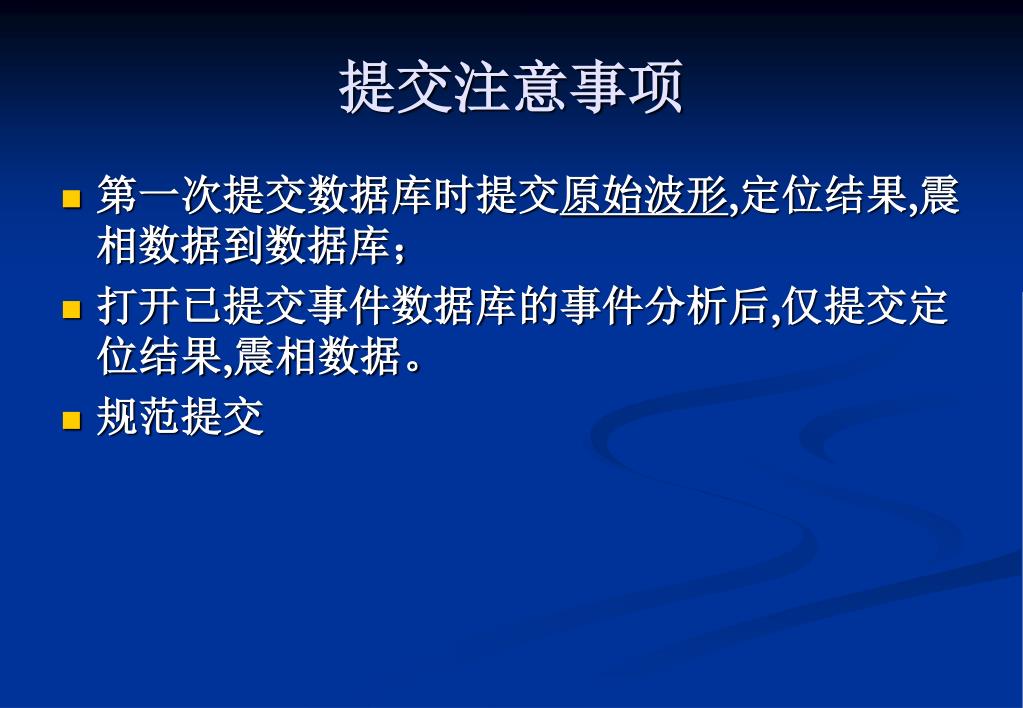

  34. 提交注意事项 第一次提交数据库时提交原始波形,定位结果,震相数据到数据库； 打开已提交事件数据库的事件分析后,仅提交定位结果,震相数据。 规范提交

  35. 分析注意事项 定位震相残差：选用走时表推出的理论震相与实际震相的差值，同理论震相一样，也要保证当前点击的震相正确，这个残差才会小。一个台站标注错了，会影响其他台站的残差值。

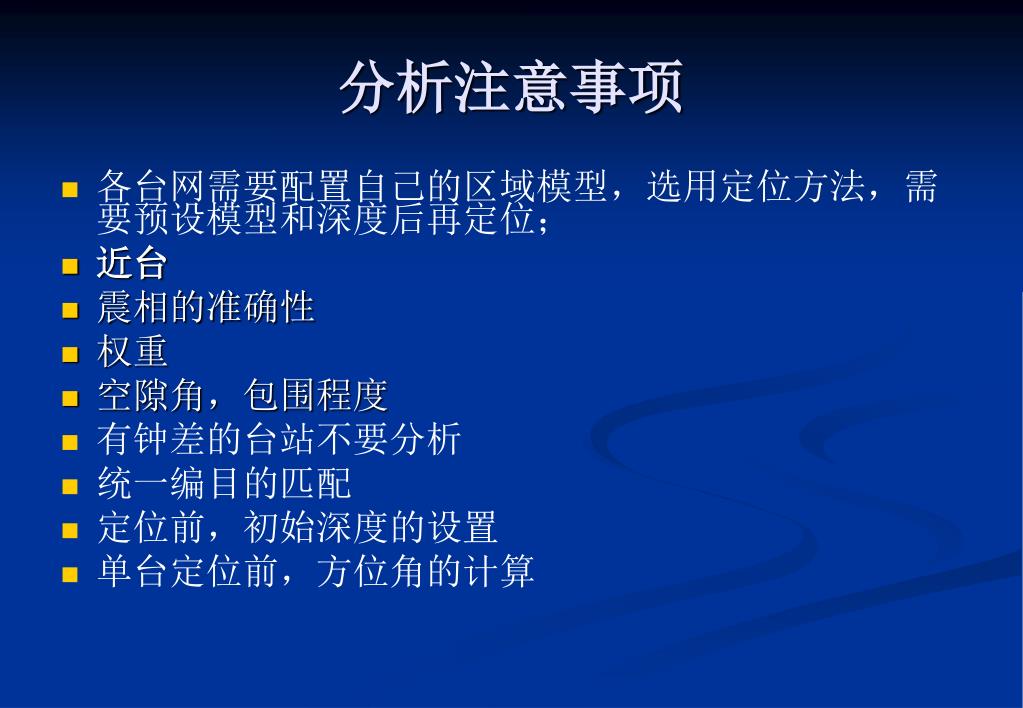

  36. 分析注意事项 各台网需要配置自己的区域模型，选用定位方法，需要预设模型和深度后再定位； 近台 震相的准确性 权重 空隙角，包围程度 有钟差的台站不要分析 统一编目的匹配 定位前，初始深度的设置 单台定位前，方位角的计算

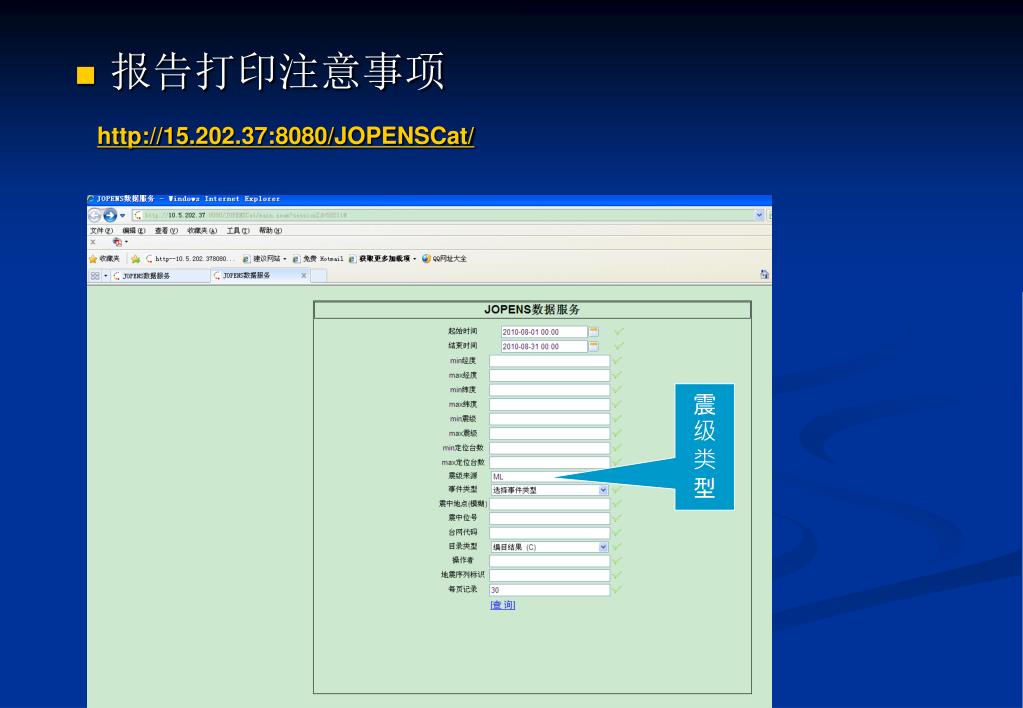

  37. 报告打印注意事项 http://15.202.37:8080/JOPENSCat/ 震级类型

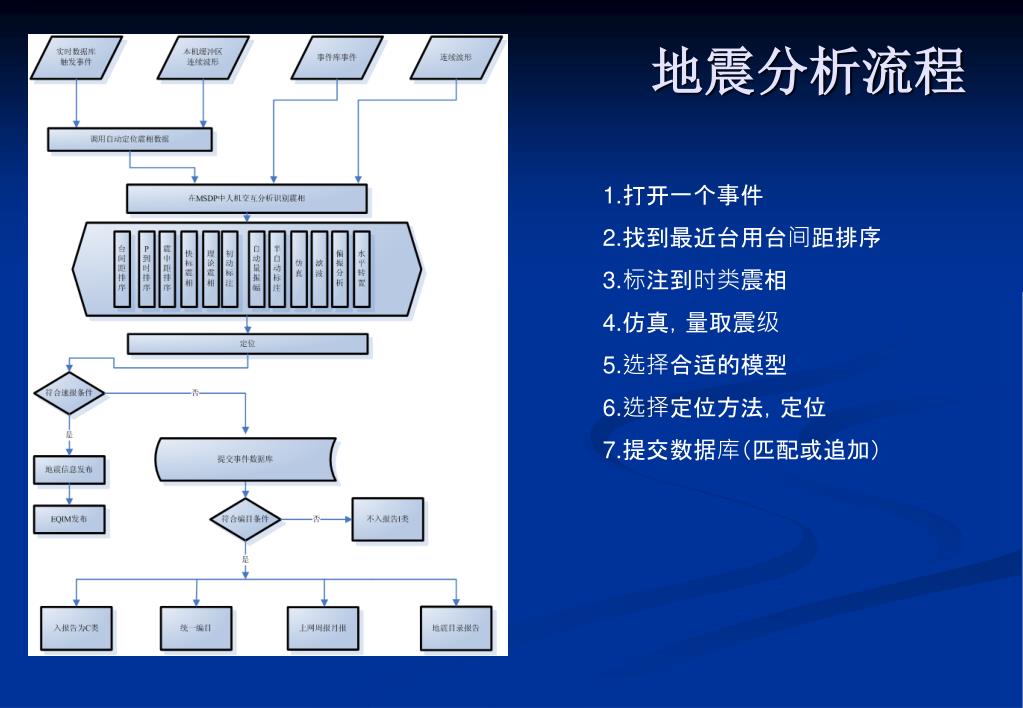

  38. 地震分析流程 1.打开一个事件 2.找到最近台用台间距排序 3.标注到时类震相 4.仿真，量取震级 5.选择合适的模型 6.选择定位方法，定位 7.提交数据库（匹配或追加）

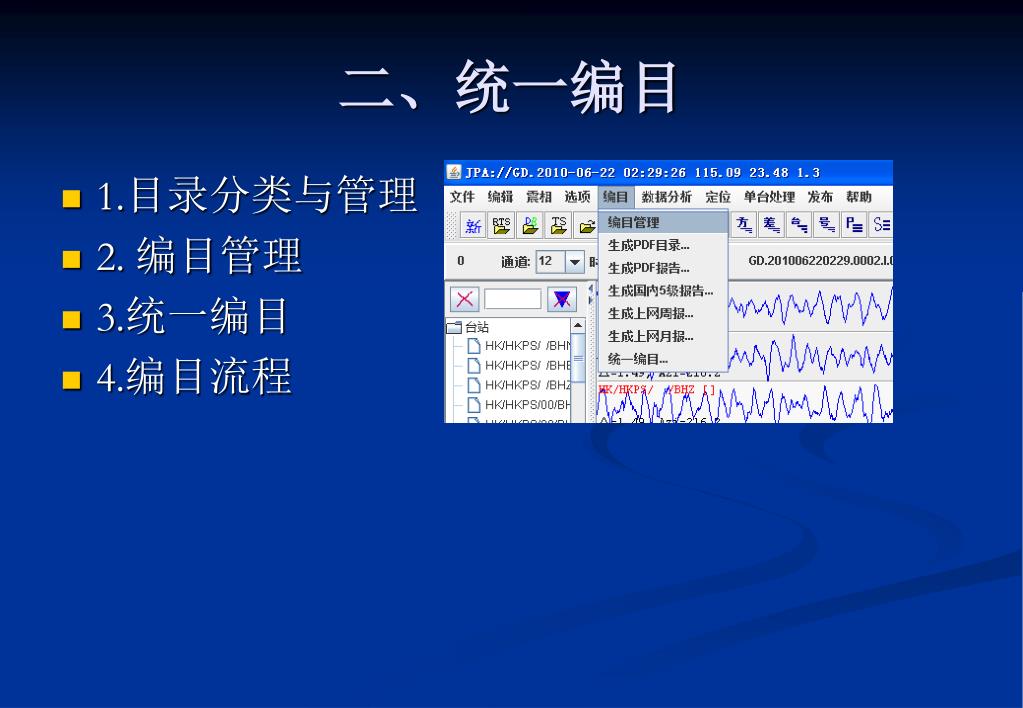

  39. 二、统一编目 1.目录分类与管理 2. 编目管理 3.统一编目 4.编目流程

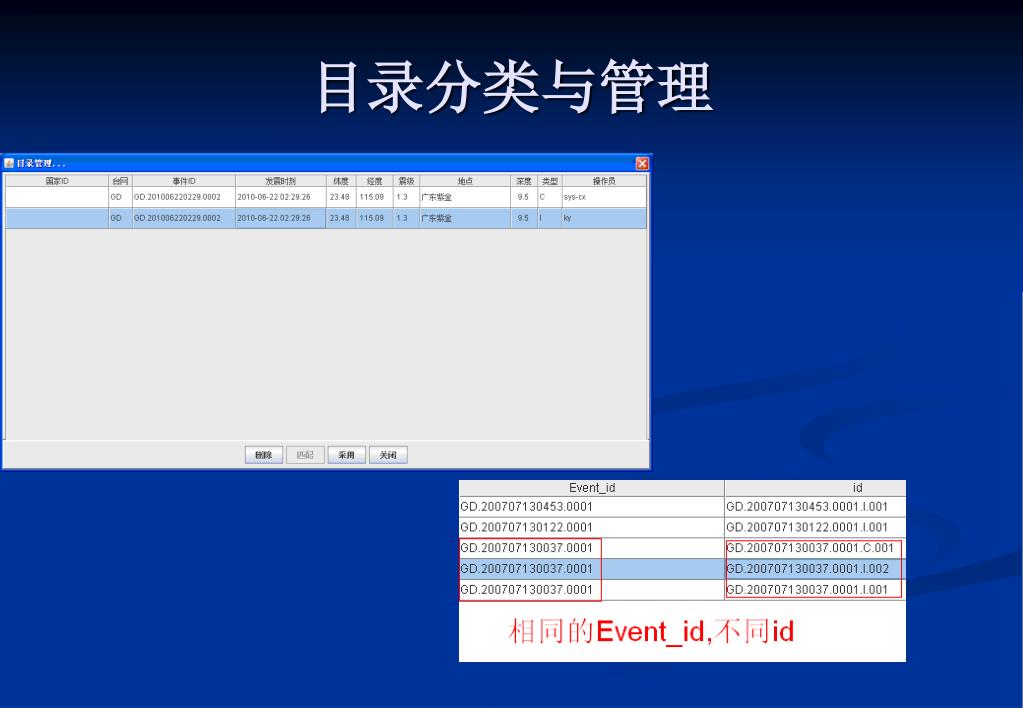

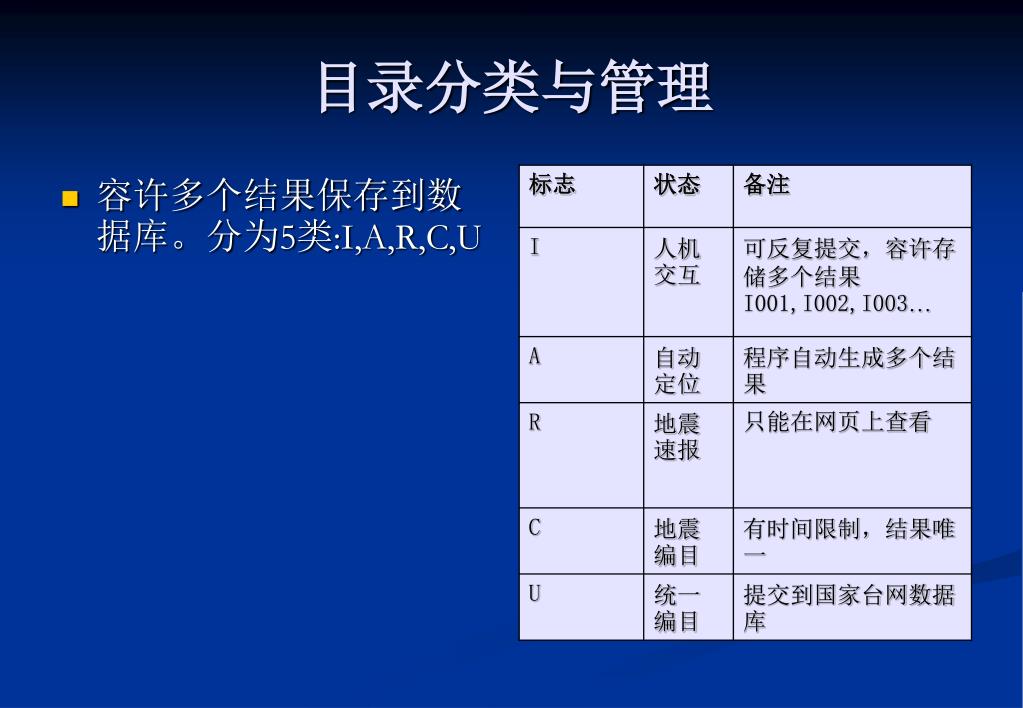

  40. 目录分类与管理 容许多个结果保存到数据库。分为5类:I,A,R,C,U

  41. 目录分类与管理
