  1. Geometria gwintu Kamil Przeczewski kl. 1e ZSMEiE – 2010/2011

  2. Gwint metryczny zwykły i drobnozwojny (M) • jest podstawowym znormalizowanym gwintem złącznym. Do jego zalet należy duża wytrzymałość ze względu na duży kąt gwintu. Natomiast wadami gwintu są niedokładne osiowanie oraz niska sprawność. • Gwinty metryczne mogą być: • trapezowe • stożkowe • okrągłe • trójkątne

  3. Gwint walcowy (G) • Rodzaj gwintu o kącie zarysu 55° nacinany na rurach i elementach je łączących. Gwinty te opisano w normie PN-79/M-02030.

  4. Gwint calowy Whitwortha (BSW) • trójkątny walcowy o kącie zarysu 55°, stosowany głównie w krajach anglosaskich

  5. Gwint Edisona (E) • Gwint o zarysie kołowym stosowany w technice świetlnej, określony w normie PN-E-02500 (w zakresie średnic od 5 do 40 mm).

  6. Rysunek techniczny gwintu Edisona Zastosowanie gwintu

  7. Gwint rurowy Briggsa (NPT)

  8. Gwint trapezowy niesymetryczny (S) Gwint trapezowy niesymetryczny ma środkowanie na zewnętrznej powierzchni śruby, a kąt powierzchni roboczej αr = 3°. Dzięki takiemu małemu kątowi sprawność gwintu jest duża (przy odpowiednim kierunku ruchu). Jeszcze mniejszy kąt byłby niekorzystny ze względów technologicznych. Kąt powierzchni pomocniczej jest αp= 30°. Gwint niesymetryczny cechuje duży promień zaokrąglenia dna wrębu zarysu, co znacznie zmniejsza spiętrzenie naprężeń. Gwint trapezowy niesymetryczny jest stosowany przy jednostronnym działaniu dużych sił, przy dużej prędkości, gdy wymagana jest duża sprawność i wytrzymałość zmęczeniowa (śruby w połączeniach ruchowych pras śrubowych, zaciskowych urządzeń walców, haków, dźwigów itp.).

  9. Rysunek techniczny gwintu trapezowego niesymetrycznego Zastosowanie gwintu

  10. Gwint trapezowy symetryczny (Tr) Ma środkowanie na, powierzchniach bocznych, a kąt zarysu α = 30°. Gwint trapezowy symetryczny jest stosowany w mechanizmach silnie obciążonych, pracujących rzadziej i przy małej prędkości (śruby dźwigników śrubowych i wrzecion zaworów), jak również w śrubach przenoszących duże obciążenie w obu kierunkach (śruby pociągowe). Zaletą tego gwintu jest możność kompensacji luzów wzdłużnych (powstałych wskutek zużycia gwintu) za pomocą regulowanej nakrętki rozciętej.

  11. Rysunek techniczny gwintu trapezowego symetrycznego Zastosowanie tego gwintu

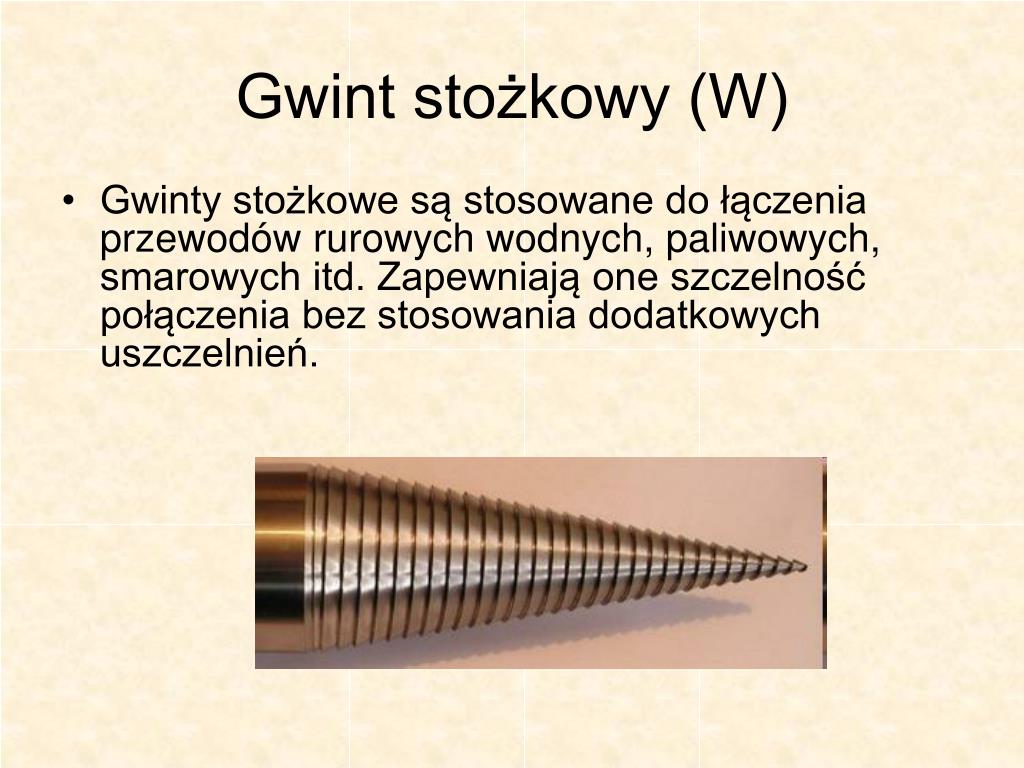

  12. Gwint stożkowy (W) • Gwinty stożkowe są stosowane do łączenia przewodów rurowych wodnych, paliwowych, smarowych itd. Zapewniają one szczelność połączenia bez stosowania dodatkowych uszczelnień.

  13. Klasyfikacja gwintów • Ze względu na przeznaczenie: gwint złączny gwint pociągowy • Ze względu na kształt: gwint metryczny gwint trapezowy niesymetryczny gwint trapezowy symetryczny gwint prostokątny gwint okrągły gwint stożkowy gwint toczny gwint trójkątny gwint do drewna gwint walcowy

  14. Ze względu na umiejscowienie: gwint zewnętrzny gwint wewnętrzny Ze względu na krotność: gwint pojedynczy gwinty dwukrotne (wielokrotne) Ze względu na skok: gwint normalny gwint drobnozwojny gwint grubozwojowy Ze względu na sposób skręcania: gwint prawy gwint lewy

  15. KONIEC
