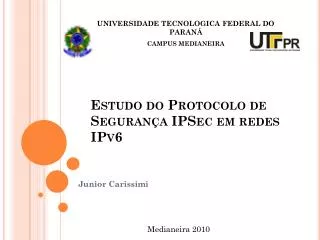

  1. UNIVERSIDADE TECNOLOGICA FEDERAL DO PARANÁ CAMPUS MEDIANEIRA Estudo do Protocolo de Segurança IPSec em redes IPv6 Junior Carissimi Medianeira 2010

  2. Objetivos Objetivo Geral O objetivo do presente trabalho é desenvolver um estudo sobre o Internet Protocolversion 6 e o protocolo de segurança IPSec, apresentando a tecnologia IPv6 em redes locais. Objetivos específicos Descrever as camadas do modelo de interconexão RM-OSI; Descrever a Suíte TCP/IP; Descrever o protocolo de internet; Descrever o funcionamento do protocolo Roteado IPv6; Descrever segurança em redes de computadores; Realizar estudo de caso utilizando o protocolo de segurança IPSec.

  3. Modelo OSI

  4. TCP/IP • Protocolo TCP 1974 • Protocolo IP 1981 • Suíte TCP/IP 1983 • Suíte TCP/IP baseada no modelo OSI

  5. Internet Protocol • Criado nos anos 80; • Não projetado para uso comercial; • Esgotamento previsto em 2 ou 3 anos; • Possui 32 bits divididos em 4 Bytes; • Dividido em classes.

  6. Internet Protocol • Classe A: 1.0.0.0 até 127.255.255.255 • Classe B: 128.0.0.0 até 191.255.255.255 • Classe C: 192.0.0.0 até 223.255.255.255 • Classe D: 224.0.0.0 até 239.255.255.255 • Classe E: 240.0.0.0 até 247.255.255.255

  7. Tecnologia IPv6 • Criado para suprir as deficiências do IPv4; • Aumento considerável na quantidade de endereços; • Mudança no endereço passando de dígitos decimais para dígitos hexadecimaisex: • Endereço IPv4: 192.168.1.1 • Endereco IPv6: AABB:00EF:0000:0000:0234:0000:EE28:1C4B

  8. Endereçamento IPv6 • Abreviação do endereço: • AABB:00EF:0000:0000:0234:0000:EE28:1C4B • Ocultando zeros a esquerda: • AABB:00EF:0:0:0234:0:EE28:1C4B • Ocultar blocos seqüenciais constituídos por zeros: • AABB:EF::234:0:EE28:1C4B • Unicast, Multicast, Anycast.

  9. Cabeçalhos Datagrama IPv4 Datagrama IPv6

  10. Cabeçalho de Extensão

  11. Roteamento IPv6 • RIPng • É um protocolo IGP; • Algoritmo Bellman-Ford ou vetor de distância; • Utilizado desde os primeiros dias de atuação da ARPANET; • RIPng não tem processo de autenticação próprio; • OSPFv3 • Protocol IGP do tipo link-state; • Usa o conceito de “Área”; • Sistema de entregas de atualização(updates).

  12. Internet ProtocolSecurity - IPSec • Suporte IPv4 e IPv6; • Privacidade; • Integridade; • Autenticidade das informações acontece nos cabeçalhos de extensão.

  13. Protocolo Authentication Header (ID 51) Fonte: Coutinho e Fonseca (2005)

  14. ProtocoloEncapsulatingSecurityPayload (ID 50) Fonte: Coutinho e Fonseca (2005)

  15. Associacao de Segurança (SA) • Transporte • Tunel Fonte: Coutinho e Fonseca (2005) Fonte: Coutinho e Fonseca (2005)

  16. Gerenciamento de Chaves • IKE – ModoAutomático com combinação ISAKMP. • IKE • Primeira fase; • Segunda fase é realizada a negociação da Associação de Segurança. • Cria um túnel seguro e autenticado entre duas entidades; • Autenticação IKE • Chaves compartilhadas; • Criptografia de chave pública; • Assinatura digital.

  17. IKE – Estabelecimento de chaves • Estabelece as chavesem 3 modos • Principal (Main Mode); • Trocaminformaçõessobrealgoritmos e hashes; • Trocamchavespúblicas (DiffeHelmann); • Verificadas as entidades; • Agressivo (Aggressive Mode); • Rápidacomunicação; • Nãopossuicriptografia; • ModoRápido (Quick Mode); • NegociaAssociação de Segurança

  18. Cenário de Configuração IPSec

  19. Configuração Identidade ISAKMP

  20. Configuraçãochavepreshared

  21. Política de criptografia

  22. Criptografia IPSec

  23. IPSec modoTunel

  24. Conclusão • Configurações de endereços simplificadas; • Quantidade superior de endereços do IPv6 sobre o IPv4; • No IPv6 o IPSec surge como configuração obrigatória; • Confiabilidade dos dados trafegados entre a rede; • Camada de Rede; • O IPsec utiliza os cabeçalhos de extensão; • O IPSec possui forte criptografia; • Complexa configuração.

  25. “Busque o topo, é lá que a gente vai se encontrar.” Daniel Godri
