  1. Principales tipos de transitorios a inyectar al sistema

  2. Transitorios de conexióngenerador asincrónico Conectado cuando está casi en sincronismo Con control Stall y Pitch DG5

  3. Transitorio de conexión de transformador de interconexión • Los transformadores de GD se conectan muy frecuentemente a la red, individual o en grupos. • Las caídas de tensión causadas no deben superar valores del 3 al 7 %. • Los sistemas son usualmente débiles. • La corriente de conexión alcanza a 10 pu, existiendo diseños especiales para bajarla (1,5 MVA, 7,35 pu 1,6 s a 4,04 pu por 1 s).

  4. Transitorio de conexión de transformador de interconexión • Corriente simpática

  5. Transitorio de conexión de transformador de interconexión inrushpq

  6. Transitorio de desconexión generador asincrónico Corrientes armónicas, por resonancia entre capacitores y reactancia de fuga del generador Pérdida de excitación plena Continúa con excitación capacitiva

  7. Variación de la tensión generada generador asincrónico Curva de sensibilidad con mínimo en 8,8 Hz Efecto de sombra de torre Corresponde a 2,3; 3,8 y 7,5 Hz

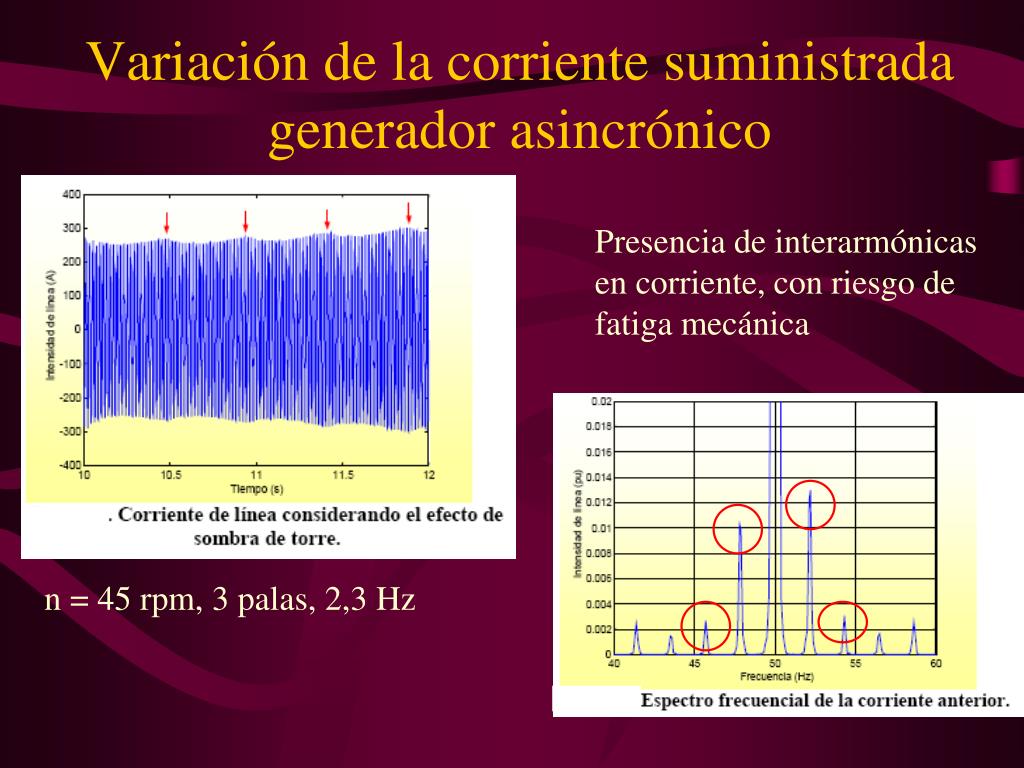

  8. Variación de la corriente suministrada generador asincrónico Presencia de interarmónicas en corriente, con riesgo de fatiga mecánica n = 45 rpm, 3 palas, 2,3 Hz

  9. Potencia y tensión Necesidad de mitigar variaciones, agregando dispositivos de almacenamiento

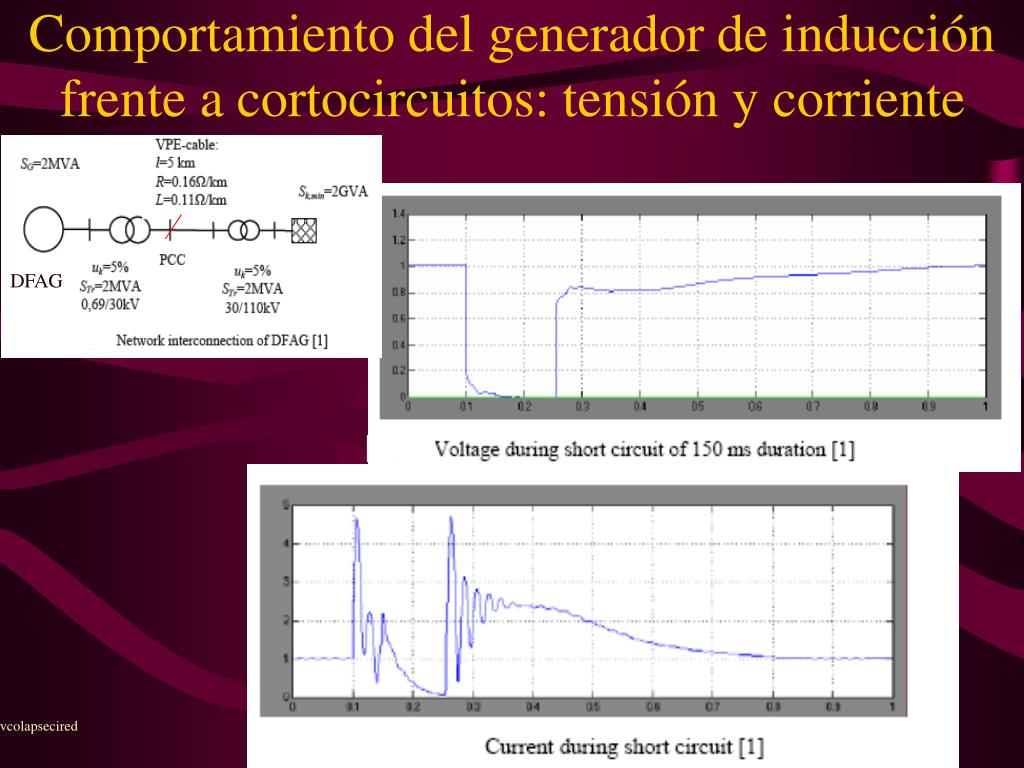

  10. Comportamiento del generador de inducción frente a cortocircuitos: tensión y corriente DFAG vcolapsecired

  11. Comportamiento del generador de inducción frente a cortocircuitos: potencia y velocidad

  12. Transitorio de Granja Eólica-Falla en PCC

  13. Transitorio de Granja Eólica-Falla en N

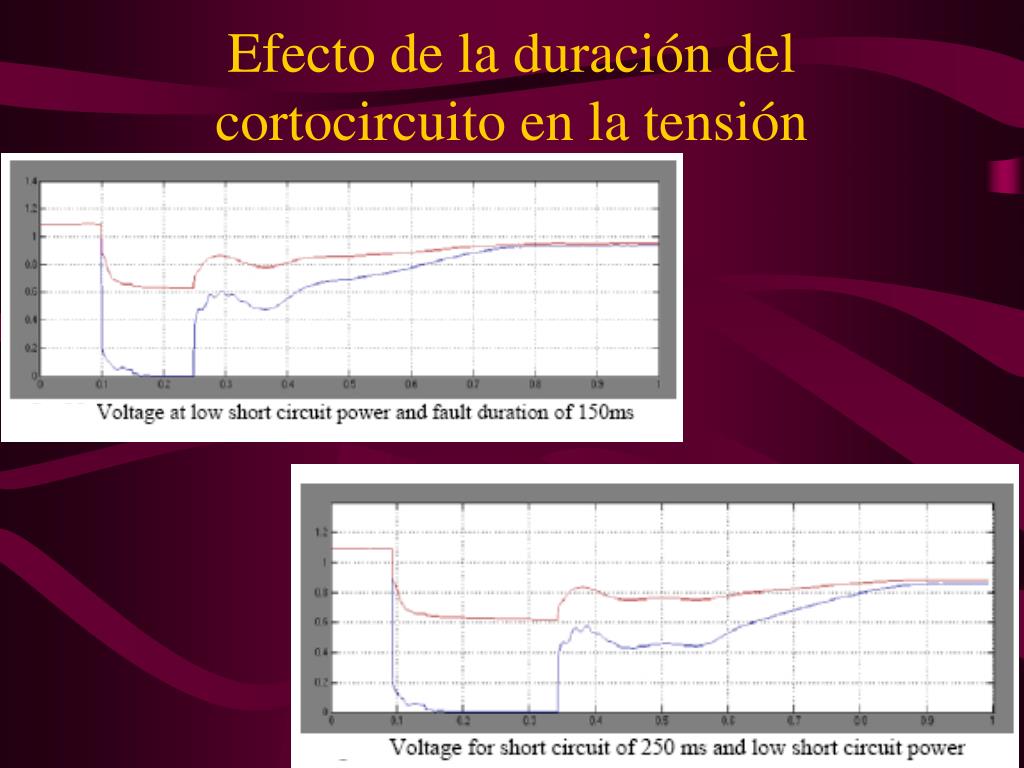

  14. Efecto de la duración del cortocircuito en la tensión
