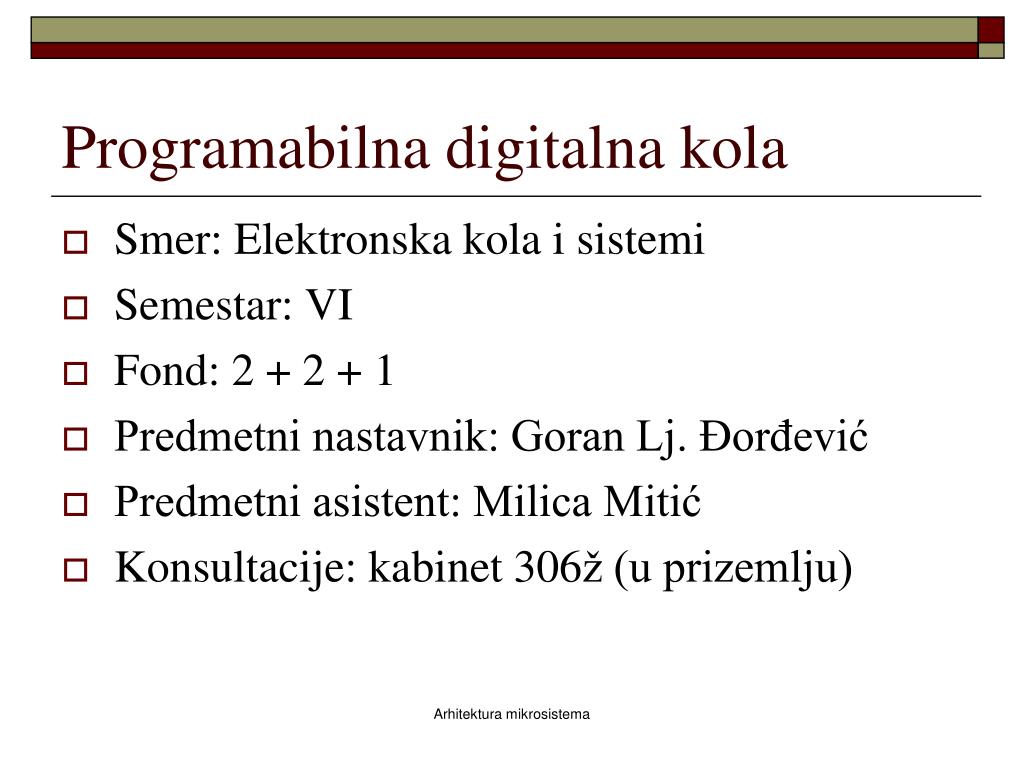

  1. Programabilna digitalna kola • Smer: Elektronska kola i sistemi • Semestar: VI • Fond: 2 + 2 + 1 • Predmetni nastavnik: Goran Lj. Đorđević • Predmetni asistent: Milica Mitić • Konsultacije: kabinet 306ž (u prizemlju) Arhitektura mikrosistema

  2. Klasifikacija IC IC projektovana za datu primenu Arhitektura mikrosistema

  3. Full-Custom ASIC • Projektovanje do nivoa layout-a • Vremenski zahtveno • Mogućnost postizanja visokih performansi • Projekat IC-a (u vidu lejauta) se dostavlja fabrici poluprovodnika gde se IC fabrikuje • Skupa tehnologija (visoki fiksni, početni troškovi) • Tipičan projekat traje više meseci Arhitektura mikrosistema

  4. Standard-cell ASIC • IC lejaut se konstruiše od pred-projektovanih modula (standardnih ćelija) • Standardne ćelije se projektuju u full-custom tehn. (neko drugi ih projektuje) • Manji rizik i ušteda u vremenu • Postoji i veće ćelije (mikroprocesori i sl. - tzv. hard-cores) Arhitektura mikrosistema

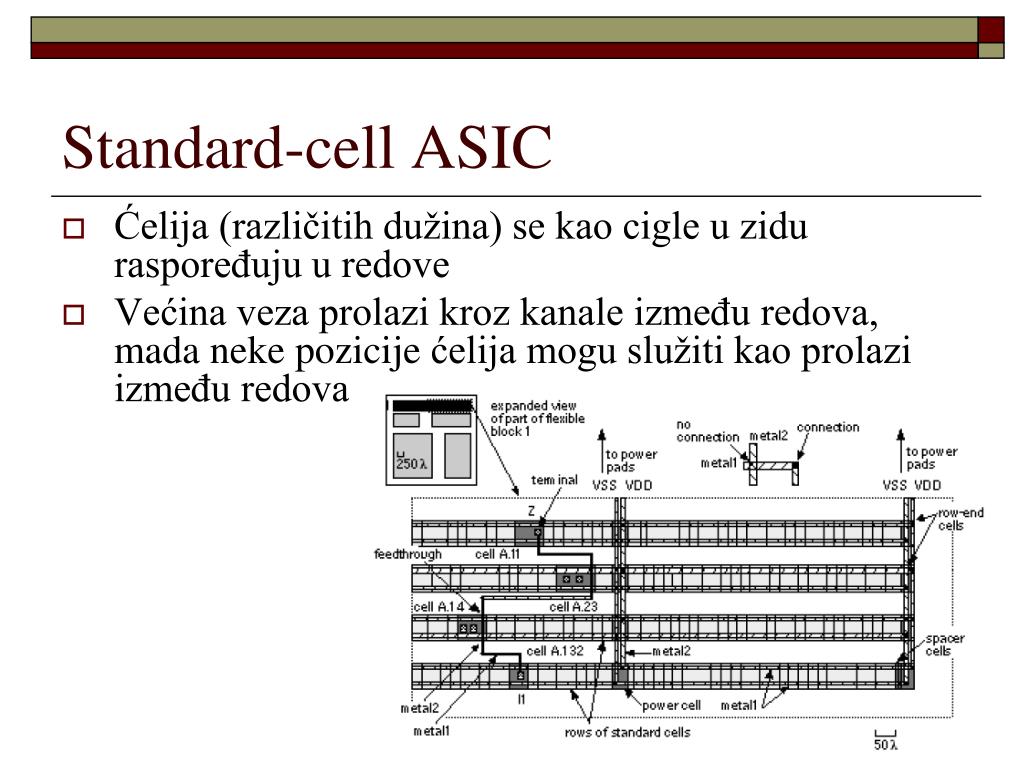

  5. Standard-cell ASIC • Ćelija (različitih dužina) se kao cigle u zidu raspoređuju u redove • Većina veza prolazi kroz kanale između redova, mada neke pozicijećelija mogu služiti kao prolazi između redova Arhitektura mikrosistema

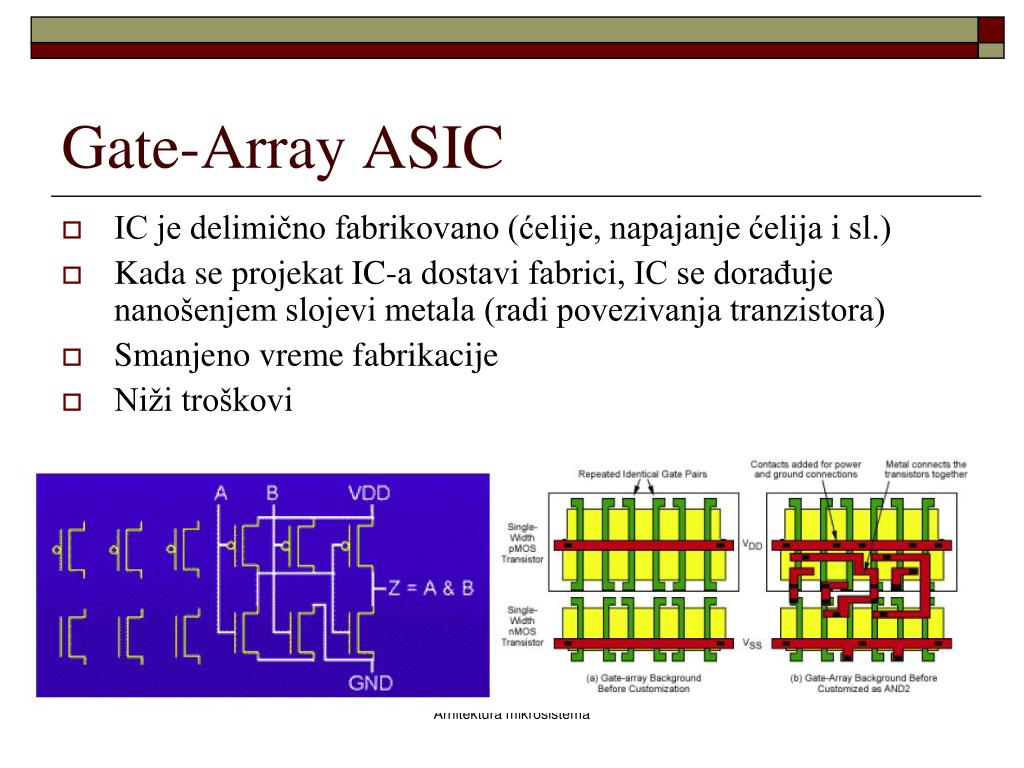

  6. Gate-Array ASIC • IC je delimično fabrikovano (ćelije, napajanje ćelija i sl.) • Kada se projekat IC-a dostavi fabrici, IC se dorađuje nanošenjem slojevi metala (radi povezivanja tranzistora) • Smanjeno vreme fabrikacije • Niži troškovi Arhitektura mikrosistema

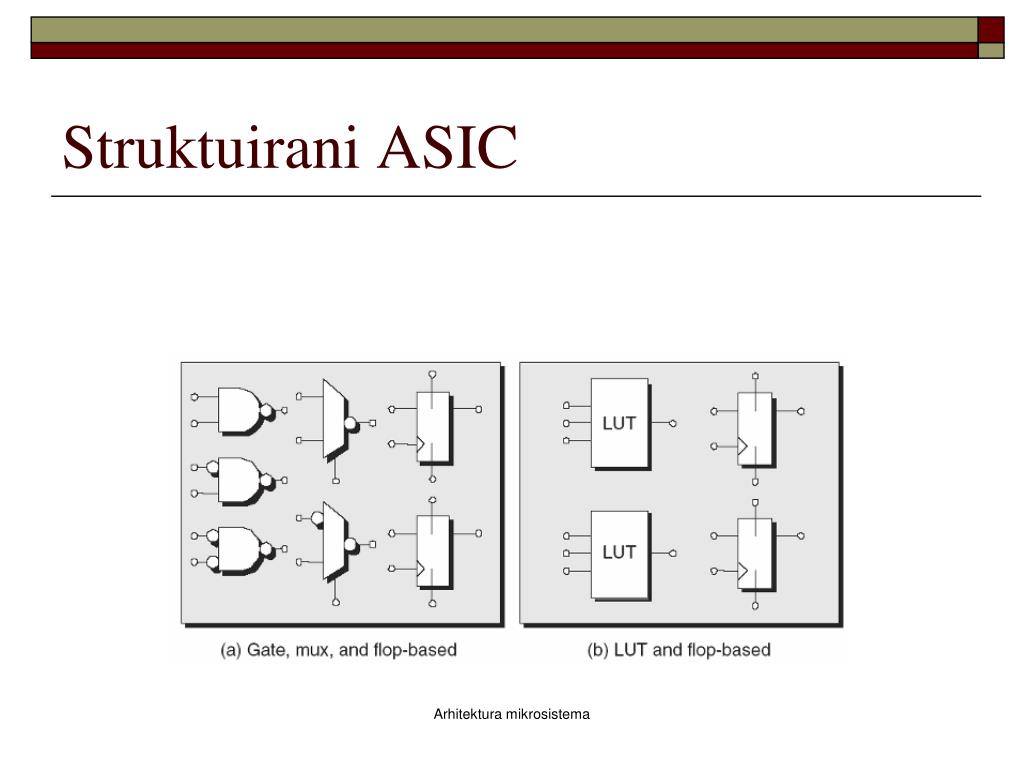

  7. Struktuirani ASIC Arhitektura mikrosistema

  8. PLD • Klasifikacija: • SPLD (Simple PLD): PLA + PAL + ROM • CPLD (Complex PLD) • FPGA (Field-Programmable Gate Array) Arhitektura mikrosistema

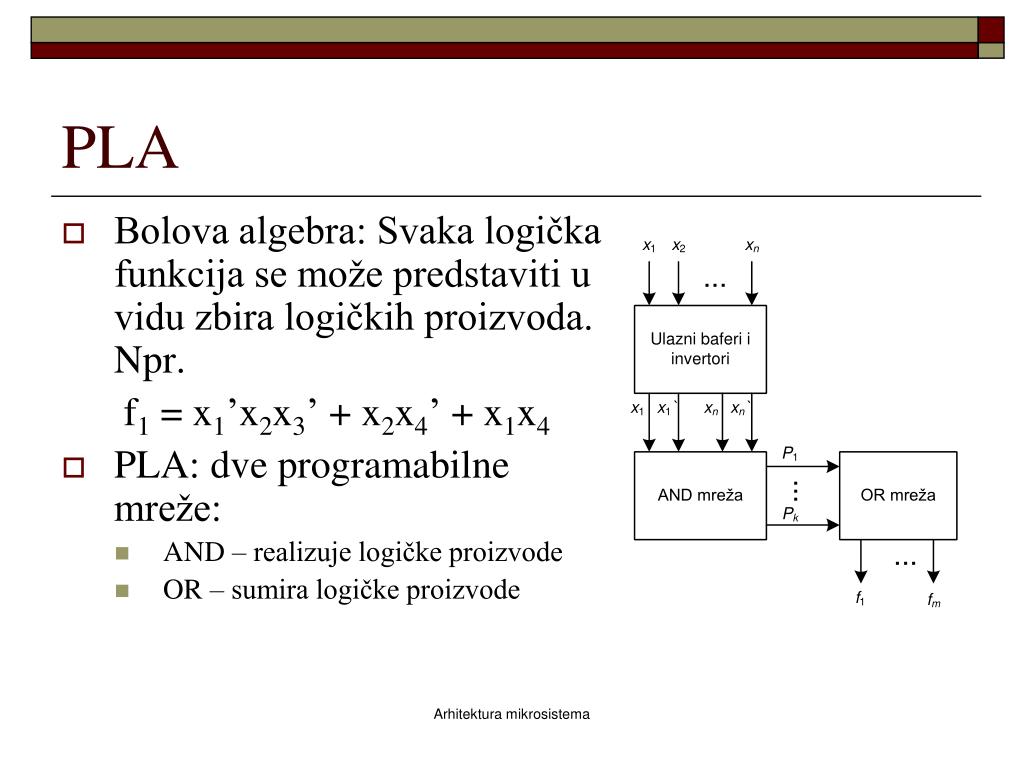

  9. PLA • Bolova algebra: Svaka logička funkcija se može predstaviti u vidu zbira logičkih proizvoda. Npr. f1 = x1’x2x3’ + x2x4’ + x1x4 • PLA: dve programabilne mreže: • AND – realizuje logičke proizvode • OR – sumira logičke proizvode Arhitektura mikrosistema

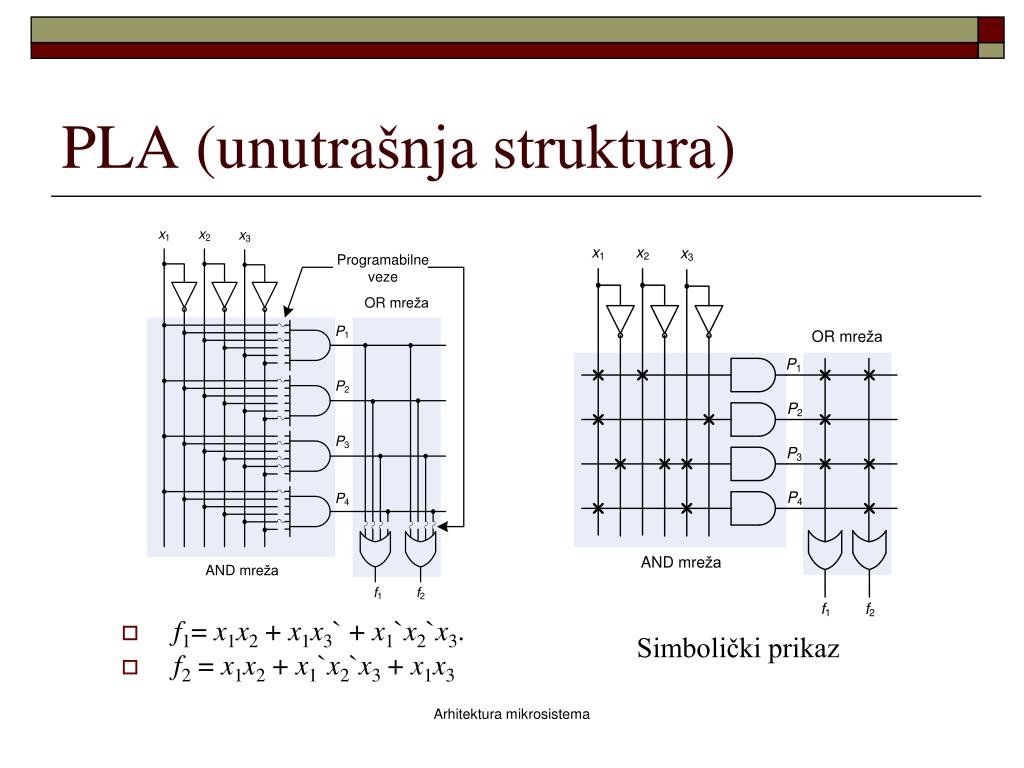

  10. PLA (unutrašnja struktura) • f1= x1x2 + x1x3` + x1`x2`x3. • f2 = x1x2 + x1`x2`x3 + x1x3 Simbolički prikaz Arhitektura mikrosistema

  11. PAL • AND mreža programabilna, OR mreža fiksna f1 = x1x2x3` + x1`x2x3 f2 = x1`x2` + x1x2x3 Arhitektura mikrosistema

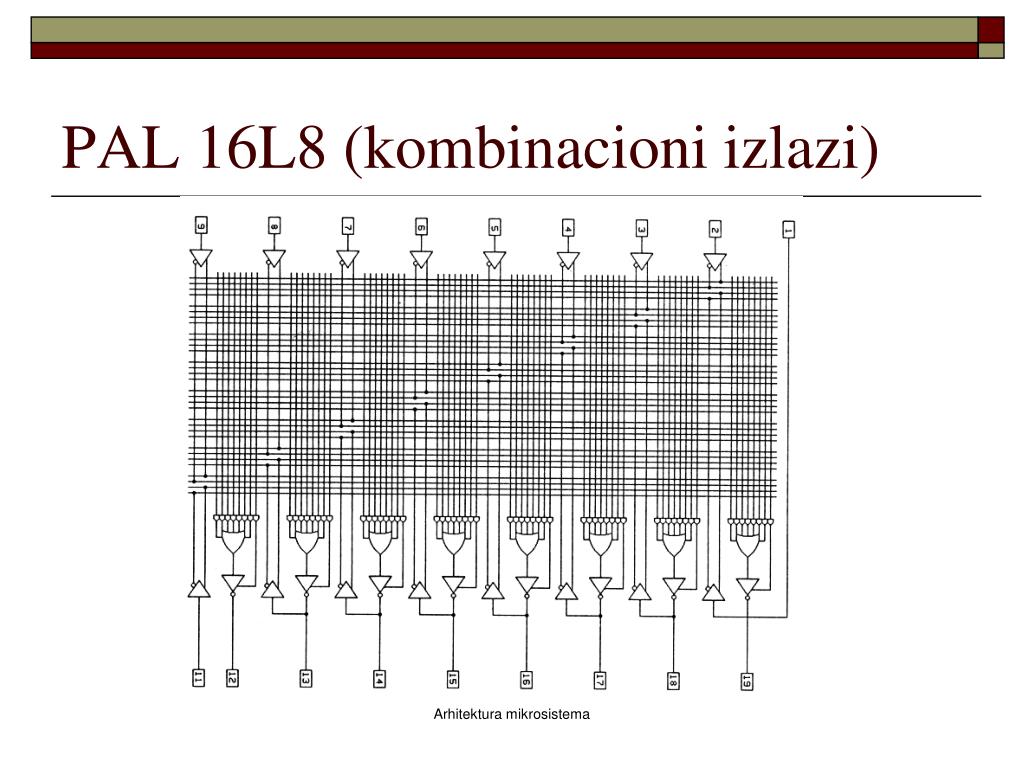

  12. PAL 16L8 (kombinacioni izlazi) Arhitektura mikrosistema

  13. ROM • AND mreža fiksna, OR mreža programabilna • AND matrica ima funkciju binaranog dekodera n/2n (generator minterma) • Mogućnost realizacije proizvoljen funkcije n promenljvih Arhitektura mikrosistema

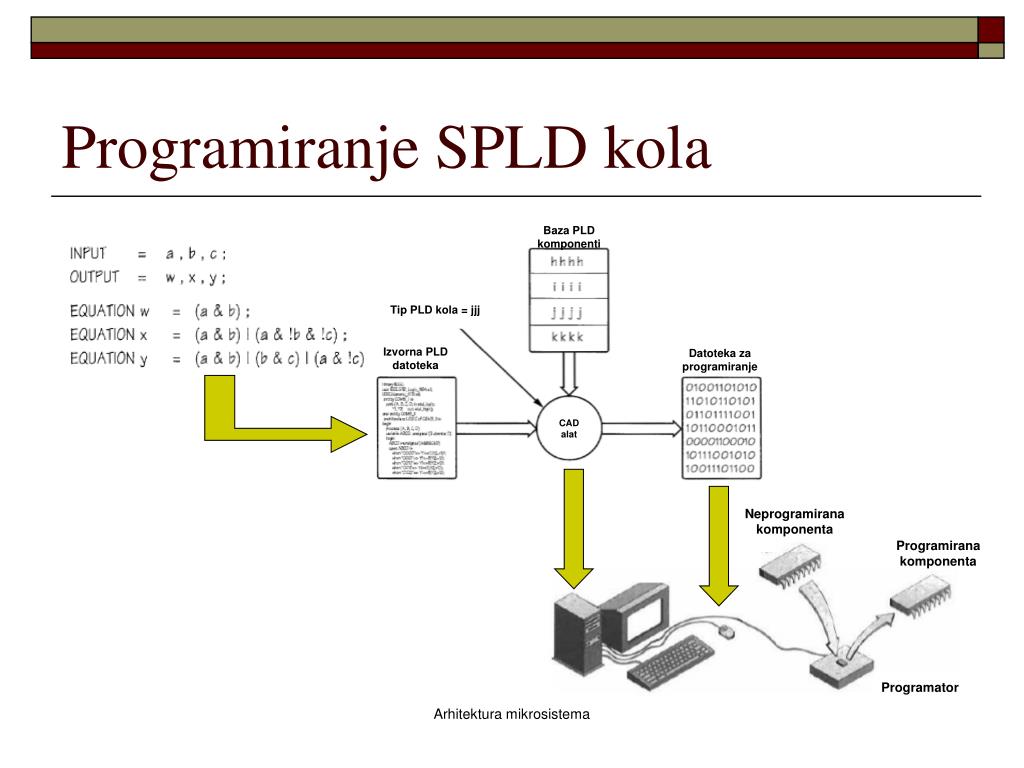

  14. Programiranje SPLD kola Arhitektura mikrosistema

  15. CPLD • Sadrži više logičkih blokova (PAL ili PLA strukture) međusobno povezanih programabilnom prekidačkom matricom. • U/I blokovi za spregu sa pinovima kola. Arhitektura mikrosistema

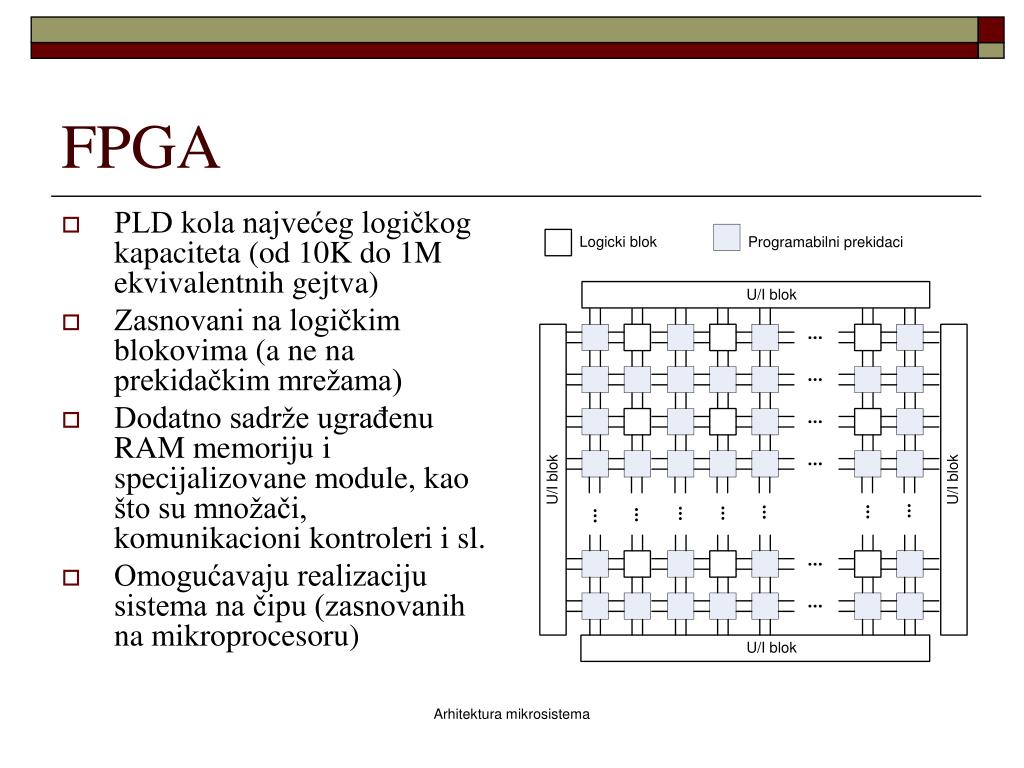

  16. FPGA • PLD kola najvećeg logičkog kapaciteta (od 10K do 1M ekvivalentnih gejtva) • Zasnovani na logičkim blokovima (a ne na prekidačkim mrežama) • Dodatno sadrže ugrađenu RAM memoriju i specijalizovane module, kao što su množači, komunikacioni kontroleri i sl. • Omogućavaju realizaciju sistema na čipu (zasnovanih na mikroprocesoru) Arhitektura mikrosistema

  17. FPGA (logički blok) • Logički blok: • LUT - univerzalni logički blok sa malim brojem ulaza (n = 4-6) i jednim izlazom. • Realizuje se kao RAM 2nx1. Sadržaj RAM-a definiše logičku funkciju. Dvoulazni LUT – može da realizuje proizvoljnu funkciju dve promenljive Arhitektura mikrosistema

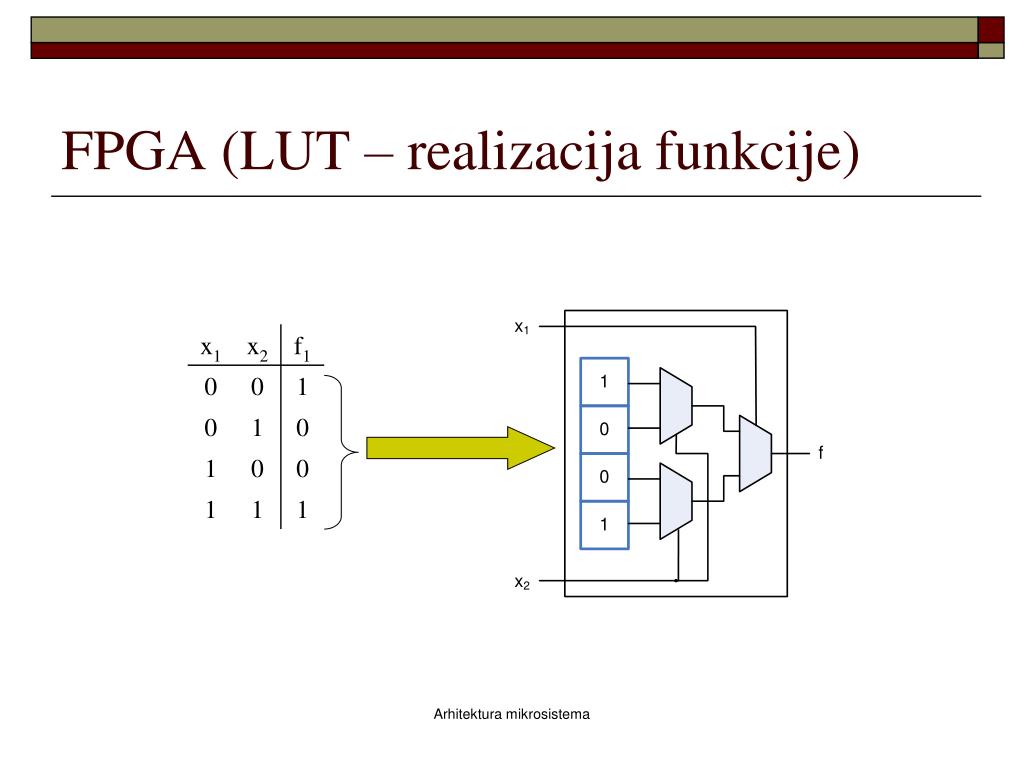

  18. FPGA (LUT – realizacija funkcije) Arhitektura mikrosistema

  19. FPGA (realizacija složenijih funkcija) f = f1 + f2 = x1x2 + x2’x3. Arhitektura mikrosistema

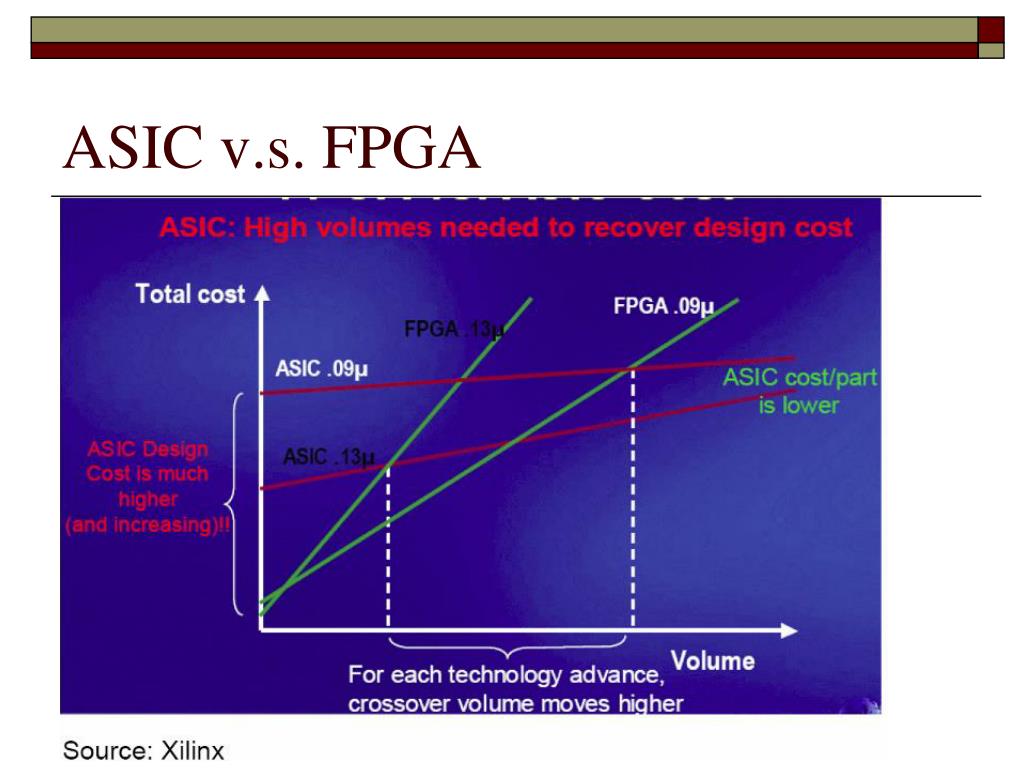

  20. ASIC v.s. FPGA Arhitektura mikrosistema

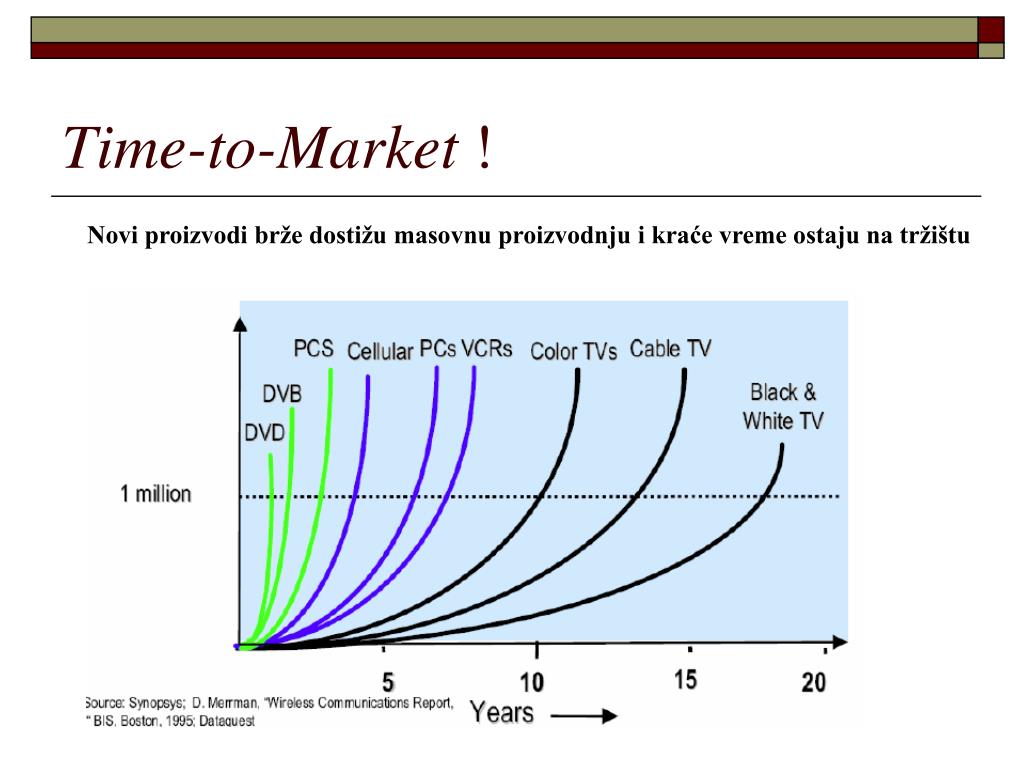

  21. Time-to-Market ! Novi proizvodi brže dostižu masovnu proizvodnju i kraće vreme ostaju na tržištu Arhitektura mikrosistema

  22. Time-to-market Arhitektura mikrosistema

  23. Novi projekti Arhitektura mikrosistema

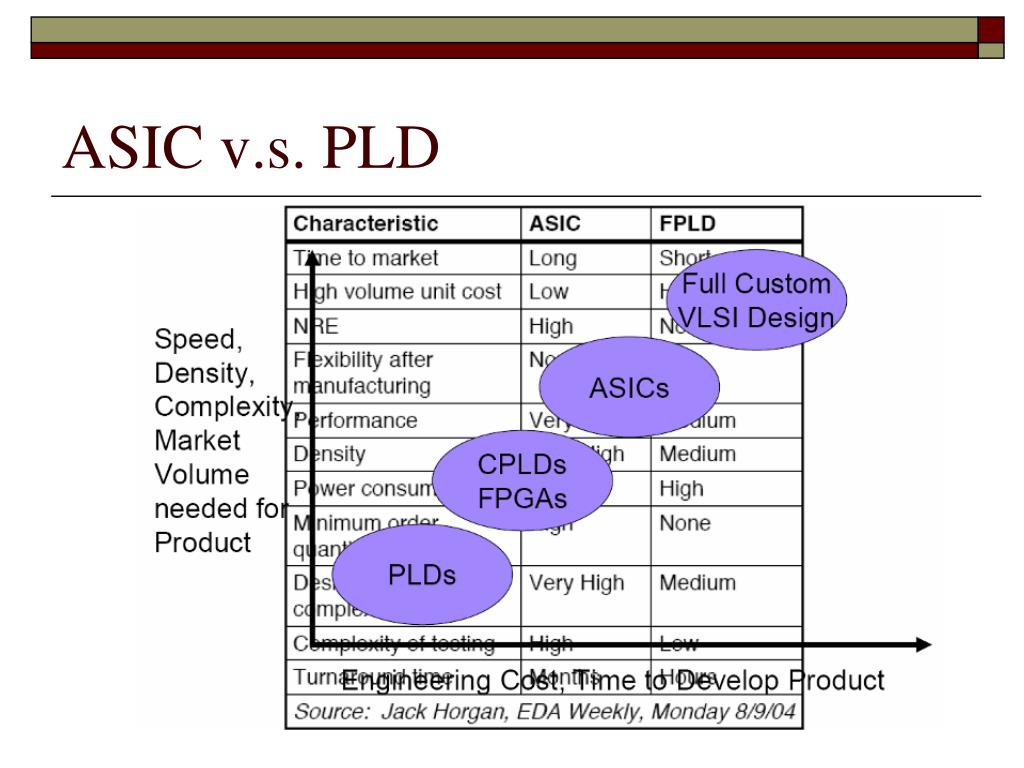

  24. ASIC v.s. PLD Arhitektura mikrosistema

  25. Proizvođači Arhitektura mikrosistema

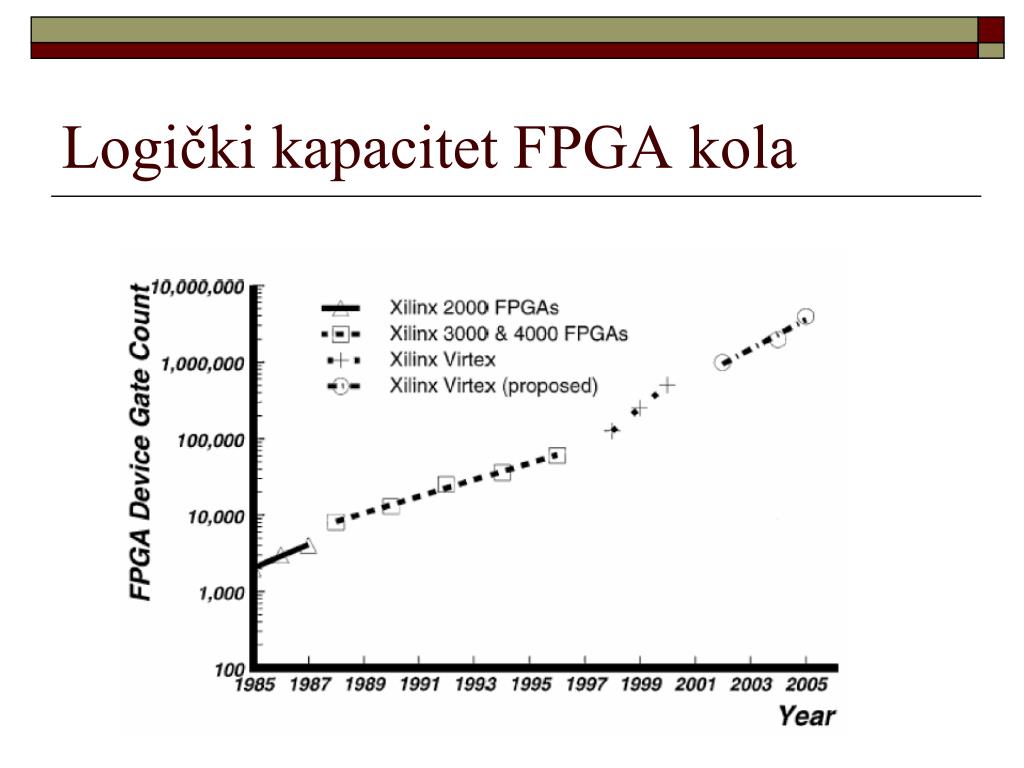

  26. Logički kapacitet FPGA kola Arhitektura mikrosistema

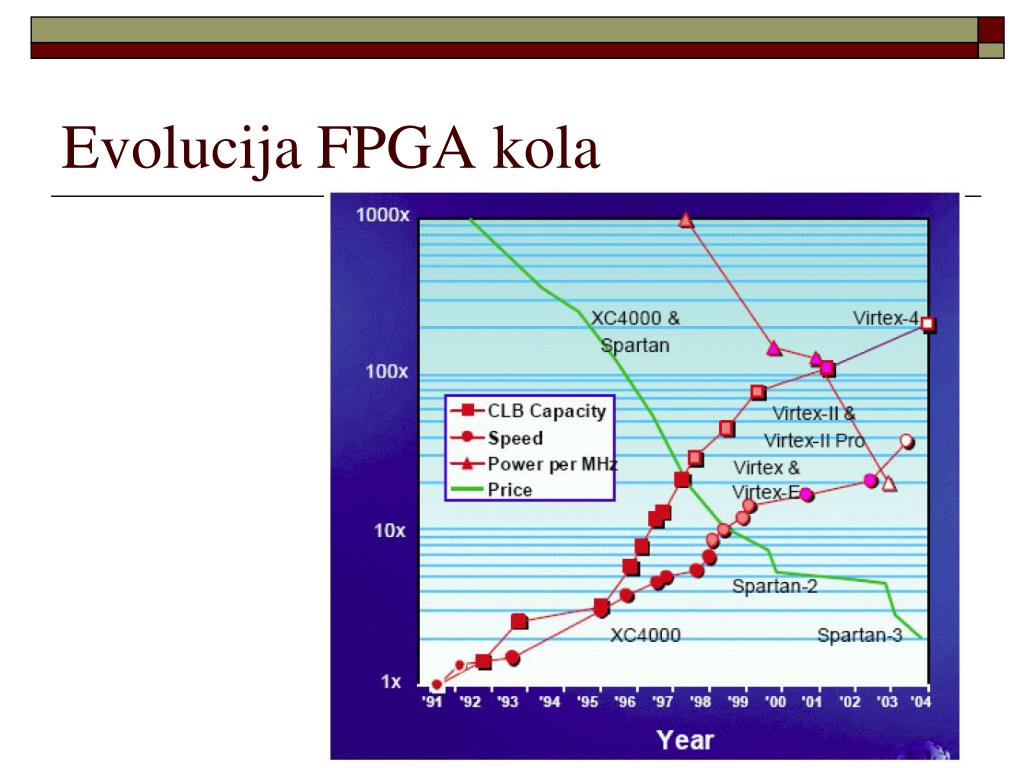

  27. Evolucija FPGA kola Arhitektura mikrosistema

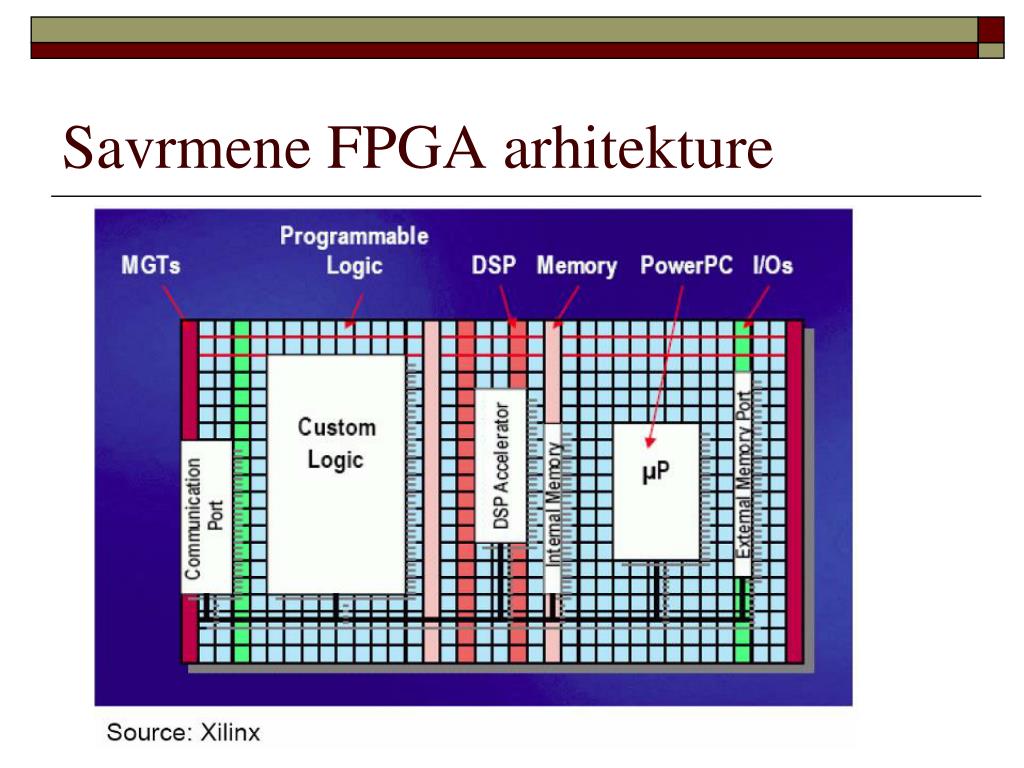

  28. Savrmene FPGA arhitekture Arhitektura mikrosistema

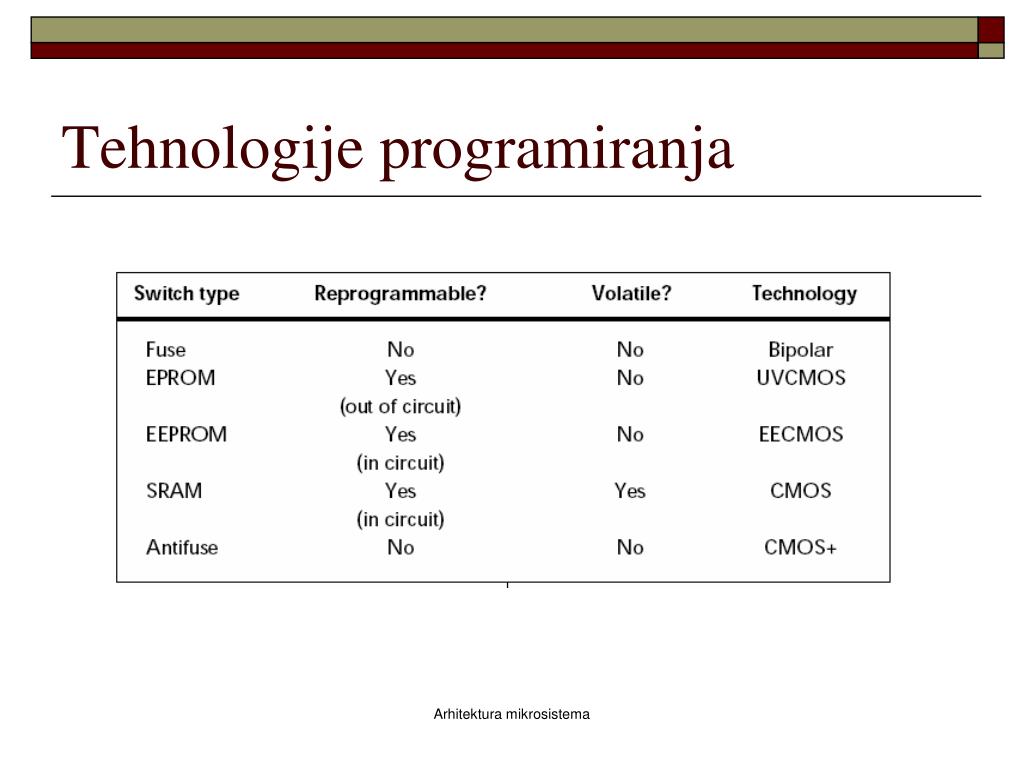

  29. Tehnologije programiranja Arhitektura mikrosistema

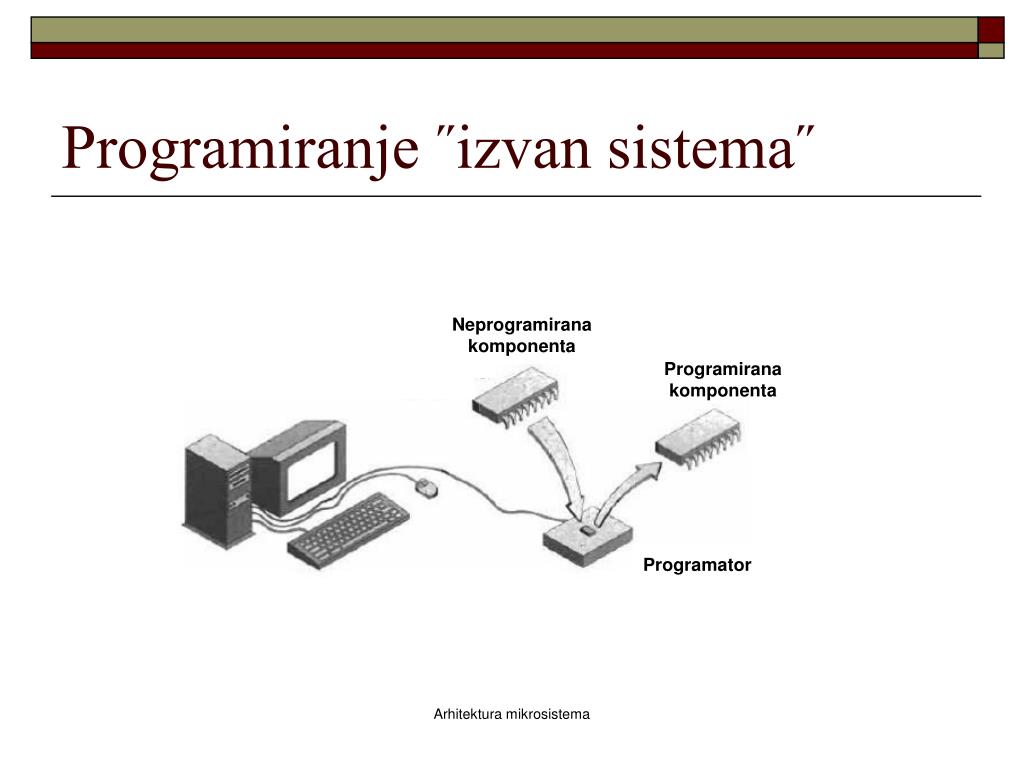

  30. Programiranje ˝izvan sistema˝ Arhitektura mikrosistema

  31. Programiranje ˝u sistemu˝ Arhitektura mikrosistema

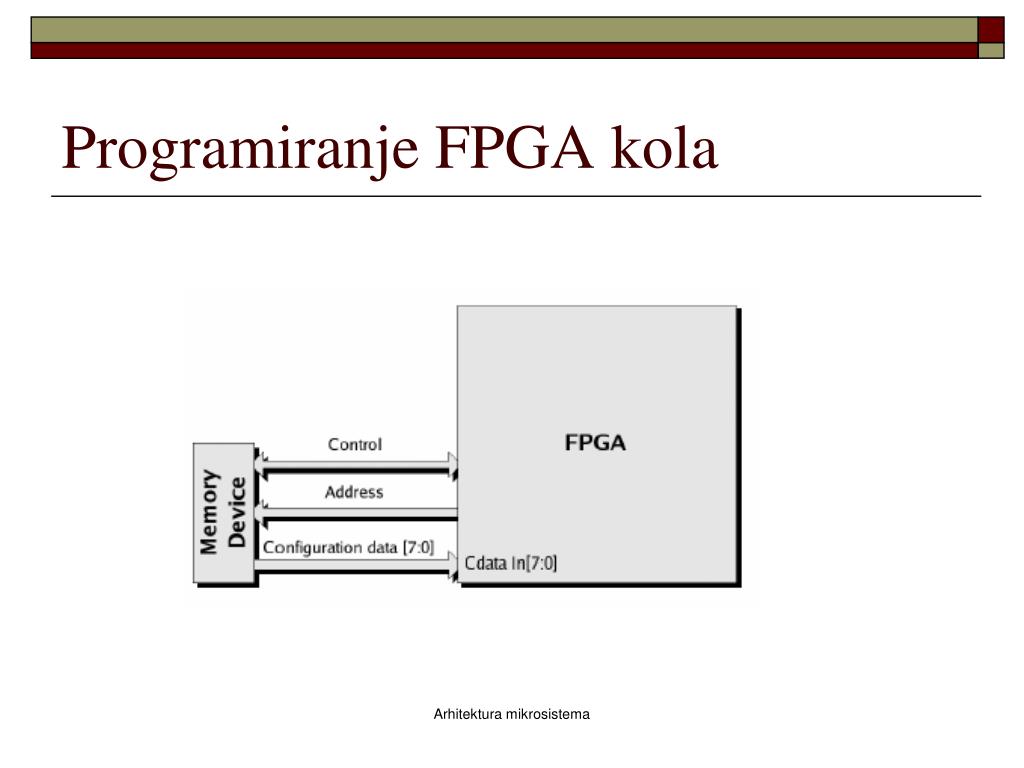

  32. Programiranje FPGA kola Arhitektura mikrosistema

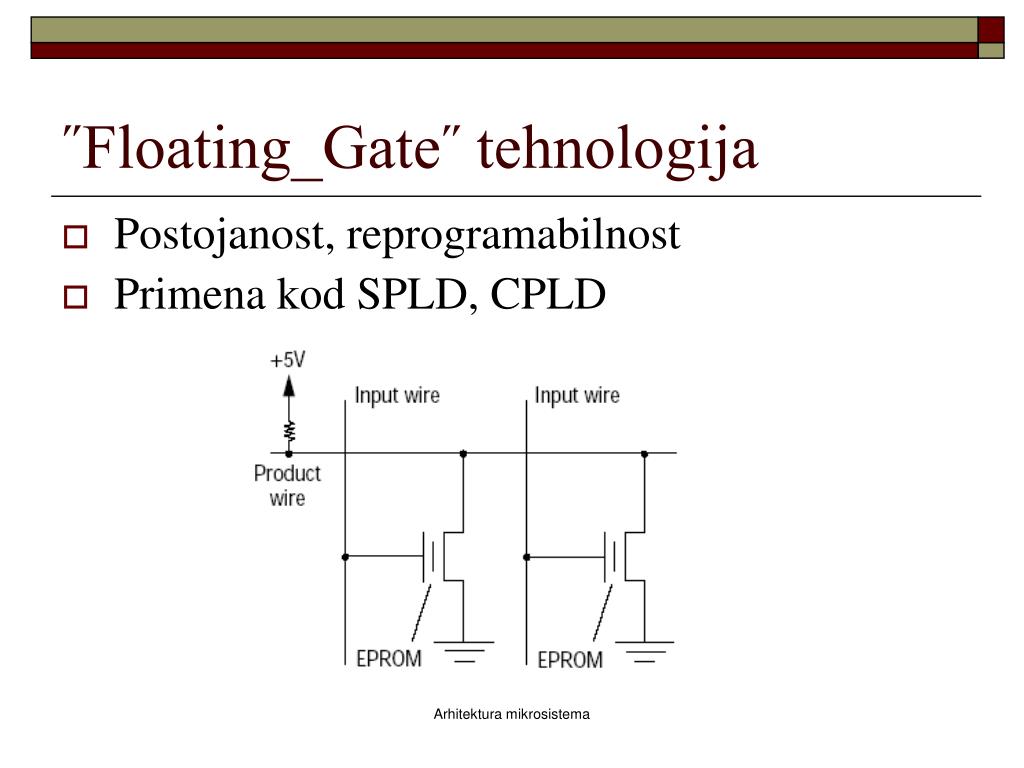

  33. ˝Floating_Gate˝ tehnologija • Postojanost, reprogramabilnost • Primena kod SPLD, CPLD Arhitektura mikrosistema

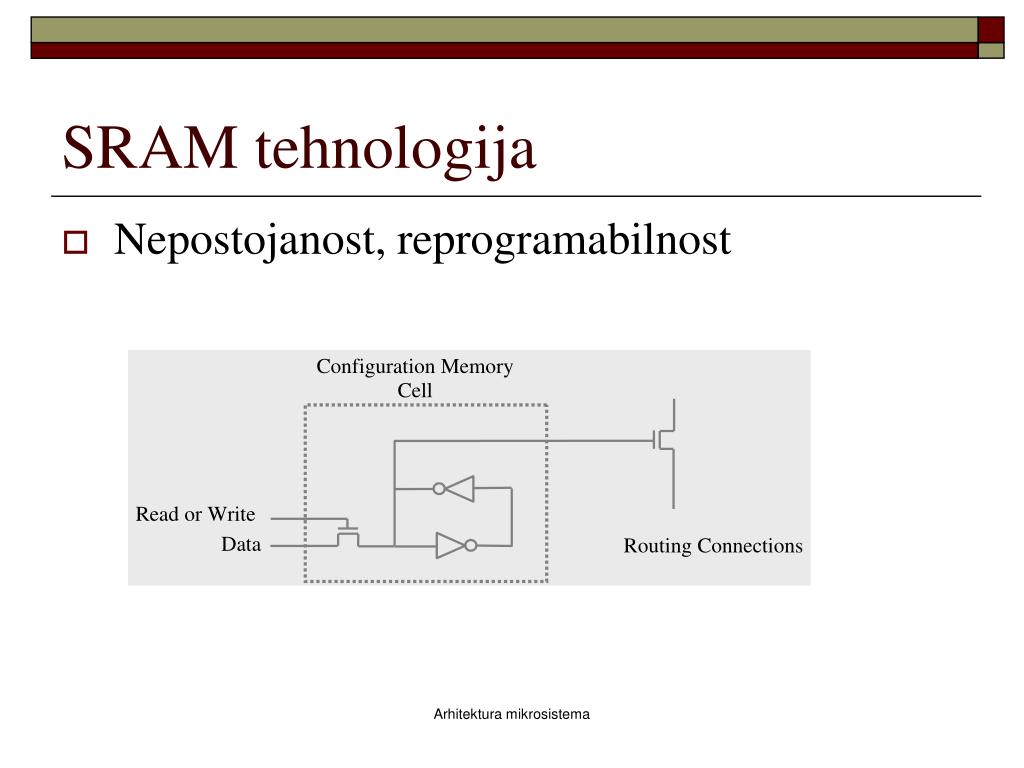

  34. SRAM tehnologija • Nepostojanost, reprogramabilnost Arhitektura mikrosistema

  35. SRAM tehnologija • Pass tranzistor + SRAM ćelija • Multiplekser + SRAM ćelija(e) Arhitektura mikrosistema

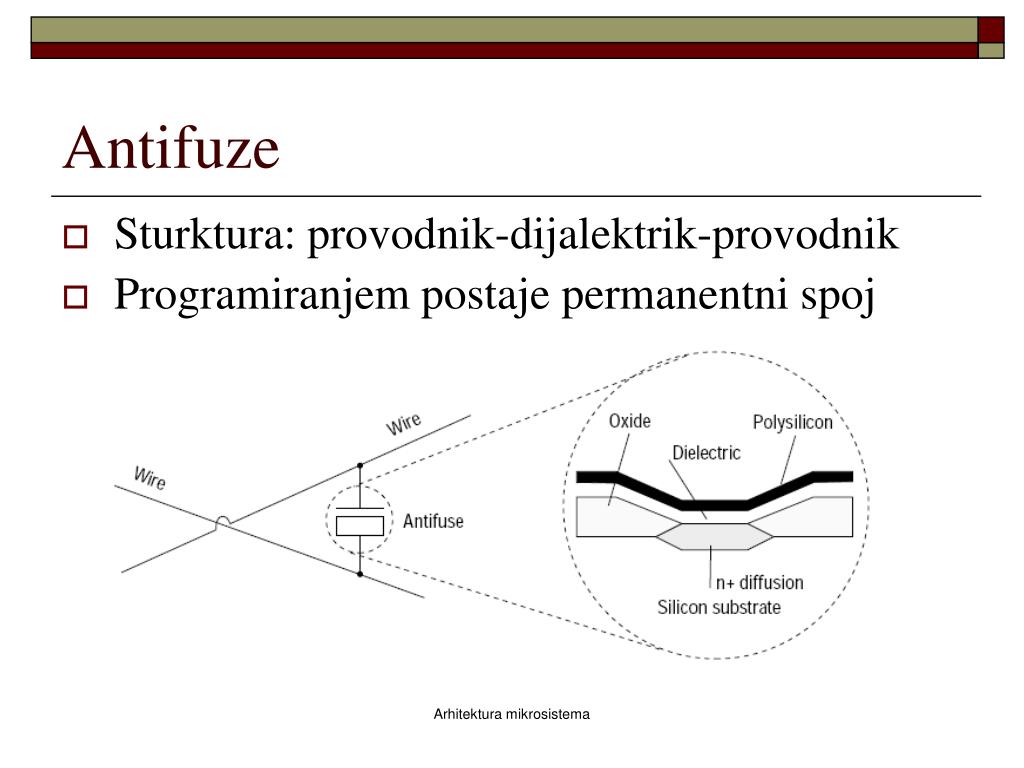

  36. Antifuze • Sturktura: provodnik-dijalektrik-provodnik • Programiranjem postaje permanentni spoj Arhitektura mikrosistema
