  1. Teräväpiirtotelevisio(HDTV) Jukka-Pekka Erlund VBP03S Mediatekniikan seminaari Jukka-Pekka Erlund

  2. Sisältö • Mikä on HDTV? • HDTV maailmalla • Tekniikka • Edut • Esitystavat • Lomitus • Lähetys • Pakkaus • Käsitteet ja laitteet • Tulevaisuus Mediatekniikan seminaari Jukka-Pekka Erlund

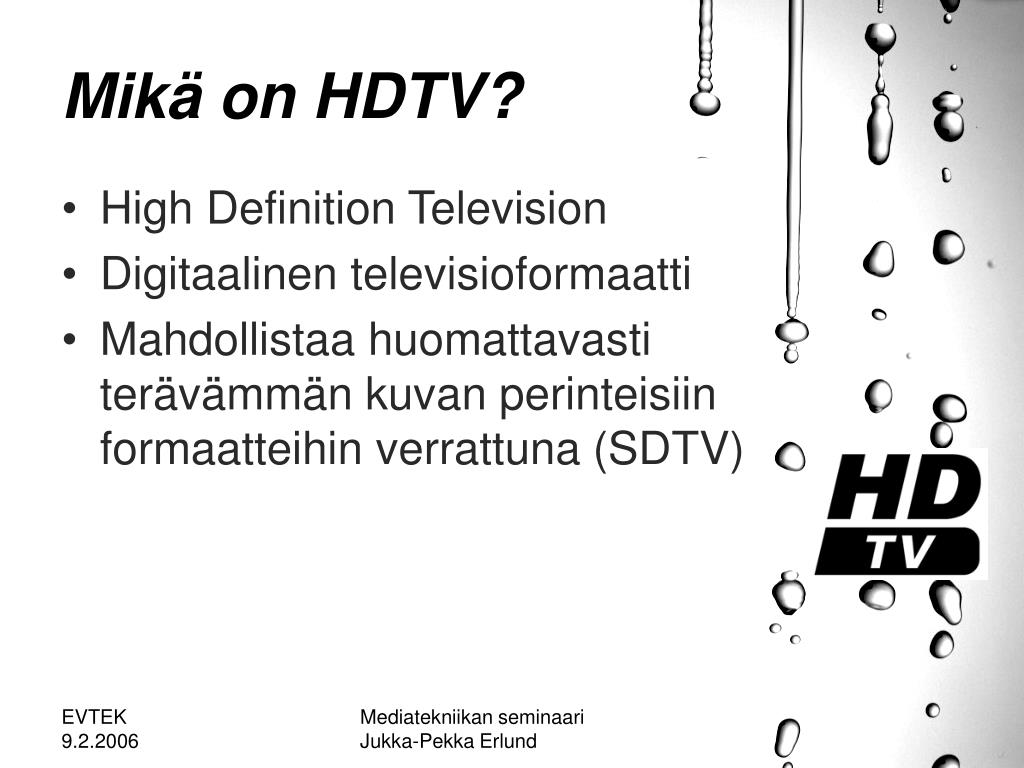

  3. Mikä on HDTV? • High Definition Television • Digitaalinen televisioformaatti • Mahdollistaa huomattavasti terävämmän kuvan perinteisiin formaatteihin verrattuna (SDTV) Mediatekniikan seminaari Jukka-Pekka Erlund

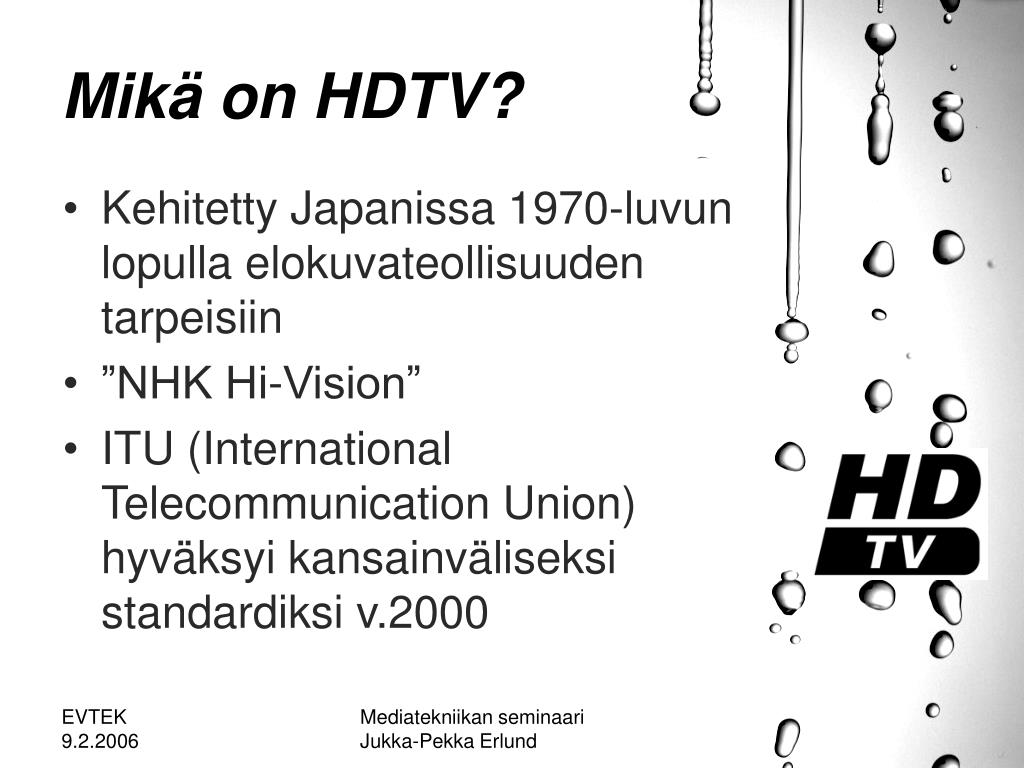

  4. Mikä on HDTV? • Kehitetty Japanissa 1970-luvun lopulla elokuvateollisuuden tarpeisiin • ”NHK Hi-Vision” • ITU (International Telecommunication Union) hyväksyi kansainväliseksi standardiksi v.2000 Mediatekniikan seminaari Jukka-Pekka Erlund

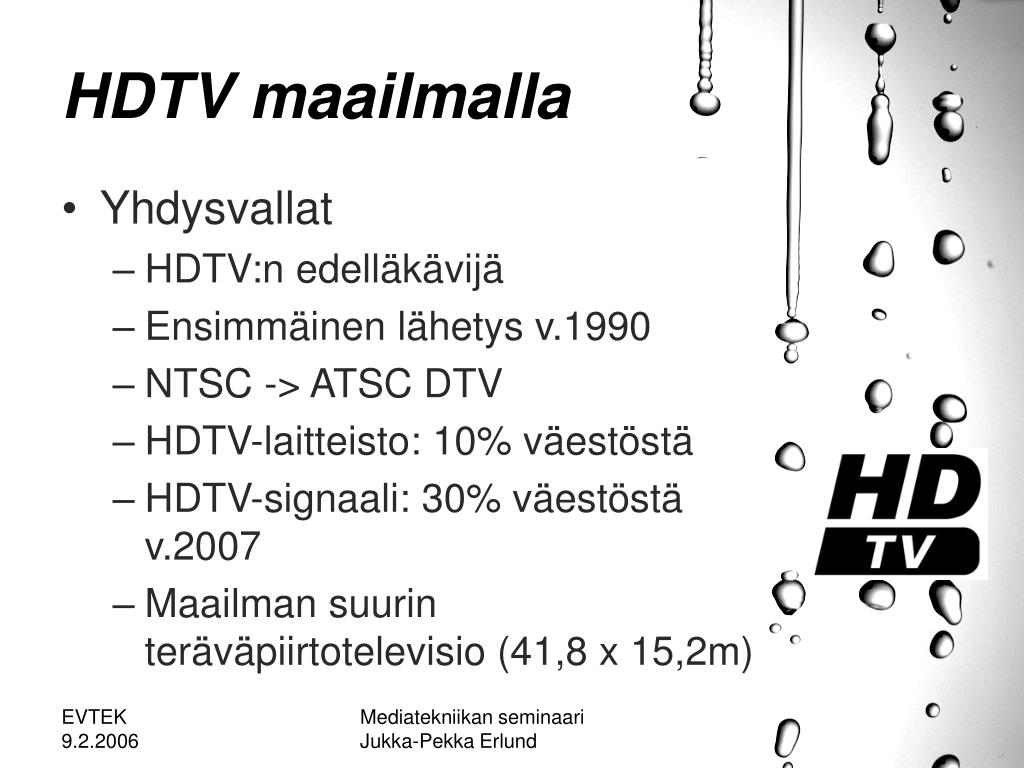

  5. HDTV maailmalla • Yhdysvallat • HDTV:n edelläkävijä • Ensimmäinen lähetys v.1990 • NTSC -> ATSC DTV • HDTV-laitteisto: 10% väestöstä • HDTV-signaali: 30% väestöstä v.2007 • Maailman suurin teräväpiirtotelevisio (41,8 x 15,2m) Mediatekniikan seminaari Jukka-Pekka Erlund

  6. Mediatekniikan seminaari Jukka-Pekka Erlund

  7. HDTV maailmalla • Japani • Ensimmäinen lähetys v.1982 • NTSC -> NHK HDTV • MUSE satelliittilähetyksiin v.2000 • HDTV-laitteisto: 10% väestöstä • HDTV-signaali: 4% väestöstä • NHK kehittää uusia teknologioita Mediatekniikan seminaari Jukka-Pekka Erlund

  8. HDTV maailmalla • Eurooppa • HDTV:n murros vasta alkanut • Ensimmäisenä Euro1080 v.2004 • BBC:n kaikki lähetykset teräväpiirtona v.2010 • Kanavia myös Saksassa ja Ranskassa • HDTV-laitteisto: 10% väestöstä v.2008 Mediatekniikan seminaari Jukka-Pekka Erlund

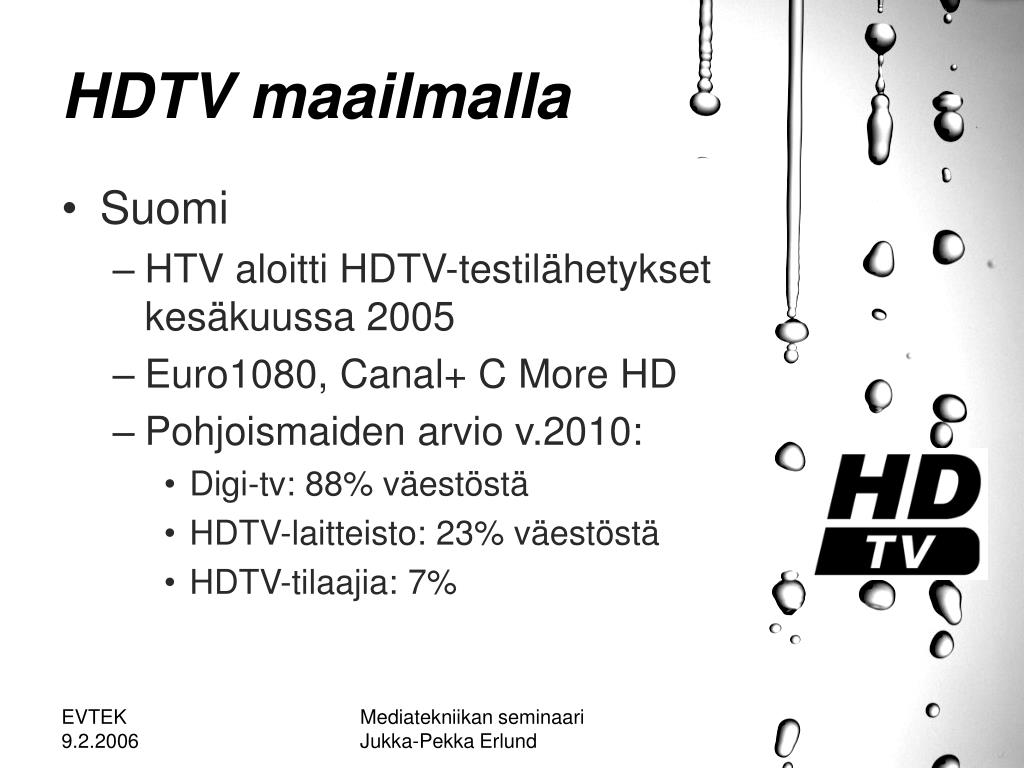

  9. HDTV maailmalla • Suomi • HTV aloitti HDTV-testilähetykset kesäkuussa 2005 • Euro1080, Canal+ C More HD • Pohjoismaiden arvio v.2010: • Digi-tv: 88% väestöstä • HDTV-laitteisto: 23% väestöstä • HDTV-tilaajia: 7% Mediatekniikan seminaari Jukka-Pekka Erlund

  10. Edut Mediatekniikan seminaari Jukka-Pekka Erlund

  11. Edut SDTV (576 juovaa) HDTV (1080 juovaa) Mediatekniikan seminaari Jukka-Pekka Erlund

  12. Esitys • Kuvasuhde 16:9 • Esitystavat: • lomitettu (i = interlaced) • lomittamaton (p = progressive) • 720p50, 720p60 • 1080i50, 1080i60 • 1080p24, 1080p25, 1080p30 Mediatekniikan seminaari Jukka-Pekka Erlund

  13. Lomitus (Interlace) • PAL sisältää 625 vaakajuovaa • 576 kuvamateriaalille • lopuilla esim. ohjelmatietoa ja Teksti-TV • PAL-standardin kuvataajuus on 25 kuvaa sekunnissa (25FPS) • Välkkyvä kuva • Rasittaa silmiä Mediatekniikan seminaari Jukka-Pekka Erlund

  14. Lomitus (Interlace) • Videoruutu jaetaan kahdeksi 312,5 juovan osakuvaksi • Parittomat • Parilliset • Saadaan aikaiseksi 50Hz kenttätaajuus, jolla kuvaputkea virkistetään Mediatekniikan seminaari Jukka-Pekka Erlund

  15. Lomitus (Interlace) + Lomitetun kuvan muodostaminen Progressiivinen kuva Mediatekniikan seminaari Jukka-Pekka Erlund

  16. Lähetys • Yhden analogikanavan tilalle (=multipleksi) mahtuu: • 5 digi-tv-kanavaa • 6 radiokanavaa • ohjelmadata • Yksi HDTV-kanava vaatii kokonaisen multipleksin verran kaistaa eli n.19,4Mbps Mediatekniikan seminaari Jukka-Pekka Erlund

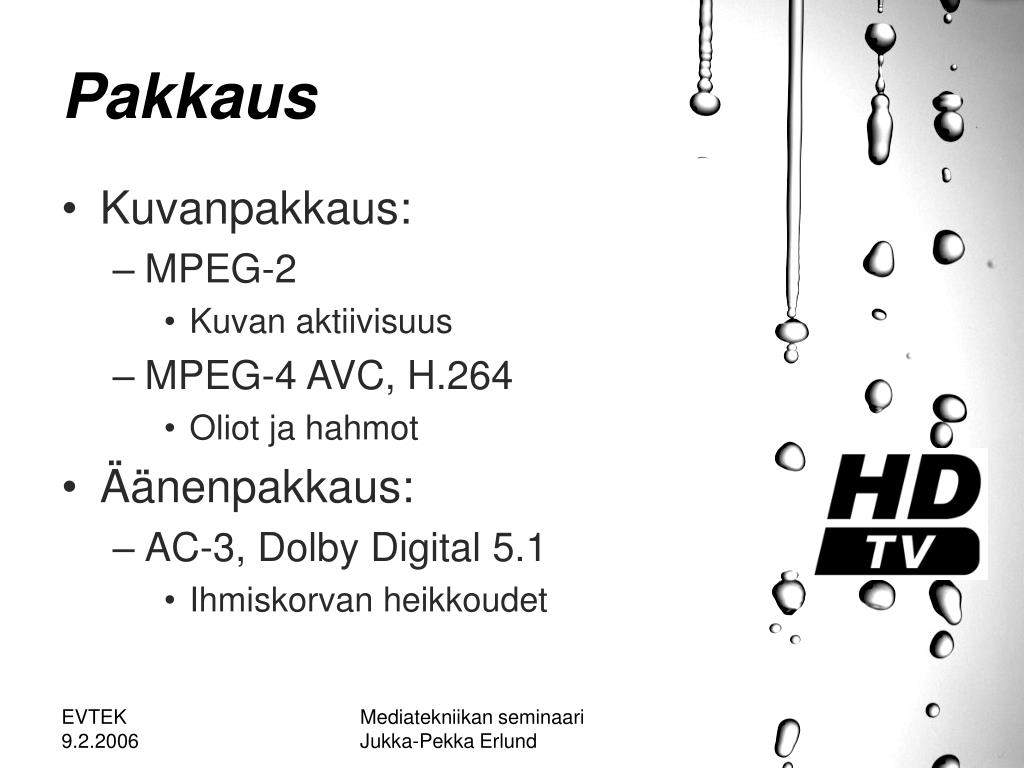

  17. Pakkaus • Kuvanpakkaus: • MPEG-2 • Kuvan aktiivisuus • MPEG-4 AVC, H.264 • Oliot ja hahmot • Äänenpakkaus: • AC-3, Dolby Digital 5.1 • Ihmiskorvan heikkoudet Mediatekniikan seminaari Jukka-Pekka Erlund

  18. Käsitteet • HD-kuvausformaatteja: • HDV (High Definition Video, 25Mbit/s) • HDCAM (SR) (144/440Mbit/s) • Liitäntöjä: • DVI (Digital Visual Interface) • HDMI (High Definition Media Interface) • HDCP (High-Bandwidth Digital Content Protection) Mediatekniikan seminaari Jukka-Pekka Erlund

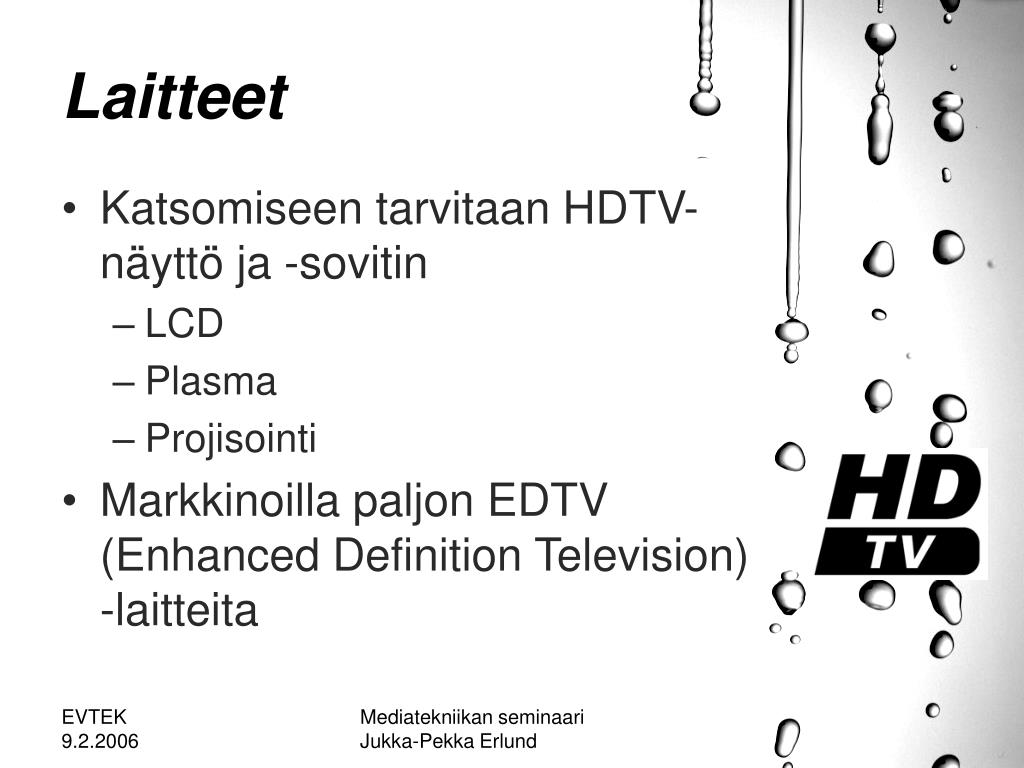

  19. Laitteet • Katsomiseen tarvitaan HDTV-näyttö ja -sovitin • LCD • Plasma • Projisointi • Markkinoilla paljon EDTV (Enhanced Definition Television) -laitteita Mediatekniikan seminaari Jukka-Pekka Erlund

  20. Laitteet • EICTA:n ”HD Ready”-merkin saaneet laitteet täyttävät HDTV-valmiuden ehdot (EICTA = European Information & Communications Technology Industry Association) Mediatekniikan seminaari Jukka-Pekka Erlund

  21. Laitteet • Tietokoneella katsottaessa tehosuositukset ovat: • 720p: 2,4Ghz • 1080p: 3,0GHz • Windows Media Player 9 Series • http://www.wmvhd.com/ • BSkyB, Sky by Broadband • ATI HDTV Wonder Mediatekniikan seminaari Jukka-Pekka Erlund

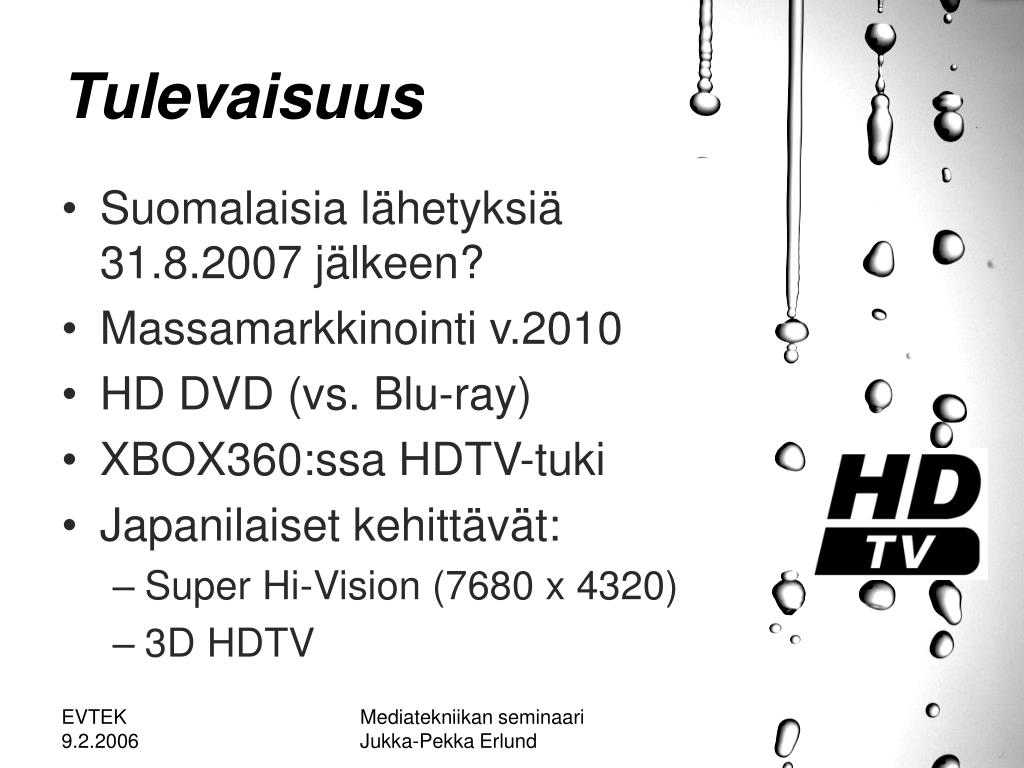

  22. Tulevaisuus • Suomalaisia lähetyksiä 31.8.2007 jälkeen? • Massamarkkinointi v.2010 • HD DVD (vs. Blu-ray) • XBOX360:ssa HDTV-tuki • Japanilaiset kehittävät: • Super Hi-Vision (7680 x 4320) • 3D HDTV Mediatekniikan seminaari Jukka-Pekka Erlund
