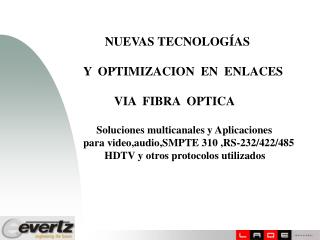

slide1

NUEVAS TECNOLOGÍAS

Y OPTIMIZACION EN ENLACES

VIA FIBRA OPTICA

Soluciones multicanales y Aplicaciones

para video,audio,SMPTE 310 ,RS-232/422/485

HDTV y otros protocolos utilizados

slide2

SISTEMA GENÉRICO DE COMUNICACIONES OPTICAS

Canal

De

Comunic.

RX

Óptico

(OE)

Entrada

Señal

Eléctrica

Salida

Señal

Eléctrica

TX

Óptico

(EO)

*Tipo Modulación

*Potencia

*Longitud de onda

*Pérdidas

*Dispersión

*Tipo de Fibra

*B.W.

*Sensibilidad

*Ruido

Consideraciones generales:

-Longitud de onda (nm):850, 1300, 1550,

WDM ,CWDM ó DWDM.

-Emisores : LED, Lasers FP, DFB ó DBR.

-Fibra MMF,SMF y curva atenuación

-Tipo de modulación y si se la incluye en el conversor

Electrico Optico(EO)

-Tipo de receptor( OE) PIN ó APD ( Con Demodul.?)

slide3

Salida Video

Entrada Video

Conversor

EO

1310nm

FP Laser

Conversor

OE

SMF

Salida audio

Entrada audio

Conversor

OE

Conversor

EO

1310nm

FP Laser

Salida Video

Entrada Video

SMF

Entrada audio

Salida audio

Comunicación bidireccional de Video y audio utilizando dos “pelos” de fibra

y la misma longitud de onda. El audio es multiplexado (TDM) dentro de los

mismos módulos emisores.

slide4

Salida Video

Entrada Video

Conversor

EO

1310nm

FP Laser

Conversor

OE

1310nm

1310nm

Salida audio

Entrada audio

WDM

WDM

SMF

Conversor

OE

Conversor

EO

1550nm

FP Laser

Salida Video

Entrada Video

1550nm

1550nm

Entrada audio

Salida audio

Comunicación bidireccional de Video y audio utilizando un “pelo” de fibra

y la distinta longitud de onda multiplexando en WDM (WAVE DIVISION

MULTIPLEXING). El audio es multiplexado TDM dentro de los mismos

módulos emisores.

slide5

Para enviar mas señales opticas de distinta longitud de onda

por el mismo “pelo” de fibra , sean o nó bidireccionales y

moduladas por cualquier formato/protocolo ,sea PAL, SDI,

HDTV, SMPTE 310, AUDIO ANALOGICO ó digital AES,

ETHERNET, etc, etc, multiplexados en TDM o nó, con el

audio embebido en el video ó sin embeber necesitaremos utilizar

CWDM ( COARSE WAVE DIVISION MULTIPLEXING ) ó

DWDM ( DENSE WAVE DIVISION MULTIPLEXING )

slide6

CWDM versus DWDM

DWDM ( ITU-T G.692 )

Espaciamiento entre 1,6 a 0,8 nm

Utiliza la s bandas C y L

Alrededor de 100 canales por “pelo”

Mayor Consumo y mucho mayor volumen físico

Generalmente debe refrigerarse en forma muy estable y permanentemente

Filtros MUX/DEMUX de 100 o más capas

Utilización en muy largas distancias

Alto costo inicial y de escalabilidad

CWDM ( ITU-T G.694.2 )

Utiliza las bandas O,E,S,C, y L

Simplicidad y sencilla escalabilidad

Espaciamiento cada 20 nm

Bajo costo

Enlaces hasta 100Km y aumentando

Filtros sencillos (TFF –Thin Film Filter)

Muy reducido volumen y consumo

Simple interoperabilidad con DWDM en la banda C

slide8

CDWM ITU-G.694.2 aprobada en Junio de 2002

1,2

Banda E

Banda S

Banda L

Banda O

Banda C

0,9

Atenuación

dB/Km de F.O.

ideal

0,6

0,3

1250

1260

1300

1350

1400

1450

1500

1550

1620

1600

Longitud de onda en nano metros (nm)

A todos lo valores debe agregarse 1nm de Off-Set

slide9

CDWM ITU-T G.694.2

Sobre la base de la ITU-T G.694.1 aprobada en

Junio del 2002 se realizó una revisión de Diciembre

del 2003 que derivó en ésta, la G.694.2 agregándosele

un Off-Set de + 1 nm.

En ésa fecha se consensuó la ITU-T G.695 Sobre

interfaces ópticas para aplicaciones en CWDM que

fue aprobada recientemente en Febrero 21 de 2004 .

slide11

DEBIDO A QUÉ LDs ?

TIPOS DE LASERS BASICOS

F.P. ( Fabry-Perot)

DFB (Distributed FeedBack)

Variantes típicas:

1310 / 1550 nm FP Estándar de –7,5dBm (+/- 1 dBm)

1310 / 1550 nm FP serie M de 0 dBm (+/- 1 dBm)

1550 nm y CDWM DFB de 0 dBm (+/- 1 dBm)

DWDM DFB de +7 dBm (+/- 1 dBm)

La elección del tipode LD dependerá de varios factores

slide14

Potencia

100%

Máximo ancho a Potencia mitad ( FWHM-full

width half max.)

F.P. Lásers 4 nm

DFB Lásers 0,4 nm

DWDM DFB lasers 0,2 nm ó menor

50%

Longitud de Onda

soluciones de enlaces entre entre planta estudios up down links carriers productoras

Soluciones de enlaces entre entre planta /estudios / Up-Down linksCarriers / productoras

EVERTZ

Brindamos vinculos opticos en cualquier fibra, para cualquier sistema, para cualquier señal y formato y protocolo

www.evertz.com

www.ladeprofesional.com.ar

tecnologias
Tecnologias

Video Management

SDI/SDTV/HDTV/DVB-ASI/ANALOGICOS

Audio Management

Diferentes tipos de enlace

Multiples sistemas de gestion y control

Coordinacion distribuida

Recursos distribuidos

AES ANALOG/DOLBY /INTERCOM

Control Management

RS232/422/485/GPI/GPO

Datacom Management

10/100 ETHERNET

GIGABIT ETHERNET

FIBER CHANNEL

RF Management

L-BAND

70/140MHz I/F

Telecom Management

DS3/E3/T1/E1

SONET OC3/12

tecnologias integradas
Tecnologias integradas

SDI/STV/HDTV/DVB-ASI

AES ANALOG/DOLBY /INTERCOM

VISTALINK Monitor Management

RS232/422/485/GPI/GPO

10/100 ETHERNET

GIGABIT ETHERNET

FIBER CHANNEL

L-BAND

70/140MHz I/F

Sistema de gestion y monitoreo unificado, reduccion del costo operativo

DS3/E3/T1/E1

SONET OC3/12

algunos parametros de dise o complementarios
Algunos parametros de diseño complementarios
  • Calidad del enlace
  • Recursos existentes
  • Capacidad optica disponible
  • Cambio tecnologico
  • Segurizacion de señales
  • Necesidad de monitoreo
  • Tecnologias de reutilizacion
  • Capacidad de ampliacion
  • Redundancias
  • Tasa de ocupacion a futuro
alternativas vinculo tipo 1
Alternativas vinculo tipo 1

V+4A

V+4A

V+4A

V+4A

TX

RX

V+4A

V+4A

V+4A

V+4A

TX

RX

V+4A

TX

Unidireccional

RX

Cable de FO

TX

V+4A

RX

TX

RX

V+4A

  • Caracteristicas
  • Enlaces de video y audio con entrada analogica
  • 4 entradas de audio balanceadas
  • Soporta nativamente PAL &, NTSC
  • Soporta fibra Single Mode ( 8 a 10m) y Multimode (50/62.5 m)

Shelf

Shelf

alternativas v nculo tipo 2
Alternativas vínculo tipo 2

2V+4A

2V+4A

2V+4A

2V+4A

TX Dual

RX Dual

2V+4A

2V+A4

2V+4A

RX Dual

2V+4A

TX Dual

Unidireccional

Shelf

Shelf

Cable de FO

  • Caracteristicas
  • 4 enlaces de video y audio unidireccionales
  • Placas transmisoras duales usando TDM ( Time Division Multiplexing)
  • Placas disponibles para configuraciones en CWDM
  • 4 entradas de audio balanceadas
  • Soporta nativamente PAL &, NTSC
  • Soporta fibra Single Mode ( 8 a 10m) y Multimode (50/62.5 m)
  • Entradas de video analogicas
alternativas v nculo tipo 3
Alternativas vínculo tipo 3

2V+4A

2V+4A

2V+4A

2V+4A

TX Dual

RX Dual

2V+4A

2V+4A

2V+4A

2V+4A

RX Dual

TX Dual

TX Dual

Bidireccional

Shelf

Shelf

Cable de FO

  • Caracteristicas
  • 4 enlaces de video y audio bidireccionales
  • Placas transmisoras duales usando TDM ( Time Division Multiplexing)
  • Placas disponibles para configuraciones en CWDM
  • 4 entradas de audio balanceadas
  • Soporta nativamente PAL &, NTSC
  • Soporta fibra Single Mode ( 8 a 10m) y Multimode (50/62.5 m)
  • Entradas de video y audio analogicas
alternativa v nculo tipo 4
Alternativa vínculo tipo 4

1310nm

2V+4A

2V+4A

1310nm

TX Dual

RX Dual

WDM

WDM

2V+4A

2V+4A

RX Dual

TX Dual

TX Dual

1550nm

1550nm

Bidireccional sobre 1 pelo

Crecimiento Inmediato

Crecimiento Inmediato

Cable de FO

Shelf

Shelf

  • Caracteristicas
  • 4 enlaces de video y audio bidireccionales
  • Placas transmisoras duales usando TDM ( Time Division Multiplexing)
  • Incorporacion de modulos WDM para 1310 y 1550nm
  • 4 entradas de audio balanceadas
  • Soporta nativamente PAL &, NTSC
  • Soporta fibra Single Mode ( 8 a 10m) y Multimode (50/62.5 m)
  • Entradas de video y audio analogicas
  • Bidireccionalidad sobre 1 pelo de fibra optica
alternativa v nculo tipo 5
Alternativa vínculo tipo 5

1310nm

2V+4A

1310nm

2V+4A

TX Dual

RX Dual

WDM

WDM

2V+4A

2V+4A

RX Dual

TX Dual

TX Dual

1550nm

1550nm

Bidireccional sobre 1 pelo

1310nm

1310nm

2V+4A

2V+4A

RX Dual

TX Dual

Cable de FO

WDM

WDM

2V+4A

TX Dual

TX Dual

2V+4A

RX Dual

1550nm

1550nm

Shelf

Shelf

alternativas v nculo tipo 6
Alternativas vínculo tipo 6

1510nm

V+4A

1510nm

1510nm

V+4A

TX

RX

V+4A

1530nm

V+4A

RX

1530nm

TX

MX4

1570nm

DX4

V+4A

1550nm

V+4A

TX

RX

Bidireccional sobre 1 pelo

Cable de FO

V+4A

V+4A

TX

RX

1570nm

1570nm

Shelf

Shelf

  • Caracteristicas
  • 4 enlaces de video y audio bidireccionales
  • Placas transmisoras 7 receptoras sintonizadas
  • Operación en ventanas de 1510 a 1570nm
  • Incorporacion de modulos MUX y DMUX configuracion 1x4
  • 4 entradas de audio balanceadas por video
  • Soporta nativamente PAL &, NTSC
  • Soporta fibra Single Mode ( 8 a 10m) y Multimode (50/62.5 m)
  • Entradas de video y audio analogicas
  • Bidireccionalidad sobre 1 pelo de fibra optica

Crecimiento Inmediato en mismo shelf

Crecimiento Inmediato en mismo Shelf

alternativas v nculo tipo 7
Alternativas vínculo tipo 7

1510nm

V+4A

1510nm

1510nm

V+4A

TX

RX

V+4A

1530nm

V+4A

RX

1530nm

TX

MX

1570nm

DX

V+4A

1550nm

V+4A

TX

RX

Bidireccional sobre 1 pelo

Cable de FO

V+4A

V+4A

RX

TX

1570nm

1570nm

1550nm

V+4A

TX

1550nm

RX

V+4A

WDM

WDM

V+4A

V+4A

RX

TX

1310nm

1310nm

Shelf

Shelf

alternativas v nculo tipo 8
Alternativas vínculo tipo 8

1470nm

1470nm

V+4A

V+4A

TX

RX

V+4A

1490nm

V+4A

RX

1490nm

TX

1510nm

V+4A

Bidireccional sobre 1 pelo

1510nm

V+4A

TX

RX

MX8

Cable de FO

DX8

V+4A

V+4A

RX

TX

1530nm

1530nm

V+4A

TX

RX

V+4A

1550nm

1550nm

1570nm

V+4A

1570nm

V+4A

RX

TX

1590nm

1610nm

1610nm

1590nm

Shelf

Shelf

alternativas v nculo tipo 9
Alternativas vínculo tipo 9

Shelf

2 AES

SDI en BNC

Video

4 Audios

A/D Conv

TX

SDI en salida optica

Video Ref

SDI

2 AES

SDI en BNC

Video

Bidireccional sobre 1 pelo

4 Audios

A/D Conv

TX

MX8

o

MX4

Video Ref

DX8

o

DX4

SDI

SDI en salida optica

Cable de FO

Shelf

Enlaces con formato de entrada analogico aptos inmediato para alimentacion en SDI 270Mb/s con monitor port (con o sin audio embedded)

Reutilizacion de conversores A/D

Migracion señal a señal

alternativas de v nculos xxxxx
Alternativas de vínculos XXXXX

La que requiera Su necesidad

Para cualquier formato y protocolo

Uno hasta 32 videos

Uno hasta 64 audios

Audio embebido ó Multiplexado(TDM)

Simultáneamente sobre un pelo de fibra ó mas

Camino redundante con cambio automatico

Para larga ,corta y media distancia

Con cualquier Fibra (no necesariamente WPF)

Control del sistema via Vistalink

Admite el agregado de Pacht panels opticos

posibilidades
Posibilidades

HDTV, SMPTE310, DVB-ASI, RGB, YUV, PAL,NTSC

Control RS232, 422, 485, GPI, GPO

10/100 ETHERNET, GIGABIT ETHERNET, FIBRE CHANNEL

Cable de FO

BANDA –L 70/140MHz

VISTALINK Contril/Monitor Management

AES, ANALOGICO, DOLBY E, INTERCOM

Shelf

Shelf

tecnologia escalable de bajo costo y calidad broadcast
Tecnologia escalable de bajo costo y calidad broadcast

Multiviewer Monitoring Syst.

Modulos Fibra Optica

Single & Multichannel Monitoring Syst. Video, Audio, Data.

Amplificadores de Distribucion

Reference & Test Generators

EVERTZ

Down Converters

Brindamos vínculos opticos en cualquier fibra, para cualquier sistema, señal , formato o protocolo

Syncronizing, Delay & Keyers

Video/Audio Convertion Anlg to Dig.

Audio Convertion

Video/Audio Convertion Dig to Anlg.

Embedders & De-Embedders (Audio/Data)

Dig. To Component Anlg. Converters.
