  1. Chapitre 2 : Composition de forces Quand les corps interagissent… Composition de forces

  2. 1) Mise en situation Composition de forces

  3. Composition de forces

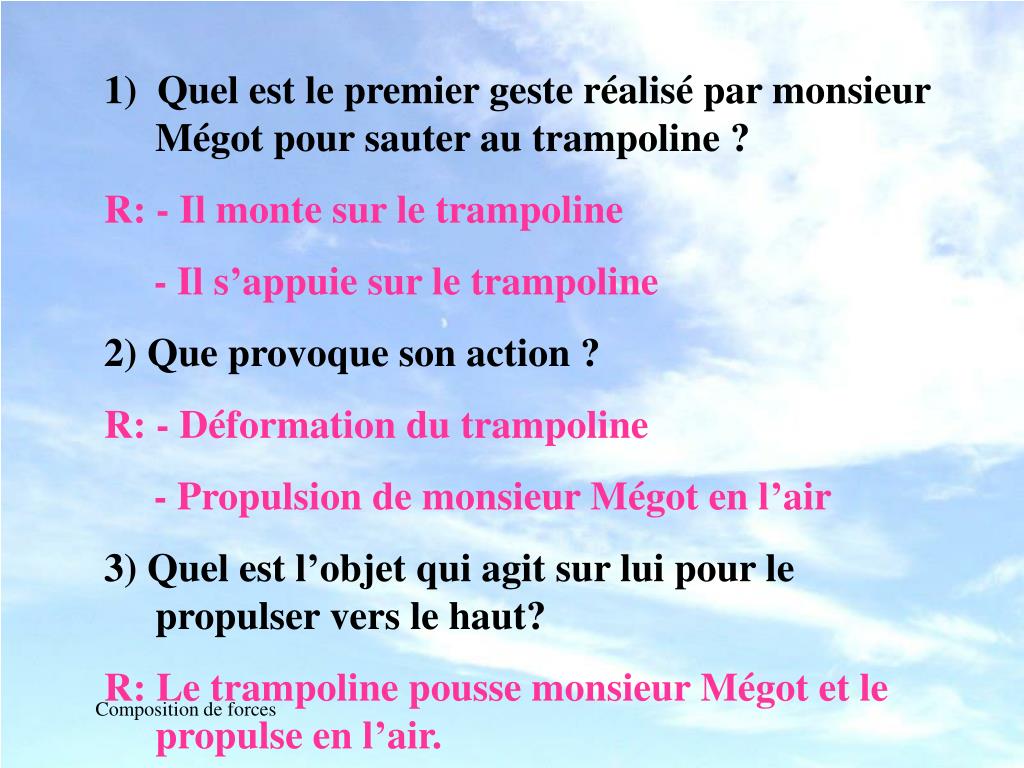

  4. 1) Quel est le premier geste réalisé par monsieur Mégot pour sauter au trampoline ? • R: - Il monte sur le trampoline • - Il s’appuie sur le trampoline • 2) Que provoque son action ? • R: - Déformation du trampoline • - Propulsion de monsieur Mégot en l’air • 3) Quel est l’objet qui agit sur lui pour le propulser vers le haut? • R: Le trampoline pousse monsieur Mégot et le propulse en l’air. Composition de forces

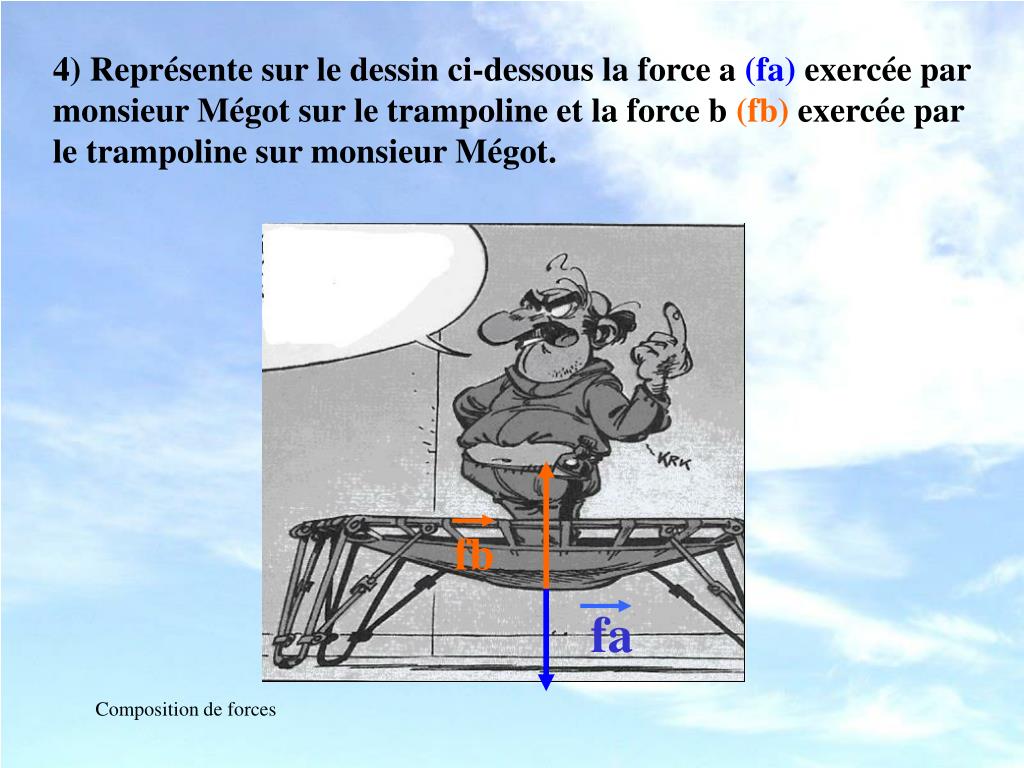

  5. 4) Représente sur le dessin ci-dessous la force a (fa) exercée par monsieur Mégot sur le trampoline et la force b (fb) exercée par le trampoline sur monsieur Mégot. fb fa Composition de forces

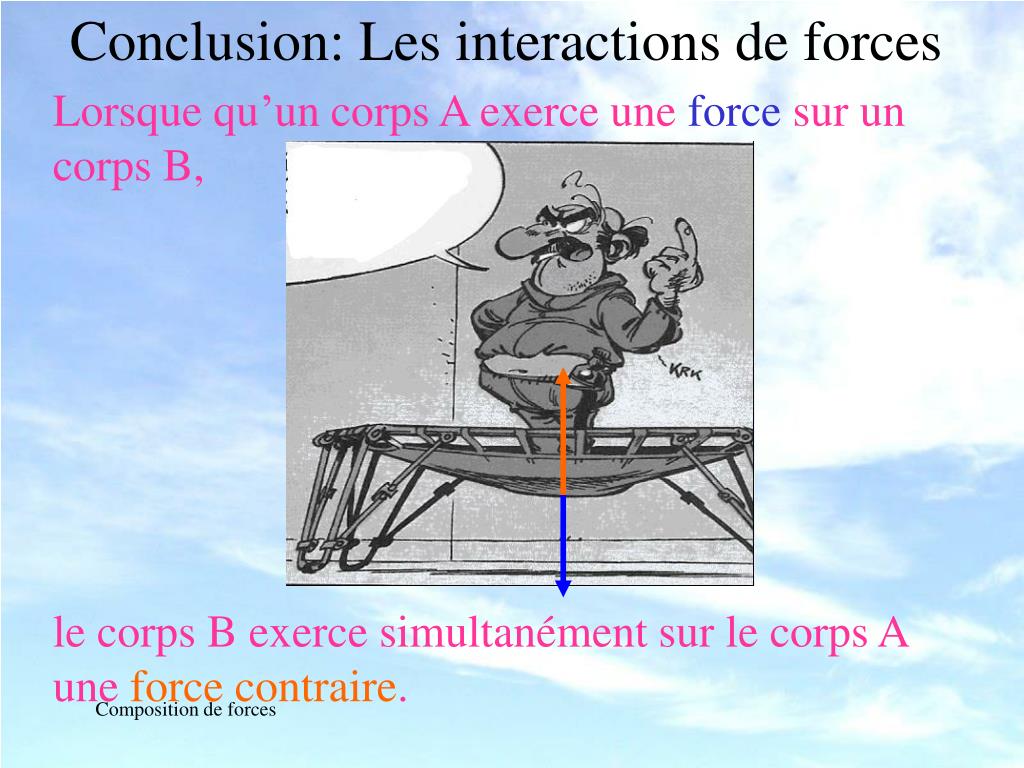

  6. Conclusion: Les interactions de forces Lorsque qu’un corps A exerce une force sur un corps B, le corps B exerce simultanément sur le corps A une force contraire. Composition de forces

  7. 2) Quand les corps interagissent dans la même direction 2.1 Dans des sens opposés 1er cas : Les forces ont des intensités différentes Composition de forces

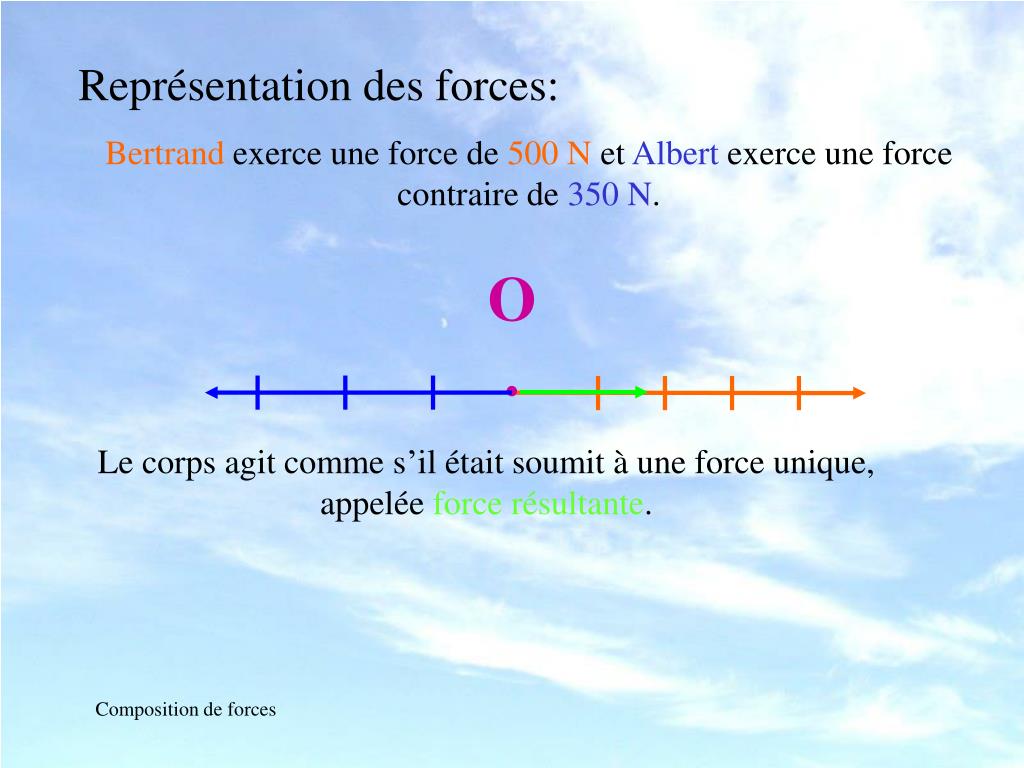

  8. Représentation des forces: Bertrand exerce une force de 500 N et Albert exerce une force contraire de 350 N. O . Le corps agit comme s’il était soumit à une force unique, appelée force résultante. Composition de forces

  9. 2ème cas: Les forces ont des intensités identiques Composition de forces

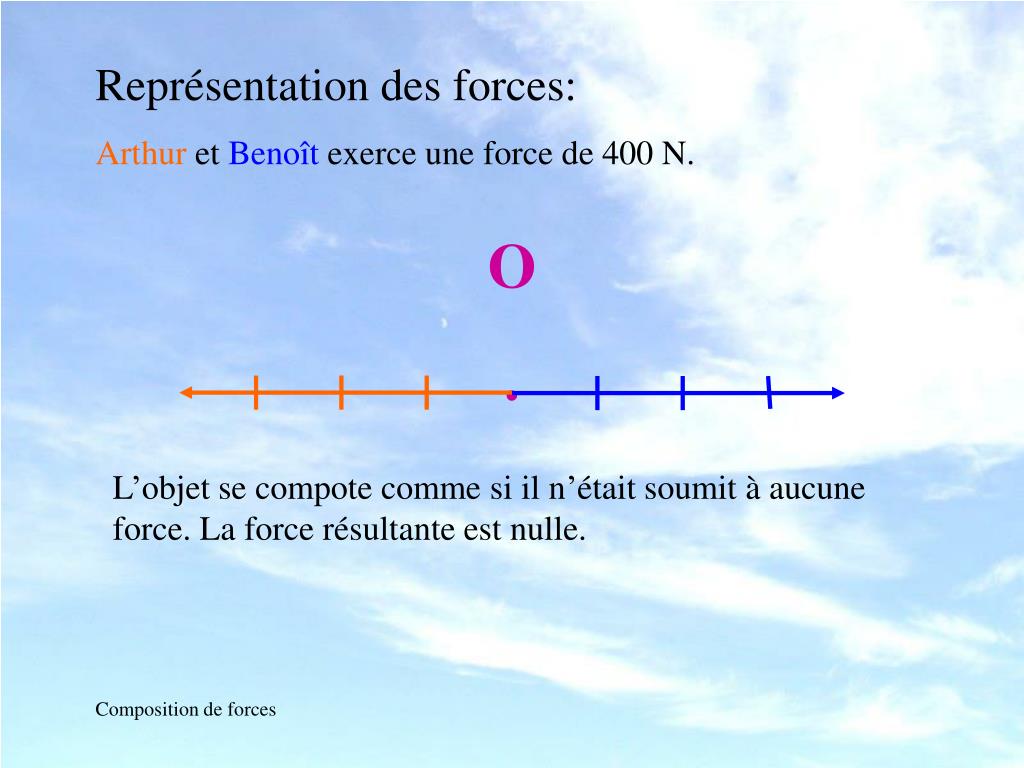

  10. Représentation des forces: Arthur etBenoîtexerce une force de 400 N. O . L’objet se compote comme si il n’était soumit à aucune force. La force résultante est nulle. Composition de forces

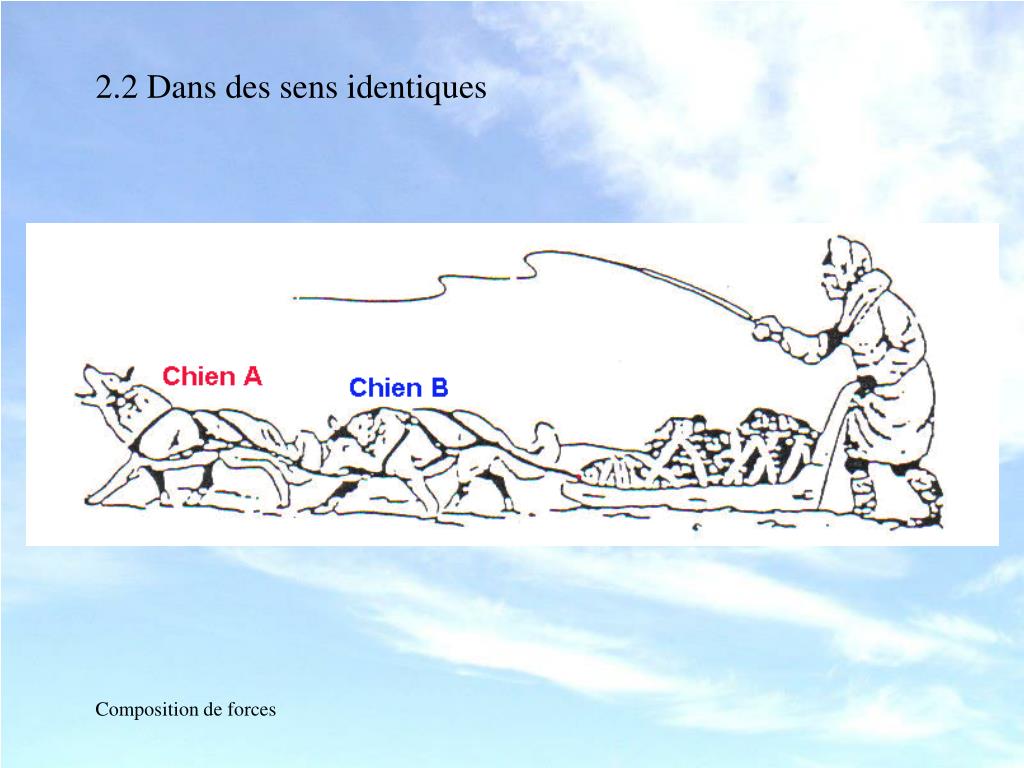

  11. 2.2 Dans des sens identiques Composition de forces

  12. Représentation des forces: Le chien A tire le traîneau avec une force de 450 N etle chien B avec une force de 700N. O . force résultante Composition de forces

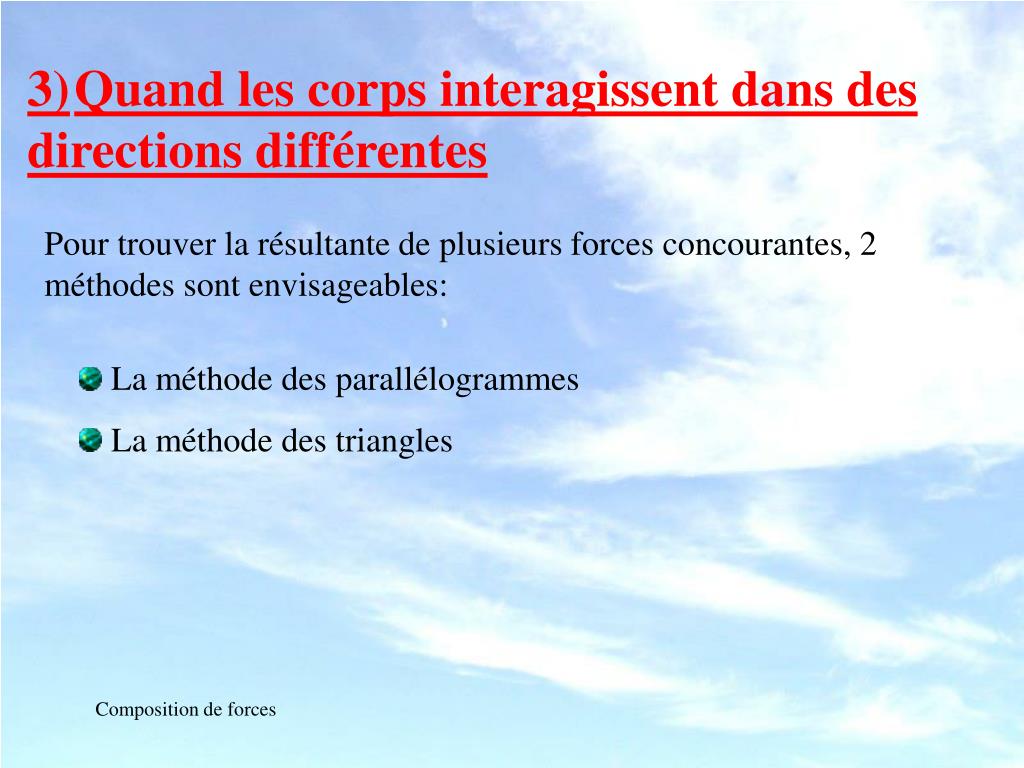

  13. 3)Quand les corps interagissent dans des directions différentes Pour trouver la résultante de plusieurs forces concourantes, 2 méthodes sont envisageables: • La méthode des parallélogrammes • La méthode des triangles Composition de forces

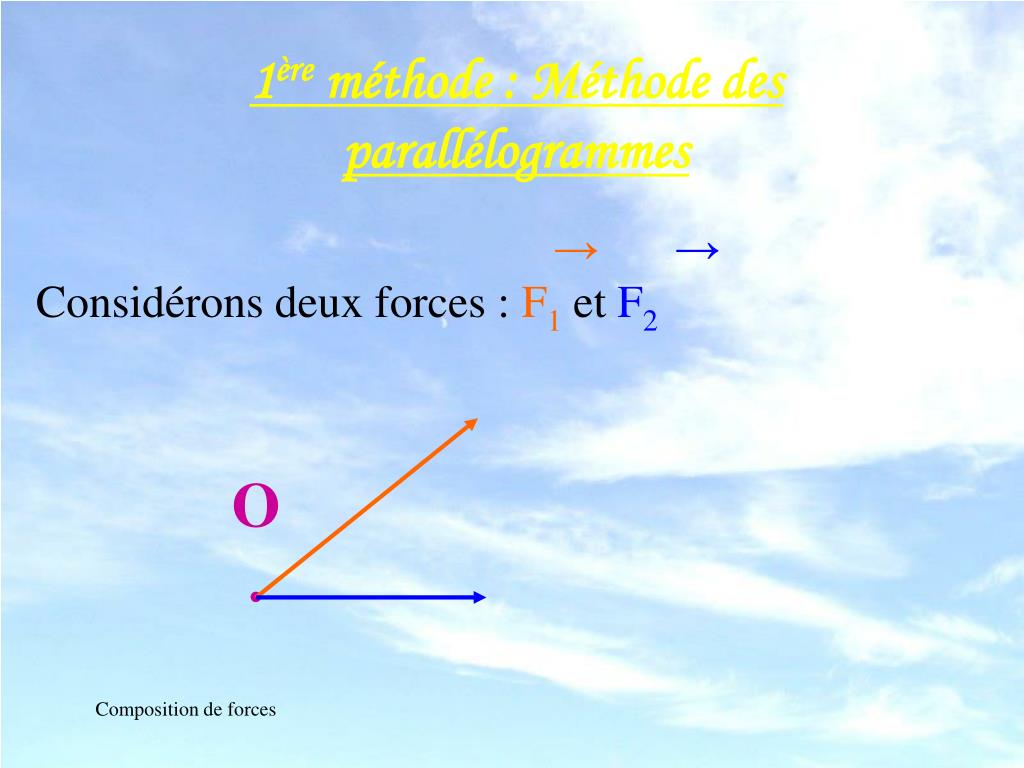

  14. 1ère méthode : Méthode des parallélogrammes →→ Considérons deux forces : F1 et F2 O . Composition de forces

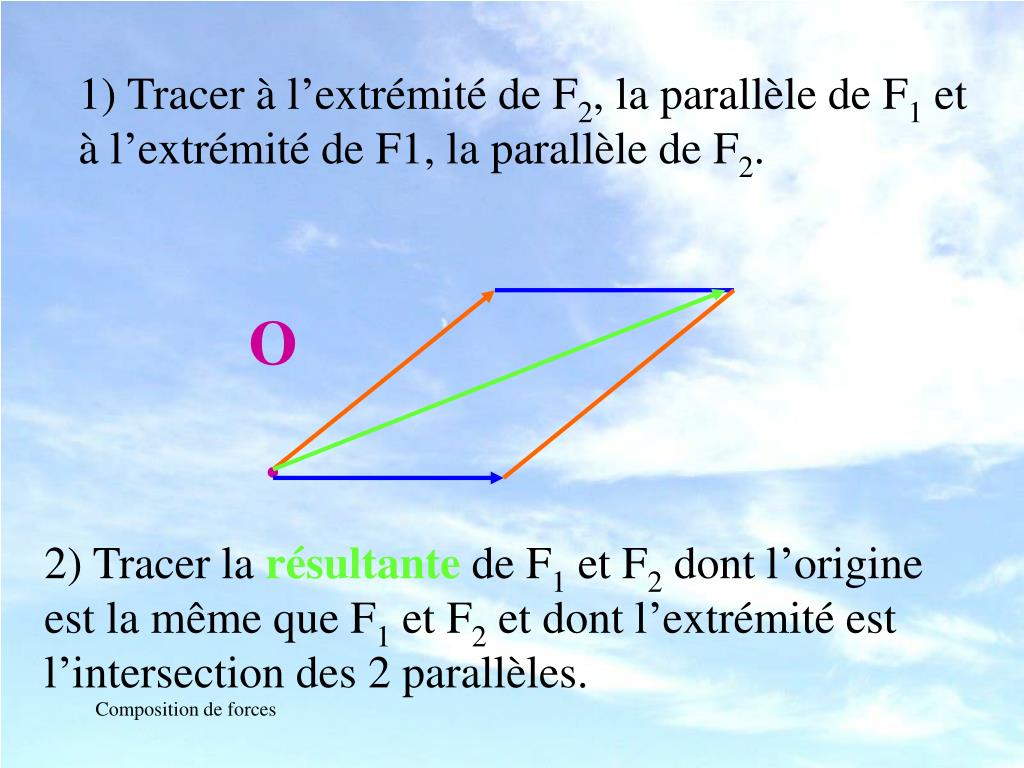

  15. 1) Tracer à l’extrémité de F2, la parallèle de F1 et à l’extrémité de F1, la parallèle de F2. O . 2) Tracer la résultantede F1 et F2 dont l’origine est la même que F1 et F2 et dont l’extrémité est l’intersection des 2 parallèles. Composition de forces

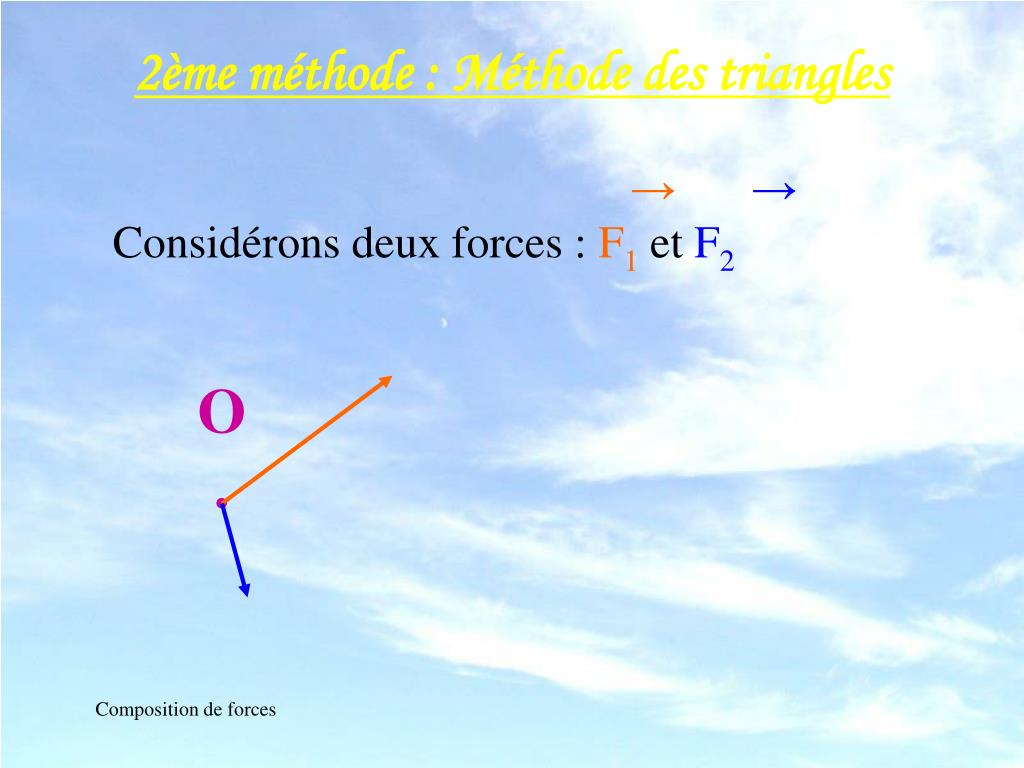

  16. 2ème méthode : Méthode des triangles →→ Considérons deux forces : F1 et F2 O . Composition de forces

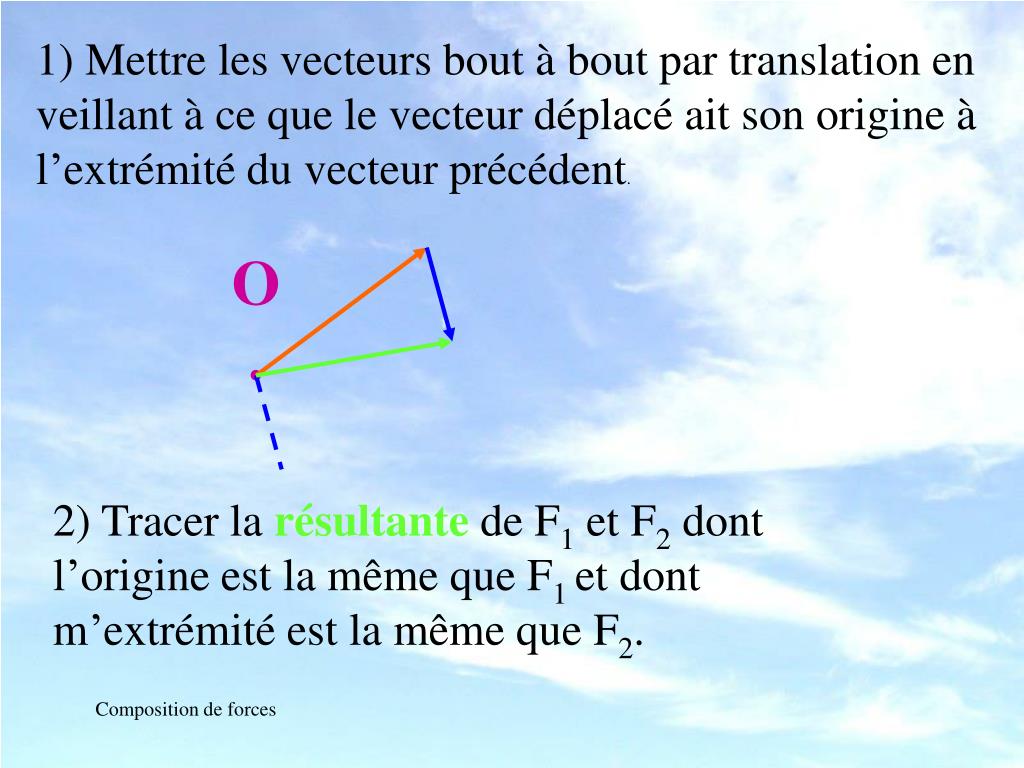

  17. 1) Mettre les vecteurs bout à bout par translation en veillant à ce que le vecteur déplacé ait son origine à l’extrémité du vecteur précédent. O . 2) Tracer la résultante de F1 et F2 dont l’origine est la même que F1 et dont m’extrémité est la même que F2. Composition de forces

  18. Source du contenu matière • Vous pouvez retrouver ce cours en version word en cliquant ici • Chimie 3ème, édition DeBoek 2003 Composition de forces

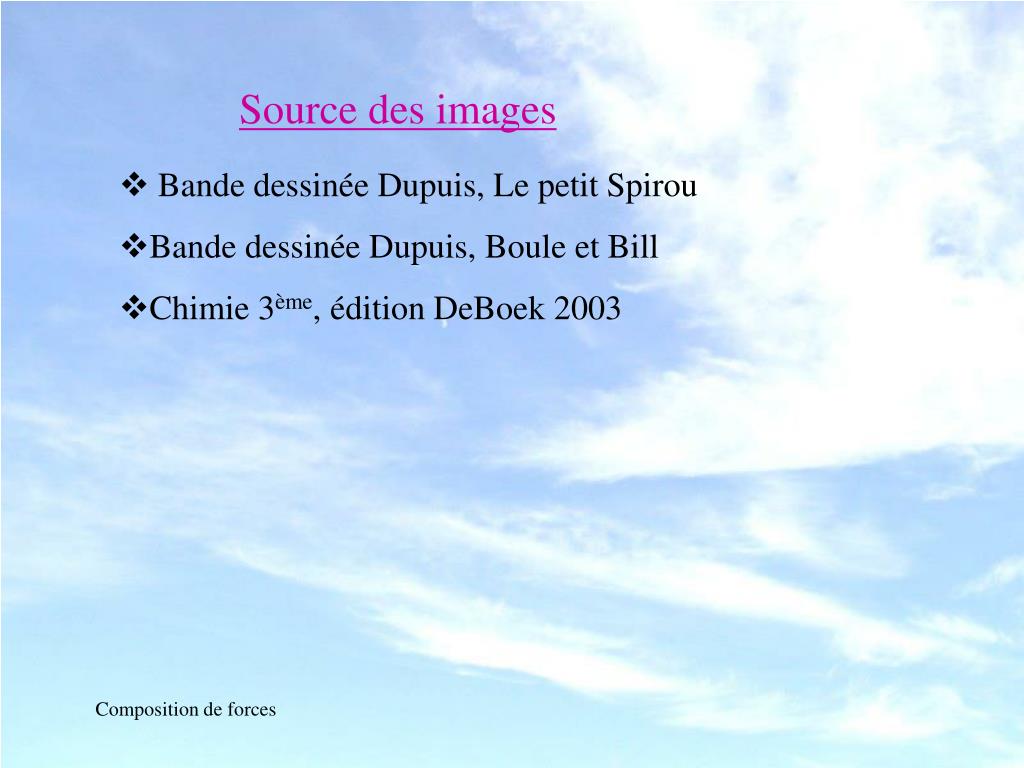

  19. Source des images • Bande dessinée Dupuis, Le petit Spirou • Bande dessinée Dupuis, Boule et Bill • Chimie 3ème, édition DeBoek 2003 Composition de forces
