Construire l’image d’un point objet à l’infini

Construire l’image d’un point objet à l’infini. plan focal image. relation de conjugaison:. or. donc :. soit. F’. A’. O. A ’ est confondu avec F’. L’image se forme dans le plan focal image. Construire l’image d’un point objet à l’infini. plan focal image. F’. A’. O. B’.

snowy
Download Presentation

Construire l’image d’un point objet à l’infini

An Image/Link below is provided (as is) to download presentation Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author. Content is provided to you AS IS for your information and personal use only. Download presentation by click this link. While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server. During download, if you can't get a presentation, the file might be deleted by the publisher.

E N D

Presentation Transcript

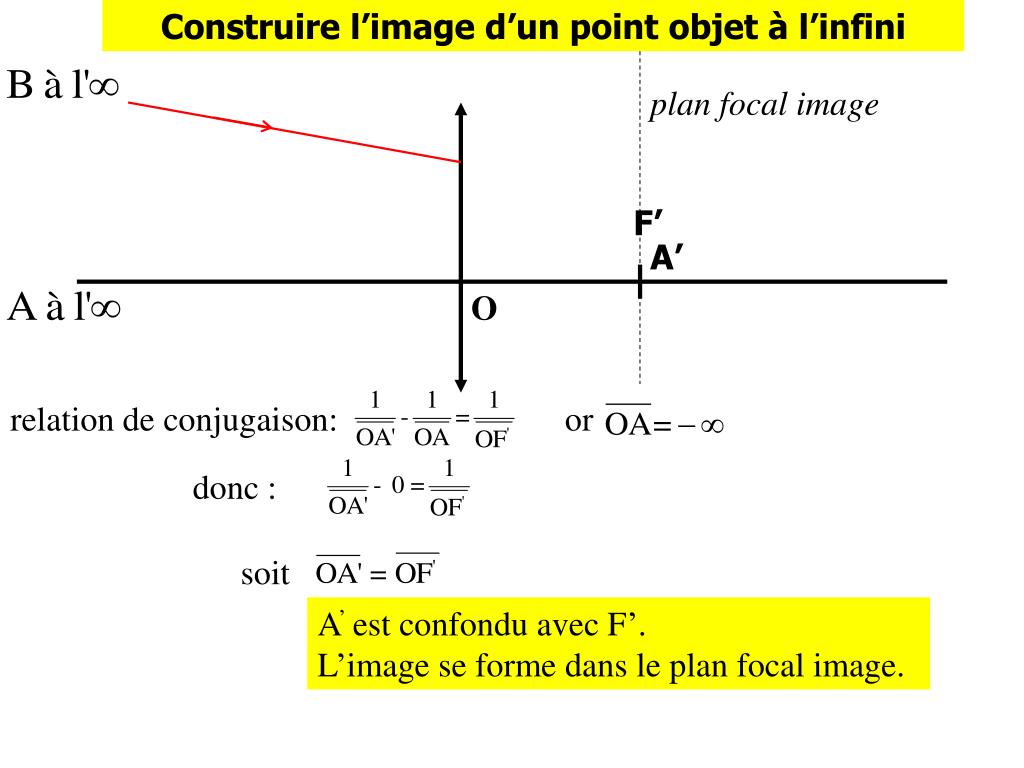

  1. Construire l’image d’un point objet à l’infini plan focal image relation de conjugaison: or donc : soit F’ A’ O A’ est confondu avec F’.L’image se forme dans le plan focal image.

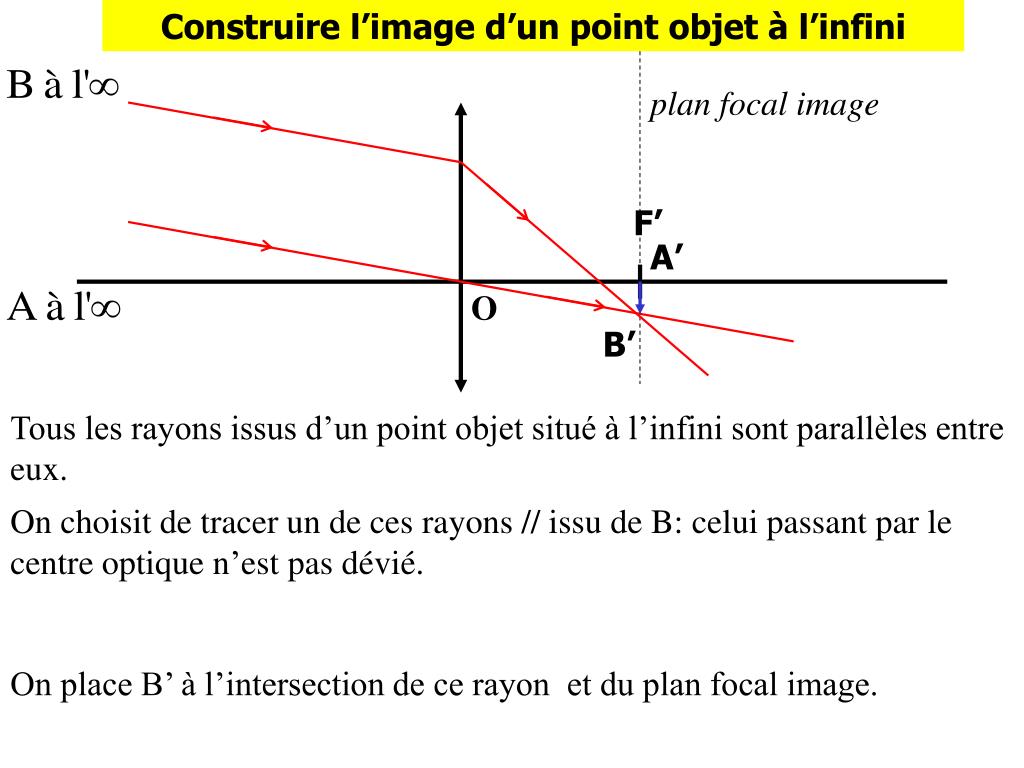

  2. Construire l’image d’un point objet à l’infini plan focal image F’ A’ O B’ Tous les rayons issus d’un point objet situé à l’infini sont parallèles entre eux. On choisit de tracer un de ces rayons // issu de B: celui passant par le centre optique n’est pas dévié. On place B’ à l’intersection de ce rayon et du plan focal image.
