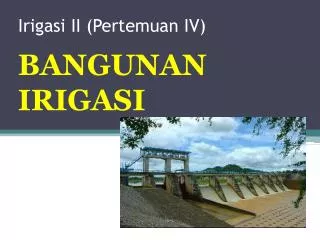

  1. Irigasi II (Pertemuan IV) BANGUNAN IRIGASI

  2. Data – Data Perencanaan Bangunan utama 1. Data Topografi, yaitu data – data yang berupapeta yang didalamnyaterdapatelevasiatauketinggiandansituasidaridaerahcalonpembangunanbangunanutamameliputi : a. PetaDaerah Aliran Sungai (DAS) Skala 1 : 50.000 b. PetasituasisungaiSkala 1 : 2.000 denganjarak ± 1 Km daricalonbangunanutamabaikhulumaupun hilir, data melebarsungai ± 250 m dari as sungaike sisisampingkiridankanansungai. c. Gambar– gambarpotonganmemanjangsungaidan melintangsungaiyanglengkapdengandimensi disebelahhulumaupunhilirdaricalonbangunan utama.

  3. 2.Data Hidrologi, yaitu data – data yang menyangkutkondisihidrologidanklimatologidaridaerahaliransungaicalonpembangunanbangunanutamadandaridaerah lain yang berdekatandanmempunyaipengaruhterhadapdaerahalirantersebut. Data – data tesebutantara lain data - data untukmenghitungberbagaiharga debit banjirrencanadenganperiodeulang 1 tahun, 2 tahun, 5 tahun, 25 tahun, 50 tahun, 100 tahundan 1000 tahunan.

  4. 3. Data Morfologi, yaitu data – data yang meliputi : a. Kandungansedimendasar (bed load). b. Kandungansedimen laying (suspend load). c. Perubahan– perubahan yang terjadipada dasarsungaibaiksecara horizontal maupun vertical. 4. Data Geologi, yaitu data – data yang meliputi : a.Kondisiumumpermukaantanah. b.Keadaaangeologilapangan. c.Kedalamansetiapjenislapisantanah.

  5. 5. Data Mekanika Tanah, yaitu data – data yang berkaitandenganperhitunganstabilitas bangunanutamasepertipermeabilitas, berat jenis, sudutgesertanahdan lain – lain.

  6. Bangunan Pengelak (Bendung) Bangunanpengelakadalahbagiandaribangunanutama yang diperlukanuntukmemungkinkandibelokannya air sungaikejaringanirigasi, denganjalanmenaikanmuka air disungaiataudenganmemperlebarpengambilandasarsungaisepertipadatipebendungdengansaringanbawah (bottom rack weir). Adabeberapamacambendung yang biasanyadipakaiantara lain bendungpelimpah, bendunggerak (barrage) dankombinasiantarabendunggerakdanbendungtetapsertabendungsaringanbawah.

  7. Bendungtetapadalahbangunanpelimpah melintangsungai yang memberikantinggimuka air minimum kepadabangunanpengambilanuntukkeperluanirigasi, bendungmerupakansuatupenghalangselamaterjadibanjirdandapatmenyebabkangenanganluasdidaerah – daerahhulubendungtersebut. • BendungGerakadalahbangunanberpintu yang dibukaselamaaliranbesar, masalah yang ditimbulkannyaselamabanjirkecil, bendunggerakdapatmengaturmuka air didepanpintupengambilan agar air yang masuktetapsesuaidengankebutuhanirigasi. (bendunggerakinimempunyaikesulitanyaitupadapenggunaannyasertaperlupemeliharaandanperawatan agar bendunggeraktidakcepatrusak.

  8. 3. BendungSaringanBawahadalahtipebangunan yang dapatmenyadap air darisungaitanpa terpengaruholehtinggimuka air. Tipeini terdiridarisebuahparitterbuka yang terletak tegaklurusterhadapaliransungai. Biasanya bendungsaringanbawahinidilengkapidengan jerujibaja (saringan) berfungsiuntuk mencegahmasuknyabatu – batubesarkedalam saluran. Bendungsaringanbawahinibiasanya hanyadigunakanpadasungai yang mengangkut batu– batubesar.

  9. Bangunanutamajugadapatmeliputibangunanpengambilanbebas, pengambilandenganwadukdanpengambilan air darisumberdenganpompa. • PengambilanBebas, adalahpengambilan yang dilakukandenganmembuatsuatusaluranpengambilanditepisungaitanpamengaturtinggimuka air disungai. Pengambilanbebasdapatdilakukanjikaelevasidisungailebihtinggidaridaerah yang diairidanjumlah air yang dapatdibelokankearahsaluranharuscukup.

  10. 2. PengambilanDenganWaduk (Bendungan), digunakanuntukmenampungsumber air permukaanpadawaktumusimhujandan digunakanpadasaat – saatkekurangan air, fungsiutamawadukadalahmengaturaliran sungai. Wadukdibangundenganbanyaktujuanantara lain : keperluanirigasi, tenaga,pembangkit listrik, pengendalibanjirdll.

  11. 3. StasiunPompa Digunakanapabilapengambilansecara gravitasitidakdapatdilakukanberdasarkan pertimbanganteknismaupunekonomis,halinikarenadimanaelevasidarisawahlebihtinggidarielevasi. Irigasidenganpompabiasanya modal awalkecil (hanyauntukpembelianpompa) akantetapibiayaoperasionaldanpemeliharaanbesar.

  12. Perencanaan Hidrolisis BendungPelimpah. a). LebarBendung. Lebarbendungyaitujarakantarapangkal- pangkalnya (abutment) sebaiknyasamadenganlebar rata – rata sungaipadabagian yang stabil. Lebarmaksimumbendungsebaiknyatidaklebihdari 1.2 kali lebar rata –rata sungaipadabagian yang stabil.
