  1. Physik 7 Kraftumformende Einrichtungen Dirk Uhlemann

  2. Tipps Feste Rolle Lose Rolle Flaschenzug Hebel Geneigte Ebene Zusammenfassung Hast du alles verstanden? Interessantes im Internet Inhaltsverzeichnis

  3. Tipps • Mit einem Mausklick oder der Leertaste kommst du immer einen Schritt weiter. • Über die Schaltflächenkannst Du eine Seite vor oder zurück oder direkt zum Inhaltsverzeichnis springen.

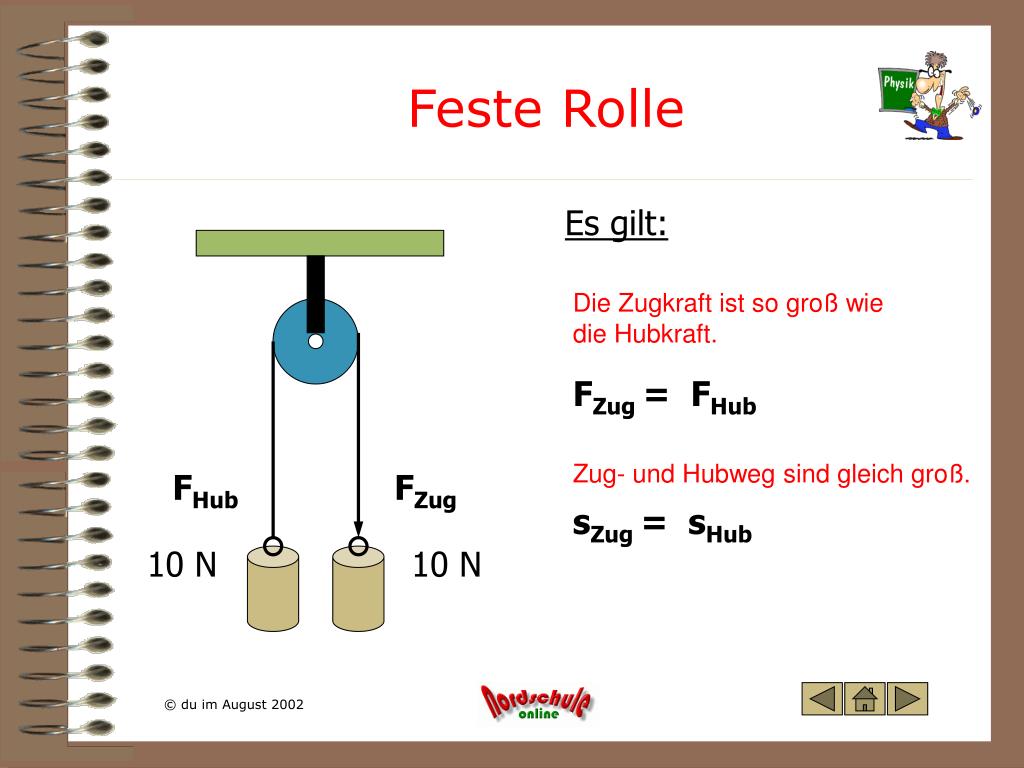

  4. Feste Rolle Es gilt: Die Zugkraft ist so groß wie die Hubkraft. FZug = FHub Zug- und Hubweg sind gleich groß. FHub FZug sZug = sHub 10 N 10 N

  5. Lose Rolle Es gilt: FZug (5 N) Die Zugkraft ist halb so groß wie die Hubkraft. 5 N FZug = ½ FHub Der Zugweg ist doppeltso groß wie der Hubweg sZug = 2 sHub FHub 10 N

  6. Flaschenzug(4 Rollen) Es gilt: FZug Die Zugkraft beträgt ein Viertel der Hubkraft. 2,5 N FZug = ¼ FHub Der Zugweg ist viermalso groß wie der Hubweg sZug = 4 sHub FHub 10 N

  7. Hebel Es gilt: KraftF2 KraftF1 Für alle Hebel gilt im Gleichgewicht: F1 :F2= l2 :l1 Drehachse oder Kraftarm l1 Kraftarm l2 F1. l1 = F2. l2 Kraft mal Kraftarm=Last mal Lastarm

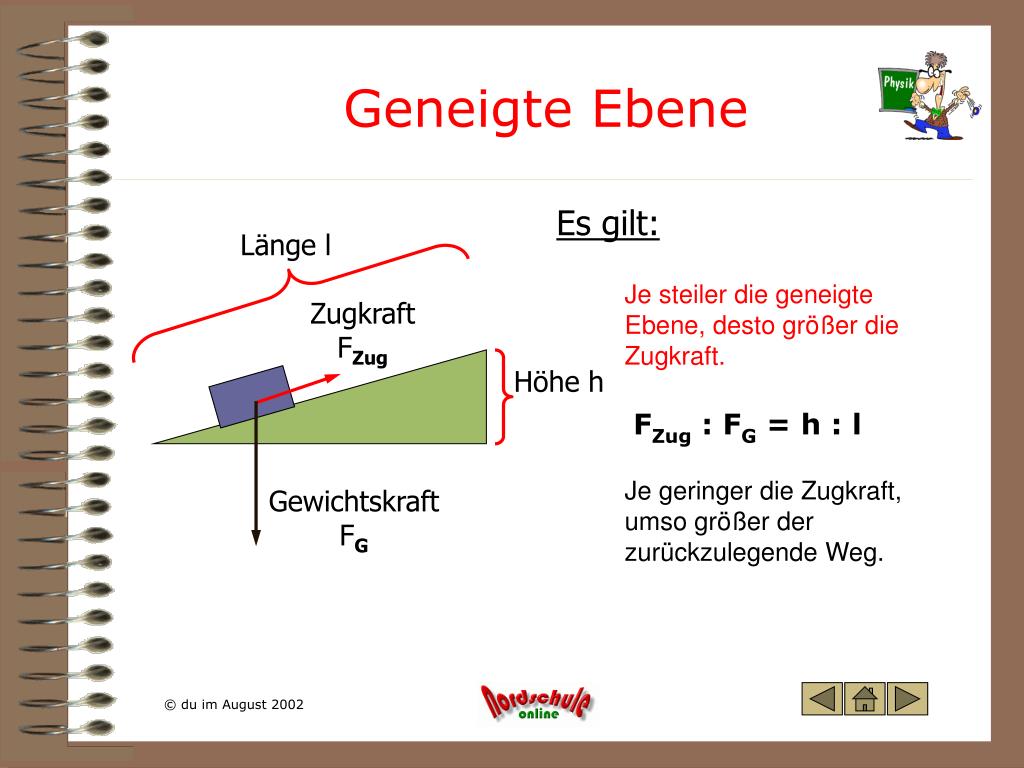

  8. Geneigte Ebene Es gilt: Länge l Je steiler die geneigte Ebene, desto größer die Zugkraft. ZugkraftFZug Höhe h FZug : FG = h : l Je geringer die Zugkraft,umso größer der zurückzulegende Weg. GewichtskraftFG

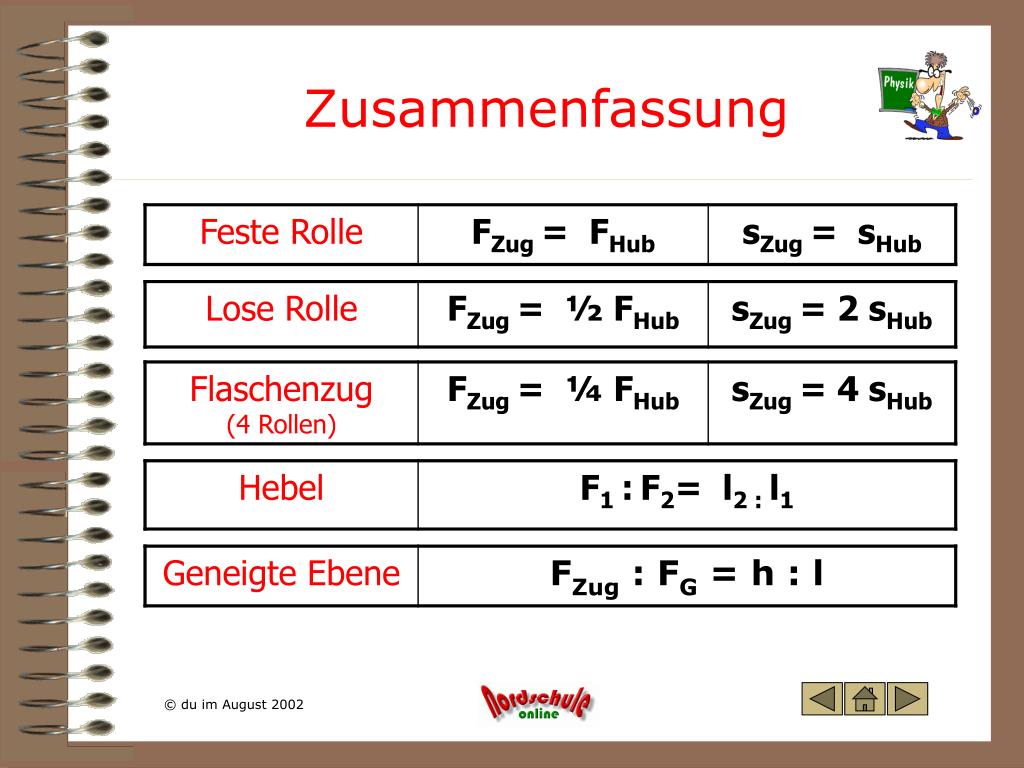

  9. Zusammenfassung

  10. Hast du alles verstanden?(1) Um welche kraftumformenden Einrichtung handelt es sich?Ein Klick auf das Bild zeigt die Lösung.

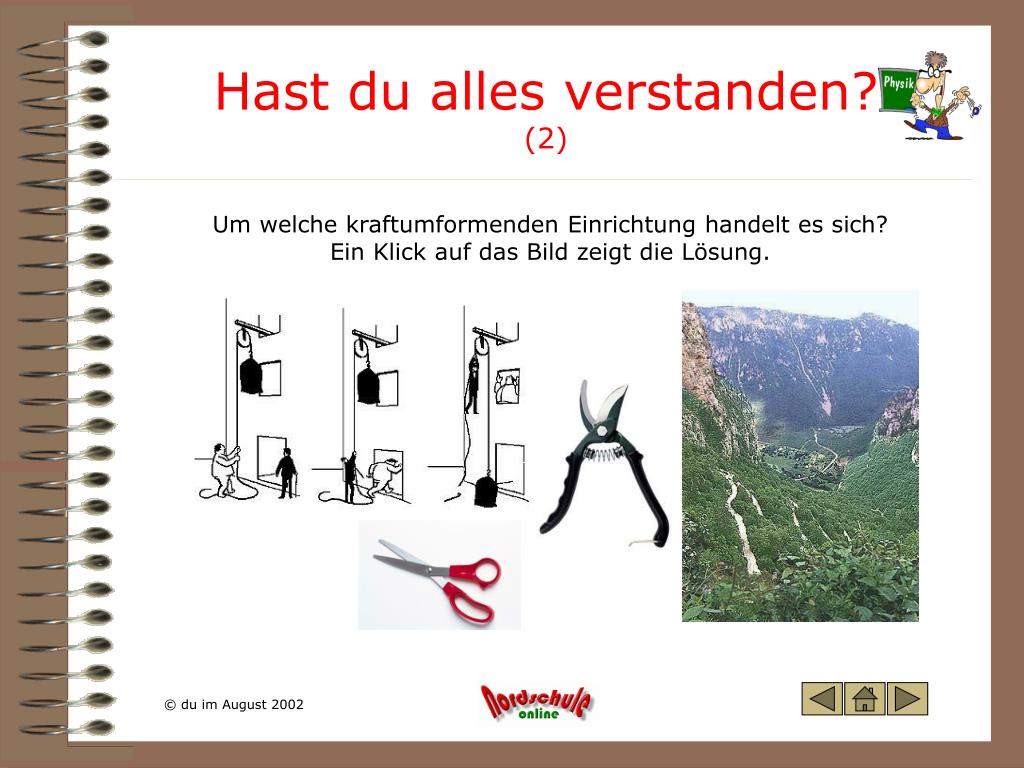

  11. Hast du alles verstanden?(2) Um welche kraftumformenden Einrichtung handelt es sich?Ein Klick auf das Bild zeigt die Lösung.

  12. Interessantes im Internet • Aufgaben • Animationen • Rätsel und Spiele • Wissenstest
