  1. Digitální učební materiál

  2. KLOPNÝ OBVOD RS • Klopný obvod (KO)typuRS má v základním provedení dva vstupy, a to vstup S (SET - nastavení) a R (RESET - nulování). • Vstupem SET nastavíme na výstup Q klopného obvodu logickoujedničku a vstupem RESET logickou nulu. • Obvod si zadaný stav pamatuje, a to tak dlouho, dokud není námi změněn. Blokové schéma KO RS

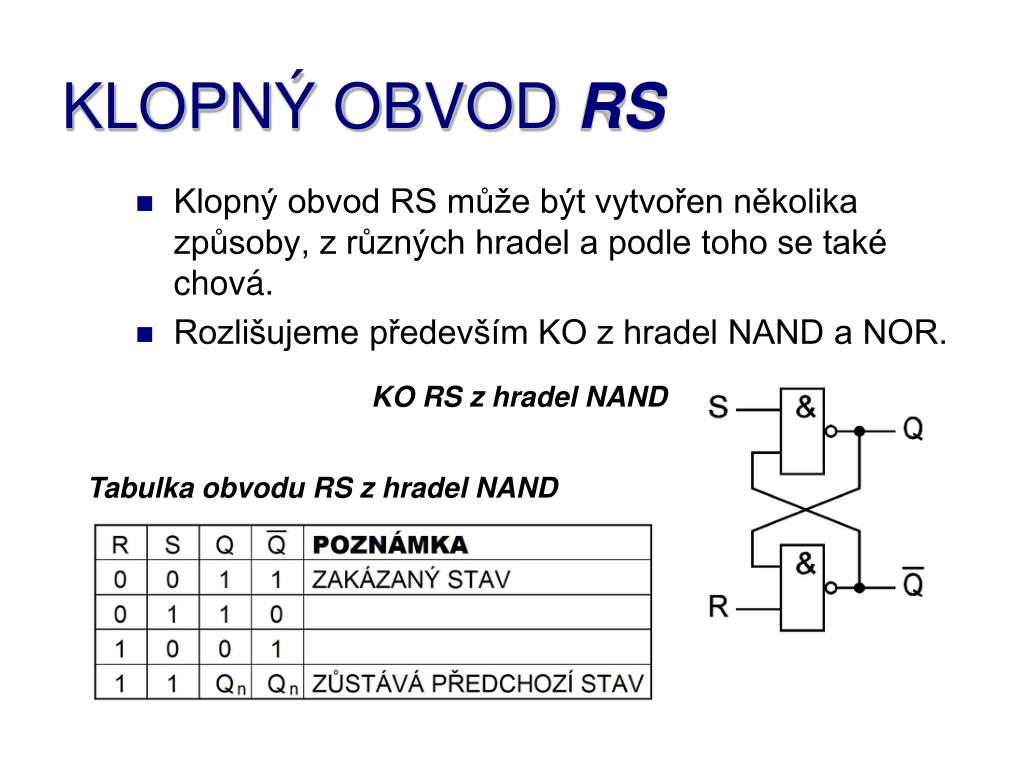

  3. KLOPNÝ OBVOD RS • Klopný obvod RS může být vytvořen několika způsoby, z různých hradel a podle toho se také chová. • Rozlišujeme především KO z hradel NAND a NOR. KO RS z hradel NAND Tabulka obvodu RS z hradel NAND

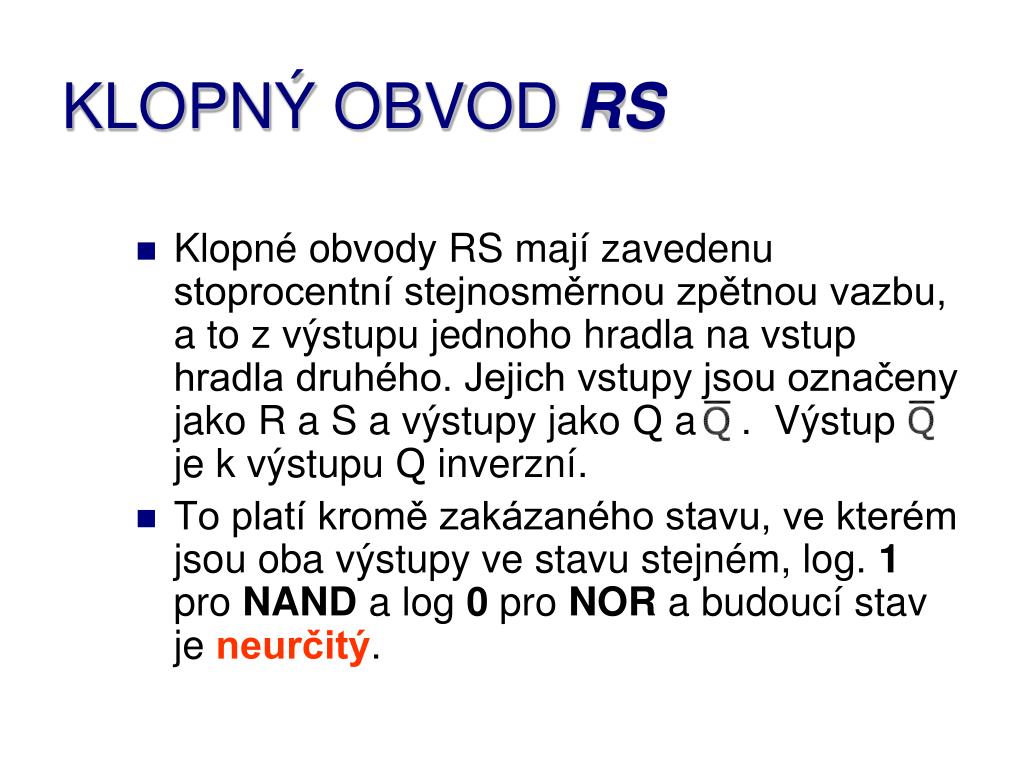

  4. KLOPNÝ OBVOD RS • Klopné obvody RS mají zavedenu stoprocentní stejnosměrnou zpětnou vazbu, a to z výstupu jednoho hradla na vstup hradla druhého. Jejich vstupy jsou označeny jako R a S a výstupy jako Q a . Výstup je k výstupu Q inverzní. • To platí kromě zakázaného stavu, ve kterém jsou oba výstupy ve stavu stejném, log. 1 pro NAND a log 0 pro NOR a budoucí stav je neurčitý.

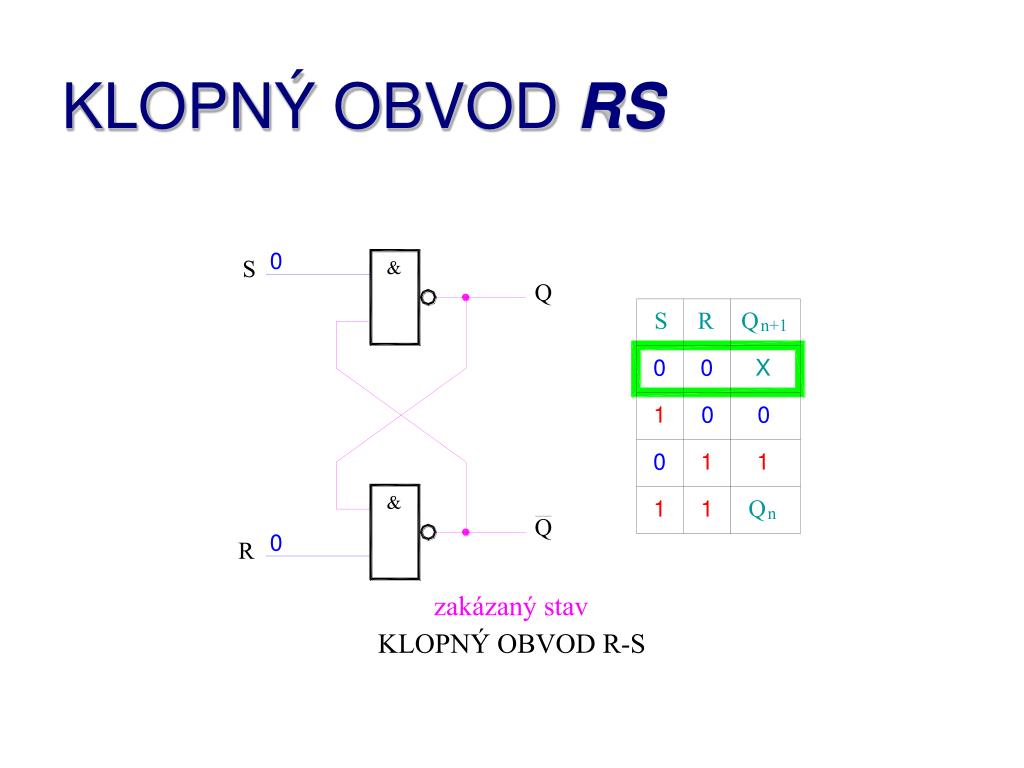

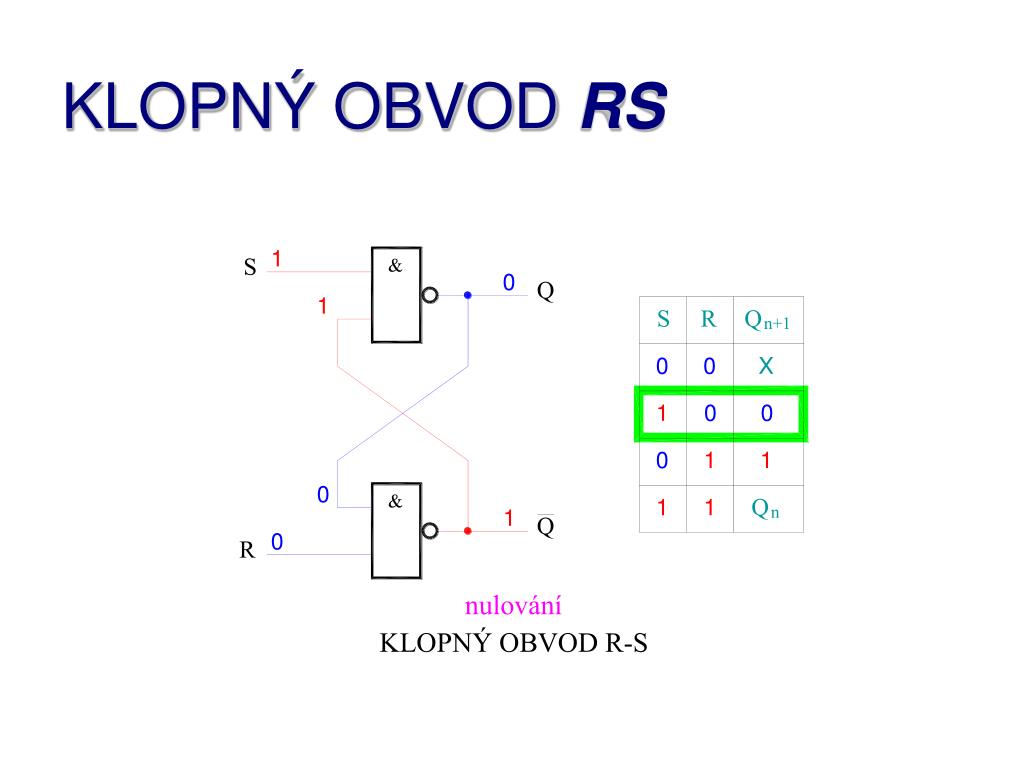

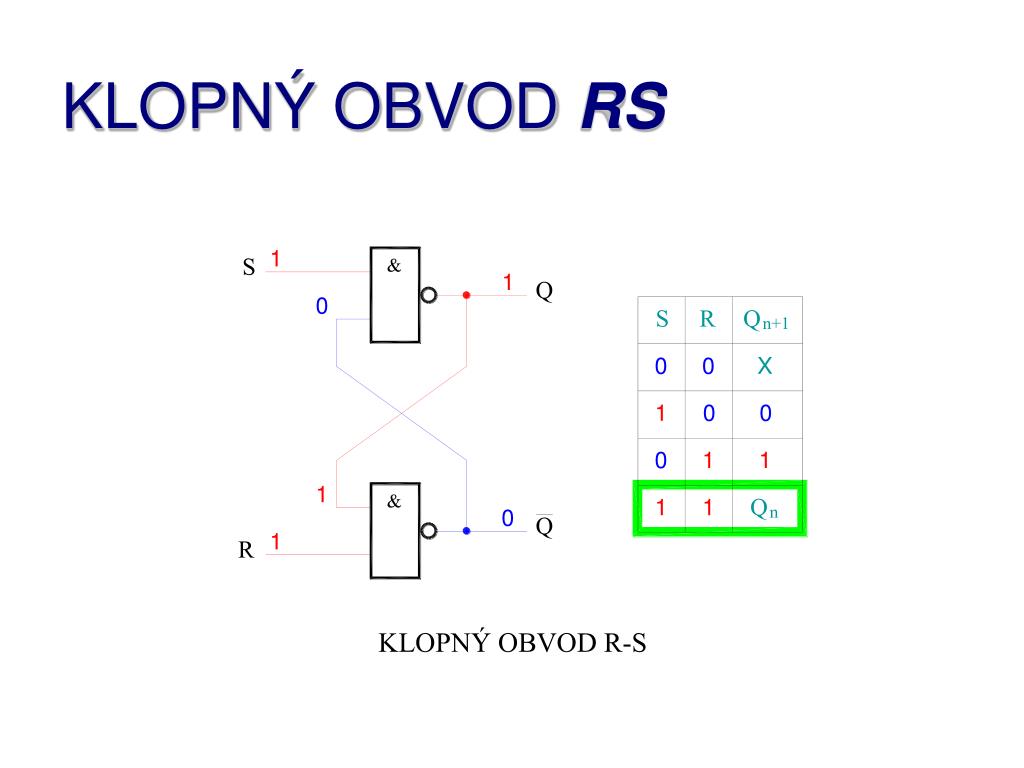

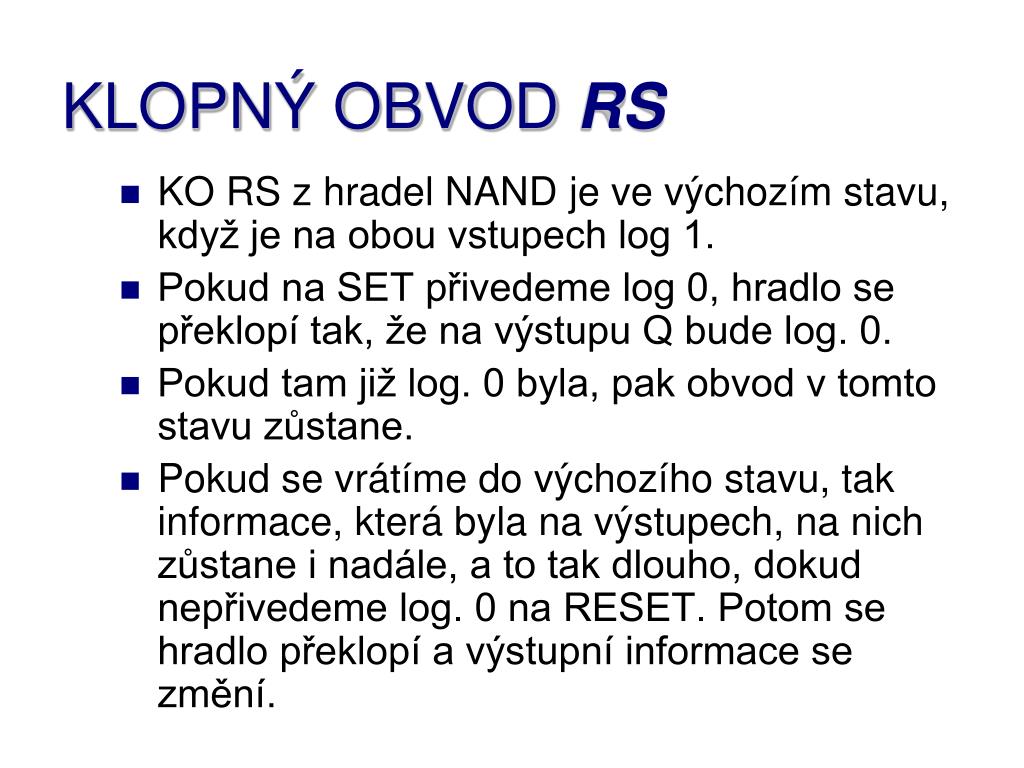

  5. KLOPNÝ OBVOD RS • KO RS z hradel NAND je ve výchozím stavu, když je na obou vstupech log 1. • Pokud na SET přivedeme log 0, hradlo se překlopí tak, že na výstupu Q bude log. 0. • Pokud tam již log. 0 byla, pak obvod v tomto stavu zůstane. • Pokud se vrátíme do výchozího stavu, tak informace, která byla na výstupech, na nich zůstane i nadále, a to tak dlouho, dokud nepřivedeme log. 0 na RESET. Potom se hradlo překlopí a výstupní informace se změní.

  6. KLOPNÝ OBVOD RS

  7. KLOPNÝ OBVOD RS

  8. KLOPNÝ OBVOD RS

  9. KLOPNÝ OBVOD RS

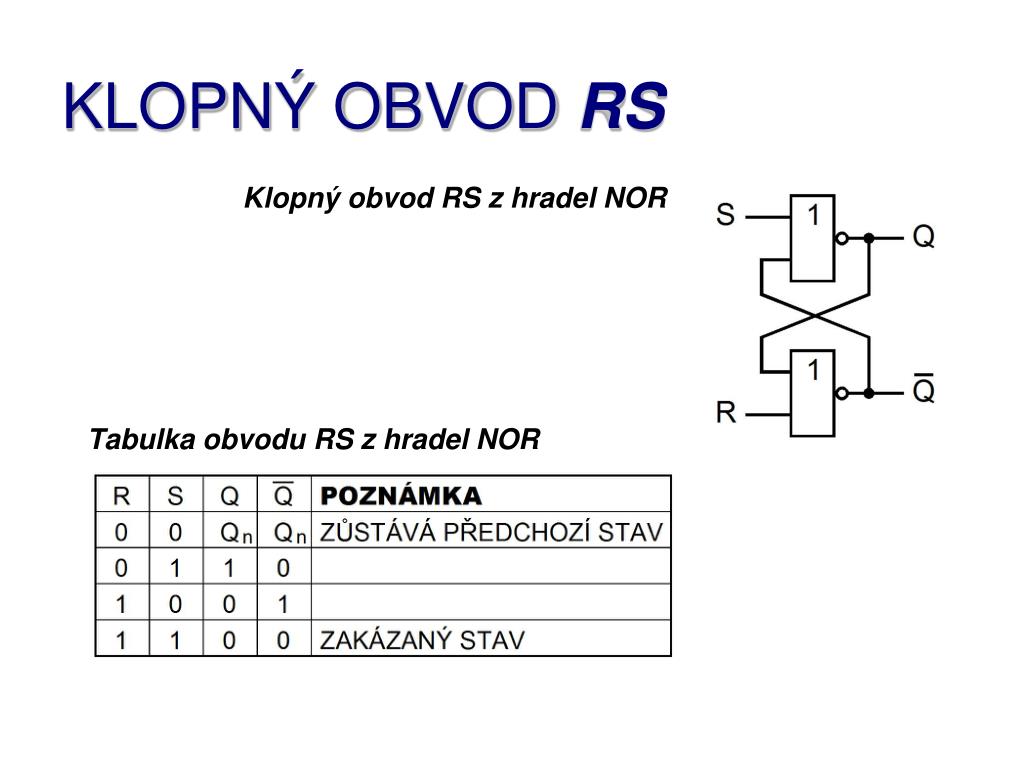

  10. KLOPNÝ OBVOD RS Klopný obvod RS z hradel NOR Tabulka obvodu RS z hradel NOR

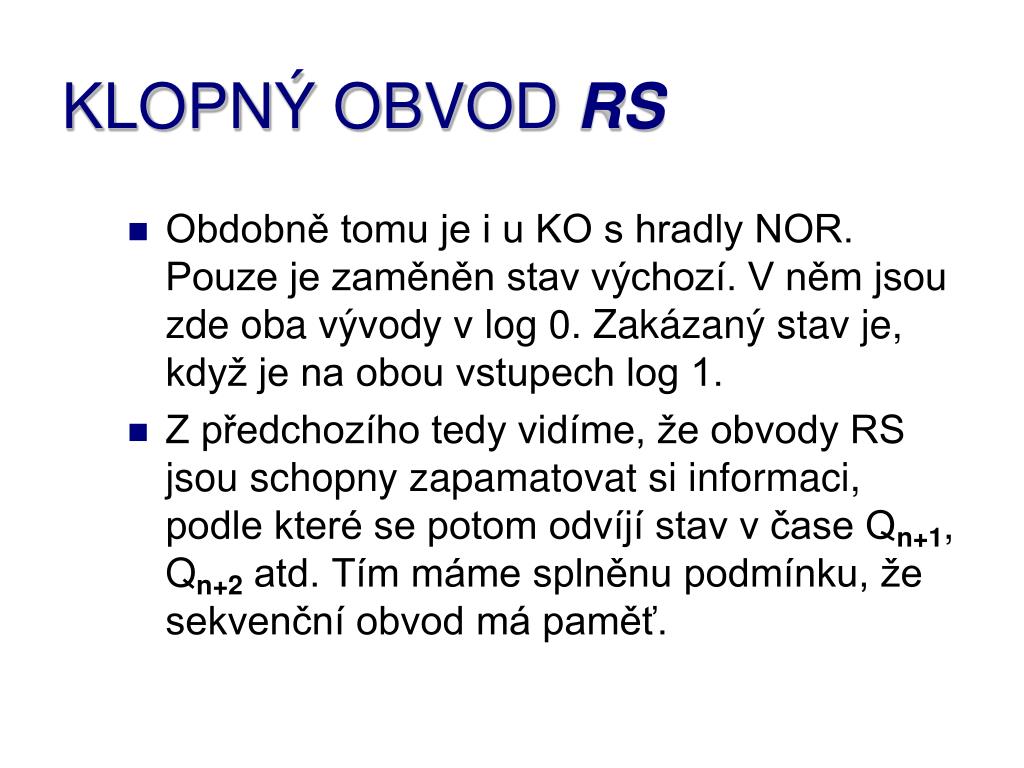

  11. KLOPNÝ OBVOD RS • Obdobně tomu je i u KO s hradly NOR. Pouze je zaměněn stav výchozí. V něm jsou zde oba vývody v log 0. Zakázaný stav je, když je na obou vstupech log 1. • Z předchozího tedy vidíme, že obvody RS jsou schopny zapamatovat si informaci, podle které se potom odvíjí stav v čase Qn+1, Qn+2 atd. Tím máme splněnu podmínku, že sekvenční obvod má paměť.

  12. Kontrolní otázky • Jaké vstupy má klopný obvod typu RS v základním provedení? • Kterými vstupy nastavíme log 0 a log 1 na výstupu Q? • Popište zapojení klopného obvodu RS s hradly NAND. • Vysvětlete pojem „Zakázaný stav“ pro zapojení s NAND a NOR. • Popište činnost klopného obvodu RS s hradly NAND i NOR.

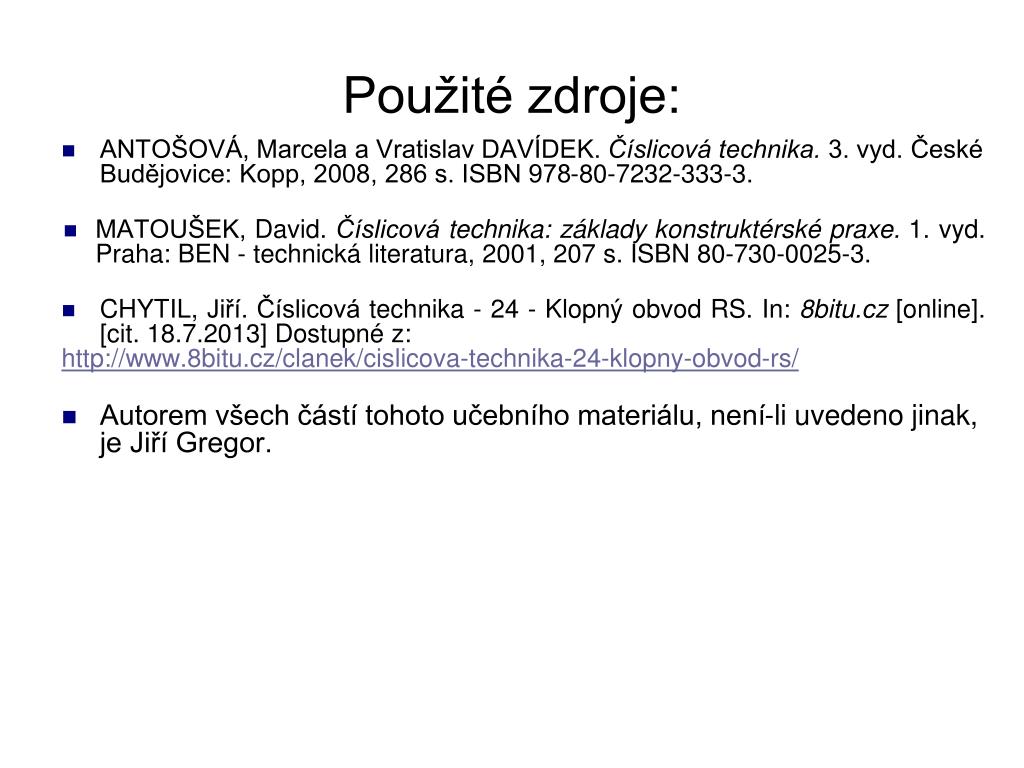

  13. Použité zdroje: • ANTOŠOVÁ, Marcela a Vratislav DAVÍDEK. Číslicová technika. 3. vyd. České Budějovice: Kopp, 2008, 286 s. ISBN 978-80-7232-333-3. • MATOUŠEK, David. Číslicová technika: základy konstruktérské praxe. 1. vyd. Praha: BEN - technická literatura, 2001, 207 s. ISBN 80-730-0025-3. • CHYTIL, Jiří. Číslicová technika - 24 - Klopný obvod RS. In: 8bitu.cz [online]. [cit. 18.7.2013] Dostupné z: http://www.8bitu.cz/clanek/cislicova-technika-24-klopny-obvod-rs/ • Autorem všech částí tohoto učebního materiálu, není-li uvedeno jinak, je Jiří Gregor.
