Introdução

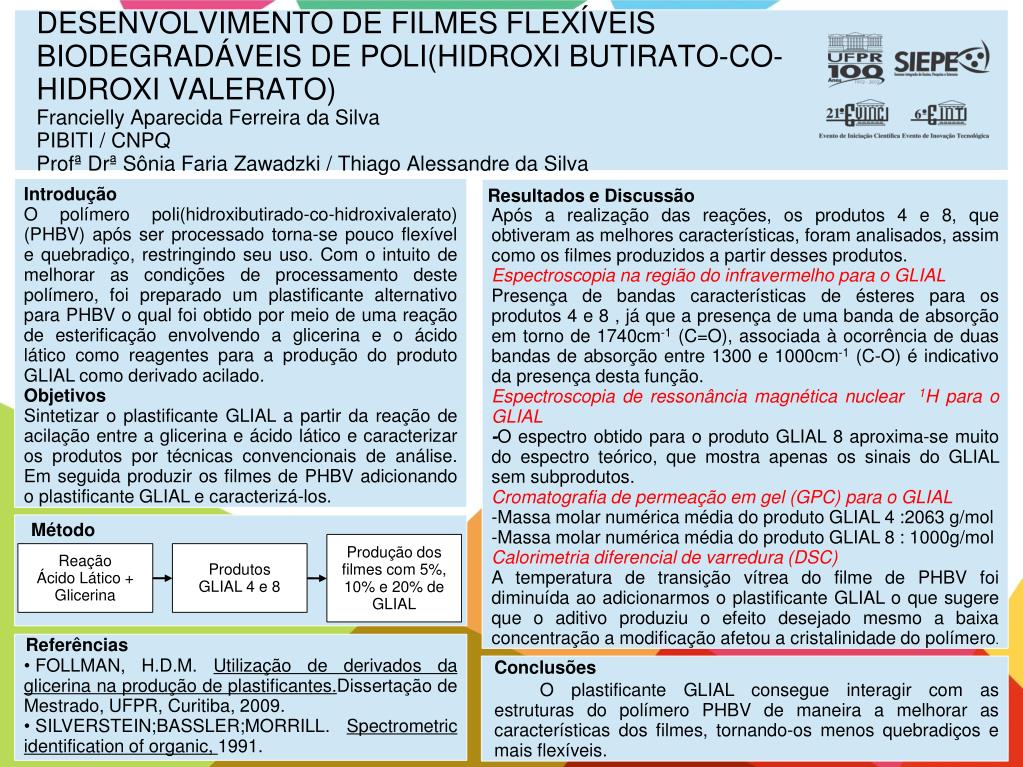

1. DESENVOLVIMENTO DE FILMES FLEXÍVEIS BIODEGRADÁVEIS DE POLI(HIDROXI BUTIRATO-CO-HIDROXI VALERATO)Francielly Aparecida Ferreira da SilvaPIBITI / CNPQ Profª Drª Sônia Faria Zawadzki / Thiago Alessandre da Silva Introdução O polímero poli(hidroxibutirado-co-hidroxivalerato) (PHBV) após ser processado torna-se pouco flexível e quebradiço, restringindo seu uso. Com o intuito de melhorar as condições de processamento deste polímero, foi preparado um plastificante alternativo para PHBV o qual foi obtido por meio de uma reação de esterificação envolvendo a glicerina e o ácido lático como reagentes para a produção do produto GLIAL como derivado acilado. Objetivos Sintetizar o plastificante GLIAL a partir da reação de acilação entre a glicerina e ácido lático e caracterizar os produtos por técnicas convencionais de análise. Em seguida produzir os filmes de PHBV adicionando o plastificante GLIAL e caracterizá-los. Resultados e Discussão Após a realização das reações, os produtos 4 e 8, que obtiveram as melhores características, foram analisados, assim como os filmes produzidos a partir desses produtos. Espectroscopia na região do infravermelho para o GLIAL Presença de bandas características de ésteres para os produtos 4 e 8 , já que a presença de uma banda de absorção em torno de 1740cm-1 (C=O), associada à ocorrência de duas bandas de absorção entre 1300 e 1000cm-1 (C-O) é indicativo da presença desta função. Espectroscopia de ressonância magnética nuclear 1H para o GLIAL -O espectro obtido para o produto GLIAL 8 aproxima-se muito do espectro teórico, que mostra apenas os sinais do GLIAL sem subprodutos. Cromatografia de permeação em gel (GPC) para o GLIAL -Massa molar numérica média do produto GLIAL 4 :2063 g/mol -Massa molar numérica média do produto GLIAL 8 : 1000g/mol Calorimetria diferencial de varredura (DSC) A temperatura de transição vítrea do filme de PHBV foi diminuída ao adicionarmos o plastificante GLIAL o que sugere que o aditivo produziu o efeito desejado mesmo a baixa concentração a modificação afetou a cristalinidade do polímero. Produção dos filmes com 5%, 10% e 20% de GLIAL Reação Ácido Lático + Glicerina Produtos GLIAL 4 e 8 Método Referências Conclusões • FOLLMAN, H.D.M.Utilização de derivados da glicerina na produção de plastificantes.Dissertação de Mestrado, UFPR, Curitiba, 2009. • SILVERSTEIN;BASSLER;MORRILL. Spectrometric identification of organic, 1991. O plastificante GLIAL consegue interagir com as estruturas do polímero PHBV de maneira a melhorar as características dos filmes, tornando-os menos quebradiços e mais flexíveis.
