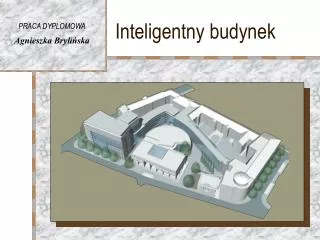

  1. Inteligentny budynek PRACA DYPLOMOWA Agnieszka Brylińska

  2. Idea • Integracja systemów teletechnicznych w budynku • Centralny system zarządzania i nadzoru • Wykorzystanie okablowania strukturalnego jako nośnika sygnałów sterujących większość instalacji w budynku • Efektywne zarządzanie przestrzenią budynku w celu minimalizacji kosztów eksploatacji

  3. Integracja systemów • zasilających • okablowania strukturalnego • automatyki biurowej • audiowizualnych i oświetleniowych • systemu przeciwpożarowego • transportu wewnętrznego • ogrzewania, klimatyzacji i wentylacji • telekomunikacyjnych i informatycznych

  4. Budowa instalacji • Instalacja konwencjonalna • Instalacja EIB

  5. Funkcje

  6. Hierarchiczność systemu zarządzania

  7. Zalety sieciowej budowy EIB • możliwość załączania niezależnego od obwodu zasilania • możliwość załączania obciążenia elektrycznego przez kilka sensorów • dowolność modyfikacji połączeń funkcjonalnych sensor – aktor • programowalność funkcji

  8. Zintegrowane instalacje słaboprądowe • Zintegrowany System Zarządzania Budynkiem (IBMS Integrated Building Management System) • Zintegrowany Systemu Bezpieczeństwa (ISS Integrated Security System) • Zintegrowana Komunikacja Wewnętrzna (ITI Information - Telephone Integrity; II&CT – Integrity Information & Communication Technology)

  9. Optymalizacja systemów • oszczędność energii i innych mediów (np. automatyczne wyłączanie światła, gdy ktoś wychodzi z pokoju), • mniejsze zatrudnienie (jedno wspólne centrum nadzoru i sterowania), • większe bezpieczeństwo (szybkość reakcji systemu, stały monitoring, koordynacja poszczególnych układów), • większy komfort pracy (liczne ułatwienia dla pracowników), • łatwość podłączania nowych urządzeń i przenoszenia już funkcjonujących (standardowe okablowanie całego budynku), • automatyczną lokalizację uszkodzeń, uproszczenie i zautomatyzowanie procesów konserwacyjnych i naprawczych

  10. Bezpieczeństwo budynku (Building Security) • wykrywanie i sygnalizacja pożaru (SAP), • suche gaszenie (np. gazem obojętnym), • oddymianie pomieszczeń, • telewizja przemysłowa i dozorowa (CCTV), • kontrola dostępu do pomieszczeń (SKD), • sygnalizacja włamań i napadów (SSWiN).

  11. Komfort i eksploatacja budynku(Building Comfort&Operation) • standardowe i wydzielone instalacje zasilające (wraz z podtrzymaniem awaryjnym), • automatyczna wentylacja i klimatyzacja (HVAC), • monitorowanie i analiza mediów, • sterowanie oświetleniem, • instalacje multimedialne (systemy transmisji obrazu/wideo/dźwięku), • systemy telekomunikacyjne i telefoniczne, • systemy teleinformatyczne (sieci komputerowe, okablowanie strukturalne)

  12. Struktura • System Zarządzania Energią (BEMS) • Ogrzewanie, wentylacja, klimatyzacja (HVAC) • Systemy ochrony bezpieczeństwa • Ochrona ppoż. i inne zabezpieczenia • Oświetlenie • Sprzęt telekomunikacyjny • Okablowanie • Systemy sterowania i nadzoru

  13. Inteligentne systemy instalacyjne • EIB • Powernet • LonWorks • X-10 • RadioBus • UPnP

  14. Instalacja EIB

  15. Topologia sieci
