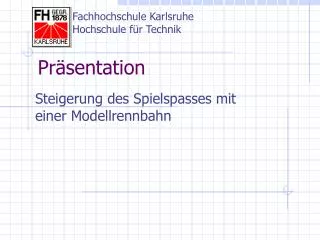

  1. Fachhochschule Karlsruhe Hochschule für Technik Präsentation Steigerung des Spielspasses mit einer Modellrennbahn

  2. Fachhochschule Karlsruhe Hochschule für Technik Präsentation Steigerung des Spielspasses mit einer Modellrennbahn

  3. Inhalt der Präsentation • Vorstellung der Gruppe • Projekt Startbrücke • Projekt Anzeige • Projekt Computergegner • Vorführung

  4. Gruppe 3:

  5. Gruppe 3: Aufgabenteilung Gemsemer, Martin: Bauteilauslegung,Schaltplanentwurf, Zusammenbau Hardware Götz, Ralf: Zusammenbau Startbrücke, Weberstellung, Programmierung Assembler, Platinenlayout Lachmann, Sabine: Konstruktionszeichnungen, Informationsbeschaffung Pré, Adrien: Programmierung in C (Startbrücke + Computergegner), Platinenlayout Sartre, Alexandra: Programmierung in C (I²C-Bus) Sonntag, Sven: Konstruktion und Zusammenbau Startbrücke, Bauteilauslegung, Programmierung Assembler

  6. Problemstellung • Bei Modellautorennbahnen existiert bisher kein eindeutiges Startsignal, nach welchem der Start erfolgt. • Die Anzahl der Runden kann bisher nur mechanisch erfasst und die Rundenzeit noch nicht gemessen werden. • Ein Rennen zwischen zwei gleichzeitig fahrenden Modellautos kann nur von zwei Spielteilnehmer ausgetragen werden

  7. Aufgabenstellung • Es wird der Prototyp einer Startvorrichtung für Modellautorennbahnen gefertigt, die mit einer Ampelanlage nach Motorsportvorbild den Start frei gibt. • Die Anzahl der Runden soll berührungslos gemessen werden. Rundenzeiten, Anzahl der Runden und Durchschnittgeschwindigkeiten werden visualisiert. • Das Fahren gegen ein computergesteuertes Fahrzeug wird realisiert.

  8. Projekt: StartbrückeRalf Götz und Sven Sonntag Empfänger Empfänger IR-Sender IR-Sender

  9. Projekt: StartbrückeRalf Götz und Sven Sonntag

  10. Projekt: AnzeigeAlexandra Sartre und Sabine Lachmann

  11. Projekt: AnzeigeAlexandra Sartre und Sabine Lachmann void effacer_ligne (unsignedchar *c);void ecrire_ligne (unsignedchar *resultat, unsignedint r, unsignedint t,unsignedint v);void init_timer0_timer1 (void);void debordement_timer0 (void);void debordement_timer1 (void); * Void lichtschranke1 (void) //int0 P3.2 (im C : interrupt 0) interrupt 0 * if (calcul_1 == 1) { ....calcul_1 = 0; }

  12. Projekt: ComputergegnerAdrien Pré und Martin Gemsemer

  13. Projekt: ComputergegnerAdrien Pré und Martin Gemsemer

  14. sbit sensor3 = 0x94; // P1.4sbit sensor4 = 0x96; // P1.6sbit P17 = 0x97; // P1.0// PWM Geschwindigkeit #define PWMLENT_HIGH 0xF0#define PWMLENT_LOW 0x00 #define PWMLRAP_HIGH 0xA0#define PWMRAP_LOW 0x00if (sensor1) { // Abfrage Sensor 1CCH3 = PWMLENT_HIGH; // Niedrige Gesch.CCL3 = PWMLENT_LOW;currentsensor++;} Projekt: ComputergegnerAdrien Pré und Martin Gemsemer Quellcode

  15. Umsetzung des Projekts

  16. Fazit Die Projektarbeit hat...... • Spaß gemacht • Nerven gekostet • vieeel Zeit gekostet • Folgerung • Es sollten mehrere Vorlesungen fächerübergreifend sein.

  17. ---------------Ende------------- Und nun ab zur Bahn.........
