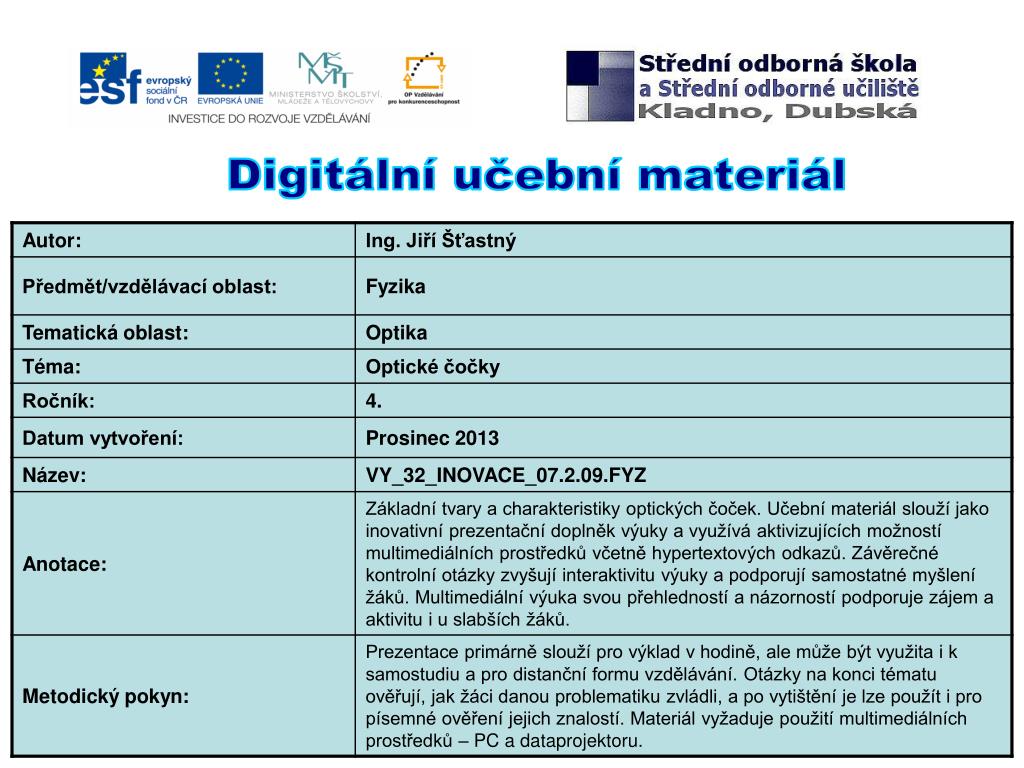

  1. Digitální učební materiál

  2. Optické čočky • Optická čočka je soustava dvou centrovaných ploch nejčastěji kulového tvaru. • Čočky jsou vyrobeny z průhledného materiálu– skla, plastu. • Čočky slouží k ovlivňování šíření světla. • Čočka světelný paprsek dvakrát láme podle Snellova zákona.

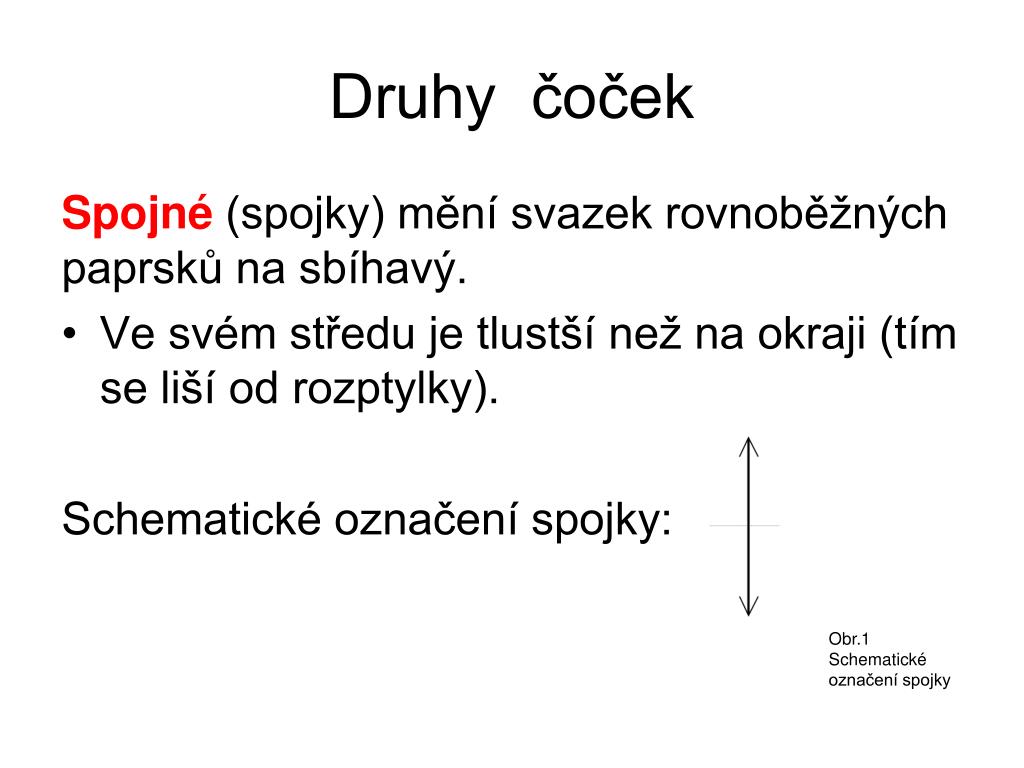

  3. Druhy čoček Spojné (spojky) mění svazek rovnoběžných paprsků na sbíhavý. • Ve svém středu je tlustší než na okraji (tím se liší od rozptylky). Schematické označení spojky: Obr.1 Schematické označení spojky

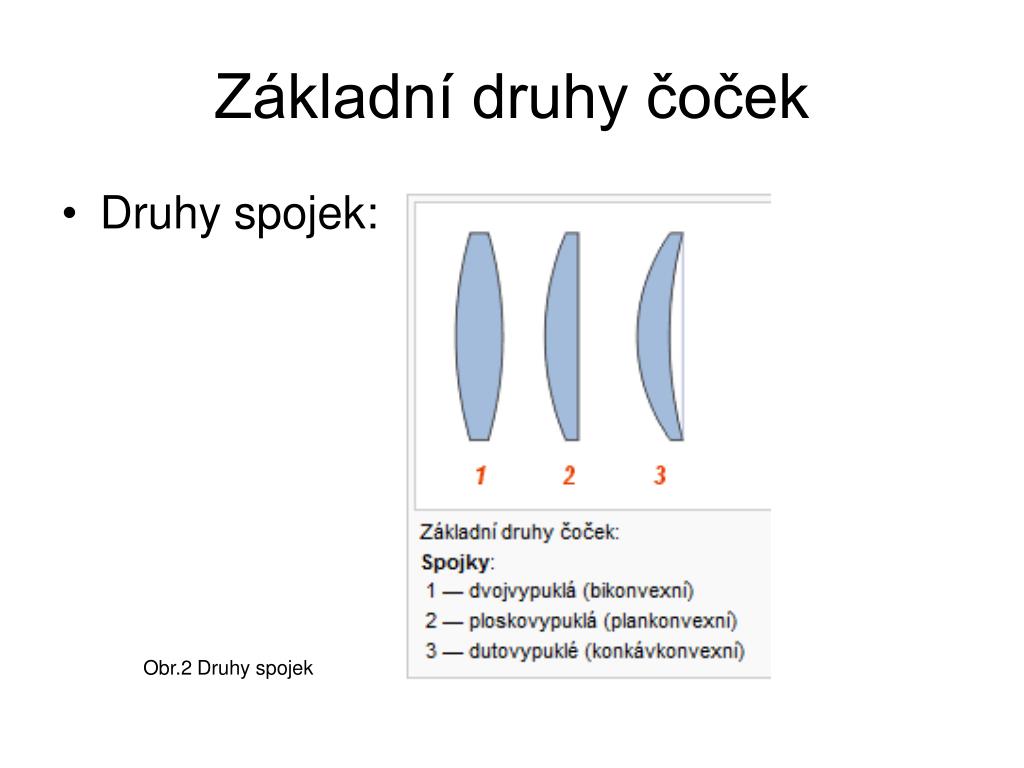

  4. Základní druhy čoček • Druhy spojek: Obr.2 Druhy spojek

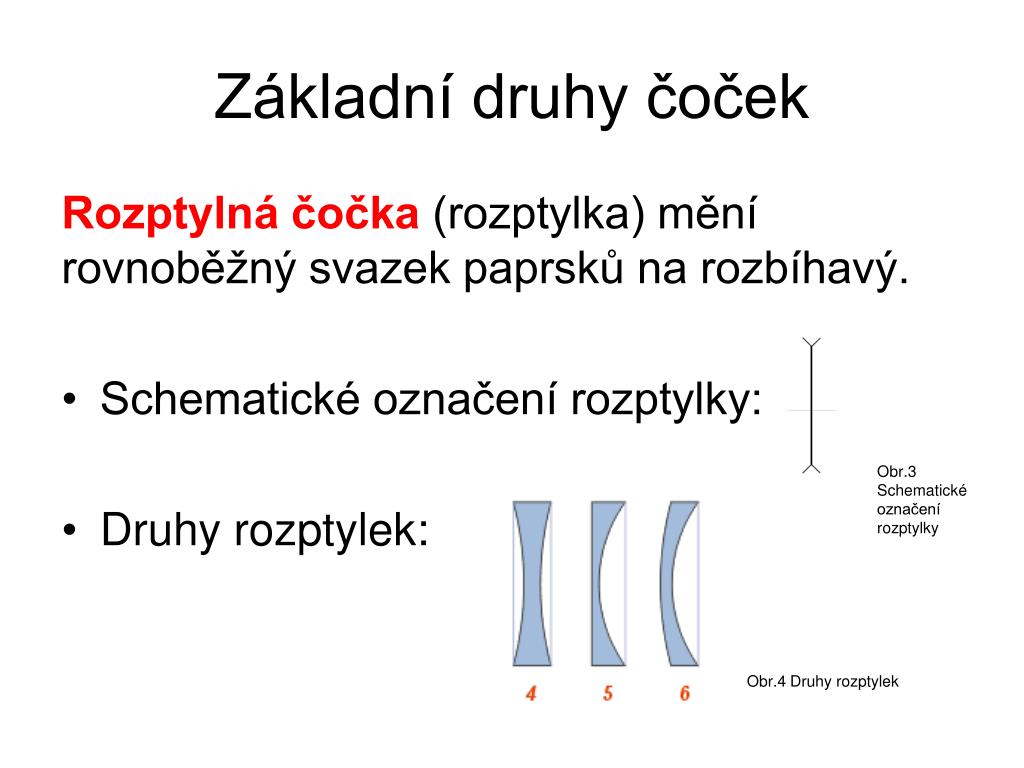

  5. Základní druhy čoček Rozptylná čočka (rozptylka) mění rovnoběžný svazek paprsků na rozbíhavý. • Schematické označení rozptylky: • Druhy rozptylek: Obr.3 Schematické označení rozptylky Obr.4 Druhy rozptylek

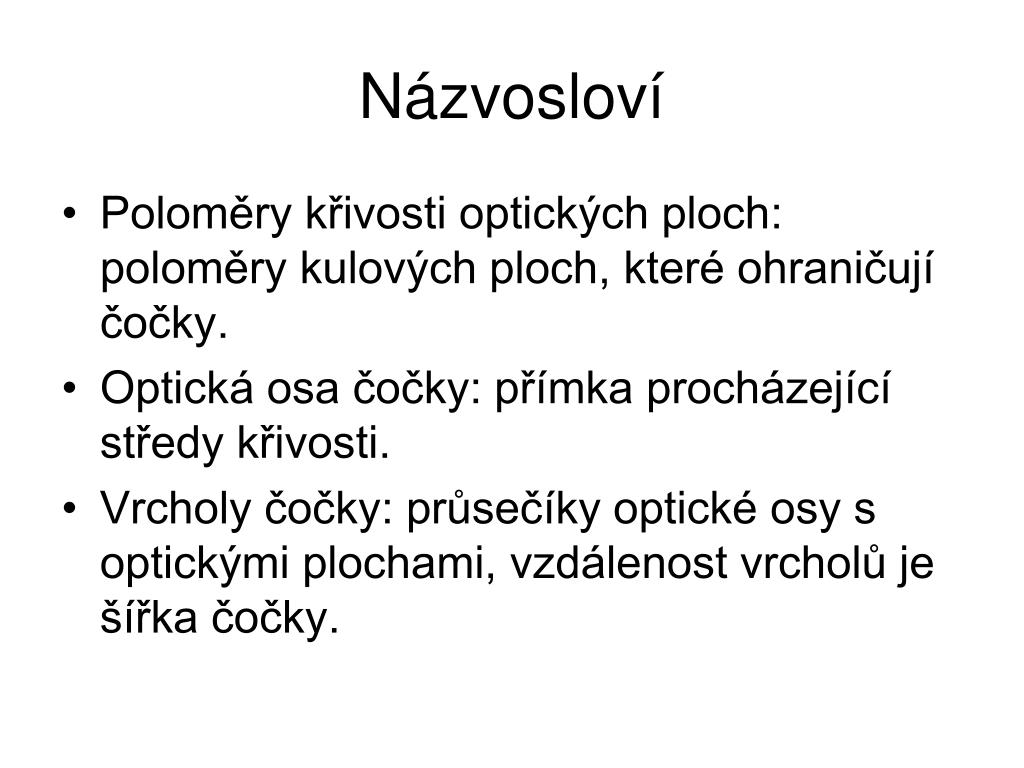

  6. Názvosloví • Poloměry křivosti optických ploch: poloměry kulových ploch, které ohraničují čočky. • Optická osa čočky: přímka procházející středy křivosti. • Vrcholy čočky: průsečíky optické osy s optickými plochami, vzdálenost vrcholů je šířka čočky.

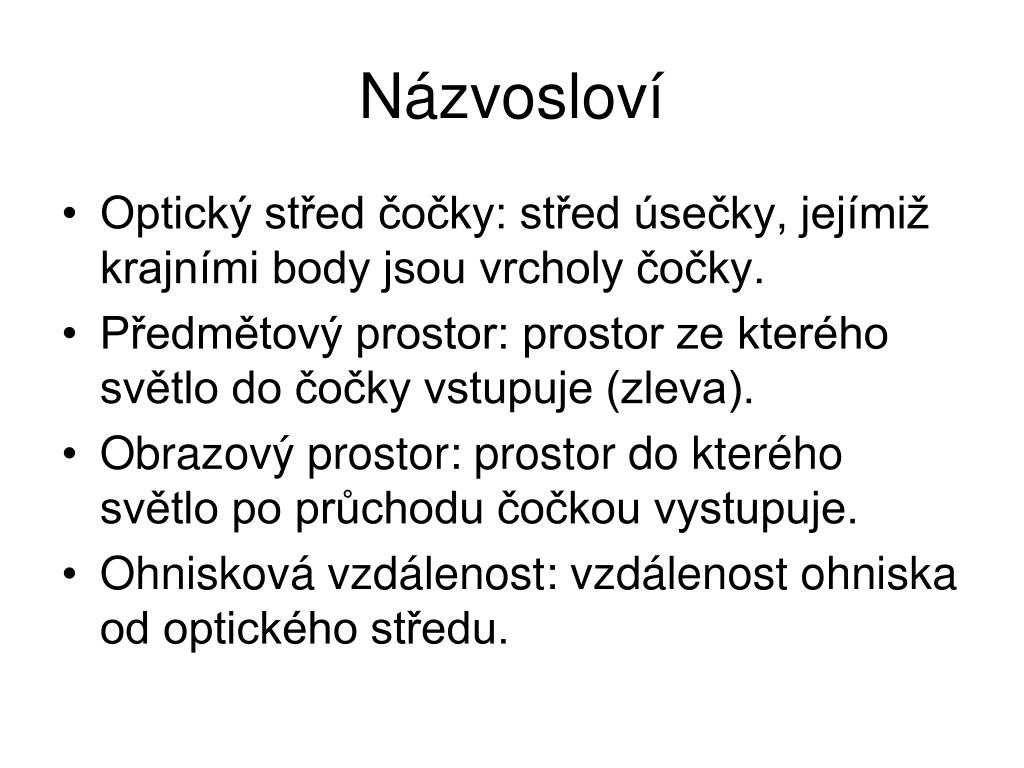

  7. Názvosloví • Optický střed čočky: střed úsečky, jejímiž krajními body jsou vrcholy čočky. • Předmětový prostor: prostor ze kterého světlo do čočky vstupuje (zleva). • Obrazový prostor: prostor do kterého světlo po průchodu čočkou vystupuje. • Ohnisková vzdálenost: vzdálenost ohniska od optického středu.

  8. Kontrolní otázky • Co je optická čočka? • Jaké druhy čoček znáte? • Jakými body prochází optická osa čočky? • Kde leží předmětový prostor?

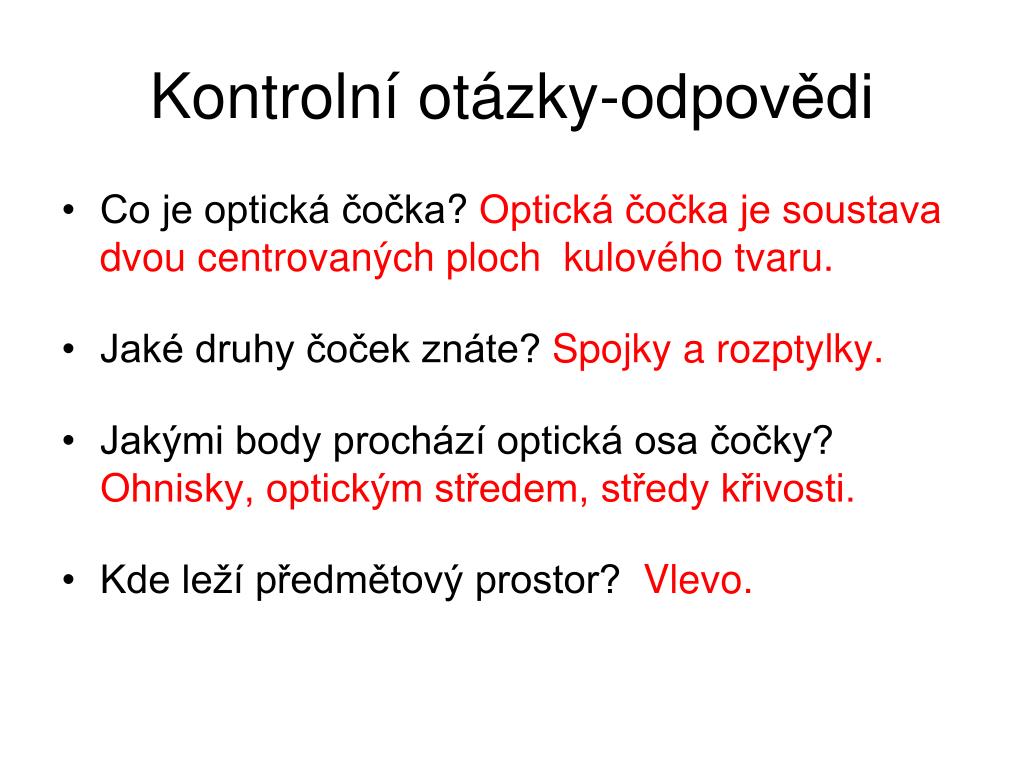

  9. Kontrolní otázky-odpovědi • Co je optická čočka? Optická čočka je soustava dvou centrovaných ploch kulového tvaru. • Jaké druhy čoček znáte? Spojky a rozptylky. • Jakými body prochází optická osa čočky? Ohnisky, optickým středem, středy křivosti. • Kde leží předmětový prostor? Vlevo.

  10. Použité zdroje: SVOBODA, Emanuel a kol. Přehled středoškolské fyziky. 3. vyd. Praha: Prometheus, 1996, ISBN 80-7196-116-7. LEPIL, Oldřich; BEDNAŘÍK, Milan; HÝBLOVÁ, Radmila. Fyzika pro střední školy II. Praha: Prometheus, 2002, ISBN 80-7196-185-X Obrázek 1 Schematické označení spojky: PAJS. „Wikipedia.cz“ [online]. [cit. 10.12.2013]. Dostupný na WWW: http://cs.wikipedia.org/wiki/Soubor:Cocka_spojna_znacka.svg Obrázek 2 Druhy spojek: PANTHER. „Wikipedia.cz“ [online]. [cit. 10.12.2013]. Dostupný na WWW: http://cs.wikipedia.org/wiki/Soubor:Lens_types.png Obrázek 3 Schematické označení rozptylky: PAJS. „Wikipedia.cz“ [online]. [cit. 10.12.2013]. Dostupný na WWW: http://cs.wikipedia.org/wiki/Soubor:Cocka_rozptylna_znacka.svg Obrázek 4 Druhy rozptylek: PANTHER. „Wikipedia.cz“ [online]. [cit. 10.12.2013]. Dostupný na WWW: http://cs.wikipedia.org/wiki/Soubor:Lens_types.png Autorem materiálu a všech jeho částí, není-li uvedeno jinak, je Jiří Šťastný.
