Creation of Heavy 120 mm Mine Launcher Velocity Measuring Device

The Lieutenant General Jonas Žemaitis Military Academy of Lithuania aims to develop a portable measuring device for the velocity of 120 mm mines in a muzzle of a launcher. The device must be lightweight, capable of measuring speeds from 80 m/s to 350 m/s, and have a battery-powered or USB rechargeable system. It should withstand harsh conditions, provide accurate measurements, and be easily mountable for field use. The project encompasses feasibility studies, prototype development, and testing in real operational settings. Contact Major Donatas Palavenis for more information.

sesmilo
Download Presentation

Creation of Heavy 120 mm Mine Launcher Velocity Measuring Device

An Image/Link below is provided (as is) to download presentation Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author. Content is provided to you AS IS for your information and personal use only. Download presentation by click this link. While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server. During download, if you can't get a presentation, the file might be deleted by the publisher.

E N D

Presentation Transcript

  1. LIETUVOS KARIUOMENĖS MOKYMO IR DOKTRINŲ VALDYBOS VADOVYBĖS KARYBOS INSTITUTAS Sunkiojo, 120 mm minosvaidžio minos greičio matuoklio sukūrimas Mjr. Donatas PALAVENIS KI Karo teorijos skyriaus vyriausiasis specialistas KATT: 24 897, +370 706 84897 donatas.palavenis@mil.lt 1

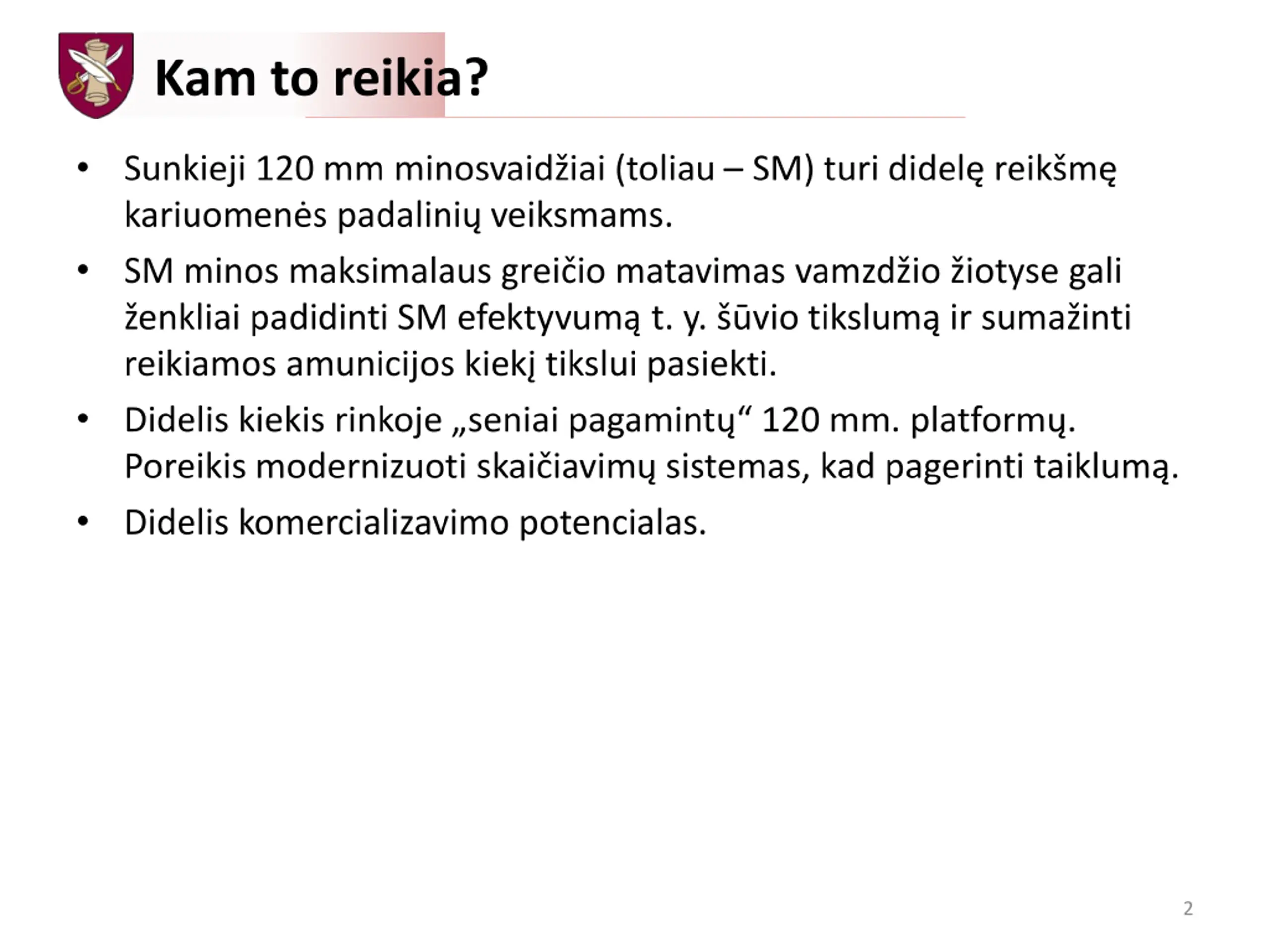

  2. Kam to reikia? • Sunkieji 120 mm minosvaidžiai (toliau – SM) turi didelę reikšmę kariuomenės padalinių veiksmams. • SM minos maksimalaus greičio matavimas vamzdžio žiotyse gali ženkliai padidinti SM efektyvumą t. y. šūvio tikslumą ir sumažinti reikiamos amunicijos kiekį tikslui pasiekti. • Didelis kiekis rinkoje „seniai pagamintų“ 120 mm. platformų. Poreikis modernizuoti skaičiavimų sistemas, kad pagerinti taiklumą. • Didelis komercializavimo potencialas. 2

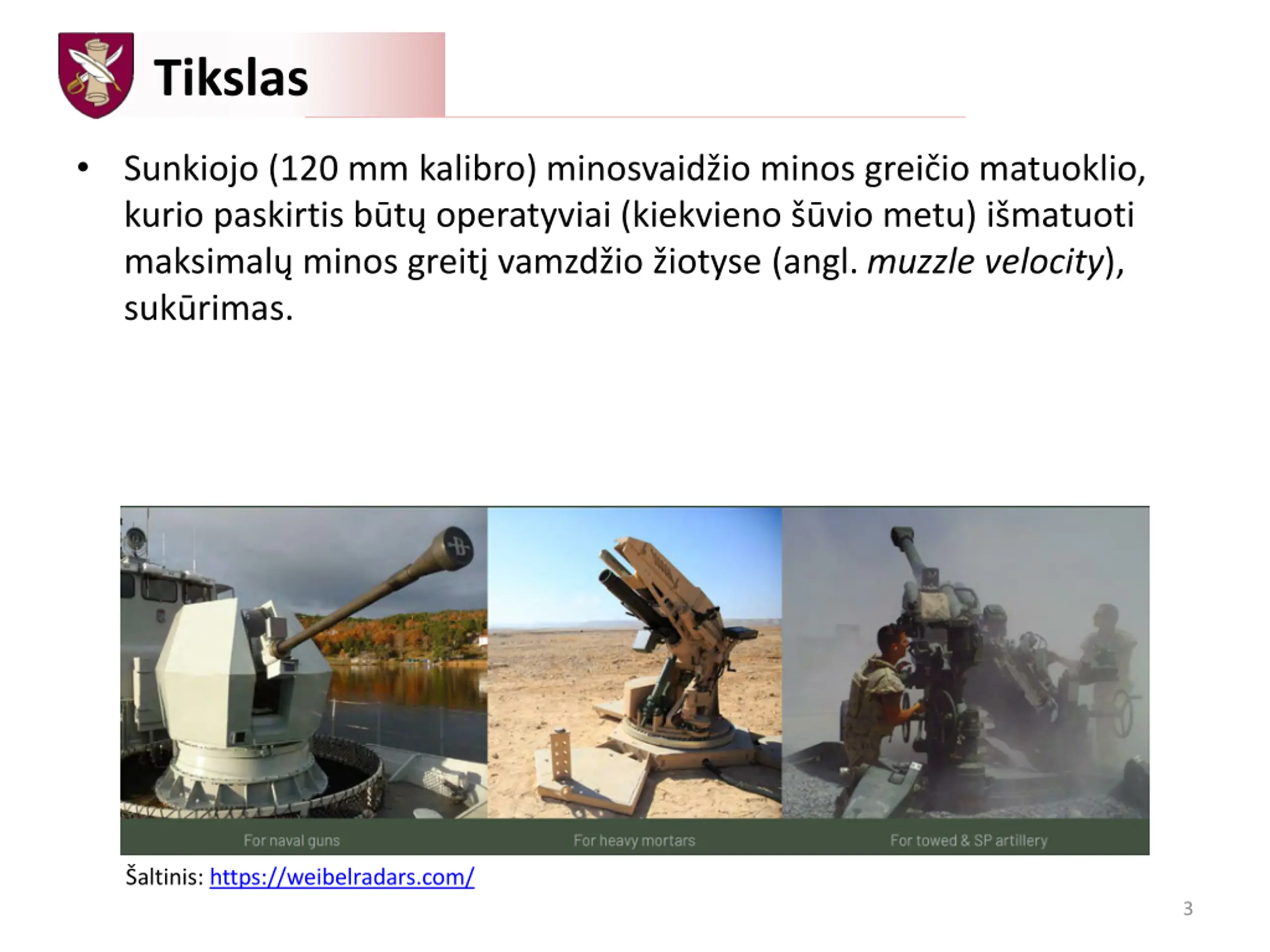

  3. Tikslas • Sunkiojo (120 mm kalibro) minosvaidžio minos greičio matuoklio, kurio paskirtis būtų operatyviai (kiekvieno šūvio metu) išmatuoti maksimalų minos greitį vamzdžio žiotyse (angl. muzzle velocity), sukūrimas. Šaltinis: https://weibelradars.com/ 3

  4. Pagrindiniai funkciniai reikalavimai (1/2) • Matuoklis turi būti nešiojamas (1 žmogaus); • Matuoklio (įskaitant jutiklių montavimo įtaisą, elektroninę sistemą ir valdymo pultą) komplekto svoris – iki 10 kg., o komplekto transportavimo dėžės išmatavimai nedidesni kaip 20×20×60 cm; • Skirtas matuoti SM minos greitį nuo 80 m/s iki 350 m/s; • Nepertraukiamas įrangos veikimo laikas – ne mažiau kaip 30 min.; • Turi perduoti matavimo rezultatą į valdymo pulto vaizduoklį; • Turi turėti autonominį komercinių baterijų (pvz. AA ar AAA tipo) maitinimą ir / arba būti pakraunamas per USB Type C jungtį; • Matuoklio montavimas bei išmontavimas turi užtrukti ne ilgiau 1 min. ir būti atliekamas vieno asmens; • Matuoklis neturi spinduliuoti elektromagnetinių bangų didesniu nei 1 m. atstumu, lyginant su natūraliu aplinkos fonu; • Matuoklis turi būti elektromagnetiškai suderintas su artimoje aplinkoje naudojamais elektromagnetinių bangų šaltiniais. 4

  5. Pagrindiniai funkciniai reikalavimai (2/2) • Matuoklis turi veikti SM šaudant su slopintuvu ar be jo (gali turėti atskiras modifikacijas); • Matuoklis gali būti uždedamas arba nuimamas, tam kad būtų patogiau transportuoti ir naudojamas ne tik kalibravimui, bet ir operatyviniam naudojimui mūšio lauke; • Matuoklio jutikliai turi atlaikyti parako užtaiso slėgį (angl. stress of the smoke charge), veikti pastovios temperatūros ruože nuo -20 Coiki +85 Co. Jutiklių elektronika ir skaitmeninės analizės bei duomenų atvaizdavimo sistema turi būti atspari vandeniui, veikti temperatūros ruože nuo -20 Coiki +85 Coir atlaikyti 150dB impulsinį garso signalą; • Matuoklio tvirtinimo prie vamzdžio įtaisas turėtų būti pritaikytas konkrečiam kalibrui ir vamzdžio konstrukcijai, bet galimas ir universalus variantas. Jutiklių tipas ir elektroninė duomenų apdorojimo ir atvaizdavimo sistema visiems minosvaidžių tipams turėtų būti ta pati. • Pareiškėjai kviečiami siūlyti papildomas ar geresnes funkcijas. 5

  6. Projekto įgyvendinimo etapai • I etapas: – Atlikti techninių galimybių studiją ir detaliai aprašyti SM minos greičio matuoklio koncepciją (parametrai, elektroninė dalis, tiekėjai, įvertinti gamybai Lietuvoje reikalingų resursų poreikį, kt.), atsižvelgiant į šios techninės užduoties 5 punkte išvardintus minimalius reikalavimus; – Uždavinio atlikimo trukmė – iki 3 mėn.; – Pasiektas MTEP etapas – 3 (koncepcijos įgyvendinamumo įrodymas / patvirtinimas). II etapas: – Pagaminti SM minos greičio matuoklio maketą pagal I etapo rezultatus; – Uždavinio atlikimo trukmė – iki 6 mėn.; – Pasiektas MTEP etapas – 5 (maketo patikrinimas imituojant realias sąlygas). III etapas: – Sukurti SM minos greičio matuoklio prototipą pagal II etapo rezultatus; – SM minos greičio matuoklio prototipo veikimą išbandyti realioje veikimo aplinkoje; – Uždavinio atlikimo trukmė – iki 6 mėn.; – Pasiektas MTEP etapas – 7 (prototipo (bandomosios versijos) demonstravimas). • • 6

  7. Pristatymo pabaiga Dėkui už dėmesį Mjr. Donatas PALAVENIS KI Karo teorijos skyriaus vyriausiasis specialistas KATT: 24 897, +370 706 84897 donatas.palavenis@mil.lt 7
