Presentation Transcript

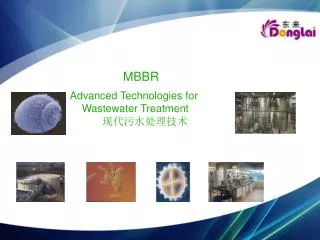

  1. MBBR Advanced Technologies for Wastewater Treatment 现代污水处理技术

  2. 移动床生物膜反应器MBBR 原理示意图

  3. 移动床生物膜反应器MBBR 核心单元——主要部件 载体 出口筛网 混合器 曝气系列

  4. 移动床生物膜反应器 MBBR 简介 移动床生物膜反应器是近年来在生物接触氧化法和活性污泥工艺的基础上开发的一种新型高效的生物膜反应器。具有抗负荷能力强、处理效率高、污泥龄长、剩余污泥量少、脱氮除磷效果好、无污泥膨胀等特点。 移动床生物膜反应器工艺的核心部件—悬浮填料应具备:较大的比表面积以提高生物量;适合生物膜生长,挂膜周期短;适当的水气通道利于挂膜和脱膜;挂膜后比重接近于水易于流化,使用寿命长等特点。

  5. 移动床生物膜反应器MBBR 简介 东来牌活性生物填料是一种新型活性生物载体,它采用科学配方,根据生物种群适应性的差异,在高分子材料中融合多种类有利于微生物快速附着生长的微量元素;经过特殊工艺改性、构造而成。其优势在于:亲水性好挂模块、比表面积大生物量高、比重适合流化效果好、氧利用效率高,使用寿命长。

  6. 移动床生物膜反应器MBBR 应用范围 污水升级改造项目提标、提量; 污水处理流化床与生物滤池工艺; 中水回用生化处理; 化工废水末端治理脱氮、除磷; 水产养殖除氨氮、净化水质; 生物除臭塔用生物填料

  7. 移动床生物膜反应器MBBR 应用行业 市政、电力、制药、化工、电镀、冶金、医疗、机械、造纸、印染、食品加工、水产养殖等,随着产品的不断改进及运用的不断深化,东来活性生物填料的运用将越来越广泛。

  8. 移动床生物膜反应器MBBR 挂膜成熟判别  肉眼判断:生物膜均匀分布于载体表面,越靠近载体表面越致密,反之越 松散,同时载体颜色变深,标志着载体挂膜进入成熟期。 镜检判断:生物膜结构致密,微生物种类多样化,固着型纤毛虫、钟虫、 累衼虫等数量居多,有少量轮虫、游泳型纤毛虫出现标志着生物膜的成熟。 好氧挂膜 厌氧挂膜

  9. 移动床生物膜反应器MBBR 产品特点 1、科学配方、快速挂膜   在填料中融合多种微量元素,改善亲水性能,促进微生物生长及提高细胞生理活性,使微生物在微量元素的作用下迅速附着在填料表面,并快速生长繁殖,形成生物膜组织。 2、比表面积大、生物量多   独特的几何构型和表面处理技术,赋予了填料巨大的比表面积,为微生物,特别是优势菌种营造了安全舒适的生存环境,提供了充足的繁殖扩展空间。

  10. 移动床生物膜反应器MBBR 3、易流化、传质效率高   恰当的比重:挂膜前0.97~0.98,挂膜后≈1,使填料更易流化,节省动力消耗。   独有的蜂窝锯齿结构使填料在水中自由三维流动,对水中气泡不断的撞击和切割,在提高氧利用率的同时增加了污水、氧和生物膜三相之间的接触频率,传质效率高,污染物降解快。 4、灵活投加、负荷高 只需在原池基础上直接投加填料,通过调整控配量,即可满足提高处理负荷出水质的需求,无需新建处理池,可节省占地。

  11. 移动床生物膜反应器 MBBR 主要技术参数 技 术 特 性

  12. 移动床生物膜反应器 MBBR

  13. 移动床生物膜反应器MBBR 应用优势 1、迅速的载体挂膜机制   载体中特定微量元素的融入和特殊的表面处理工 艺,促使相应水体中的微生物在载体上迅速附着并快 速繁殖生长,形成生物膜,不同水质和条件挂膜进度 存在差异,一般挂膜需3-15天,最快只需1天。 2、超强的脱碳、脱氨氮能力   载体为微生物大量繁殖提供了舒适安全的环境, 生物种类不断丰富,由于不受泥龄限制,硝化细菌也 得到大规模的繁衍,庞大的微生物群体使水中的有机 物和氨氮快速分解。

  14. 移动床生物膜反应器 MBBR

  15. 移动床生物膜反应器MBBR 3、卓越的抗负荷冲击性能 高效的处理能力,使它去除有机物的能力比其他传统方式提高2-5倍,高浓度的生物量和多样化的生物菌类,抗负荷冲击能力强。 4、灵活多样的工程应用方式   可应用于好氧、厌氧、缺氧工艺的不同阶段,只需通过填料的投加即可轻松获得满意的处理效果。

  16. 移动床生物膜反应器MBBR 应用方式

  17. 移动床生物膜反应器MBBR 5、简便的运行维护条件   无需支架,并可省去污泥回流,避免污泥膨胀、上浮和流失问题发生,运行维护方便。 6、超长的使用寿命   东来牌填料融合了改性剂,耐磨、抗紫外线、韧性强、不易老化脆裂,使用寿命>10年,是其他悬浮填料的近2倍、悬挂式填料的3倍多。

  18. 移动床生物膜反应器MBBR 7、脱氮除磷效果好 由于生物膜的超强硝化能力,能将水体里氨氮彻底转化为硝态氮,使得反硝化作用能够充分发挥到最大限度,脱氮更彻底。   同时生物膜上庞大的聚磷菌群将水中的磷酸盐类物质彻底吸收,并通过脱落的生物膜进入沉淀池并最终以剩余污泥的形式排出系统,除磷效果更明显。

  19. 移动床生物膜反应器MBBR 产品配套设施 好氧反应器 厌氧反应器 配套曝气系统 配套水下搅拌器

  20. 移动床生物膜反应器MBBR 出口筛网的各种结构形式

  21. 移动床生物膜反应器MBBR 独特的载体结构 东来载体 传统载体 比表面积大(内500、外300) 、膜面积一直有效; 生物膜生长于受保护的内表面、生物浓度稳定,生物膜量大(10~12g/L); 有效微生物量和生物活性高。

  22. 移动床生物膜反应器MBBR 独特的载体结构 比重控制合理接近于1(0.96) 、易流态化,最大限度的降低能耗、促进传质。 利于降解难降解有机物的微生物生长,生物菌群丰富,出水水质好。附着生长方式,适合硝化菌生长, 脱氮效率高。 填料自由通畅的旋转,增加对水中气泡的撞击和切割,延长气泡在水中停留时间,氧的利用率可提高3~5 个百分点,有效的降低了供氧能耗。

  23. 移动床生物膜反应器MBBR 改造前第三级接触氧化池及悬挂填料

  24. 移动床生物膜反应器MBBR 改造后现场及处理效果

  25. 移动床生物膜反应器MBBR 传统炼化污水流程及水质 进水 A/O工艺 达标排放 调节隔油 两级气浮 沉淀池 多级活性污泥 COD: 600~1000mg/L NH3-N: 20~50mg/L 油: 1000~1500mg/L 应用方案 A(载体)/O(载体) 沉淀池 A /O(活性污泥)/O(载体) 活性污泥、载体流化床(MBBR) 达标排放或回用

  26. 移动床生物膜反应器MBBR 改造工艺流程 2/3 1/3 出水 两级浮选 活性污泥/MBBR 沉淀 40%填充率

  27. 移动床生物膜反应器MBBR 标 定 结 果

  28. MBBR 减少污泥量提高污泥沉降性能 改造前SVI 200 ml/g 改造后SVI 40 ml/g
