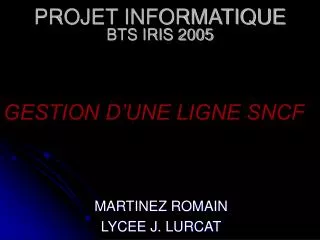

projet informatique

BTS IRIS 2005

PROJET INFORMATIQUE

GESTION D’UNE LIGNE SNCF

MARTINEZ ROMAIN

LYCEE J. LURCAT

sommaire
SOMMAIRE
  • PARTIE GENERALE
    • Présentation générale
    • Les acteurs
    • Les cas d’utilisation
    • Diagrammes :
        • Cas d’utilisation
        • Séquence
        • Classe
        • Déploiement
  • PARTIE PERSONNELLE
    • Moyens à notre disposition
    • Mon rôle
    • Partie administration
      • Installation du réseau / paramétrage
      • Politiques
      • Packs de fichiers et déblocages d’entrées/sorties
    • Partie programmation
      • Cahier des charges du programme
      • L’interface /l’utilisation
    • Problèmes rencontrés
    • Conclusion
pr sentation g n rale
Présentation générale

Le projet qui nous a été confié consiste en la gestion d ’un

tronçon d ’une ligne SNCF. Ce tronçon s ’étend de Marseille à Miramas via Martigues. Ce trajet comporte 23 gares et s ’étend sur 70 km.

Nous utiliserons pour schématiser ce tronçon une maquette qui

représentera seulement 3 gares (Marseille, Martigues, Miramas).

acteurs du syst me
Acteurs du système
  • Le guichetier
  • Le client
  • L ’administrateur base de donnée
  • Le superviseur
  • Le chef de gare
  • Le train
les cas d utilisation
LES CAS D’UTILISATION
  • 1) Le Guichetier:
    • Vente de billets
    • Réservation
    • Remboursement
    • Annulation
  • 2) Le Client:
    • Acheter
    • Réservation via Internet
    • Annulation
  • 3) Administrateur base de donnée:
    • Modification des éléments de la base de donnée
    • Suppression des éléments de la base de donnée
    • Création de la base de donnée
  • 4)Superviseur:
    • Arrêt d ’une partie du système en cas d ’erreur
    • Réactivation d ’une partie du système en cas d ’erreur
  • 6)Train:
    • Modifie l ’état des capteurs
  • 5)Chef de gare:
    • Donne le départ du train
moyens notre disposition
Moyens à notre disposition
  • 1 Serveur
  • 6 Clients
  • Mysql 5.1 ( Gestion de base de donnée )
  • Windows NT 4 Serveur/ NT 4 Workstation
mon r le
Mon rôle

-INSTALLATION D’UN RESEAU (1 SERVEUR + 6 CLIENTS)

- Politiques d’administration

- Droits d’accès

- Mise en place de la base de donnée

=> Simplicité et efficacité du système

-PROGRAMMATION

- Logiciel de gestion de la table horaires

- Création d’horaires

- Modification d’horaires

- Suppression d’horaires

- Interface affiché à l’utilisateur ( permettant d’accéder à tous les programmes de gestion de la base de données )

=>Simplicité d’utilisation / Stabilité

partie personnelle1
PARTIE PERSONNELLE

ADMINISTRATION RESEAU

installation du r seau
Installation du réseau

SERVEUR

1 PII 350Mhz // Windows NT 4 Server

CLIENTS

4 PII 350Mhz // Windows NT 4 Workstation

1 Celleron 1,2 Ghz // Windows NT 4 Workstation

1 PIII 1Ghz // Windows XP Professionnel

pourquoi installer un nouveau r seau
Pourquoi installer un nouveau réseau ?

Bien que nous aurions pu conserver nos postes de travails, nous avons choisi d’ajouter des postes :

  • Pour séparer les postes de programmation et les postes du projet
  • Pour pouvoir avoir des postes avec seulement Windows NT pour des questions de sécurité
pourquoi windows nt
Pourquoi Windows NT ?

Pour des raisons de sécurité ( droits d’accès et politiques d’administration ) nous devions installer un système d’exploitation Windows NT ( car nous avions préféré Windows à Linux ). Ainsi nous avions le choix entre :

- NT 4

- 2000

- XP

- 2003

Ne disposant que de licences Windows NT et d’une licence XP , le choix a été très vite fait.

le service pack 6a
Le service pack 6a

Le service pack que j’ai installé sert à :

- certifier le passage à l’an 2000

- certifier le passage à l’€uro

- installer un package de mises à jour de sécurité corrigeant toutes les failles découvertes à ce jour

d blocage des entr es sorties
Déblocage des entrées / sorties

Windows NT ne permet pas l’accès aux ports d’entrées /sorties

Aux programmes qui ne sont pas des executables du système

La solution consiste en deux programmes qui donnent à nos programmes les privilèges que ceux dont disposent les applications systèmes ( voir documentation avec le rapport de projet )
