Xarxes: introducció. Xarxes: introducció. Per entendre el rol que els computadors juguen en un sistema de xarxes interconnectades , considerem Internet . Internet és un recurs valuós i estar connectat a ella és fonamental per a l'activitat empresarial, la indústria i l'educació etc.
E N D

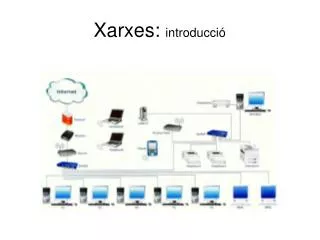

Xarxes: introducció Per entendre el rol que els computadors juguen en un sistema de xarxes interconnectades , considerem Internet. Internet és un recurs valuós i estar connectat a ella és fonamental per a l'activitat empresarial, la indústria i l'educació etc.
Xarxes: introducció La creació d'una xarxa que permeta la connexió a Internet requereix una acurada planificació d'interconnexió de diversos aparells de xarxa. També es necessita programari que manege aquests aparells per tal de que els ordinadors personals individuals (PC) hi puguen comunicar-se a través d'Internet lnternet.
Què és una xarxa d'ordinadors? Xarxa d'ordinadors, xarxa de comunicacions de dades o xarxa informàtica, és un conjunt d'equips informàtics i programari connectats entre si per mitjà de dispositius físics que envien i reben impulsos elèctrics, ones elecromagnètiques o qualsevol altre mitjà per al transport de dades, amb la finalitat de compartir informació, recursos i oferir serveis.
Xarxes, Tipus per grandària:Xarxa Local És un tipus de xarxa informàtica caracteritzada pel seu caràcter 'local' o de curta distància, com ara una casa, una oficina, un hotel, etc., és a dir, la seva extensió està limitada a unes centenes de metres . Les tecnologies més emprades en LAN són Ethernet i Wi-Fi.
Xarxes, Tipus per grandària:Xarxa Metropolitana És una xarxa d'alta velocitat (banda ampla) que dóna cobertura a una àrea geogràfica extensa, donant capacitat d'integració de múltiples serveis com poden ser: Transmissió de dades, veu i vídeo, sobre mitjans tals com la fibra òptica i parell trenat.
Xarxes, Tipus per grandària:Xarxa WAN L'oposat a una LAN és una WAN (Wide Area Network o xarxa de gran amplitud). És un tipus de xarxa informàtica que destaca per la seva grandària, capaç de cobrir distàncies des de 100 Quilòmetres a 1000, així acostumen a ser WANs aquelles xarxes que traspassen límits municipals, regionals o estatals.
Tecnologies de xarxa i diverses topologies Configu racions usuals En arbre En estrella En bus (obsolet)
Tecnologies de xarxa i diverses topologies La configuració més usada hui en dia és amb diferència l'estrella, encara que la de bus feia us de la tecnologia tecnologia 10BASE2 de cable coaxial es va introduir el 1985. La instal·lació era senzilla , de baix cost i no tenia la necessitat dehubs. A més, les NIC suporten un protocol d'accés al medi i transmeten en semidúplex.
Tecnologies de xarxa i diverses topologies El 1995, 100BASE-TX amb un cable UTP(parell trenat) Cat 5 va ser l'estàndard que es va convertir en un èxit comercial. Ethernet va incloure capacitat de full duplex, permetent que més d'un PC transmetés al mateix temps en una xarxa. Els switches reemplaçaven els hubs, perquè tene l'avantatge que reduixen el domini de colisions. 100BASE-TX utilitza codificació 4B/5B, de transmissió multinivell o MLT-3 Hui en dia hi ha 1000BASE-T Topologia en estrella
Tecnologies de xarxa i diverses topologies Es tracta d'una LAN que en compte de cables utilitza ones de ràdio per a establir les comunicacions
Elements de xarxa -Els PC o host -Cables de xarxa -Elements d'interconnexió :Switches Hubs -Elements Encaminadors: Router -Elements de programari : protocols A partir d'ara tractarem aquests elements per la seua funció en el model OSI.
Elements de xarxa:pila de protocols ISO/OSI Encapsulació de cada nivell
Nivell físic(1): Els PC (host) i NIC(NIC=Network Interface Card = Targeta interfície de xarxa) Placa base del PC i NIC ethernet que es connecta a la ranura d'expansió PCI
Nivell 1 (físic): Els cables de xarxa i diverses topologies Connectors RJ 45 Que es connecten Al cable Parell trenat no blindat UDP (Unshielded twisted pair) -Cable directe 2x 258A(B) -Cable encreuat 258A a 258B
Els protocols: nivells 2,3,4 i 5-6-7 Nivell 2 4 3 2 El nivell 2 s'anomena nivell d'enllaç i és el que unix un host a un altre host. El nivell 3 s'anomena nivell de xarxa i defineix un camí de xarxa entre dos host als extrems d'aquesta xarxa El nivell 4 o nivell de transport és el que separa els diversos canals de dades de la mateixa xarxa a diverses aplicacions assignant numeros de port diferents.
Aparells de xarxahub i switch un hub i un switch son dispositius per a nodes de xarxa local que funcionen amb paquets complets de nivell 2. La diferència entre un hub i un switch
Els protocols: node de nivell 4 • Les aplicacions servidores i clientes tenen uns determinats numeros de port per emetre o escoltar • Los Protocolos de Transporte • de Internet (TCP y UDP) • • TCP (Transmisión Control Protocol) es un • protocolo orientado a conexiones. TCP se define • en RFCs 793, 1122 y 1323 • • UDP (User Data Protocol) es un protocolo sin • conexiones. UDP se define en RFC 768 • • TCP proporciona una corriente confiable de bytes • a través de una internet. TCP se adapta a • dinámicamente a las propiedades de la internet y • es robusto ante muchos tipos de falla
Configurar una LAN en Windows Direcció IP ficarem una derivada de la xarxa (priv o pública) Mascara adecuada a la categria de xarxa Porta d'enllaç. És l'IP de l'encaminador que ens connecta fora de la LAN r
Pràctiques :MAC IP Ping La mac té 6 grups de número l'IP 4 (IP$)
