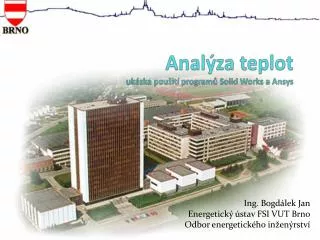

  1. Analýza teplotukázka použití programů Solid Works a Ansys Ing. Bogdálek Jan Energetický ústav FSI VUT Brno Odbor energetického inženýrství

  2. Analýza teplotreaktorový sál J.E. Dukovany

  3. Analýza teplotukázka některých částí kontejneru

  4. Analýza teplot

  5. Analýza teplot Některé parametry kontejneru CASTOR

  6. Analýza teplot • Modelový stav • Válcový kontejner • Materiál tělesa je izotropní • Litina s kuličkovým grafitem GGG40 • Tepelná vodivost materiálu: λ=36W/mK • Kontejner pro 78 vyhořelých kazet o zbytkovém výkonu: P= 13560 W

  7. Analýza teplot • Teorie vedení tepla Fourierova diferenciální rovnice pro nestacionární děj vedení tepla v prostoru: nebo • Operátor nabla má pro cylindrické souřadnice tvar:

  8. Analýza teplot • Teorie vedení tepla pro stacionární děj vedení tepla v prostoru: • ustálené vedení tepla ve válcové stěně se zanedbatelným axiálním vedením bez tepelných zdrojů je zintegrováním • měrný tepelný tok přenášený vedením je přímo úměrný velikosti teplotního gradientu a má opačné znaménko než tento gradient: nebo

  9. Analýza teplot • Fourierova okrajová podmínka III. druhu Po úpravě pak pro

  10. Analýza teplot • Určení teploty na povrchu vychází z Newtonova vztahu pro přenos konvekcí kde • Teplota vnější stěny pak bude • Součinitel přestupu tepla α určujeme z Nusseltova kritéria

  11. Analýza teplot Prostým výpočtem tedy dostaneme teplotu na povrchu

  12. Analýza teplot • Výpočtový model pro program Ansys

  13. Analýza teplot • Rozložení zdroje tepla

  14. Analýza teplot • Rozložení součinitele přestupu tepla

  15. Analýza teplot • Rozložení teplotního pole varianta 1 varianta 2

  16. Analýza teplot • Varianta 3

  17. Analýza teplot • Porovnání výsledků

  18. Analýza teplot Děkuji za pozornost Prezentace byla vytvořena jako práce pro předmět Systémy CAD II V práci byly použity fota jejichž zdrojem jsou www stránky společnosti ČEZ a.s.; Škoda J.S. a.s.

  19. Analýza teplot
