slide1

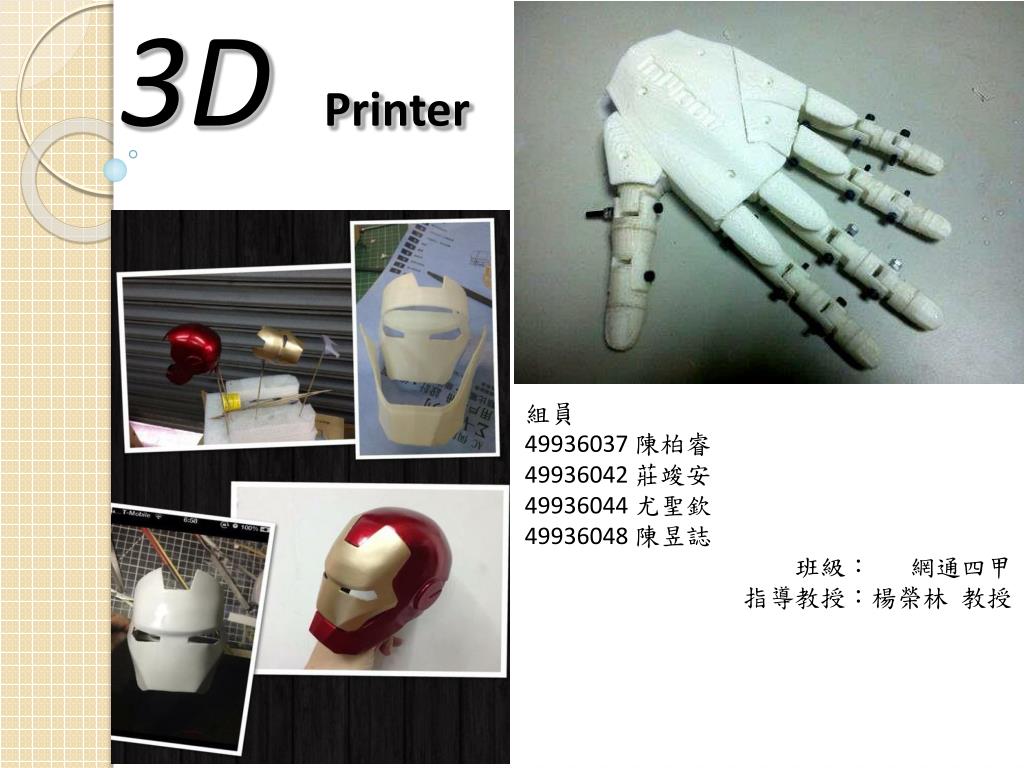

3DPrinter

組員

49936037陳柏睿

49936042莊竣安

49936044尤聖欽

49936048陳昱誌

班級: 網通四甲

指導教授:楊榮林 教授

slide2

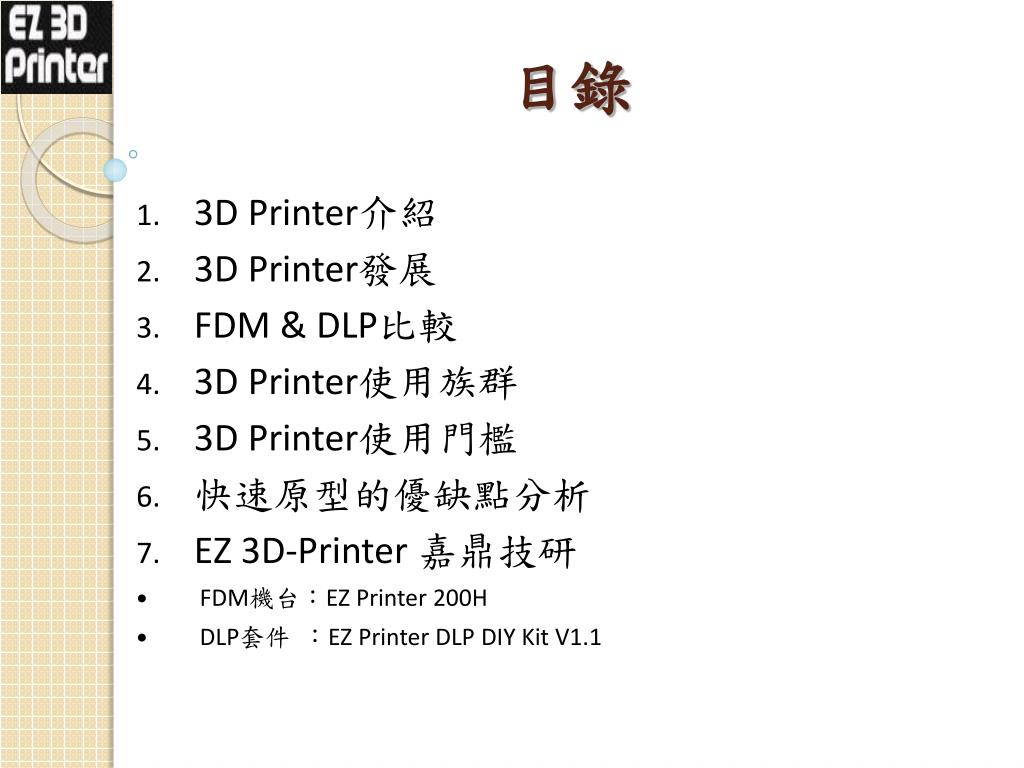

目錄

3D Printer介紹

3D Printer發展

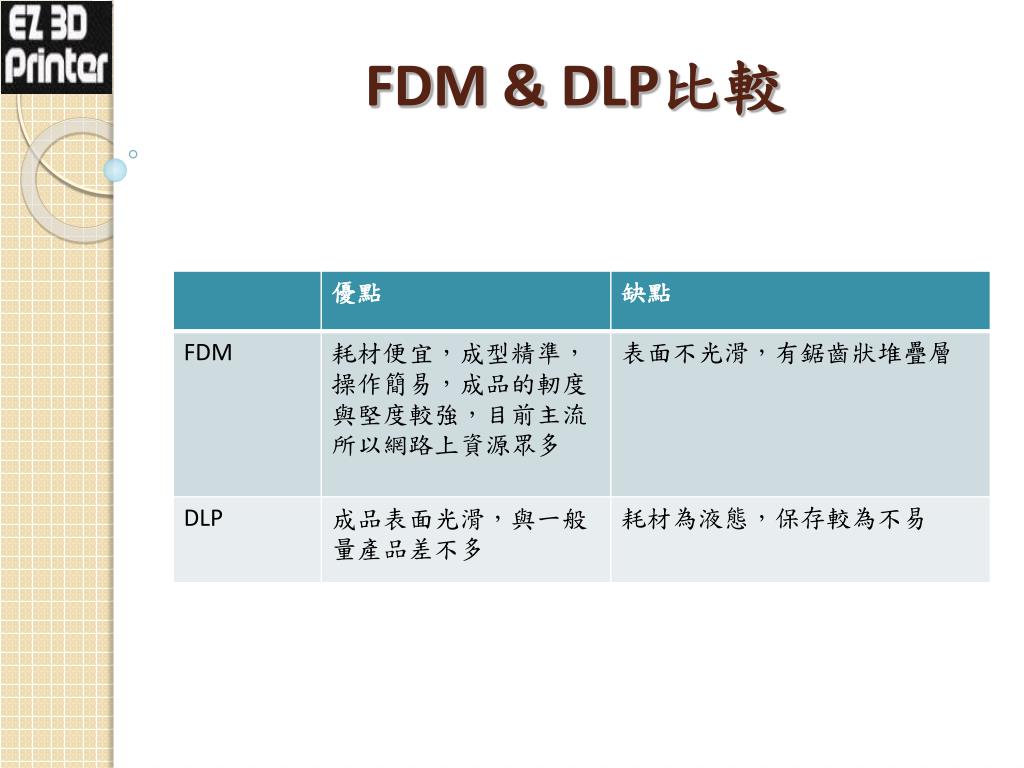

FDM&DLP比較

3DPrinter使用族群

3DPrinter使用門檻

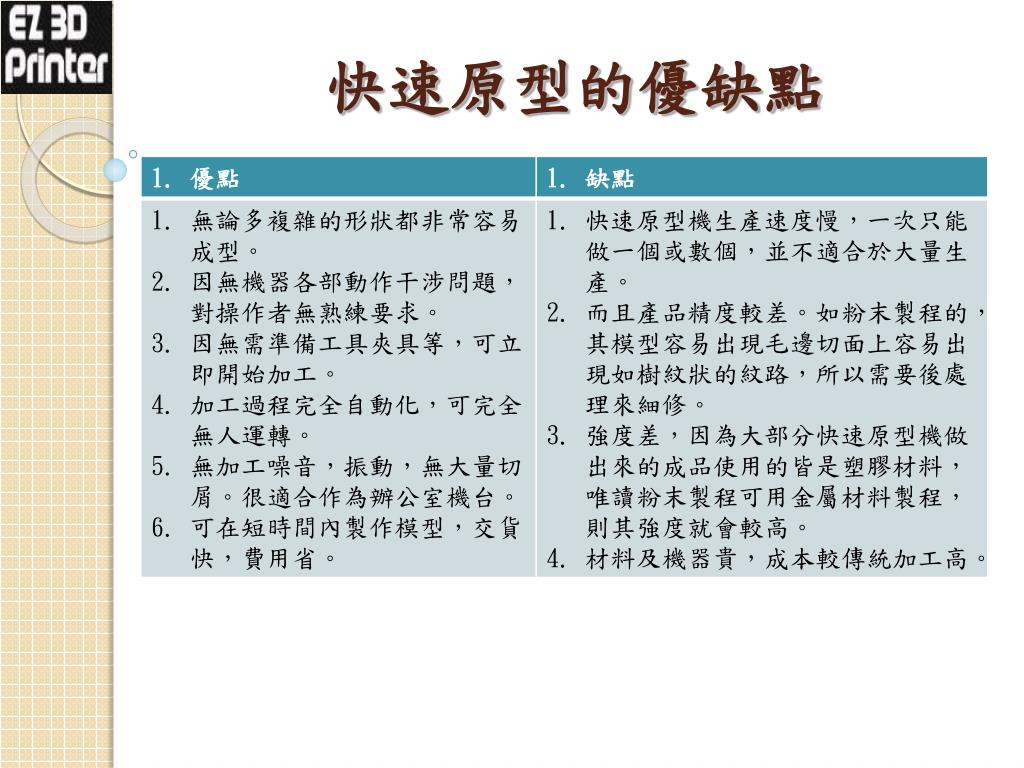

快速原型的優缺點分析

EZ 3D-Printer 嘉鼎技研

FDM機台:EZ Printer 200H

DLP套件 :EZ Printer DLP DIY Kit V1.1

slide3

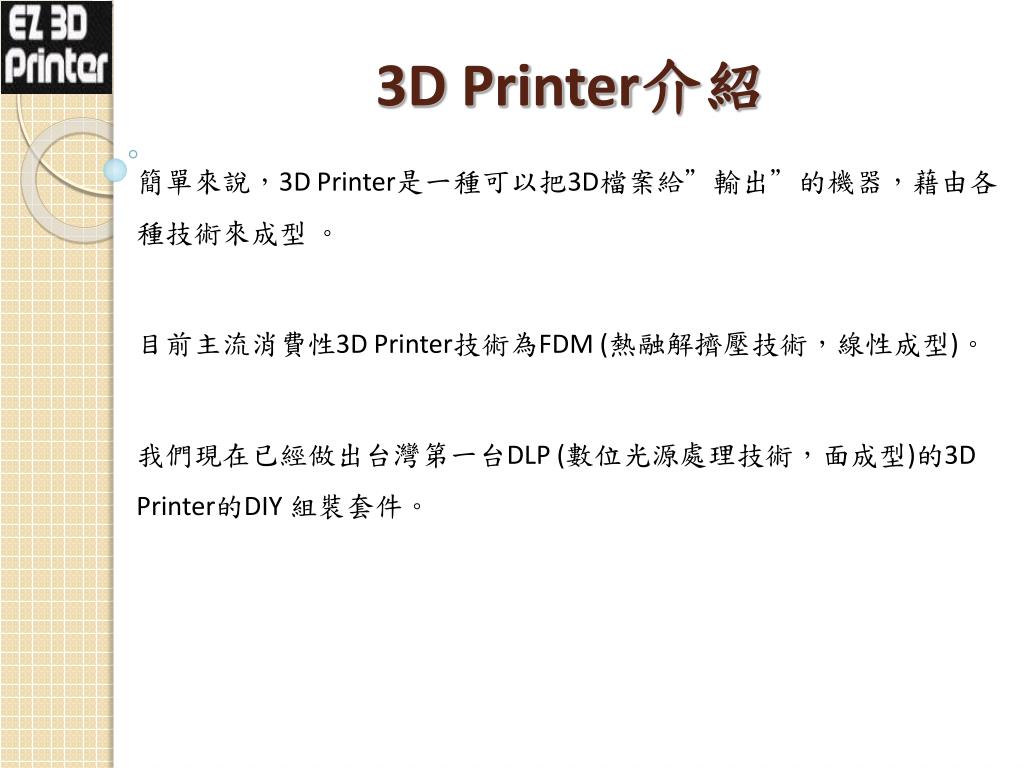

3D Printer介紹

簡單來說,3D Printer是一種可以把3D檔案給”輸出”的機器,藉由各種技術來成型 。

目前主流消費性3D Printer技術為FDM (熱融解擠壓技術,線性成型)。

我們現在已經做出台灣第一台DLP (數位光源處理技術,面成型)的3D Printer的DIY 組裝套件。

slide4

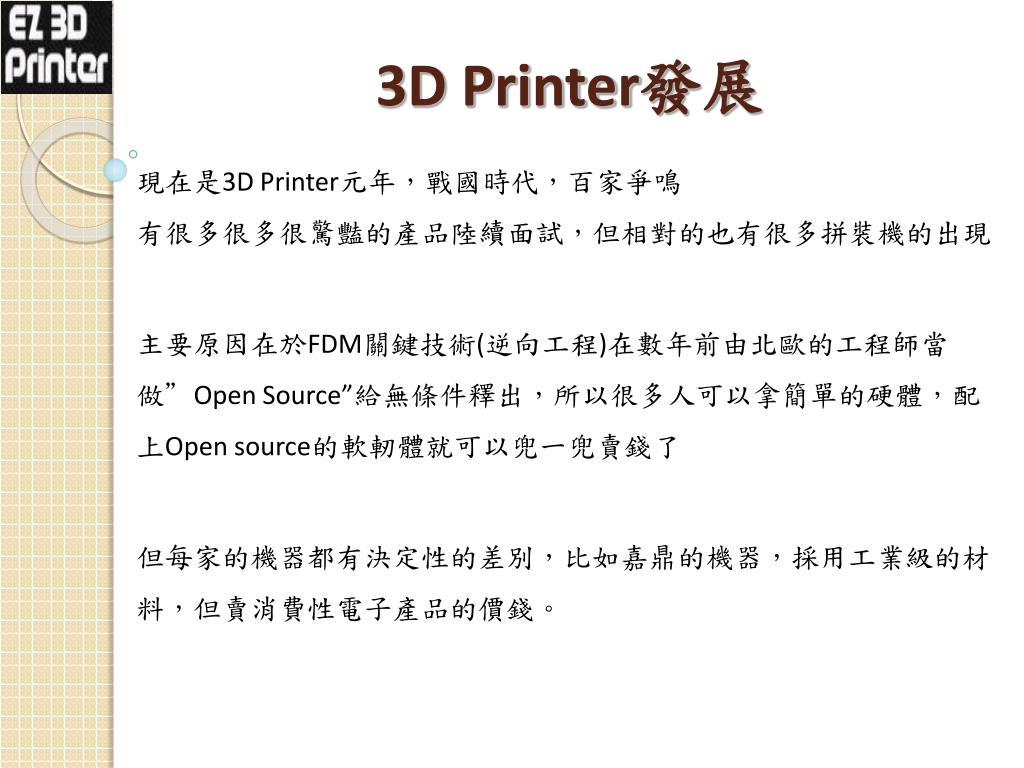

3D Printer發展

現在是3D Printer元年,戰國時代,百家爭鳴 有很多很多很驚豔的產品陸續面試,但相對的也有很多拼裝機的出現

主要原因在於FDM關鍵技術(逆向工程)在數年前由北歐的工程師當做”Open Source”給無條件釋出,所以很多人可以拿簡單的硬體,配上Open source的軟軔體就可以兜一兜賣錢了

但每家的機器都有決定性的差別,比如嘉鼎的機器,採用工業級的材料,但賣消費性電子產品的價錢。

slide6

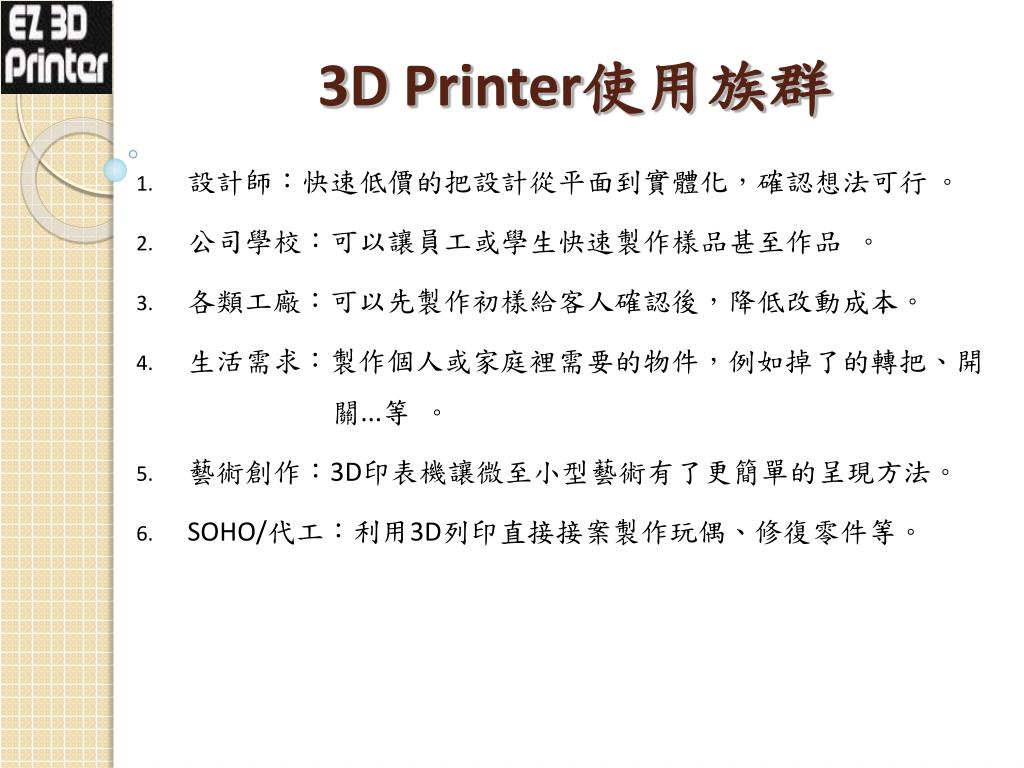

3DPrinter使用族群

  • 設計師:快速低價的把設計從平面到實體化,確認想法可行 。
  • 公司學校:可以讓員工或學生快速製作樣品甚至作品  。
  • 各類工廠:可以先製作初樣給客人確認後,降低改動成本。
  • 生活需求:製作個人或家庭裡需要的物件,例如掉了的轉把、開關...等  。
  • 藝術創作:3D印表機讓微至小型藝術有了更簡單的呈現方法。
  • SOHO/代工:利用3D列印直接接案製作玩偶、修復零件等。
slide7

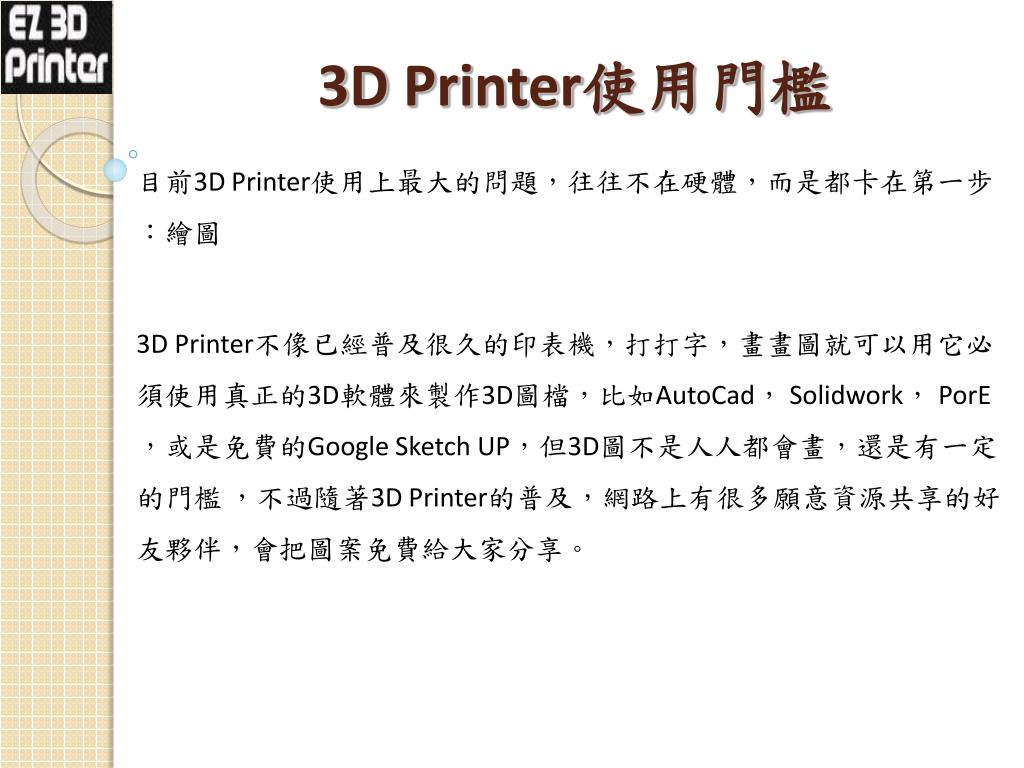

3DPrinter使用門檻

目前3D Printer使用上最大的問題,往往不在硬體,而是都卡在第一步:繪圖

3D Printer不像已經普及很久的印表機,打打字,畫畫圖就可以用它必須使用真正的3D軟體來製作3D圖檔,比如AutoCad, Solidwork, PorE,或是免費的Google Sketch UP,但3D圖不是人人都會畫,還是有一定的門檻 ,不過隨著3D Printer的普及,網路上有很多願意資源共享的好友夥伴,會把圖案免費給大家分享。

slide9

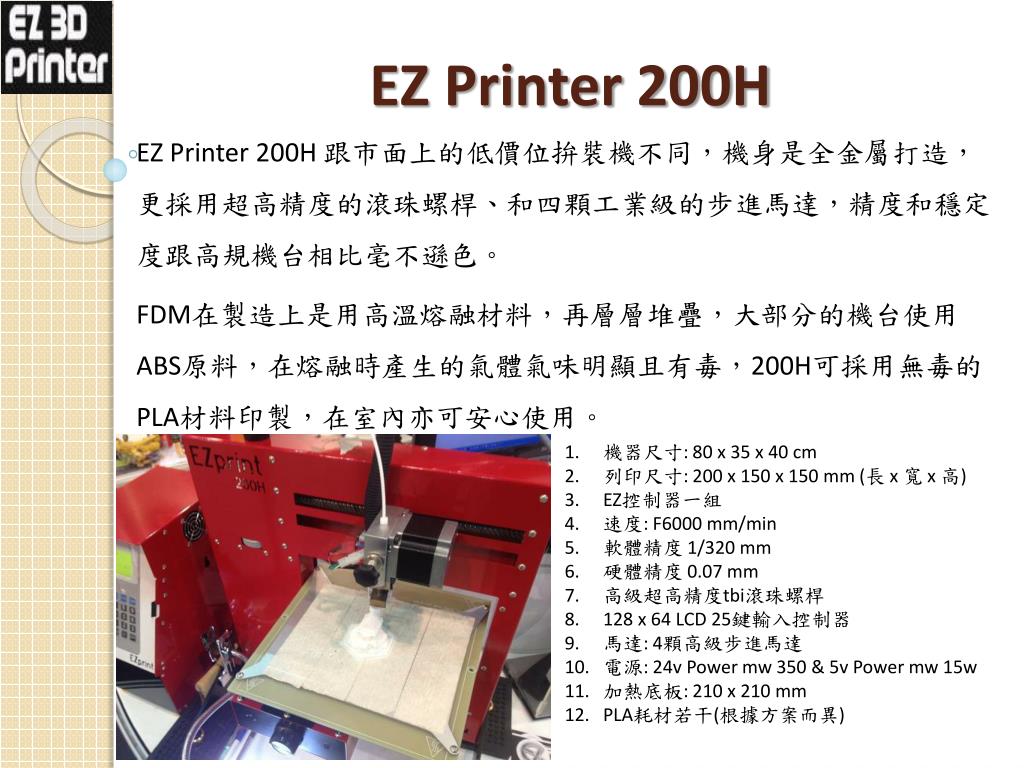

EZ Printer 200H

EZ Printer 200H 跟市面上的低價位拚裝機不同,機身是全金屬打造,更採用超高精度的滾珠螺桿、和四顆工業級的步進馬達,精度和穩定度跟高規機台相比毫不遜色。

FDM在製造上是用高溫熔融材料,再層層堆疊,大部分的機台使用ABS原料,在熔融時產生的氣體氣味明顯且有毒,200H可採用無毒的PLA材料印製,在室內亦可安心使用。

  • 機器尺寸: 80 x 35 x 40 cm
  • 列印尺寸: 200 x 150 x 150 mm (長 x 寬 x 高)
  • EZ控制器一組
  • 速度: F6000 mm/min
  • 軟體精度 1/320 mm
  • 硬體精度 0.07 mm
  • 高級超高精度tbi滾珠螺桿
  • 128 x 64 LCD 25鍵輸入控制器
  • 馬達: 4顆高級步進馬達
  • 電源: 24v Power mw 350 & 5v Power mw 15w
  • 加熱底板: 210 x 210 mm
  • PLA耗材若干(根據方案而異)
slide10

EZ Printer DLP DIY Kit V1.1

相較於FDM,DLP機種的開發難度高了許多,EZ Printer DLP套件除了是第一台國人研發自產自銷的DLP技術機種,與國外募資案件中的產品相比,可印製大小遠大於各個募資案件中的設計,與國內引進代理的商用機種相比差距更達到九倍以上!同樣的價錢、更細的精度、完整的技術支援,當然應該選擇自由度更高、成品體積更大的機種。

1. 機構用鋁擠型組一套

2. 配好盤的壓克力板一片

3. 控制器一組

4. 控制器面板 *1

5. 改裝完成的專用投影機*1

6. 液態耗材 *1 kg (市價NT$5,500)

7. 組裝好的 z軸 table 一組

8. 成型槽 *1

9. EZ DLP controller 1.0 *1

10.外殼造型用型組

11.工作行程/印製尺寸: 100(長) x 76(寬) x 200(高)

12.速度: 每小時可印製2.5cm高 (面積不管)

13.層厚: 0.1mm、精度: 0.1mm

slide11

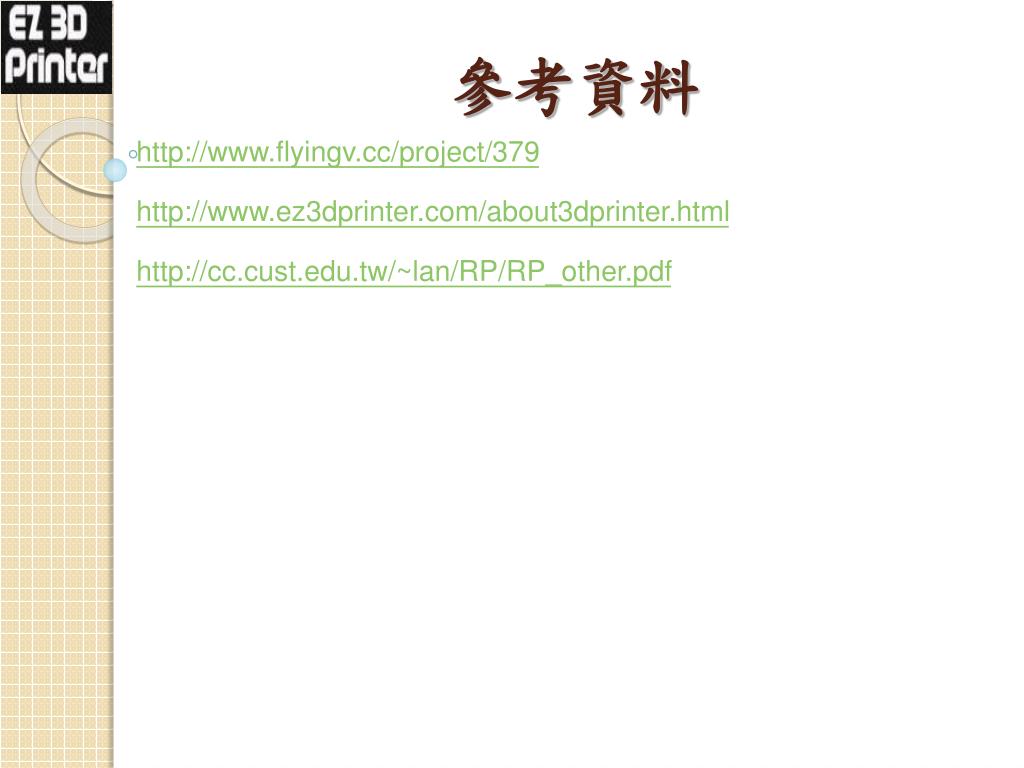

參考資料

http://www.flyingv.cc/project/379

http://www.ez3dprinter.com/about3dprinter.html

http://cc.cust.edu.tw/~lan/RP/RP_other.pdf
