  1. Техническая физика II L. 3 10.10.2009

  2. Вопросы • Электродинамика • Магнитный поток • Явление электромагнитной индукции • Определение индуктивности

  3. Электродинамика • Когда возникает постоянное во времени магнитное поле? • Как определить напряжённость электростатического поля? • Для изучения магнитного поля используют и железные опилки и стрелку компаса. Пользуются маленьким контуром с током.

  4. Магнитная индукция • Направление положительной нормали совпадает с направлением вектора индукции магнитного поля в данной точке поля • Если повернуть рамку, то момент сил поля возвращает рамку

  5. Момент сил • Момент зависит от угла отклонения нормали от направления вектора индукции магнитного поля • Когда Момент максимален?

  6. Магнитная индукция • Поле бесконечного прямолинейного проводника на расстоянии • В центре витка • Внутри соленоида • Магнитная постоянная

  7. От руды к магнетизму

  8. Магнитные силовые линии

  9. Магнитные силовые линии

  10. Еслипараметрыконтура неизменяются, то L= const и:

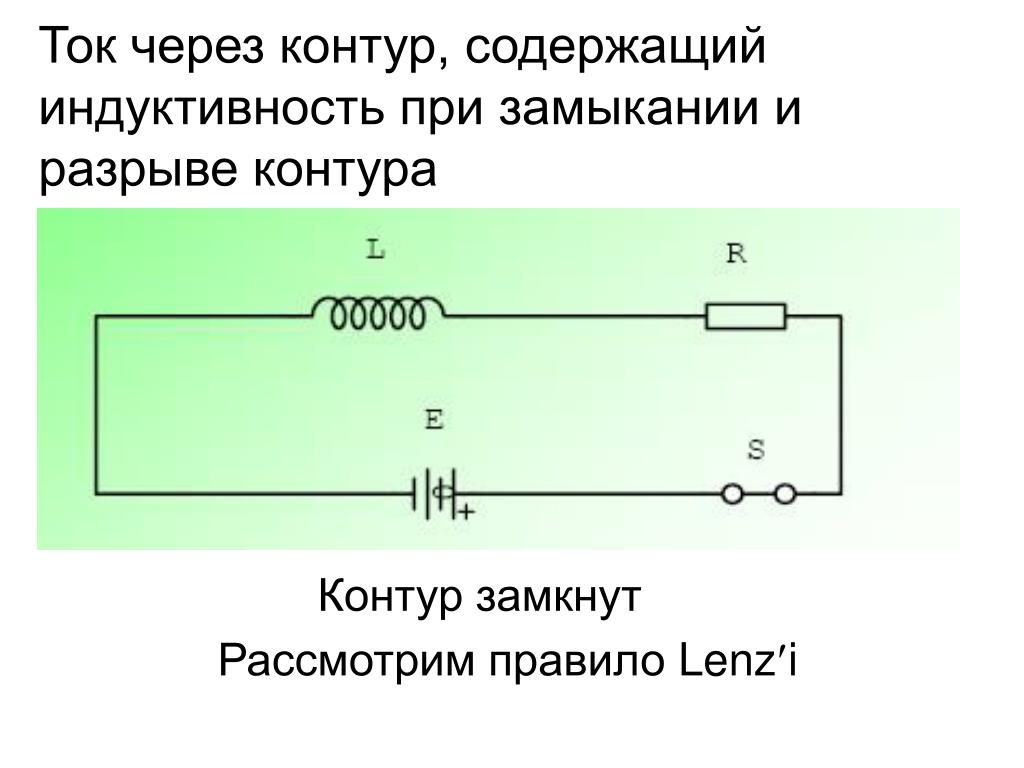

  11. Ток черезконтур,содержащий индуктивность при замыкании и разрыве контура Контур замкнут Рассмотрим правило Lenzi

  12. Внутреннее сопротивление источника: ноль t=0,прерывается ток выключателем S. Токначинаетуменьшатьсяи на индуктивностивозникает e.m.j. препятствуетуменьшению тока. Возникающийток, обеспеченный e.m.j.,подчиняетсязакону Ohmi

  13. Разделяем переменные • Интегрируем

  14. Время релаксации контура. Время, в течение котороготок уменьшается в e раз

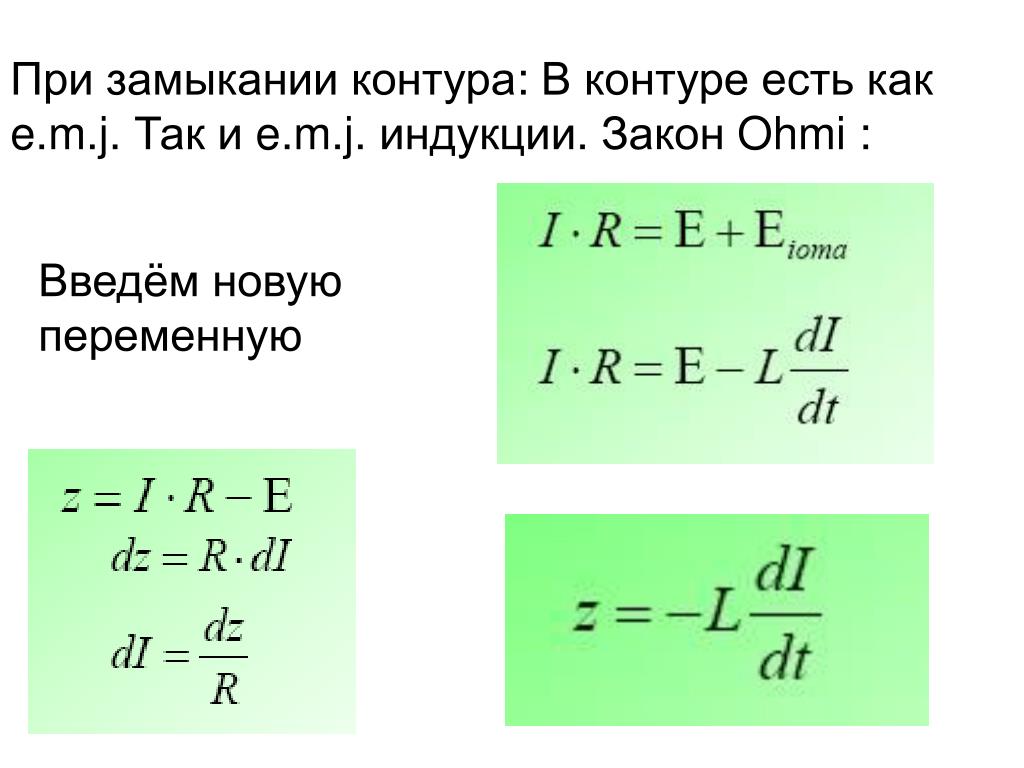

  15. При замыкании контура: В контуре есть как e.m.j. Так и e.m.j. индукции. Закон Ohmi : Введём новую переменную

  16. Разделяем переменные

  17. t=0, I=0 ja z=-E. Интегрируя по z,выбираем пределы интегрирования . Если то

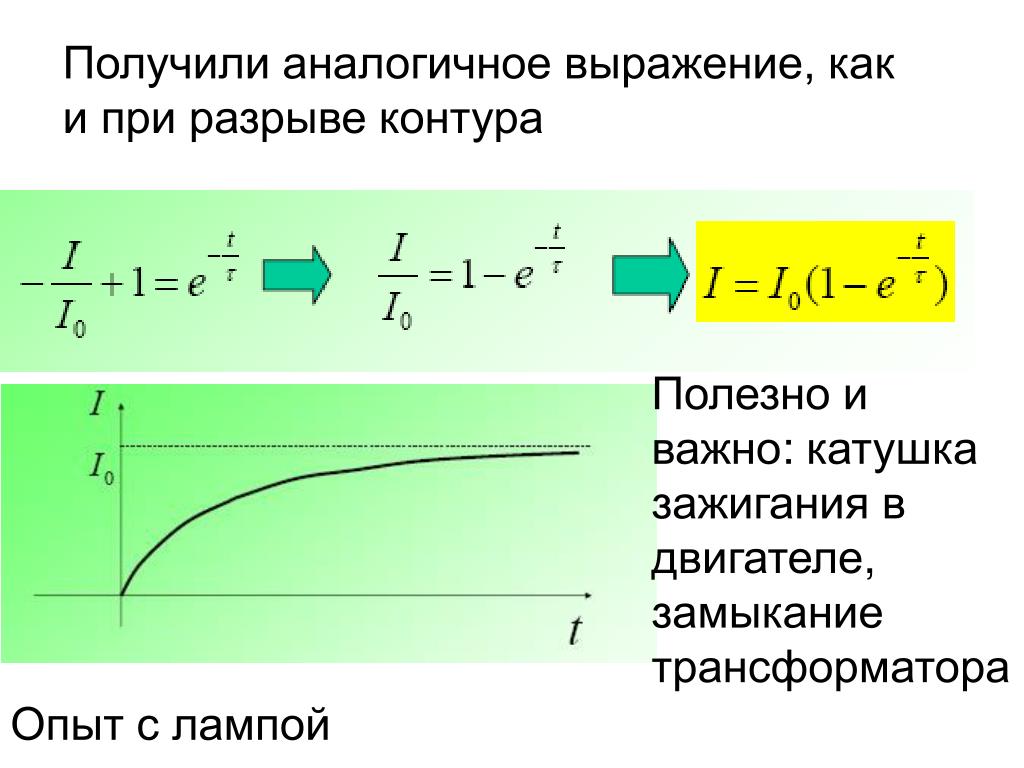

  18. Получили аналогичное выражение, как и при разрыве контура Полезно и важно: катушка зажиганияв двигателе, замыкание трансформатора Опыт с лампой
