mri artefakter
Introduksjon

Fase feilmapping

Aliasing/ wrap around

Kjemisk skift artefakt

Kjemisk missregistrering

Trunkasjonsartifakt

Magnetisk susceptibilitets artefakt

Zipper artefakt

Shading artefakts

Pasient bevege

Cross exicitation og cross talk

MRI Artefakter
fase mismapping
Fase mismapping
  • Fase mismapping skapes ved at anatomi beveger seg langs en gradient under ett MR-opptak
  • Ghosting oppstår ved at en struktur beveger seg under sekvensen. Eks. brystvegg under respirasjon.
ghosting

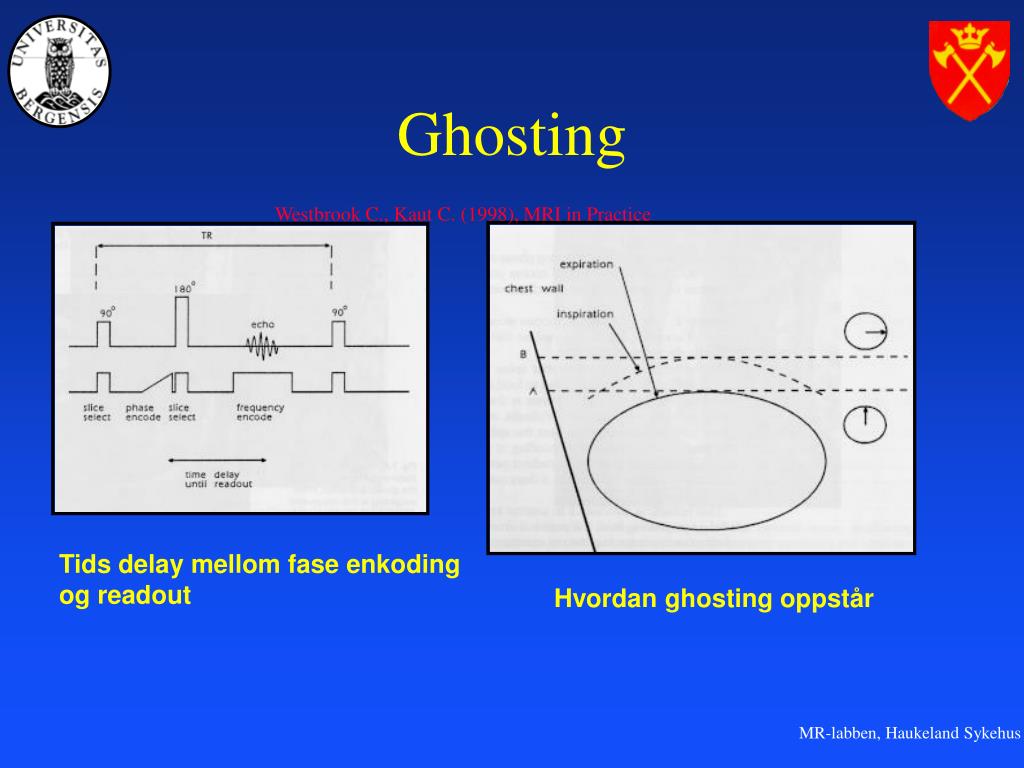

Ghosting

Westbrook C., Kaut C. (1998), MRI in Practice

Tids delay mellom fase enkoding

og readout

Hvordan ghosting oppstår

ghosting1
Ghosting

Axial image av abdomen.

Westbrook C., Kaut C. (1998), MRI in Practice

hvordan redusere ghosting
Hvordan redusere ghosting
  • Total eliminasjon umulig.
  • Ghosting forekommer bare i faseretningen.Kan skifte fase og frekvensretning slik at artefaktet ikke går gjennom de strukturer en ønsker å avbilde.
  • Pre-saturasjon.
  • Respiratory compensation.
  • EKG-trigging
  • GMR (for flow)
slide6

Westbrook C., Kaut C. (1998), MRI in Practice

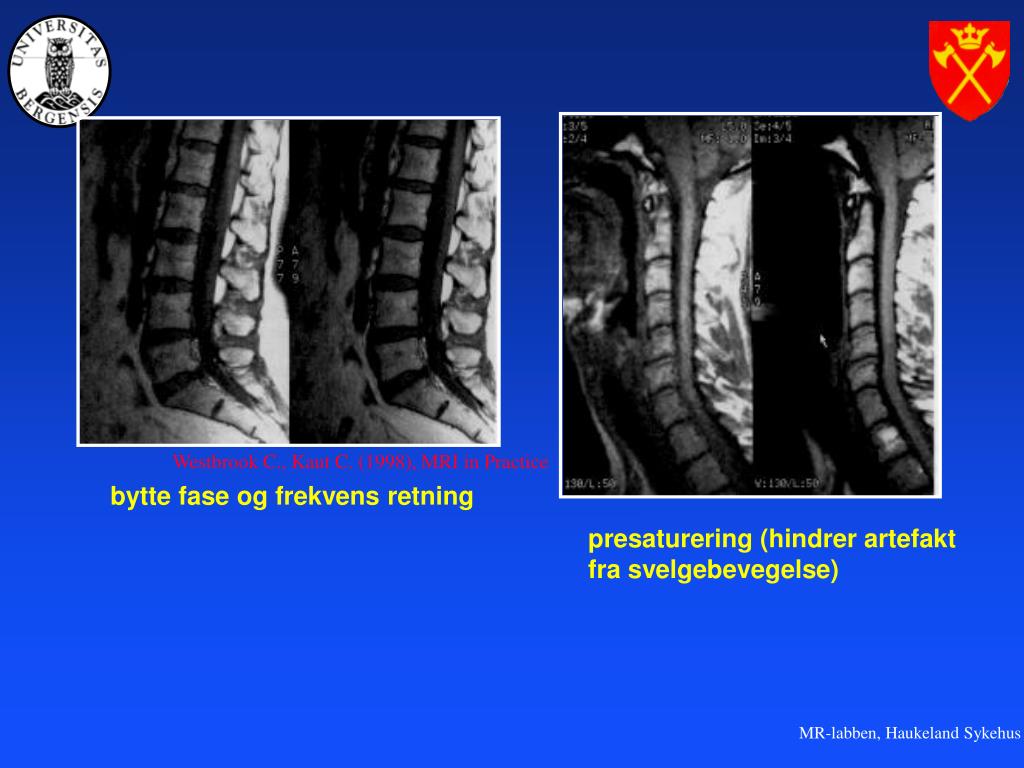

bytte fase og frekvens retning

presaturering (hindrer artefakt

fra svelgebevegelse)

respiratory compensation
Respiratory compensation

Westbrook C., Kaut C. (1998), MRI in Practice

Kompenserer ved å legge faselinjer

med stort faseskift der respiratorisk

bevegelse er minst, og omvendt.

Ghosting øker med kraftig

fasegradient

respiratory compensation1
Respiratory compensation

Westbrook C., Kaut C. (1998), MRI in Practice

ekg trigging
EKG trigging

Uten...

Med...

Westbrook C., Kaut C. (1998), MRI in Practice

aliasing wrap around
Aliasing / wrap around

Westbrook C., Kaut C. (1998), MRI in Practice

Både i frekvens og fase retning.

anti aliasing
Anti aliasing

Frekvens aksen

Fase aksen

Westbrook C., Kaut C. (1998), MRI in Practice

fase aliasing

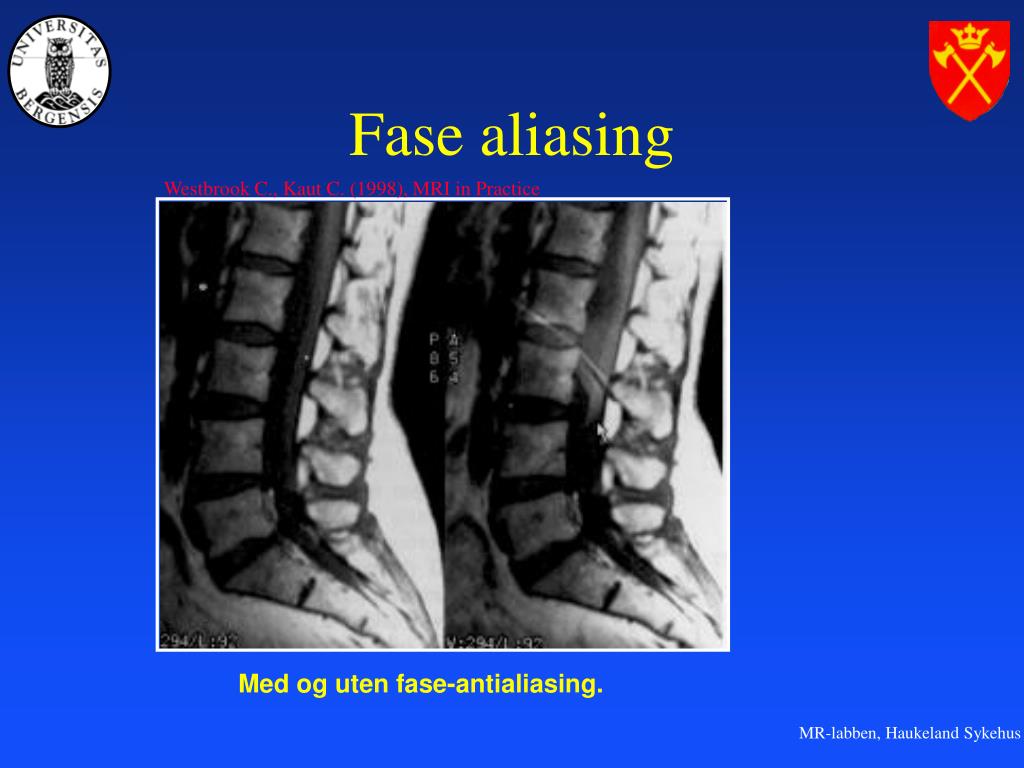

Fase aliasing

Westbrook C., Kaut C. (1998), MRI in Practice

Med og uten fase-antialiasing.

kjemisk skift artefakt
Kjemisk skift artefakt

Westbrook C., Kaut C. (1998), MRI in Practice
