CINEMÁTICA

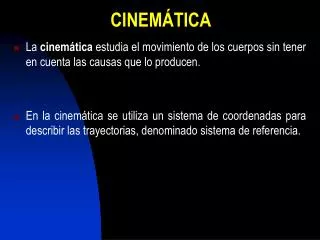

1. CINEMÁTICA • La cinemática estudia el movimiento de los cuerpos sin tener en cuenta las causas que lo producen. • En la cinemática se utiliza un sistema de coordenadas para describir las trayectorias, denominado sistema de referencia.

2. ELEMENTOS BÁSICOS DE LA CINEMÁTICA 1. ESPACIO ABSOLUTO. Es el escenario donde ocurren todos los fenómenos físicos. 2.TIEMPO ABSOLUTO Es independiente de la existencia de los objetos materiales.

3. RELATIVIDAD DEL MOVIMIENTO • Decimos que una partícula se encuentra en movimiento con respecto a un SR si su posición con respecto a él cambia en el transcurso del tiempo. • En caso contrario, si la posición del cuerpo no cambia con respecto al SR, el cuerpo está en reposo en dicho referencial. • De las definiciones que acabamos de dar para el movimiento y el reposo de un cuerpo, vemos que ambos conceptos son relativos. k j i

4. RELATIVIDAD DEL MOVIMIENTO • Para el observador ubicado en la TIERRA, la LUNA describirá una órbita casi circular en torno a la TIERRA. • Para el observador ubicado en el SOL la trayectoria de la LUNA es una línea ondulante.

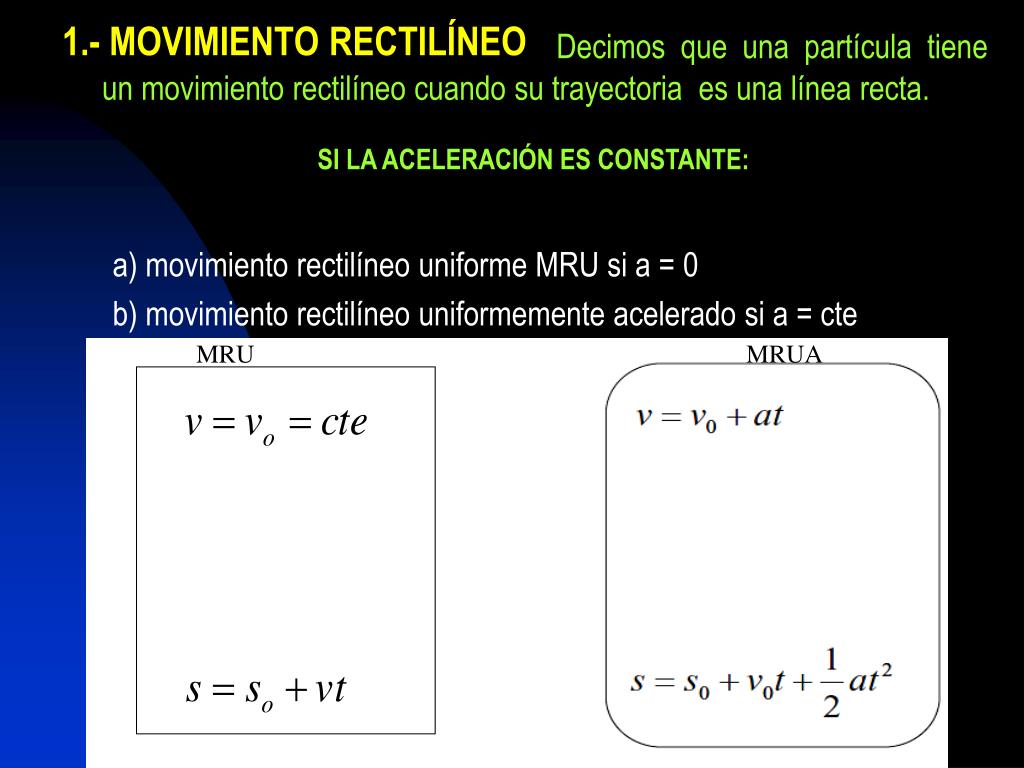

5. 1.- MOVIMIENTO RECTILÍNEO SI LA ACELERACIÓN ES CONSTANTE: a) movimiento rectilíneo uniforme MRU si a = 0 b) movimiento rectilíneo uniformemente acelerado si a = cte Decimos que una partícula tiene un movimiento rectilíneo cuando su trayectoria es una línea recta. MRU MRUA

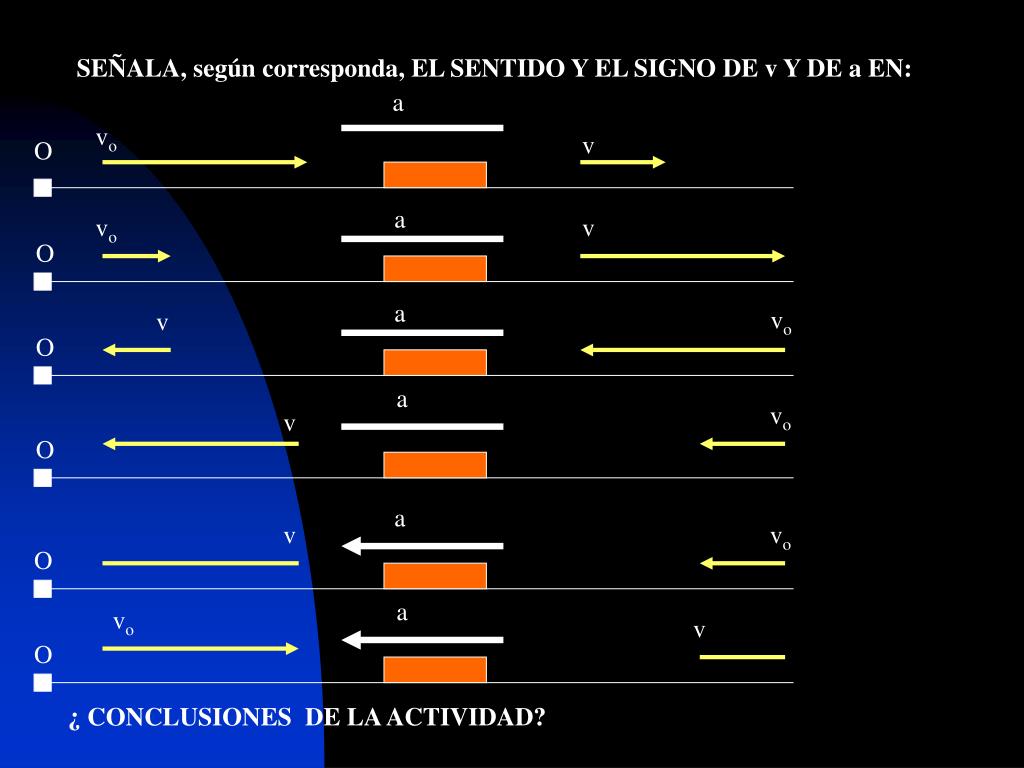

6. SEÑALA, según corresponda, EL SENTIDO Y EL SIGNO DE v Y DE a EN: a vo v O a vo v O a vo v O a vo v O a v vo O a vo v O ¿ CONCLUSIONES DE LA ACTIVIDAD?

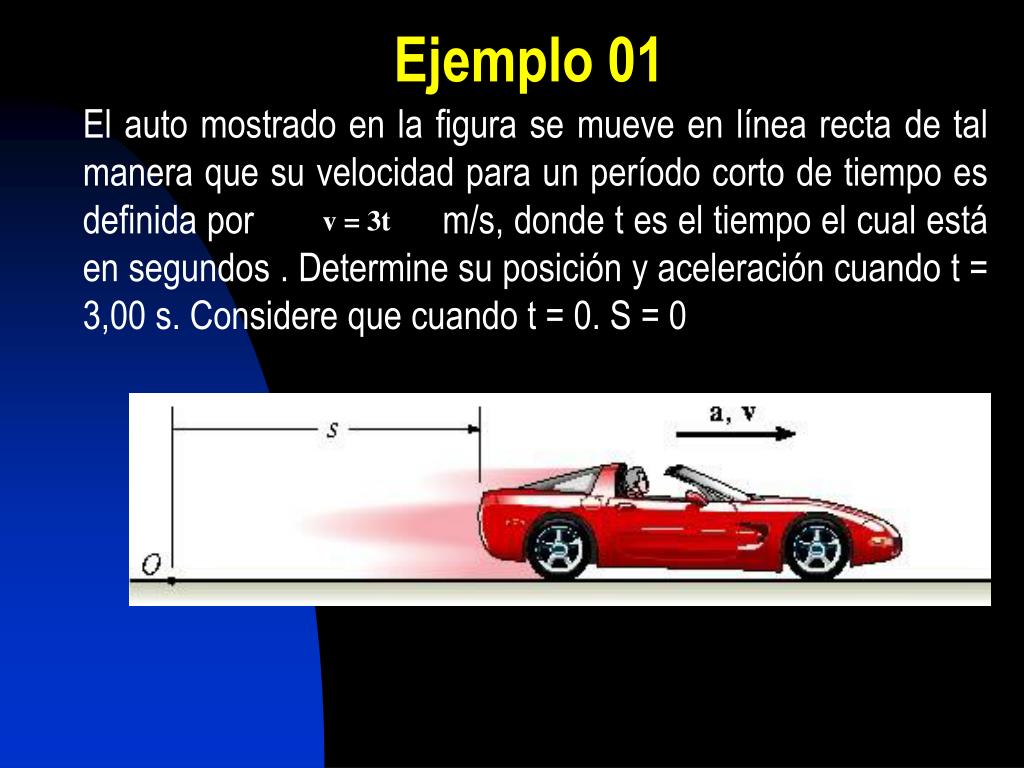

7. Ejemplo 01 v = 3t El auto mostrado en la figura se mueve en línea recta de tal manera que su velocidad para un período corto de tiempo es definida por m/s, donde t es el tiempo el cual está en segundos . Determine su posición y aceleración cuando t = 3,00 s. Considere que cuando t = 0. S = 0

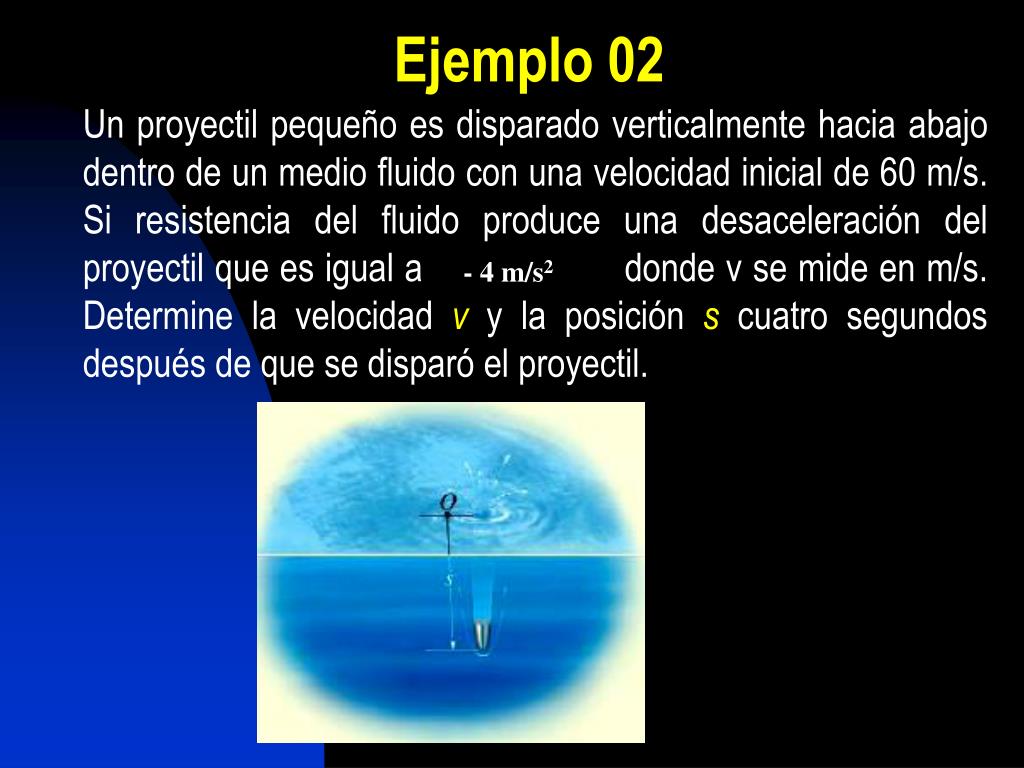

8. Ejemplo 02 Un proyectil pequeño es disparado verticalmente hacia abajo dentro de un medio fluido con una velocidad inicial de 60 m/s. Si resistencia del fluido produce una desaceleración del proyectil que es igual a donde v se mide en m/s. Determine la velocidad v y la posición s cuatro segundos después de que se disparó el proyectil. - 4 m/s2

9. Ejemplo 03 Desde una ventana situada a 20 m sobre el suelo se lanza una bola verticalmente hacia arriba con una velocidad de 10 m/s. Sabiendo que la bola todo el tiempo se encuentra sometida a un campo gravitacional que le proporciona una aceleración g = 9,81 m/s2 hacia abajo. Determine: (a) la velocidad y la altura en función del tiempo, (b) el instante en que la bola choca con el suelo y la velocidad correspondiente

10. EJEMPLO 04 • Un ciclista se mueve en línea recta tal que su posición es descrita mediante la gráfica mostrada. Construir la gráfica v-t y a-t para el intervalo de tiempo 0≤ t ≤ 30 s

11. 2.- MOVIMIENTO CURVILÍNEO Se dice que una partícula tiene un movimiento curvilíneo cuando la trayectoria descrita es una curva.

12. COMPONENTES RECTANGULARES 1. POSICIÓN. La posición instantánea de una partícula en componentes x, y, z es Las coordenadas x, y, z son funciones del tiempo: x = f(t), y = f(t), z = f(t) La magnitud del vector de posición será

13. COMPONENTES RECTANGULARES 2. Velocidad instantánea. Es un vector tangente a la curva y tiene una magnitud definida por

14. COMPONENTES RECTANGULARES 3. Aceleración instantanea. v Es un vector que se encuentra dirigido hacia la concavidad de la curva y su magnitud es

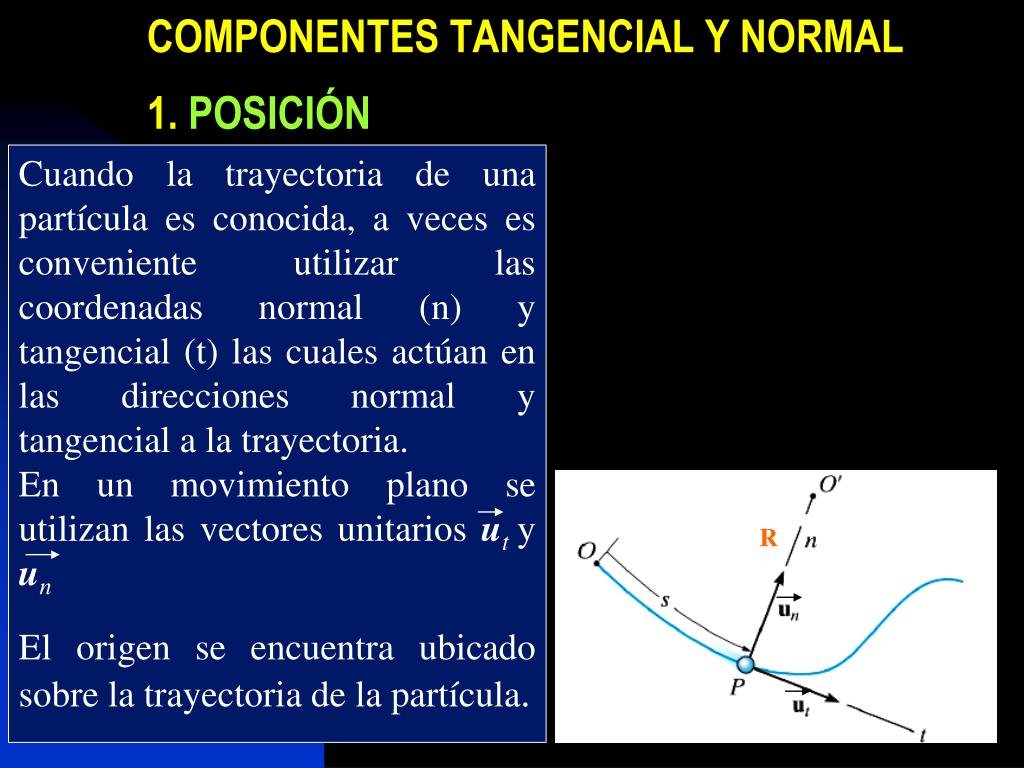

15. COMPONENTES TANGENCIAL Y NORMAL 1. POSICIÓN Cuando la trayectoria de una partícula es conocida, a veces es conveniente utilizar las coordenadas normal (n) y tangencial (t) las cuales actúan en las direcciones normal y tangencial a la trayectoria. En un movimiento plano se utilizan las vectores unitarios ut y un El origen se encuentra ubicado sobre la trayectoria de la partícula. R

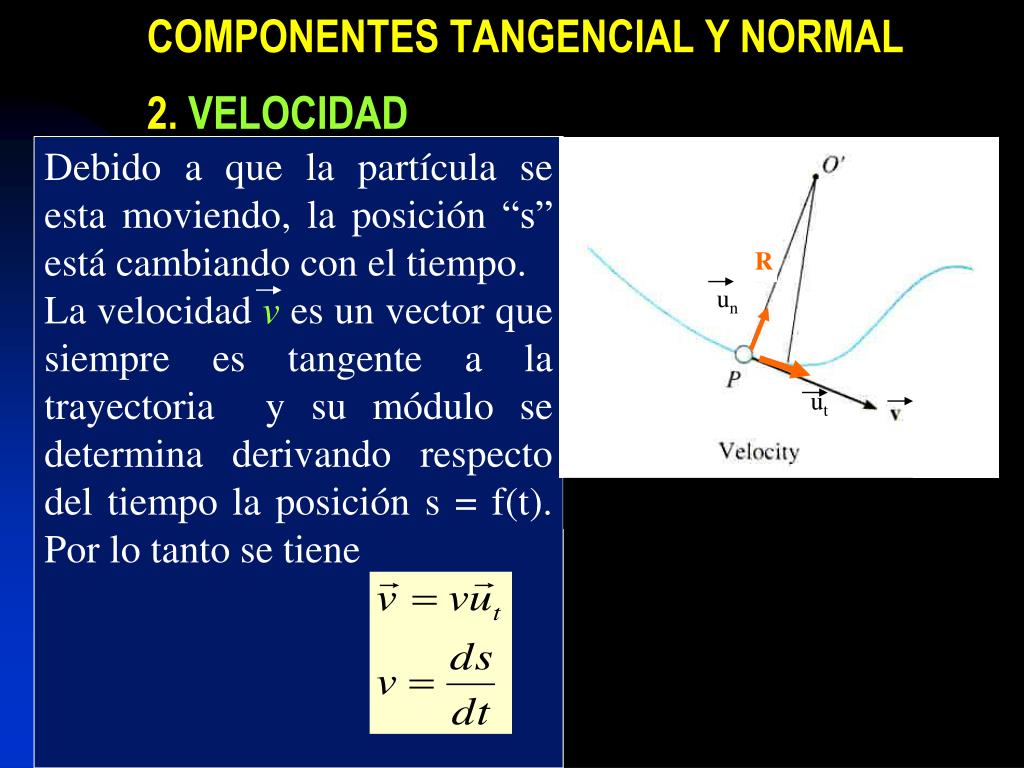

16. COMPONENTES TANGENCIAL Y NORMAL 2. VELOCIDAD Debido a que la partícula se esta moviendo, la posición “s” está cambiando con el tiempo. La velocidad v es un vector que siempre es tangente a la trayectoria y su módulo se determina derivando respecto del tiempo la posición s = f(t). Por lo tanto se tiene R un ut

17. COMPONENTES TANGENCIAL Y NORMAL3. ACELERACIÓN Consideremos el movimiento de una partícula en una trayectoria curva plana En el tiempo t se encuentra en P con una velocidad v en dirección tangente y una aceleración a dirigida hacia la concavidad de la curva. La aceleración puede descomponerse en una componente tangencial at (aceleración tangencial) paralela a la tangente y otra paralela a la normal an(aceleración normal) La aceleración tangencial es la responsable del cambio en el modulo de la velocidad La aceleración normal es la responsable del cambio en la dirección de la velocidad

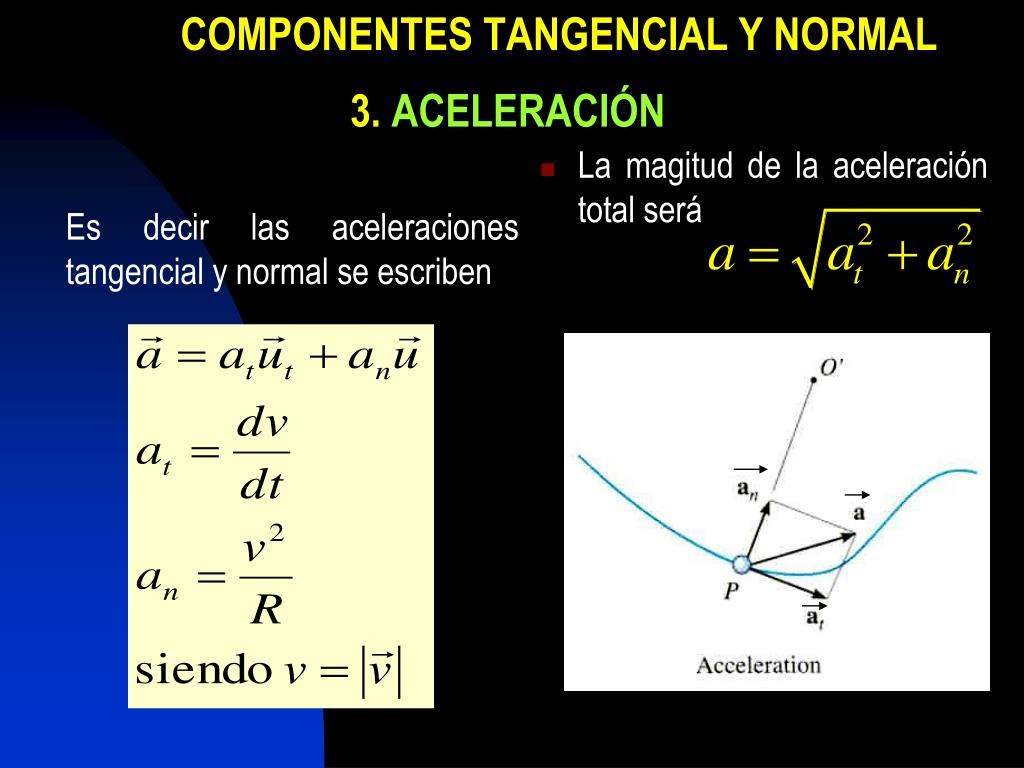

18. COMPONENTES TANGENCIAL Y NORMAL3. ACELERACIÓN Es decir las aceleraciones tangencial y normal se escriben • La magitud de la aceleración total será

19. CASOS ESPECIALES 1. La partícula se mueve a lo largo de una línea recta R => an = v2/R = 0 => a = at La componente tangencial determina el cambio en el módulo del vector velocidad 2. La partícula se mueve en la curva a velocidad constante at = 0 => a = an La componente normal determina el cambio en la dirección del vector velocidad

20. Ejemplo 1 • Un coche C viaja alrededor de una pista horizontal circular que tiene un radio de 90 m. Si el coche incrementa su rapidez a razón constante de 2,1 m/s2 partiendo desde el reposo, determina el tiempo necesario para alcanzar una aceleración total de 2,4 m/s2. ¿Cuál es su velocidad en ese instante?.

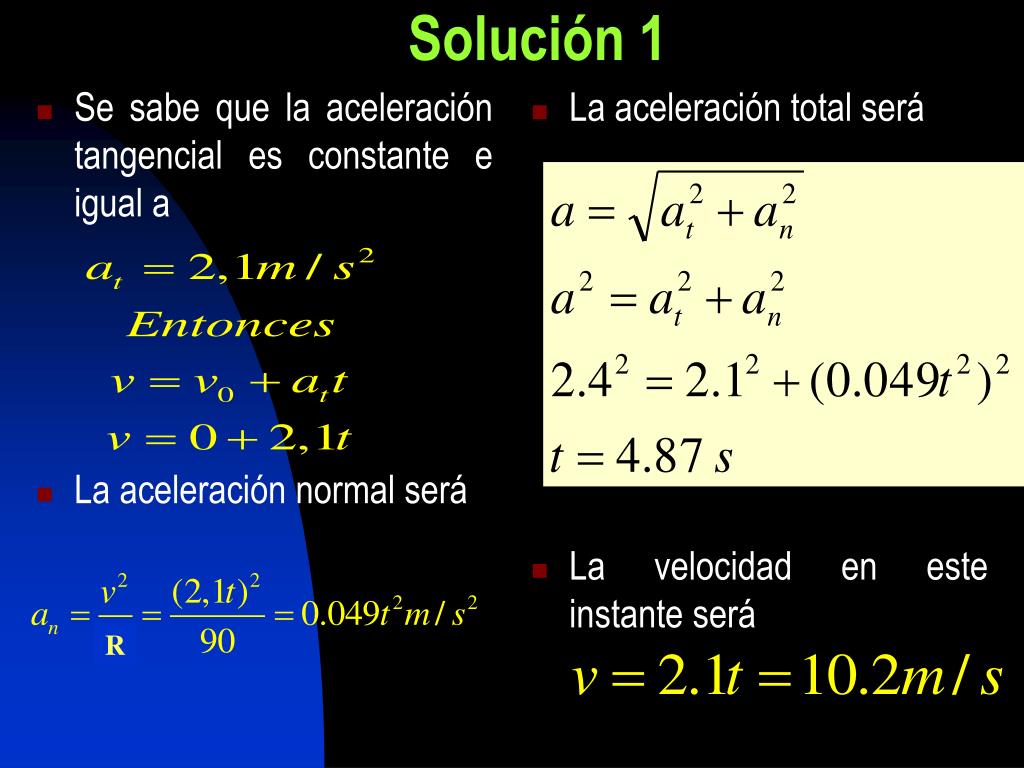

21. Solución 1 • Se sabe que la aceleración tangencial es constante e igual a • La aceleración normal será • La aceleración total será • La velocidad en este instante será R

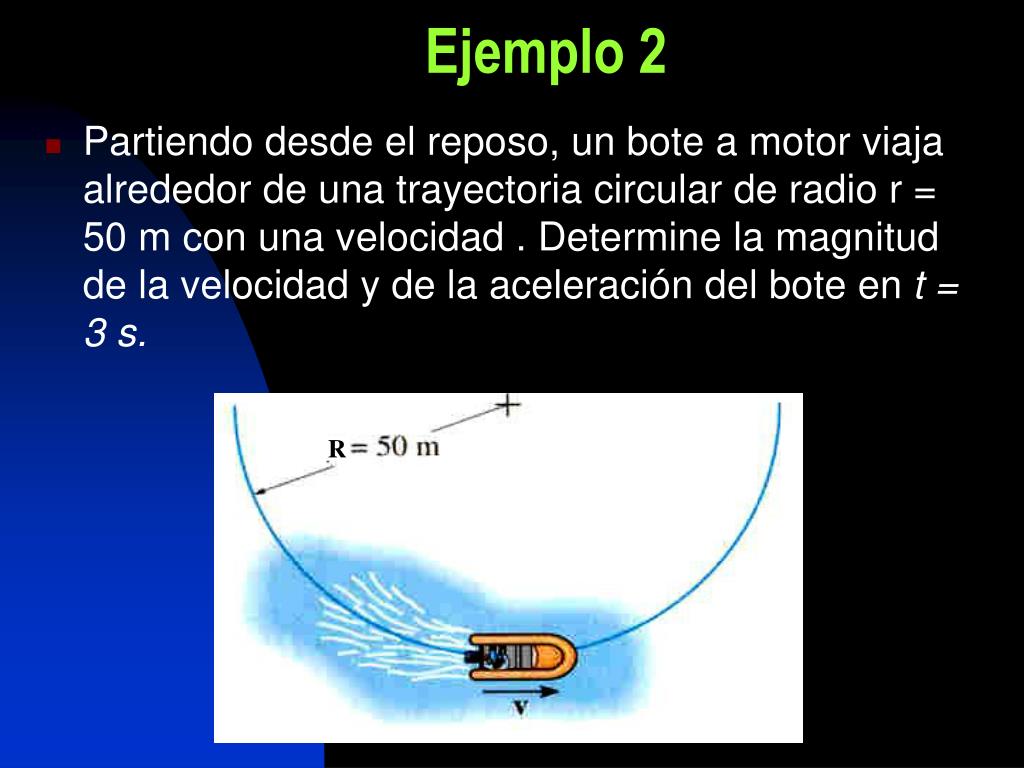

22. Ejemplo 2 • Partiendo desde el reposo, un bote a motor viaja alrededor de una trayectoria circular de radio r = 50 m con una velocidad . Determine la magnitud de la velocidad y de la aceleración del bote en t = 3 s. R

23. 3.- MOVIMIENTO PARABÓLICO La trayectoria es una parábola. Viene de la composición de dos movimientos en el plano: 1.- Eje-x MRUax = 0 2.- Eje-y MRUAay = - g = - 9,81 m/s2 .

24. DIAGRAMA DEL MOVIMIENTO DE UN PROYECTIL

25. MOVIMIENTO PARABÓLICO: ecuaciones Movimiento horizontal. Debido a que ax = 0

26. MOVIMIENTO PARABÓLICO: ecuaciones Movimiento vertical: Debido a que ay = - g = -9,81 m/s2

27. MOVIMIENTO PARABÓLICO: Altura máxima y alcance del proyectil En el movimiento de proyectiles: El alcance Xm, es la máxima distancia horizontal alcanzada por el proyectil y = 0 2.La altura máxima h alcanzada por el proyectil vy = 0 xm

28. Ejemplo 1 Un saco desliza por una rampa saliendo de su extremo con una velcoidad de 12 m/s. Si la altura de la rampa es 6 m desde el piso. Determine el tiempo necesario para que saco impacte contra el piso y la distancia horizontal R que avanza

29. Ejemplo 2 La pista de carreras de este evento fue diseñado para que los pilotos puedan saltar de la pendiente de 30°, desde una altura de 1m. Durante la carrera, se observó que el conductor permaneció en el aire 1,5 s. Determine la velocidad de salida de la pendiente, la distancia horizontal alcanzada y la altura máxima que se eleva el piloto y su moto. Desprecie el tamaño de ambos.

30. Ejemplo 3 Un jugador de basquetbol lanza una pelota de baloncesto según el ángulo de θ = 50° con la horizontal. Determine la rapidez v0 a la cual se suelta la pelota para hacer el enceste en el centro del aro. ¿Con qué rapidez pasa la pelota a través del aro?.

31. Ejemplo 4 • El hombre lanza una pelota con una velocidad inicial v0 = 15 m/s . Determine el ángulo θ bajo el cual podría lanzar la pelota del tal manera que choque contra la valla en un punto de máxima altura posible. El gimnasio tiene una altura de 6 m.

32. 4.- MOVIMIENTO CIRCULAR v TRAYECTORIA CIRCULAR: 1.- R 2.- an ≠ 0 s at j Longitud del arco = ángulo(radianes) x radio s = j R O’ R O an Velocidad lineal = velocidad angular x radio v = w R Aceleración tangencial = aceleración angular x radio at = a R Aceleración normal = (velocidad angular)2 x radio an = w2 R

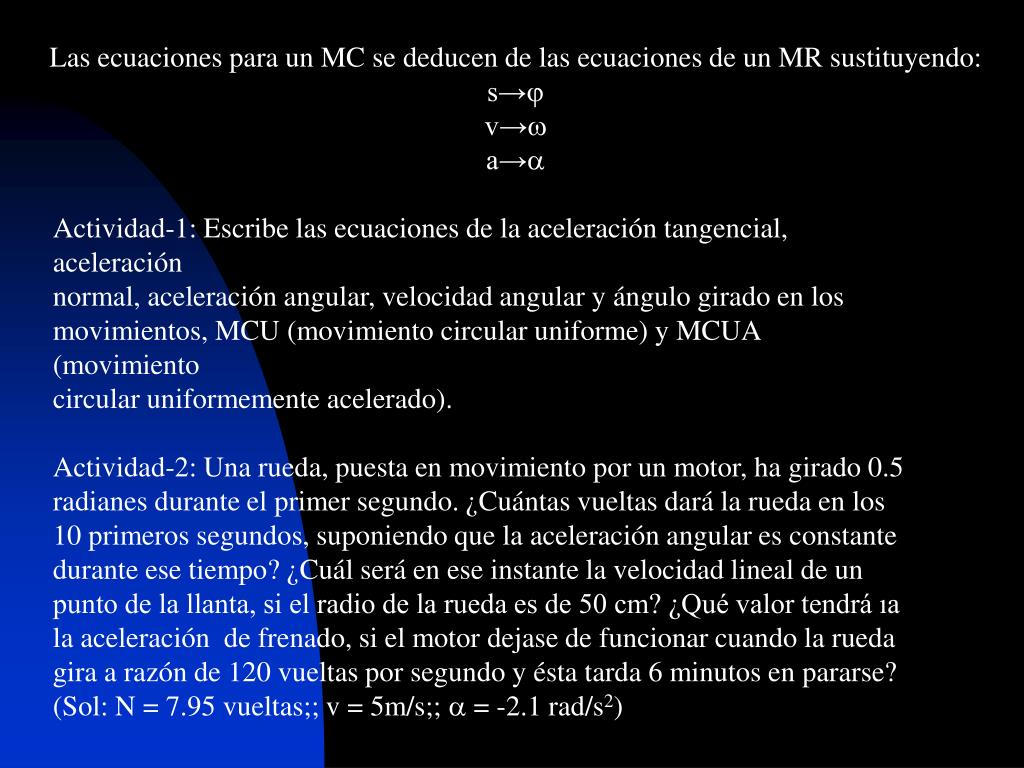

33. Las ecuaciones para un MC se deducen de las ecuaciones de un MR sustituyendo: s→j v→w a→a Actividad-1: Escribe las ecuaciones de la aceleración tangencial, aceleración normal, aceleración angular, velocidad angular y ángulo girado en los movimientos, MCU (movimiento circular uniforme) y MCUA (movimiento circular uniformemente acelerado). Actividad-2: Una rueda, puesta en movimiento por un motor, ha girado 0.5 radianes durante el primer segundo. ¿Cuántas vueltas dará la rueda en los 10 primeros segundos, suponiendo que la aceleración angular es constante durante ese tiempo? ¿Cuál será en ese instante la velocidad lineal de un punto de la llanta, si el radio de la rueda es de 50 cm? ¿Qué valor tendrá ıa la aceleración de frenado, si el motor dejase de funcionar cuando la rueda gira a razón de 120 vueltas por segundo y ésta tarda 6 minutos en pararse? (Sol: N = 7.95 vueltas;; v = 5m/s;; a = -2.1 rad/s2)

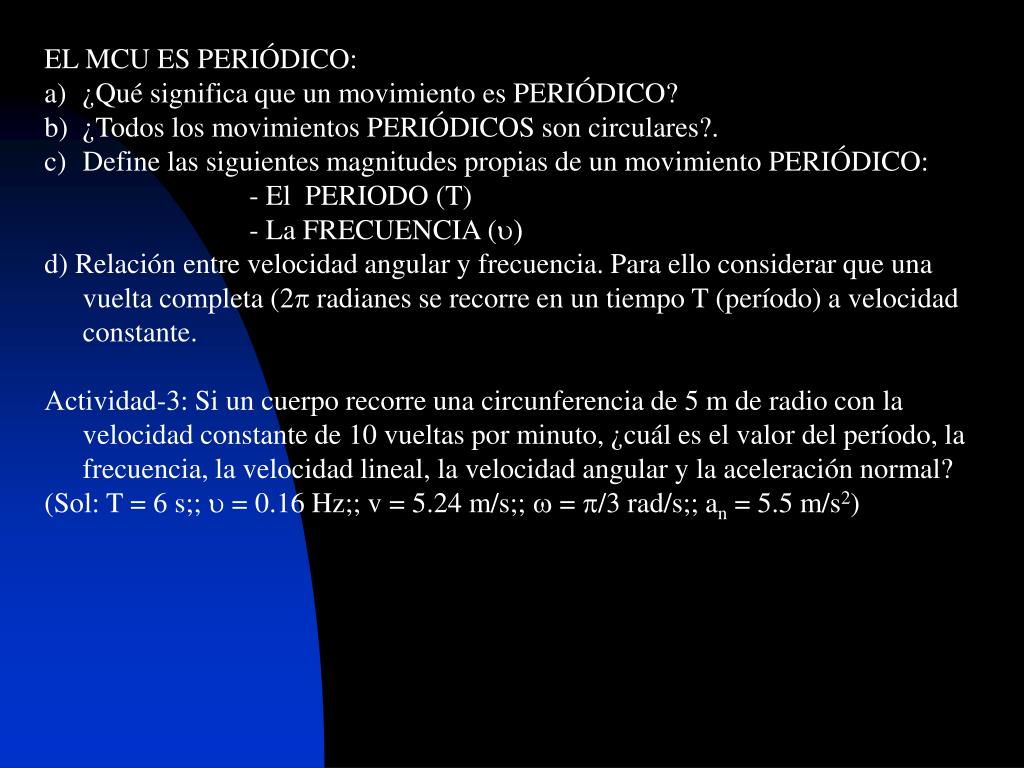

34. EL MCU ES PERIÓDICO: • ¿Qué significa que un movimiento es PERIÓDICO? • ¿Todos los movimientos PERIÓDICOS son circulares?. • Define las siguientes magnitudes propias de un movimiento PERIÓDICO: • - El PERIODO (T) • - La FRECUENCIA (u) • d) Relación entre velocidad angular y frecuencia. Para ello considerar que una vuelta completa (2p radianes se recorre en un tiempo T (período) a velocidad constante. • Actividad-3: Si un cuerpo recorre una circunferencia de 5 m de radio con la velocidad constante de 10 vueltas por minuto, ¿cuál es el valor del período, la frecuencia, la velocidad lineal, la velocidad angular y la aceleración normal? • (Sol: T = 6 s;; u = 0.16 Hz;; v = 5.24 m/s;; w = p/3 rad/s;; an = 5.5 m/s2)
