Tracé du vecteur variation de vitesses ∆V5

Tracé du vecteur variation de vitesses ∆V5. Echelle 1/2 ½ t = 30 ms. Fr.Sajot - Lycée Léonard de Vinci - CALAIS. Tracé du vecteur V 4. Mesurer : M 3 M 5,mesuré = 4,2cm Avec l’échelle ½ : M 5 M 7,réel= 8,4 cm. V 4. Calculer : V 4 = M 3 M 5 /2 t

rufus
Download Presentation

Tracé du vecteur variation de vitesses ∆V5

An Image/Link below is provided (as is) to download presentation Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author. Content is provided to you AS IS for your information and personal use only. Download presentation by click this link. While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server. During download, if you can't get a presentation, the file might be deleted by the publisher.

E N D

Presentation Transcript

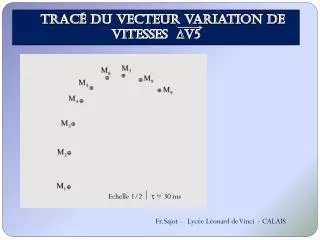

  1. Tracé du vecteur variation de vitesses ∆V5 Echelle 1/2 ½ t = 30 ms Fr.Sajot - Lycée Léonard de Vinci - CALAIS

  2. Tracé du vecteur V4 Mesurer : M3M5,mesuré = 4,2cm Avec l’échelle ½ : M5M7,réel= 8,4 cm V4 Calculer : V4 = M3M5 /2t = 0,084/0,060 = 1,40 m/s • Tracer V4: • à partir du point M4 • tangent à la trajectoire • dans le sens du mouvement • en choisissant une échelle convenable • indiquer l’échelle sur l’enregistrement • Ici : 1cm pour 0,5 m/s Echelle 1/2 ½ t = 30 ms 1cm pour 0,5 m.s-1

  3. Tracé du vecteur V6 V6 • Mesurer : M5M7,mesuré = 3,7cm • Avec l’échelle ½ : M5M7,réel= 7,4 cm • Calculer :V6 = M5M7 /2t • = 0,074/0,060 • = 1,23 m/s • Tracer V6 : • à partir du point M6 • tangent à la trajectoire • dans le sens du mouvement • en choisissant une échelle convenable • Ici : 1cm pour 0,5 m/s Echelle 1/2 t = 30 ms

  4. Tracé du vecteur ∆V5 Tracer : À partir du point M5 : - Le vecteur V6 - Le vecteur -V4 - Le vecteur ∆V5 = V6 – V4
