Precision Mounting Tools for Fiber Optic Switches in Micromanufacturing

Explore the benefits of using miniature grippers for microassembly, with low switching times and reflection losses. Ideal for optical measurement systems, spectroscopy, laser technology, and telecommunications. Achieve optimal positioning and orientation of optical components like microprisms, mirrors, lenses, and fiber grooves for fiber placement accuracy.

roz
Download Presentation

Precision Mounting Tools for Fiber Optic Switches in Micromanufacturing

An Image/Link below is provided (as is) to download presentation Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author. Content is provided to you AS IS for your information and personal use only. Download presentation by click this link. While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server. During download, if you can't get a presentation, the file might be deleted by the publisher.

E N D

Presentation Transcript

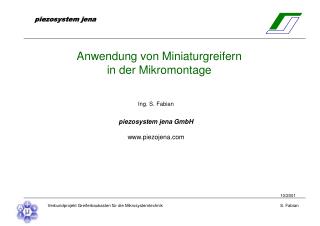

  1. Anwendung von Miniaturgreifernin der Mikromontage Ing. S. Fabian piezosystem jena GmbH www.piezojena.com

  2. Faserschalter mit piezoelektrischen Biegewandlern Vorteile: • geringe Umschaltzeiten (1-3ms) • geringe Koppelverluste (0,7-2,5dB) • geringe Rückreflektion (> 55dB) Einsatzgebiete: • optische Meßsysteme • Spektroskopie • Lasertechnik • Telekommunikation

  3. Montagewerkzeuge für halbautomatische Fertigung von Faserschaltern Ziel: optimale Positionierung und Orientierung von optischen Bauteilen • Mikroprismen • Mikrospiegel • Mikrolinsen • Glasnuten zur Faserpositionierung

  4. Aktuator passives Prisma Eingangsfaser Ausgangs-faserarray Kollimations- optik aktives Prisma Fokusieroptik Grundprinzip Faserschalter 1 auf n (SM)

  5. Fasern Fokusierlinsen geschalteteKanäle Fasern Prismenanordnung einer 4x4 Matrix (SM)

  6. Justage der Mikroprismen Lagetoleranzen: Verkippung um x-Achse: 0,3° ± Verdrehung um z-Achse: 2,8° ± 150µm Versatz in x,y-Richtung: ±

  7. Keramikscheibe mit Aussparungen für Mikroprismen Keramikscheibe mit Bohrungen zur Ansaugung Aluminiumrahmen mit Deckel und Vakuumanschluss Schematischer Aufbau eines Saugreifers für 1xn Schalter

  8. Montage der Prismen mit Matrix-Sauggreifer Aussparung Nähnadel mit Ansaug- öffnung Mikro- prismen
