  1. A GSM rendszer architekturája

  2. Radio Subsystem - RSS– Rádiós alrendszer • Mobile Station - MS– Mobil állomás • Mobile Equipment - ME – Mobil készülék • SIM – Subscriber Identification Module – SIM kártya • Base Station Subsystem BSS– Bázisállomás alrendszer • Base Station Controller - BSC – Bázisállomás vezérlő • Base Tranceiver Station - BTS – Bázisállomás adó-vevő • TRAU - Transcoder Rate Adaptation Unit • Speech compression: Fullrate andHalfrate - Beszédkódolás • EFR - • Switching and Management Subsystem - SMSS– Kapcsoló és felügyeleti r. – NSS és OSS • Mobile Switching Center – MSC – Mobil kapcsoló központ • Gateway Mobile Switching Center – GMSC - • Home Location Register – HLR – Honos helyzetregiszter • Visitor Location Register – VLR – Látogató helyzetregiszter

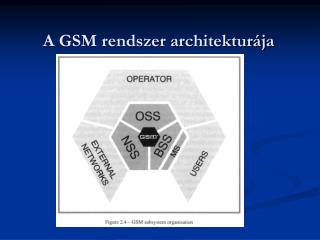

  3. A GSM alrendszerei

  4. A GSM rendszer architektúrája

  5. GSM interfészek

  6. Interfész neve tól ig A - interfész MSC TRAU A - interfész TRAU BSC ter A - interfész BSC BTS bis B - interfész MSC az MSC VLR-je C - interfész MSC H LR D - interfész az MSC VLR-je HLR E - interfész MSC MSC (GMSC) F - interfész MSC EIR G - interfész az MSC VLR-je másik MSCVLR-je N - interfész GMSC PSTN U - interfész BTS MS m

  7. MMS hálózat felépítése

  8. A mobil készülék ( MS - Mobile Station) az előfizetői készülék, mely lehetővé teszi a szolgáltató hálózathoz való hozzáférést. Az MS két további funkcionális elemre bontható, ezek az MT (Mobile Termination) és TE (Terminal Equipment), melyek fizikai megvalósítása két készülék, a telefonkészülék és DTE (Data Terminal Equipment) lehet. Ha szükséges, egy vagy több TA (Terminal Adapter) beiktatása is lehetséges. • Az MS feladata a fizikai csatorna megteremtése az MS és bázisállomás (BS - Base Station) között, mely funkció magába foglalja a rádió adás és vételt, a rádió csatorna menedzselését, csatorna kódolást és dekódolást, beszéd kódolást és dekódolást. Az MS-BS közötti rádió interfészt Um-mel jelöljük.

  9. A bázisállomás alrendszer (BSS - Base Station Subsystem) bázisállomásokból (BS) áll, melyek funkcionálisan bázisállomás adó-vevő (BTS - Base Transceiver Station) és bázisállomás vezérlő (BSC - Base Station Controller) elemekből áll. Ezek A-bis interfésszel kapcsolódnak a további rendszerelemekhez. • A BS-ek feladata a rádió csatorna menedzselése, mely a csatorna hozzárendelést, rádió összeköttetés minőségének felügyeletét, üzenetek, vezérlő jelek kisugárzását, teljesítmény szintek vezérlését és frekvencia ugratást jelent. • További feladatai a hiba javító kódolás, dekódolás, digitális beszéd adás-vétel, adatsebesség egyeztetés, cellán belüli hívásátadás ( HO - Handover) kezdeményezése a jobb rádiófrekvenciás csatorna kiválasztására és adat ill. jelzésátvitel titkosítása.

  10. A BTS berendezés a forgalmi cella rádió ellátását (lefedését) végzi. A BS vezérlő funkcióit a BSC valósítja meg.

  11. Switching and Management Subsystem - SMSS • Mobile Switching Center – MSC • Gateway Mobile Switching Center – GMSC • Home Location Register – HLR • Visitor Location Register – VLR • Intelligent Network IN • Multimedia Messaging Service

  12. A mobil kapcsoló központot (MSC - Mobile Switching Centre) a BS-ekkel az A-bis interfész köti össze. Az MSC feladata az összes kapcsoló funkció megvalósítása, mely a hozzá tartozó MS-ek kiszolgálásához szükséges. Az MSC feladatai a hívás felépítés és vezérlés, más hálózatokkal való együttműködés megvalósítása. Ezen hálózatok a nyilvános kapcsolt postai telefonhálózat (PSTN - Public Switched Telephon Network), ISDN, PSPDN, CSPDN. További feladat a hívás átvétele, az MS helyzetének tárolása és frissítése, jogosulatlan hozzáférés megakadályozása, HO menedzselés.

  13. GMSC feladata

  14. A honos helyzet regiszter (HLR - Home Location Register) a mobil előfizetők adatbázisa. Az MS PLMN-beli helyzetét a periódikusan frissítik, ezzel a hívás felépítése gyorsítható. Ennek megvalósításához a PLMN-t össze nem függő földrajzi területekre osztják, melyek azonosítása a BCCH-val történik, mely az adott földrajzi területhez rendelt azonosító rádiófrekvenciás (RF) csatorna. A HLR több egyéb adat mellett az előfizető nemzetközi azonosításához használt IMSI (International Mobile Subscriber Identity) kódot tartalmazza, amit az azonosító központ (AUC - Authentication Centre) használ fel. Az AUC ellenőrzi és igazolja, hogy az előfizető jogosult a hálózati hozzáféréshez. Minden előfizető egy honos hálózathoz tartozik és ezen hálózaton való egyéb jogosultságokat is a HLR tárolja. A készülék azonosító regiszter a lopott ill. nem megfelelő működésű MS-ek listáját tartalmazza.

  15. A látogató helyzet regiszter (VLR - Visitor Location Register) tartalmazza azon MS-ek listáját, melyek a HLR-jükön kívül működnek. A látogató MS automatikusan regisztrálásra kerül az MSC-ben és a VLR tárolja az érkező MS adatait. Ezután az MS-hez bolyongási azonosítót (TMSI - Temporary Mobile Subscriber Identity) rendelnek, melyen keresztül a hívás felépíthető. • IMSI-Number (International Mobile Subscriber Identity) • TMSI - Temporary Mobile Subscriber Identity • MSRN - Mobile Station Roaming Number • LAI - Location Area Identity

  16. Az OMC (Operations and Maintenance Centre), NMC (Network Management Centre) és ADC (Administration Centre) a rendszer monitorozására, vezérlésére és karbantartására szolgál.

  17. Transmission management RR – Radio Resource management MM – Mobility Management CM – Communication Management OAM – Operation, Administration and Maintenance management

  18. SS – Supplemetary Services parameters
