1. ALUFLEXPACK d.o.o. POTPUNA KONTROLA TISKA U PROIZVODNJI FLEXIBILNE AMBALAŽE Predavači: Kristian Makovac Zdravko Javorček ALUFLEXPACK d.o.o.

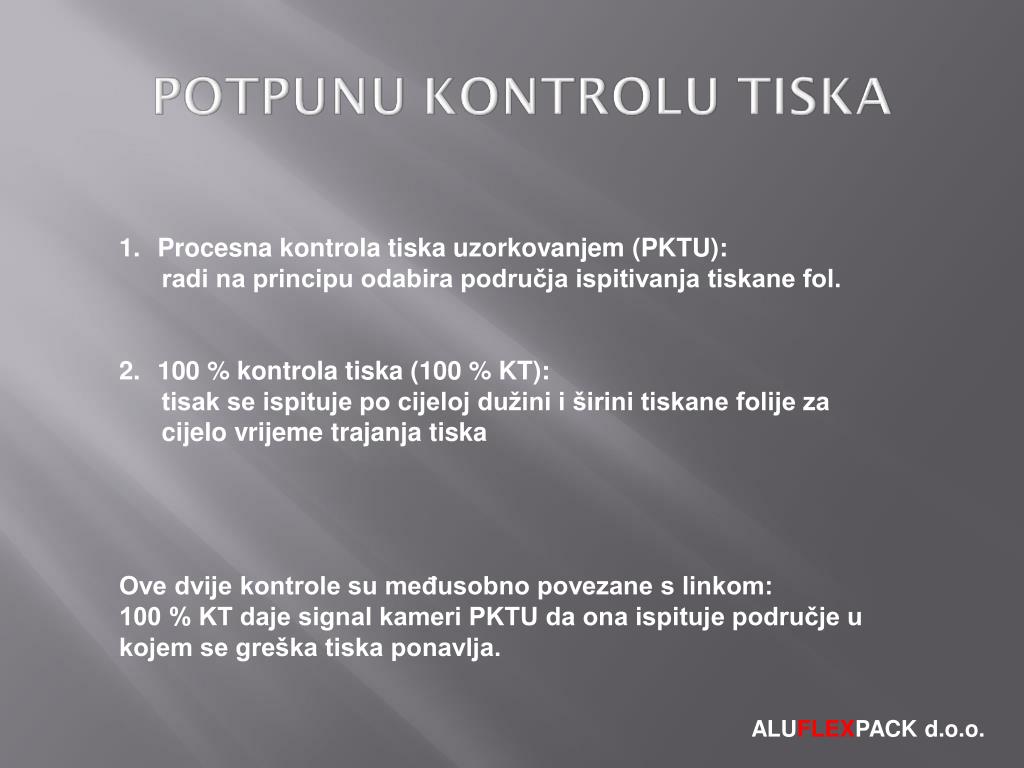

2. Procesna kontrola tiska uzorkovanjem (PKTU): • radi na principu odabira područja ispitivanja tiskane fol. • 100 % kontrola tiska (100 % KT): • tisak se ispituje po cijeloj dužini i širini tiskane folije za • cijelo vrijeme trajanja tiska • Ove dvije kontrole su međusobno povezane s linkom: • 100 % KT daje signal kameri PKTU da ona ispituje područje u • kojem se greška tiska ponavlja. • Na strojevima za tisak i laboratorijima boja su također • instalirane Day Light lampe i komora Spektra Light za • vizualnu kontrolu i pregledavanje otisnutih uzoraka folije • Pod umjetno stvorenim dnevnim svjetlom ALUFLEXPACK d.o.o.

3. Brzina rotacije do 300 m/min Širina tiskane folije do 1 200 mm Brzina snimanja 30 snimaka / min Površina dijela tiskane folije obuhvaćene pojedinačnim snimkom 250 x 200 mm Broj snimaka potrbnih za snimanje cijele širine folije = 5 Vrijeme potrebno za snimanje cijele širine folije= 10 sec Za 10 secispod nosača kamera prođe50 m tiskane folije a snimljeno je samo 0,25 dužnih m Inspekcija je provedena na samo 0,5 % površine tiska ALUFLEXPACK d.o.o.

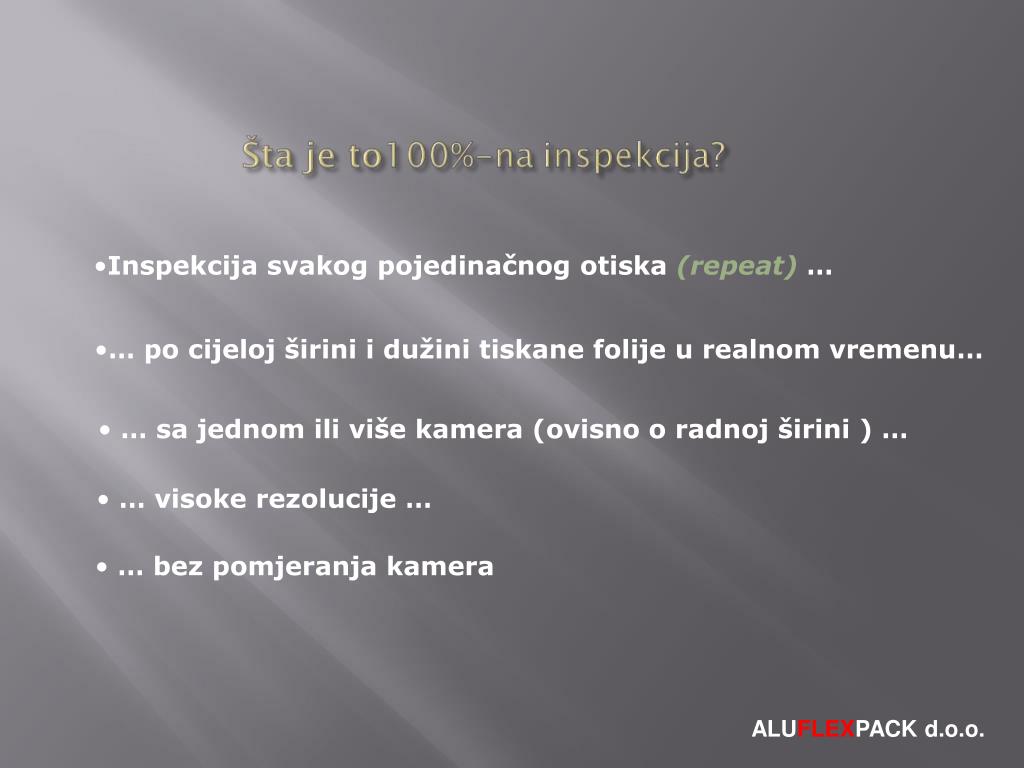

4. Inspekcija svakog pojedinačnog otiska (repeat) … • … po cijeloj širini i dužini tiskane folije u realnom vremenu… • … sa jednom ili više kamera (ovisno o radnoj širini) … • … visoke rezolucije … • … bez pomjeranja kamera ALUFLEXPACK d.o.o.

5. KORISTI OD 100 % KONTROLE TISKA • Unapređenje kvalitete • Smanjenje makulature • Stvarna 100%-na inspekcija • Povećana efikasnost tiskarske proizvodnje • Povećano zadovoljstvo kupaca ALUFLEXPACK d.o.o. ……integrates as one System for Total Quality Management

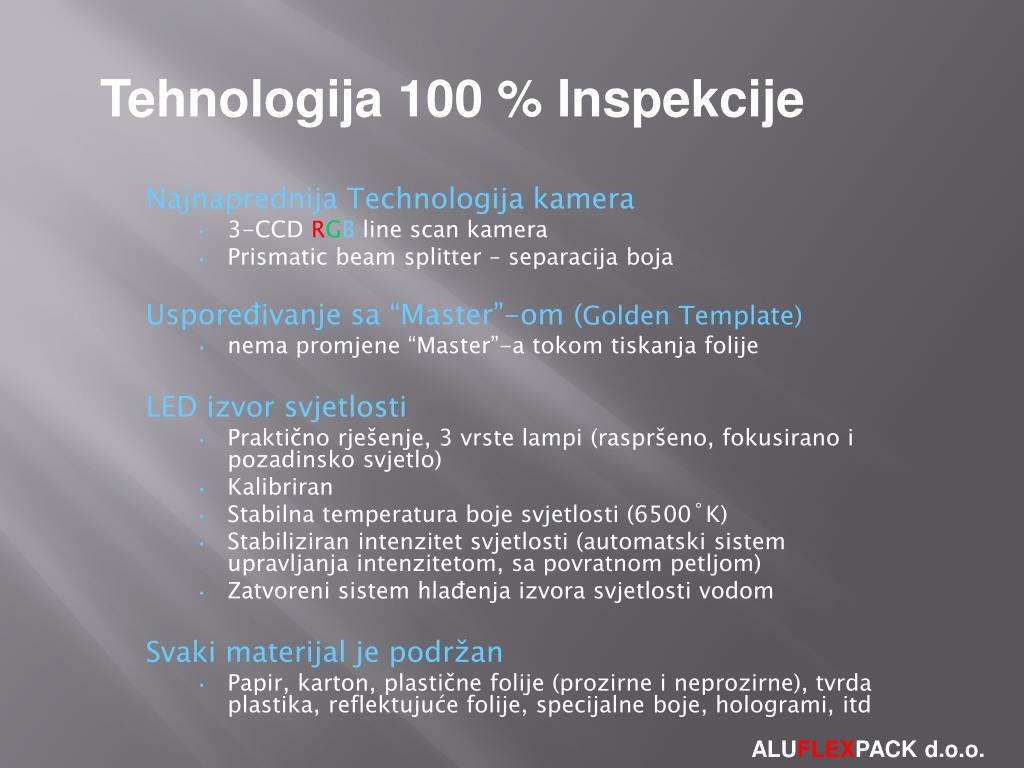

6. Najnaprednija Technologijakamera 3-CCD RGB line scan kamera Prismatic beam splitter – separacija boja Uspoređivanje sa “Master”-om (Golden Template) nemapromjene “Master”-a tokom tiskanja folije LED izvor svjetlosti Praktično rješenje, 3 vrste lampi (raspršeno, fokusirano i pozadinsko svjetlo) Kalibriran Stabilna temperatura boje svjetlosti (6500˚K) Stabiliziran intenzitet svjetlosti (automatski sistem upravljanja intenzitetom, sa povratnom petljom) Zatvoreni sistem hlađenja izvora svjetlosti vodom Svaki materijal je podržan Papir, karton, plastične folije (prozirne i neprozirne), tvrda plastika, reflektujuće folije, specijalne boje, hologrami, itd Tehnologija 100 % Inspekcije ALUFLEXPACK d.o.o.

7. 100 % Color Line Scan Tehnologija Jedna ili više Color Linescan kamera • Slika otiska se gradi liniju po liniju • Kamere dobijaju podatke o uzdužnoj poziciji materijala od enkodera visoke rezolucije ( 5000 pulses) • Prosječan otisak sadrži najmanje 4000 linija • Prenos podataka se obavlja putem Gigabit Ethernet mreže što garantira brzinu prenesa i prilagodljivost ALUFLEXPACK d.o.o.

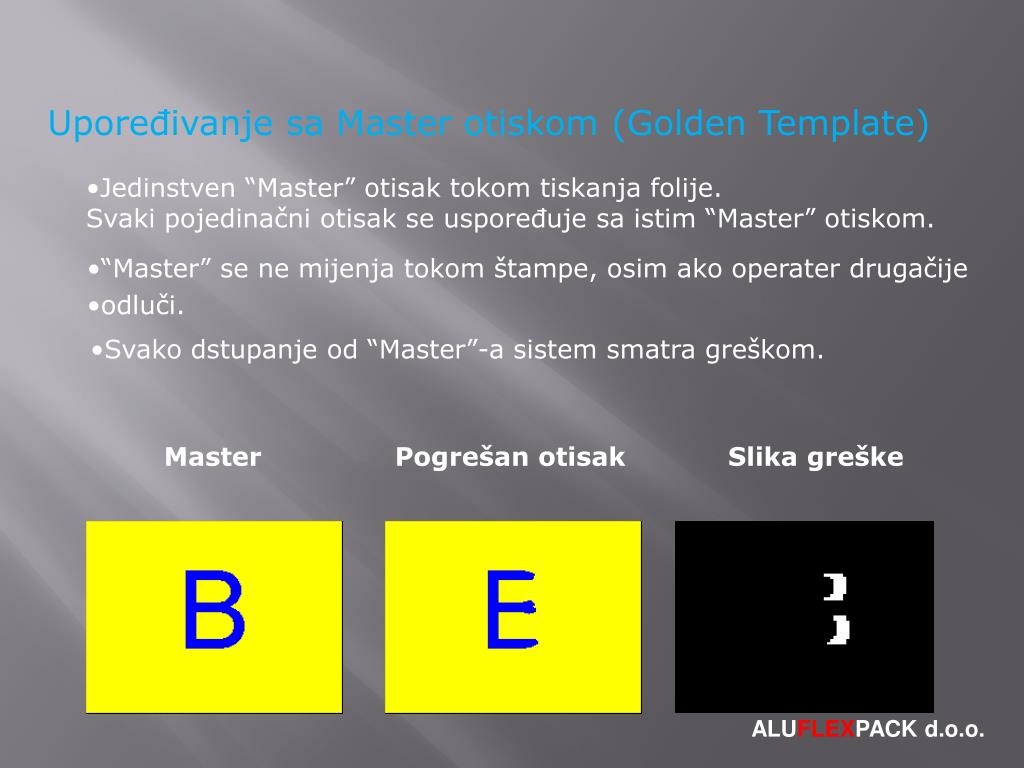

8. Upoređivanje sa Master otiskom (Golden Template) • Jedinstven “Master” otisak tokom tiskanja folije. Svaki pojedinačni otisak se uspoređuje sa istim “Master” otiskom. • “Master” se ne mijenja tokom štampe, osim ako operater drugačije • odluči. • Svako dstupanje od “Master”-a sistem smatra greškom. Master Pogrešan otisak Slika greške ALUFLEXPACK d.o.o.

9. Jednostavno i brzo pokretanje 100% KT 17” TFT Touch Screenkorisničko sučelje (User Interface) Priprema novog posla <1min Priprema ponovljenog posla <30sec Brzi setup wizard u 5 koraka ALUFLEXPACK d.o.o.

10. ALUFLEXPACK d.o.o.

11. ALUFLEXPACK d.o.o.

12. ALUFLEXPACK d.o.o.

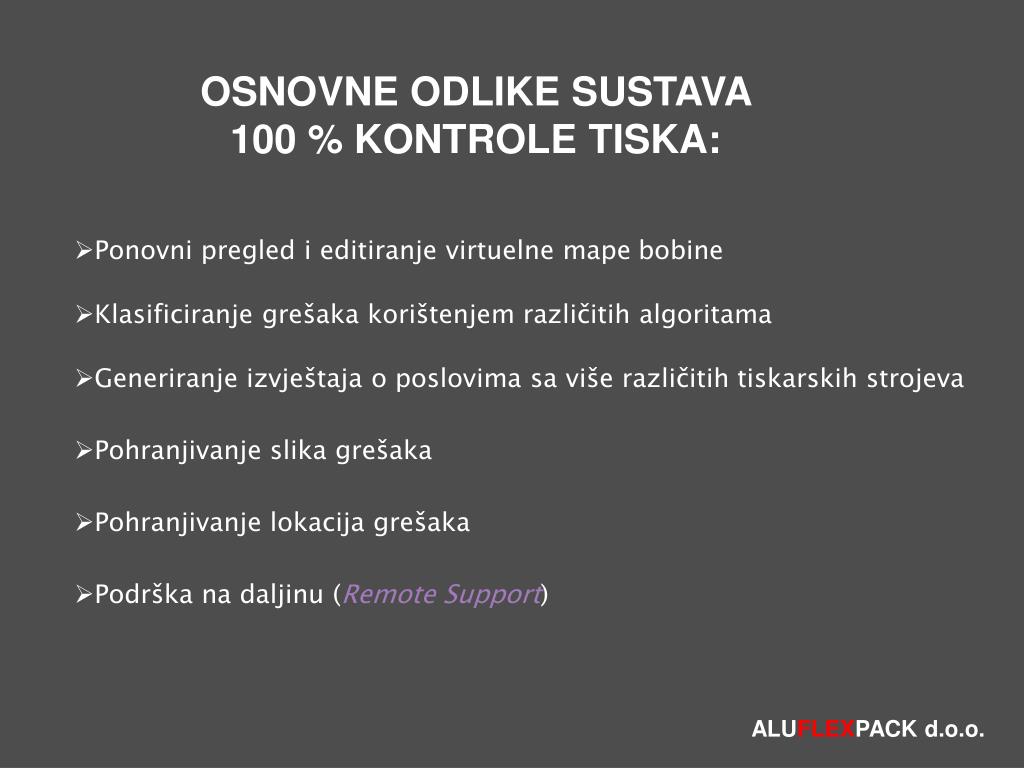

13. OSNOVNE ODLIKE SUSTAVA 100 % KONTROLE TISKA: • Ponovni pregled i editiranje virtuelne mape bobine • Klasificiranje grešaka korištenjem različitih algoritama • Generiranje izvještaja o poslovima sa više različitih tiskarskih strojeva • Pohranjivanje slika grešaka • Pohranjivanje lokacija grešaka • Podrškanadaljinu (Remote Support) ALUFLEXPACK d.o.o. • Otvorena arhitektura, Microsoft SQL Kompatibilna

14. DOBITI IZ UPOTREBE SUSTAVA 100 % KONTROLE TISKA: Garancija potpune kontroliranosti proizvoda isporučenog kupcu Optimalizacija proizvodnje Osiguranje povećanog kvaliteta i efikasnosti upotrebe rezalica Povećanje nivoa zadovoljstva kupaca Razmjena informacija putem mreže preduzeća Eliminiranje nedovoljnog i prekomjernog tiska (under-run & over-run) ALUFLEXPACK d.o.o.

15. OTKRIVANJE KONTAMINIRANE FOLIJE, INSEKTI: ALUFLEXPACK d.o.o.

16. NEPOŽELJNE GREŠKE TISKA ALUFLEXPACK d.o.o.

17. ALUFLEXPACK d.o.o.

18. ALUFLEXPACK d.o.o.

19. ALUFLEXPACK d.o.o.

20. ALUFLEXPACK d.o.o.

21. ALUFLEXPACK d.o.o.

22. FRONT+BACK ALUFLEXPACK d.o.o.

23. Automatsko uklanjanje makulature • Virtualna mapa bobine generirana na tisku • Virtuelna mapa editirana i orijentirana u bazi pod. • Podaci o greškama pohranjeni u bazi podataka • Baza podataka je spojena sa rezalicom za konverziju (prekointerface) • Rezalica se automatski zaustavlja na poziciji greške radi uklanjanja makulature ALUFLEXPACK d.o.o.

24. Prednosti primjene sustava 100% kontrole tiska na rezalicama: • Povećava produktivnost rezalice za min 30% • Povećava i osigurava kvalitetu • Pregled otiskanog materijala sa prikazom slike greške • Raspoloživost svih informacija o grešci • Uklanjanje makulature prije nego što se materijal • dodatno oplemeni u sljedećem procesu konverzije ALUFLEXPACK d.o.o.

25. Potreba provjere kvaliteta ulazne folije za tisak • Potreba za zaštitom tržišne marke (Brand Name) • Povećanje nivoa zadovoljstva kupaca isporučenim proizvodima • Provjera višejezičnih tekstova za izvozne proizvode • Kvalitativno razlikovanje od konkurencije u poslovnom okruženju • Strožiji zahtjevi kupaca za kvalitetom tiska ALUFLEXPACK d.o.o.

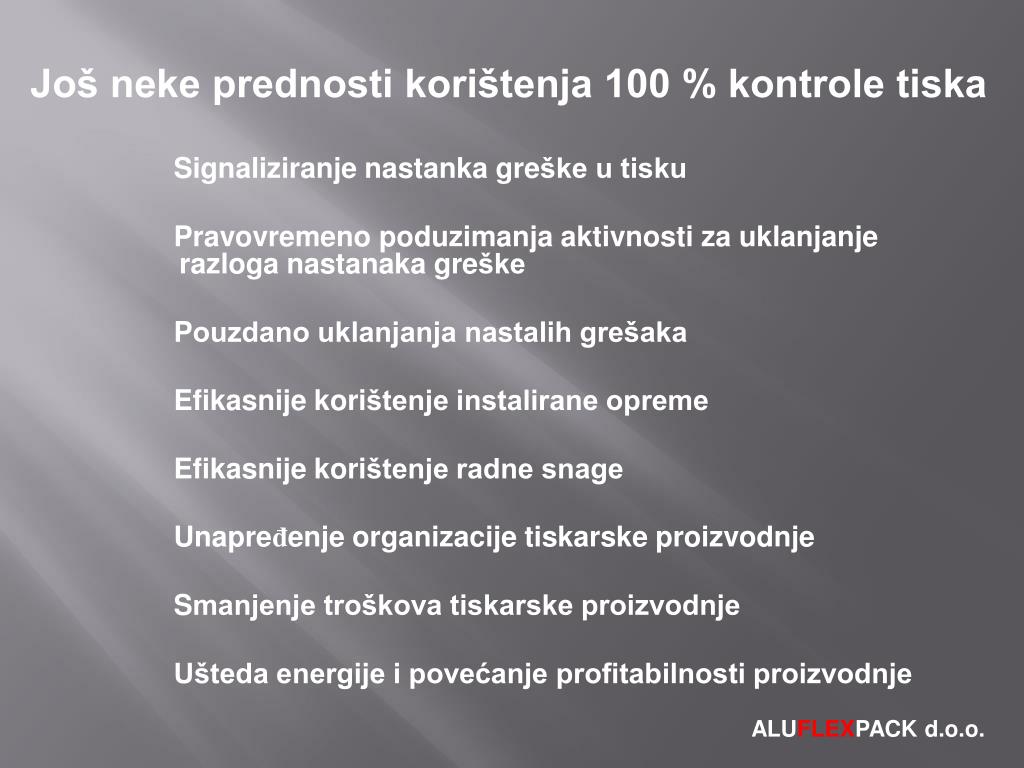

26. Još neke prednosti korištenja 100 % kontrole tiska Signaliziranje nastanka greške u tisku Pravovremeno poduzimanja aktivnosti za uklanjanje razloga nastanaka greške Pouzdano uklanjanja nastalih grešaka Efikasnije korištenje instalirane opreme Efikasnije korištenje radne snage Unapređenje organizacije tiskarske proizvodnje Smanjenje troškova tiskarske proizvodnje Ušteda energije i povećanje profitabilnosti proizvodnje ALUFLEXPACK d.o.o.

27. HVALA NA PAŽNJI. PITANJA I KOMENTARI. Kristijan Makovac Zdravko Javorček ALUFLEXPACK d.o.o.
