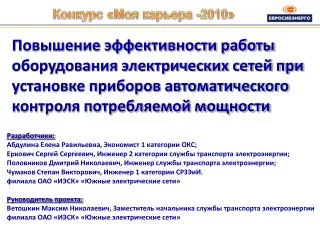

1. Конкурс «Моя карьера -2010» Повышение эффективности работы оборудования электрических сетей при установке приборов автоматического контроля потребляемой мощности Разработчики:Абдулина Елена Равильевна, Экономист 1 категорииОКС;Еркович Сергей Сергеевич, Инженер 2 категории службы транспорта электроэнергии;Половников Дмитрий Николаевич, Инженер службы транспорта электроэнергии;Чумаков Степан Викторович, Инженер 1 категории СРЗЭиИ.филиала ОАО «ИЭСК» «Южные электрические сети»Руководитель проекта:Ветошкин Максим Николаевич, Заместитель начальника службы транспорта электроэнергии филиала ОАО «ИЭСК» «Южные электрические сети»

2. Реконструкция электрических сетей по программе повышение надежности ВЛ0,4 кВ – 10,635 км ВЛ 6/10кВ – 7,936 км КЛ 0,4 кВ – 8 км КЛ 6/10кВ – 7,8 км Конкурс «Моя карьера -2010» Цели и задачи • Снизить перегруз оборудования • Проводить реконструкцию там, где особо необходимо и экономически оправданно • Сократить количество жалоб на качество электроэнергии, частоту и длительность отключений • Перенаправить персонал сетевой компании на рейды и на подключение новых потребителей Анализ ситуации за 2009 • Жалобы на пониженное напряжение 239 шт. • Жалобы на отключение 243 шт. • Прирост жалоб в 2009 по сравнению с 2008 составил 82% • Прирост жалоб в 2010 по сравнению с 2009 составил 17% • Совершено выездов для замены сгоревших предохранителей – 947 шт. Для решения сложившейся ситуации были проведены мероприятия в рамках технологического присоединения, текущей эксплуатации, надежности.

3. Схема участка сети 25кВт 22кВт 20кВт 20кВт 15 кВт 15 кВт Повышение эффективности работы оборудования эл.сетей при установке приборов автоматического контроля потребляемой мощности. 15 кВт 15 кВт ВЛ 0,4 кВ ОМ ОМ ОМ ОМ ТП-256 15 кВт 15 кВт 15 кВт 15 кВт 22кВт 18кВт 19кВт 20кВт Заявленная мощность Потребляемая мощность

4. Парма РМ3-15 • Задержка повторного включения до 600 с . • Количество срабатывания реле не менее 10000. • Температура окружающего воздуха от - 40 до плюс 55С; • Диапазон ограничения мощности от 3 до 15 кВт • В процессе эксплуатации техническое обслуживание изделия не требуется. • Разработано по рекомендации филиала ОАО «ИЭСК» Южные Электрические Сети Повышение эффективности работы оборудования эл.сетей при установке приборов автоматического контроля потребляемой мощности. Производство РФ г. Санкт-Петербург ООО «ПАРМА»

5. ОМ-630 • Задержка повторного включения до 600 с • Температура окружающего воздуха от - 35 до плюс 50°С • Диапазон ограничения мощности от 3 до 50 кВт • Счетчик количества отключений • защита от обрыва нулевого провода • защита от повышенного и пониженного напряжения • защита от неравномерной нагрузки • Разработано по рекомендации филиала ОАО «ИЭСК» Южные Электрические Сети Повышение эффективности работы оборудования эл.сетей при установке приборов автоматического контроля потребляемой мощности. Производство Беларусь г. Лида Евроавтоматика

6. ОМ ОМ nпотр =40 ТП Повышение эффективности работы оборудования эл.сетей при установке приборов автоматического контроля потребляемой мощности. 20 кВт 15 кВт 20 кВт 15 кВт 6 кВт 3 кВт 5 кВт 11 кВт • Вариант 1. Потребитель остаётся в рамках договора: • Реконструкция не проводится • Уменьшается количество жалоб на качество электроэнергии, частоту и длительность отключений • Загрузка оборудования соответствует расчетной мощности • Персонал сетевой компании перенаправлен на рейдовую работу (снижение сверхнормативных потерь) Вариант 2. Потребитель подает заявку на повышение мощности. Затраты на замену опор, замена ВЛ = 79,7 тыс.руб. Затраты на монтаж и установку ОМ = 15,4 тыс.руб Доход по тех. присоединению = 114,4 тыс.руб. Экономический эффект = 19,3 тыс.руб.

7. На 8-ми квартирных домах Потребляемая мощность 1 квартиры Обогреватель. ~2 кВт Электрическая печь 6 кВт Водонагреватель ~ 1,5 кВт Чайник ~ 1 кВт Остальная бытовая техника ~ 2 кВт Стиральная машина 2 кВт Потребляемая мощность 1 дома P общ = P * n * Ko * Kc Где, Ko – коэффициент одновременности0,38 Кс – коэффициент спроса 0,65 Р – потребляемая мощность 1 квартиры 14,5 кВт n – количество квартир 8 шт 29 кВт Повышение эффективности работы оборудования эл.сетей при установке приборов автоматического контроля потребляемой мощности. Доход 5 кВт * 7 домов * 9696 руб = 339 тыс.руб. Затраты на монтаж и установку = 126,5тыс.руб Риск: 7 шт * 18,1 тыс руб *10% = 12,7 тыс.руб Экономический Эффект = 199,83 тыс.руб

8. Перечень потребителей для установки ОМ • Выявленные в рейдах попревышению потребляемой мощности • По жалобам потребителей на качество электроэнергии • Анализ системы АСКУЭ Повышение эффективности работы оборудования эл.сетей при установке приборов автоматического контроля потребляемой мощности.

9. Повышение эффективности работы оборудования эл.сетей при установке приборов автоматического контроля потребляемой мощности. Вторичное использование ограничителей мощности Затраты на перемонтаж 4334 руб

10. Повышение эффективности работы оборудования эл.сетей при установке приборов автоматического контроля потребляемой мощности. Экономический эффект в охвате города Иркутска По тех присоединению новым потребителям (инвестиции по тарифу) * 6339 руб.= 15 847 500 руб. 2500 Капиталовложения на приобретение и установку: 9696 руб. 20% 5кВт Годовой доход от 2500: * 500 шт. * = 24 240 000 руб. Годовой эффект: 24 240 000 - 15 847 500 = 8 392 500 руб. Иные инвестиции Капиталовложения на приобретение и установку: 300 * 18 074 руб. = 5 422 200 руб. Годовой доход от 300: 5кВт * 300 шт. * 9696 руб. = 14 544 000 руб. Годовой эффект: 14 544 000 руб. - 5 422 200 руб. = 9 121 800 руб. Общий годовой эффект: 8 392 500 руб. + 9 121 800 руб. = 17 514 300 руб. Второй и последующие года реализации Затраты на перемонтаж: 300 * 4597 + 500 * 4334 = 3 546 100 руб. Годовой доход: (300 + 500) * 5 кВт * 9696 руб. = 38 784 000 руб. Годовой эффект для 2012 года: 38 784 000 - 3 546 100 руб. = 35 237 900 руб.

11. Повышение эффективности работы оборудования эл.сетей при установке приборов автоматического контроля потребляемой мощности. Риски 1. Возможные судебные тяжбы 2. Дефекты оборудования ОМ 3. Вандализм 4. Возможно безучетное подключение

12. Повышение эффективности работы оборудования эл.сетей при установке приборов автоматического контроля потребляемой мощности. Результат внедрения ограничителей мощности позволит • Защитить оборудование от перегруза; • Проводить реконструкцию там, где особо необходимо и экономически оправданно; • Сократить количество жалоб на качество электроэнергии, частоту и длительность отключений; • Перенаправить персонал сетевой компании на рейды и на подключение новых потребителей; • В перспективе вводить ограничение режима потребления по задолженности с установкой механического расцепителя или GSM управления.

13. Повышение эффективности работы оборудования эл.сетей при установке приборов автоматического контроля потребляемой мощности. ИЭСК GSM ОМ Также работы по ограничению режима потребления возможны на совмещенных ВЛ. При отсутствии ОМ необходимо будет отключить большое количество потребителей. При установке GSM модуля возможно отключение/включение абонента дистанционно, сокращая транспортные расходы, перенаправление персонала на рейды по снижению нормативных потерь При установке ОМ с механическим расцепителем выполнение нарядов на отключение/включение потребителей локализовано без отключения фидера
