  1. DmSTM-1 Multiplexador SDH de Nueva Generación Mapeo SDH

  2. Objetivos • Realizar un mapeo las diversas interfaces de tributário disponibles. • Estructurado en VC-12, VC-3 o VC-4 • Mapeo para tributário E1. • Mapeo para tributário E3. • Mapeo para tributário STM-1. • Mapeo para tributário Ethernet.

  3. Mapeo SDH Estructura VC-12 y VC-3 Estructura VC-12, VC-3 o VC-4

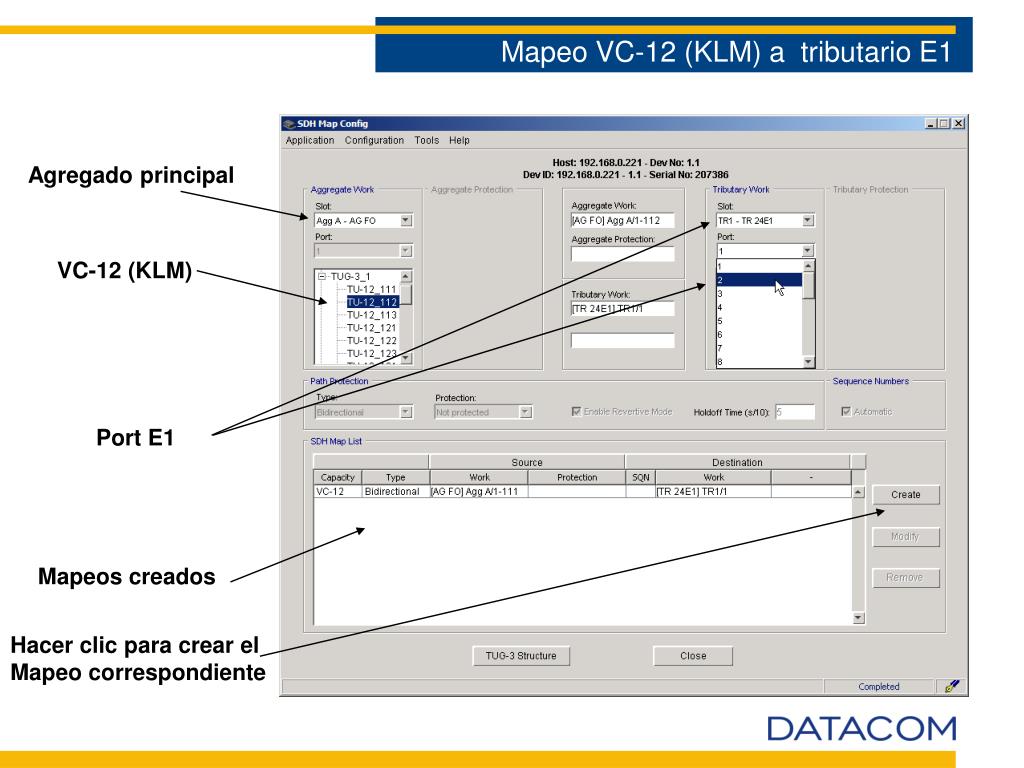

  4. Mapeo VC-12 (KLM) a tributario E1 Agregado principal VC-12 (KLM) Port E1 Mapeos creados Hacer clic para crear el Mapeo correspondiente

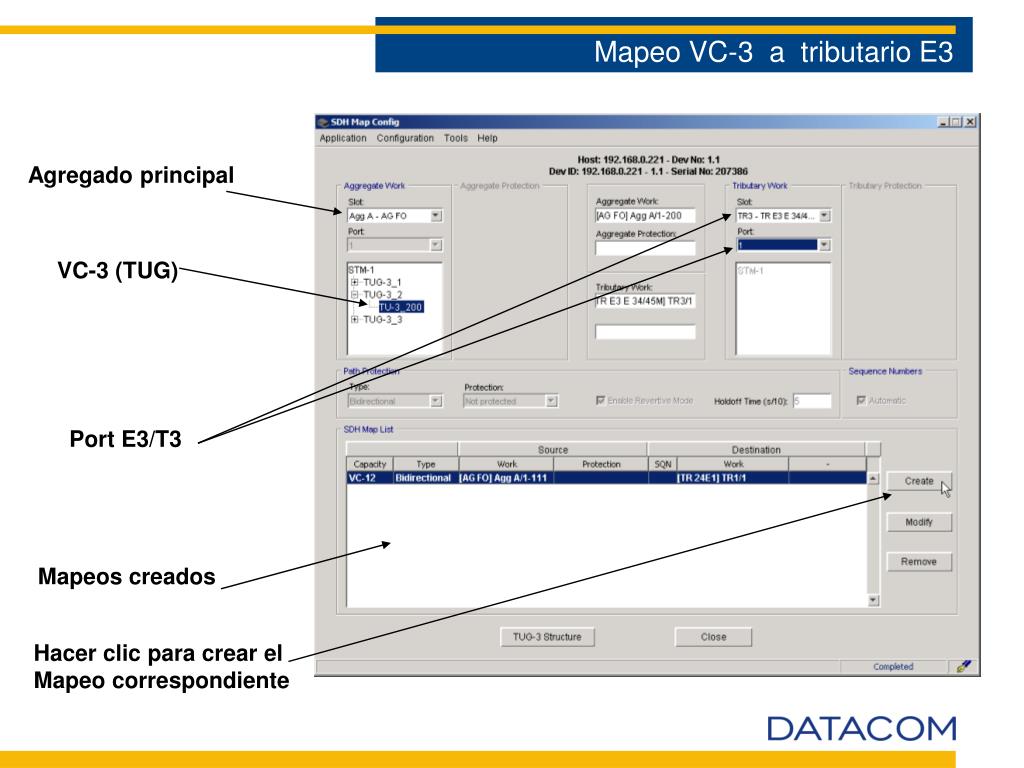

  5. Mapeo VC-3 a tributario E3 Agregado principal VC-3 (TUG) Port E3/T3 Mapeos creados Hacer clic para crear el Mapeo correspondiente

  6. Mapeo a tributario STM-1 Agregado principal VC-3 (TUG) o VC-12 (KLM) Port STM-1 VC-3 (TUG) o VC-12 (KLM) Mapeos creados Hacer clic para crear el mapeo correspondiente

  7. Mapeo a tributario STM-1 Agregado principal VC-4 Port STM-1 VC-4 Mapeos creados Hacer clic para crear el mapeo correspondiente

  8. Mapeo de tributario Ethernet Agregado principal VC-3 (TUG) o VC-12 (KLM) VCG-Group grupos de KLM’s Mapeos creados Secuencia de KLM’s en el VCG-Group, automático o Manual. Hacer clic para crear el mapeo correspondiente

  9. Consideraciones • Cuando no hay mapeos creados, automaticamente los agregados quedan en pass-trought. Para el tipo de estructura verificar la configuración “VC4-Structure”. • La protección varia de acuerdo con la topologia elejida, en ese caso, verificar el capítulo “Topologia y Protección” Contacto: gmediabilla@btwsa.com.ar 011-5032-0250 www.btwsa.com.ar www.datacom-telematica.com.br
