MIMO 控制

MIMO 控制. 指導老師:曾慶耀 組別:控制組 學號: M97670001 姓名:黃文煒. 一、 MIMO 在控制系統上之應用. • 控制系統含有一個控制變數與一個操作變數 → single-input, single output (SISO) 控制問題 • 在實際控制問題中,通常有多個程序變數需要被控制,同時亦有多個變數可當成操作變數 → MIMO 控制問題 例如:產品之品質與產量通常需要同時被控制 • MIMO 控制問題中存在著程序之 交互作用 :每個操作變數會影響所有的控制變數. 二、 MIMO 之轉移函數.

ringo
Download Presentation

MIMO 控制

An Image/Link below is provided (as is) to download presentation Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author. Content is provided to you AS IS for your information and personal use only. Download presentation by click this link. While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server. During download, if you can't get a presentation, the file might be deleted by the publisher.

E N D

Presentation Transcript

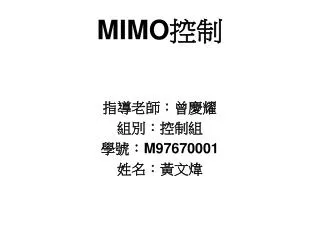

  1. MIMO控制 指導老師:曾慶耀 組別:控制組 學號:M97670001 姓名:黃文煒

  2. 一、MIMO在控制系統上之應用 • 控制系統含有一個控制變數與一個操作變數 →single-input, single output (SISO) 控制問題 • 在實際控制問題中,通常有多個程序變數需要被控制,同時亦有多個變數可當成操作變數 →MIMO 控制問題 例如:產品之品質與產量通常需要同時被控制 • MIMO 控制問題中存在著程序之交互作用:每個操作變數會影響所有的控制變數

  3. 二、MIMO之轉移函數 多輸入多輸出(MIMO)系統的描述是把轉移函數的觀念擴充為轉移函數矩陣,亦即轉移函數的表示式為矩陣的形式,而矩陣中的每一個元素仍是轉移函數。 例題:有一個系統有兩個輸入1, 2,與兩個輸出1, 2,其系統微分方程式 求系統的轉移函數。

  4. 解:令初值為零,並取拉氏轉換

  5.  在單輸入單輸出(SISO)系統中,轉移函數為一個純量函數。例如,就數學上的觀點而言,圖(a)所示的兩個串接的SISO系統,其整體系統轉移函數為Ge(s)=G2(s)G1(s)=G1(s)G2(s)。 在單輸入單輸出(SISO)系統中,轉移函數為一個純量函數。例如,就數學上的觀點而言,圖(a)所示的兩個串接的SISO系統,其整體系統轉移函數為Ge(s)=G2(s)G1(s)=G1(s)G2(s)。  但是在多輸入多輸出(MIMO)系統中,轉移函數為一個矩陣函數,由於矩陣函數的乘法無交換性,所以Ge(s)=G2(s)G1(s)≠G1(s)G2(s),如圖(b)所示。

  6. 三、MIMO與SISO之極零點 (1)SISO之極零點 線性非時變 單輸入單輸出 系統, 其轉移函數 必為一個有理函數(分子多項式之階數     不會大於分母多項式之階數) b1(s)稱為零點多項式,其根z1, z2, …, zq 稱為零點.a1(s)稱為極點多項式,其根p1, p2, …, pq稱為極點.

  7. 考慮一MIMO系統之轉移函數為 (2)MIMO之極零點 經高斯消去法後之轉移函數為 由此轉移函數可以知道 此系統之極點=-1,-1;-1 零點=-3 在將零點=-3代入原系統之轉移函數,則 ,Rank=1<2,可下降,表示零點無誤。

  8. 四、MIMO之耦合特色  考慮MIMO系統  在x(0)的條件下,輸出與輸入之間的關係,可用轉移函數G(S)描述:  每一個輸入控制著多個輸出,而每一個輸出被多少個輸入所控制,我們稱這種交互作用的現象為耦合。一般來說,控制多輸入多輸出系統是頗為困難的。

  9.  例如說一個輸入如果能找出一個控制律來,每個輸出只受一個輸入的控制,這將大大的減低其困難度,而這個過程稱之為解耦控制。 例如說一個輸入如果能找出一個控制律來,每個輸出只受一個輸入的控制,這將大大的減低其困難度,而這個過程稱之為解耦控制。 解耦合的系統可以看成是由p個獨立單變量子系統所組成。

  10. 五、MIMO系統之時域響應  考慮下列二輸入二輸出系統的轉移函數陣為  則此系統的轉移函數陣所有的元素分母多項式的最小公倍式為  將轉移函數陣寫成  則

  11. 由上列之條件可直接寫出可控制典型式

  12. 則此二輸入二輸出之時域步階響應為

  13. 報告結束
