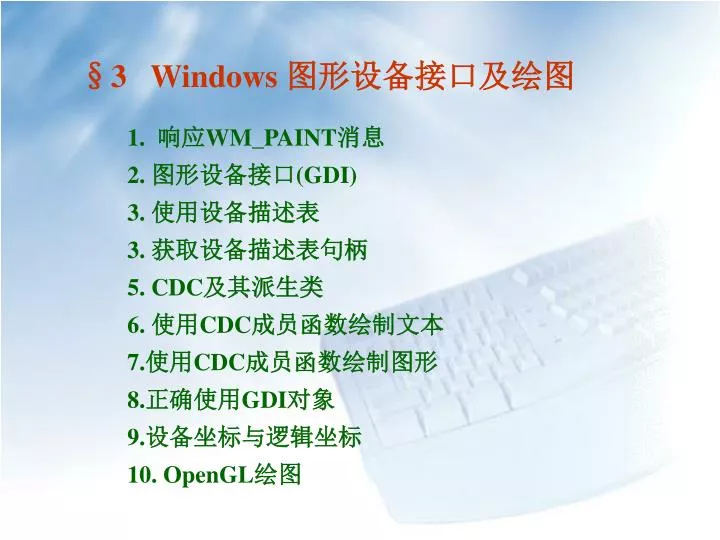

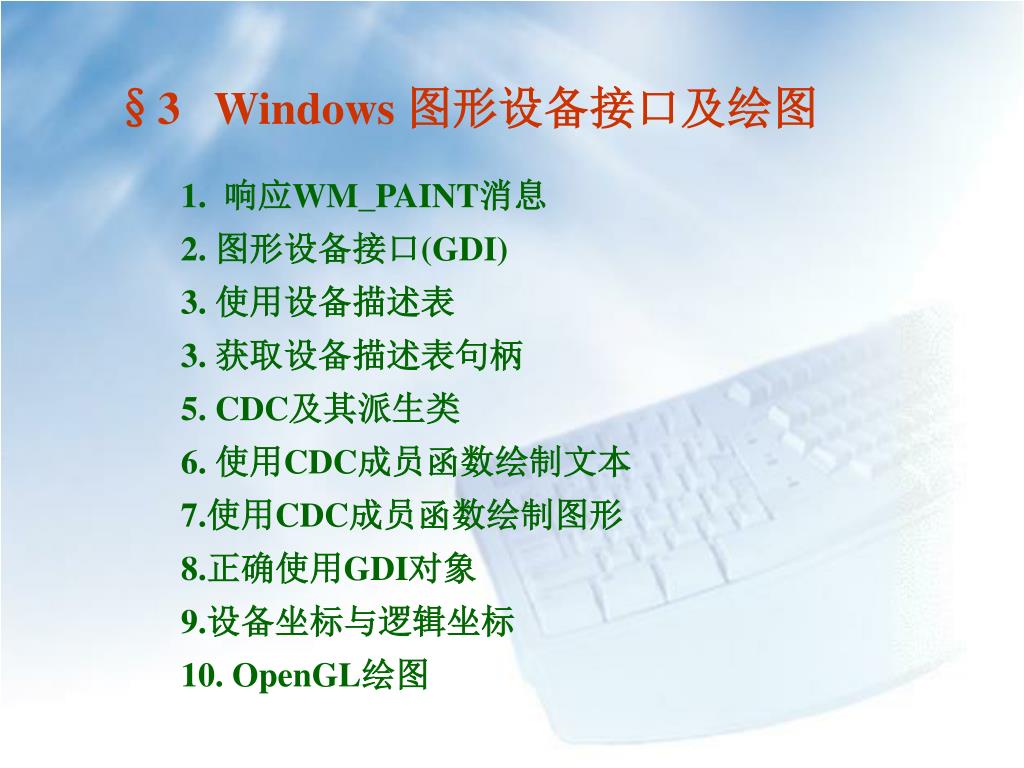

  1. §3   Windows 图形设备接口及绘图 1. 响应WM_PAINT消息 2. 图形设备接口(GDI) 3. 使用设备描述表 3. 获取设备描述表句柄 5. CDC及其派生类 6. 使用CDC成员函数绘制文本 7.使用CDC成员函数绘制图形 8.正确使用GDI对象 9.设备坐标与逻辑坐标 10. OpenGL绘图

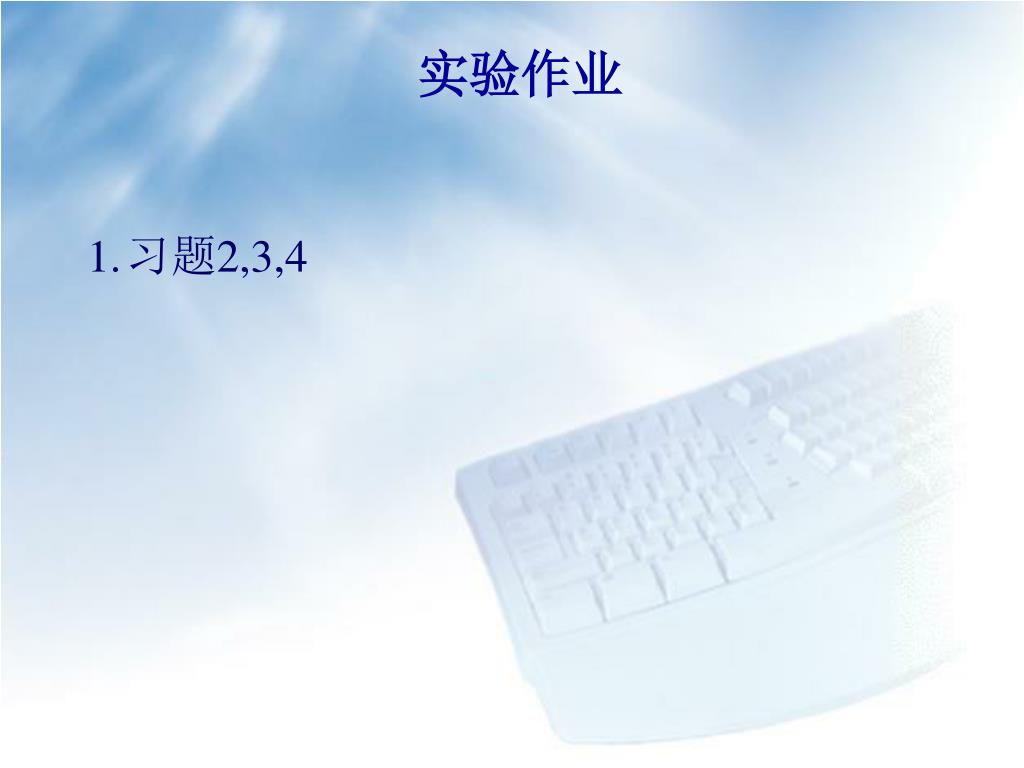

  2. 实验作业 • 习题2,3,4

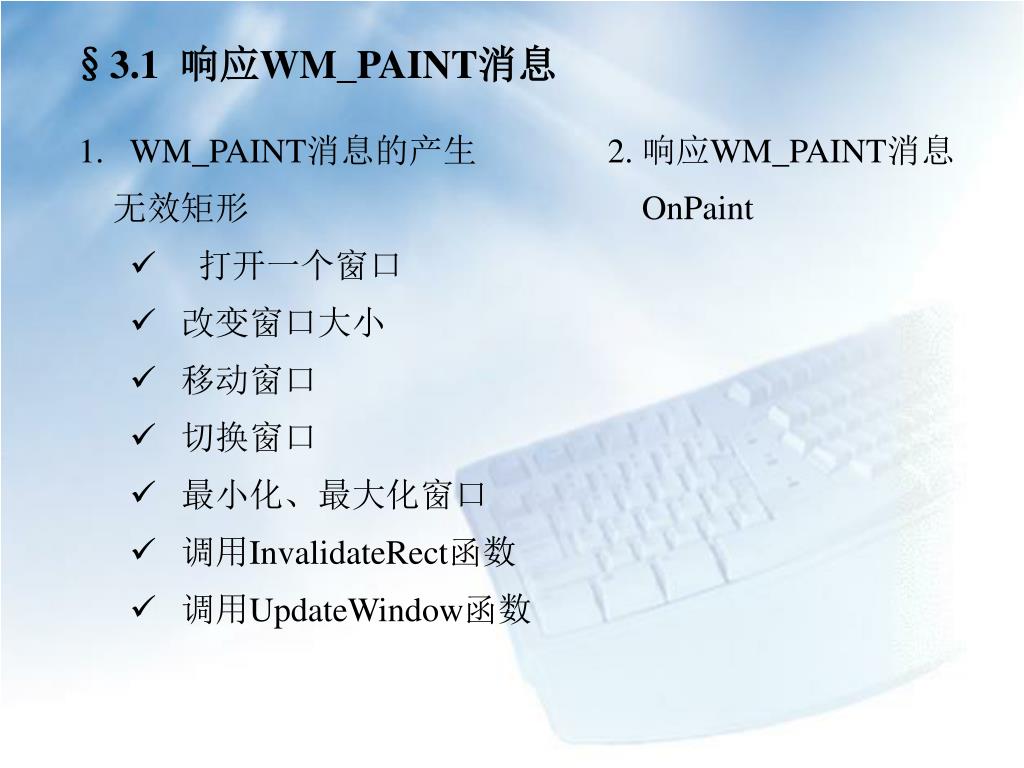

  3. §3.1 响应WM_PAINT消息 • WM_PAINT消息的产生 无效矩形 • 打开一个窗口 • 改变窗口大小 • 移动窗口 • 切换窗口 • 最小化、最大化窗口 • 调用InvalidateRect函数 • 调用UpdateWindow函数 • 2. 响应WM_PAINT消息 • OnPaint

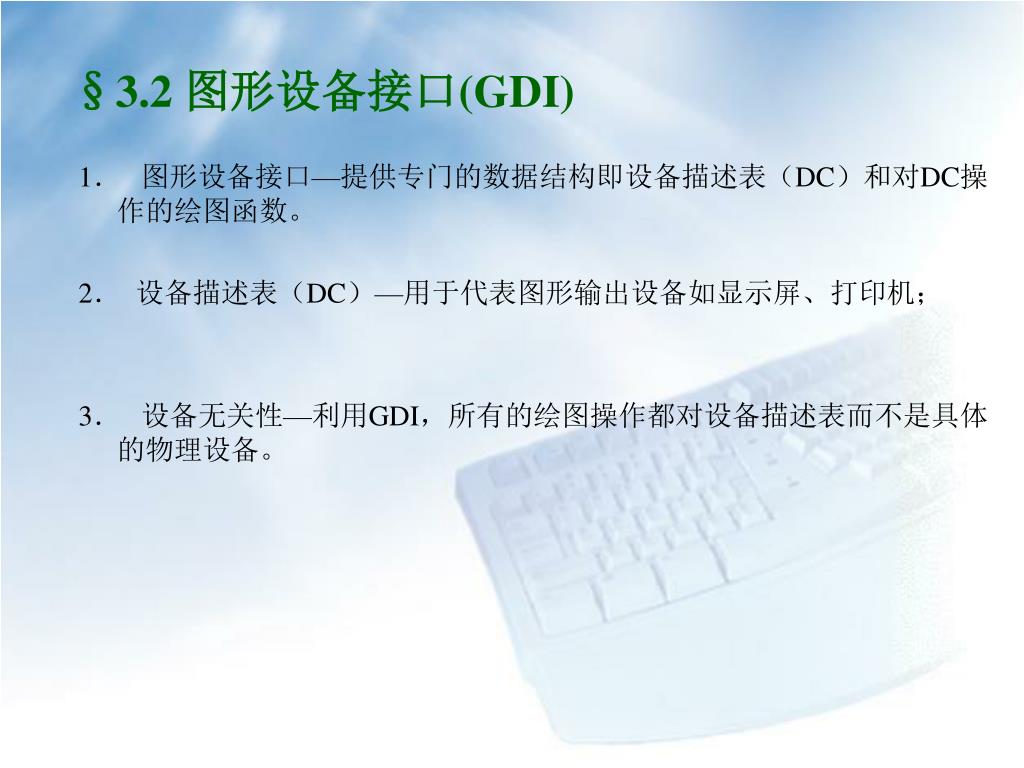

  4. §3.2 图形设备接口(GDI) 1．图形设备接口—提供专门的数据结构即设备描述表（DC）和对DC操作的绘图函数。 2．设备描述表（DC）—用于代表图形输出设备如显示屏、打印机； 3．设备无关性—利用GDI，所有的绘图操作都对设备描述表而不是具体的物理设备。

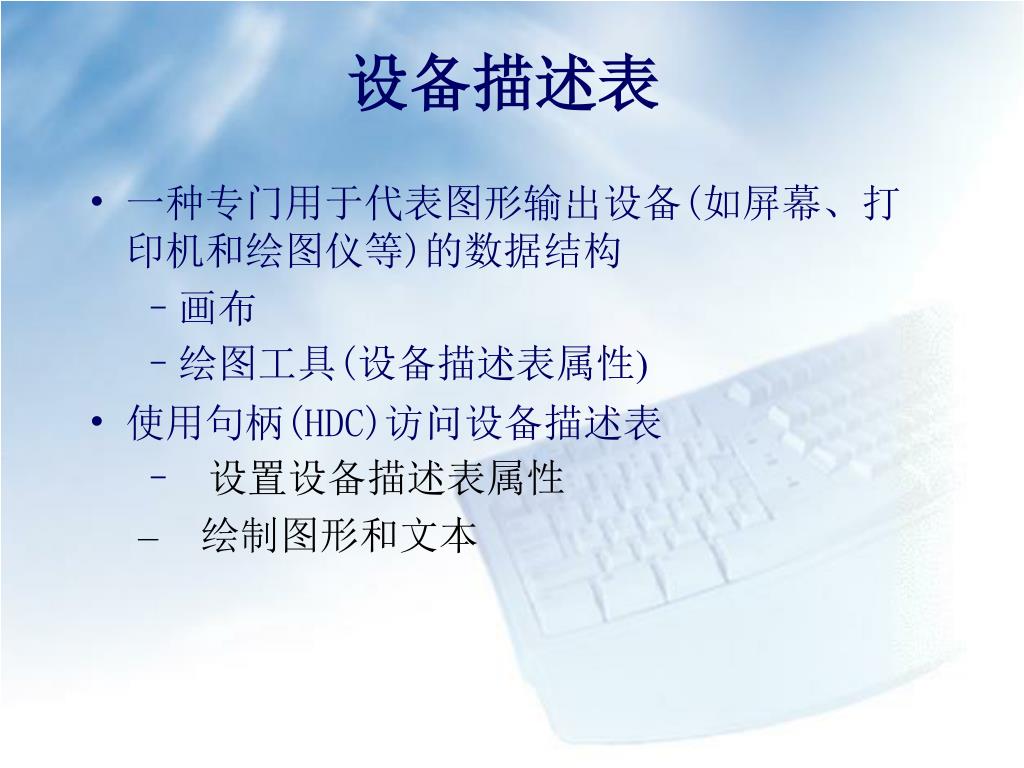

  5. 设备描述表 • 一种专门用于代表图形输出设备(如屏幕、打印机和绘图仪等)的数据结构 • 画布 • 绘图工具(设备描述表属性) • 使用句柄(HDC)访问设备描述表 • 设置设备描述表属性 • 绘制图形和文本

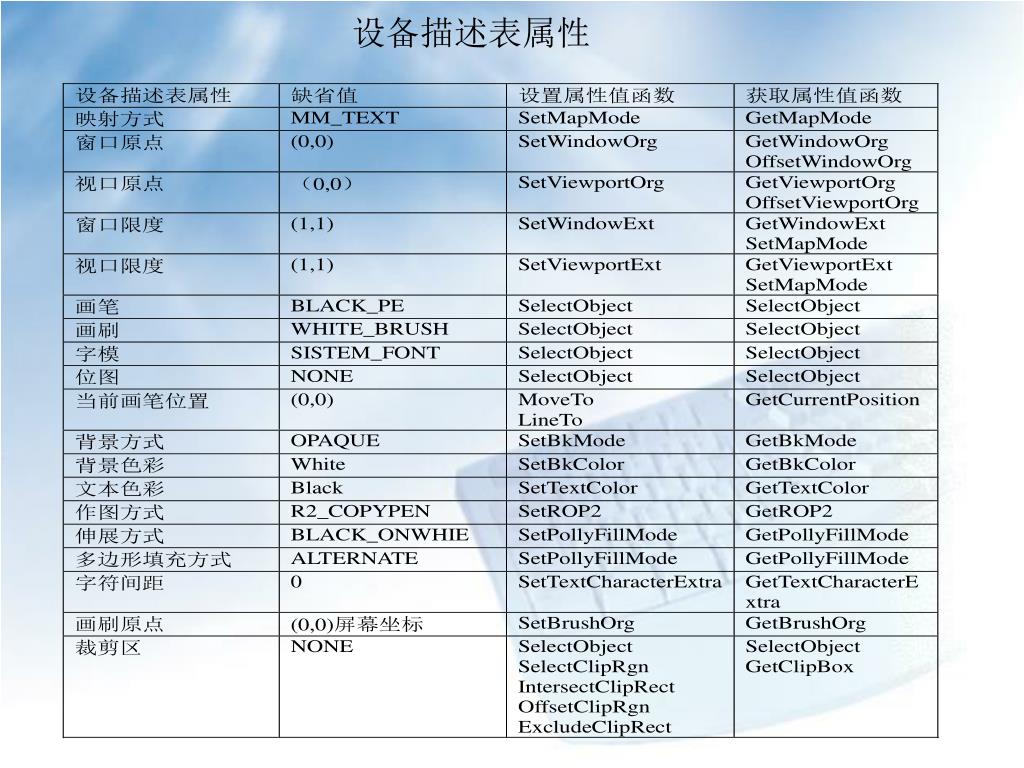

  6. 设备描述表属性

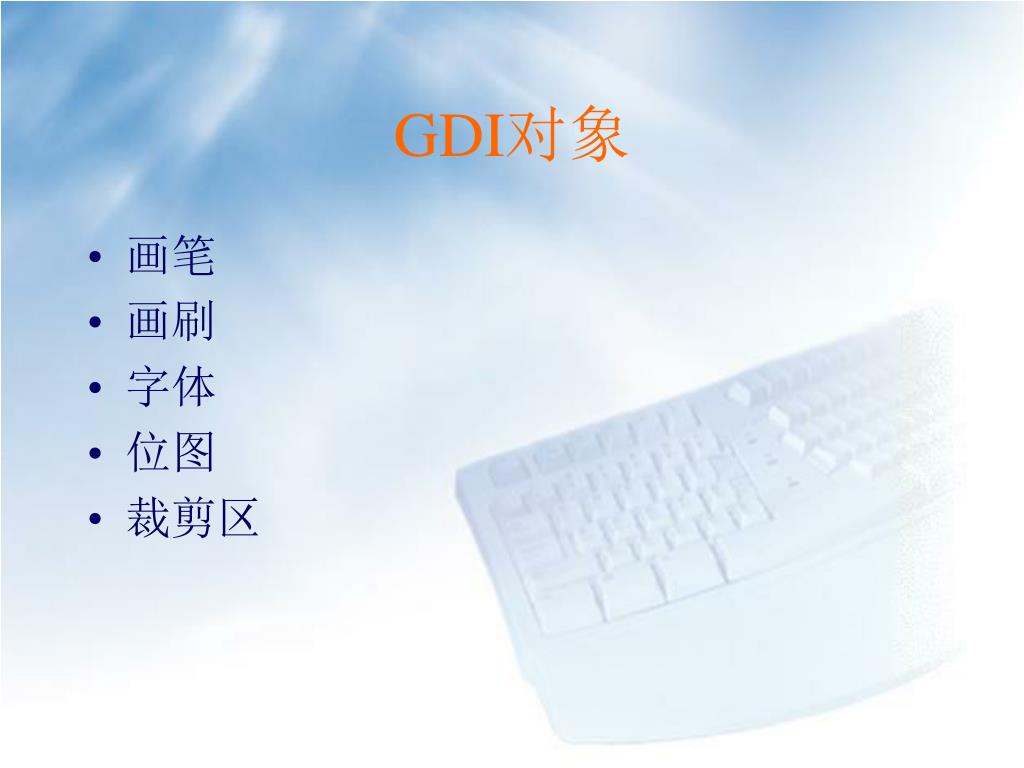

  7. GDI对象 • 画笔 • 画刷 • 字体 • 位图 • 裁剪区

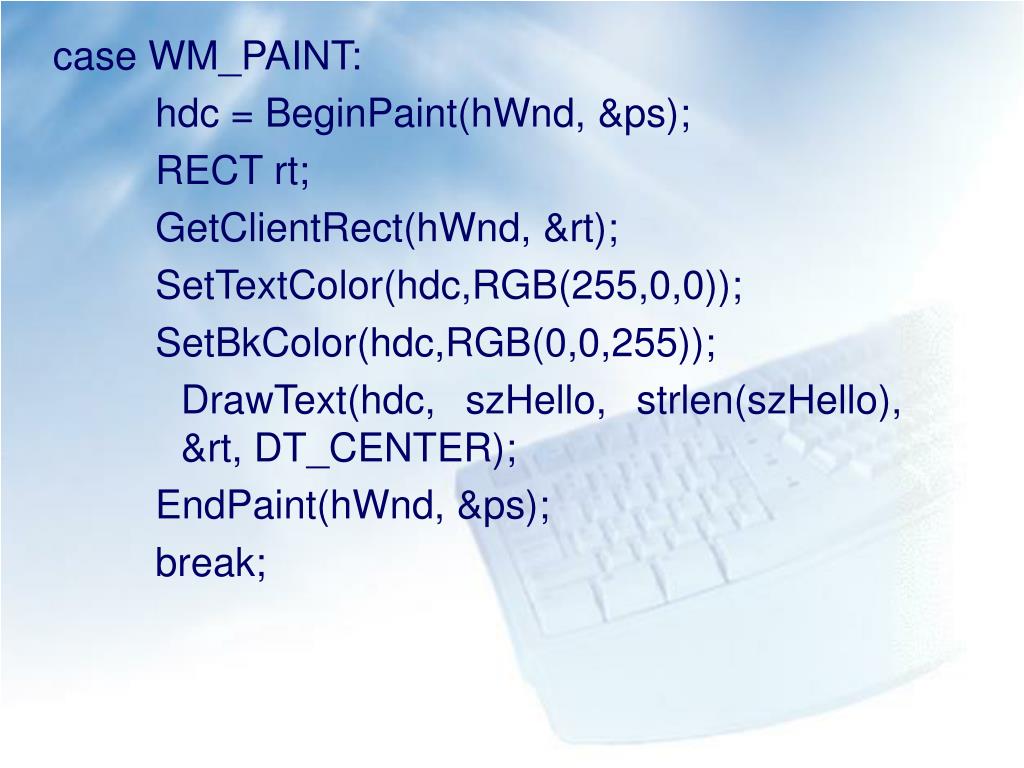

  8. case WM_PAINT: hdc = BeginPaint(hWnd, &ps); RECT rt; GetClientRect(hWnd, &rt); SetTextColor(hdc,RGB(255,0,0)); SetBkColor(hdc,RGB(0,0,255)); DrawText(hdc, szHello, strlen(szHello), &rt, DT_CENTER); EndPaint(hWnd, &ps); break;

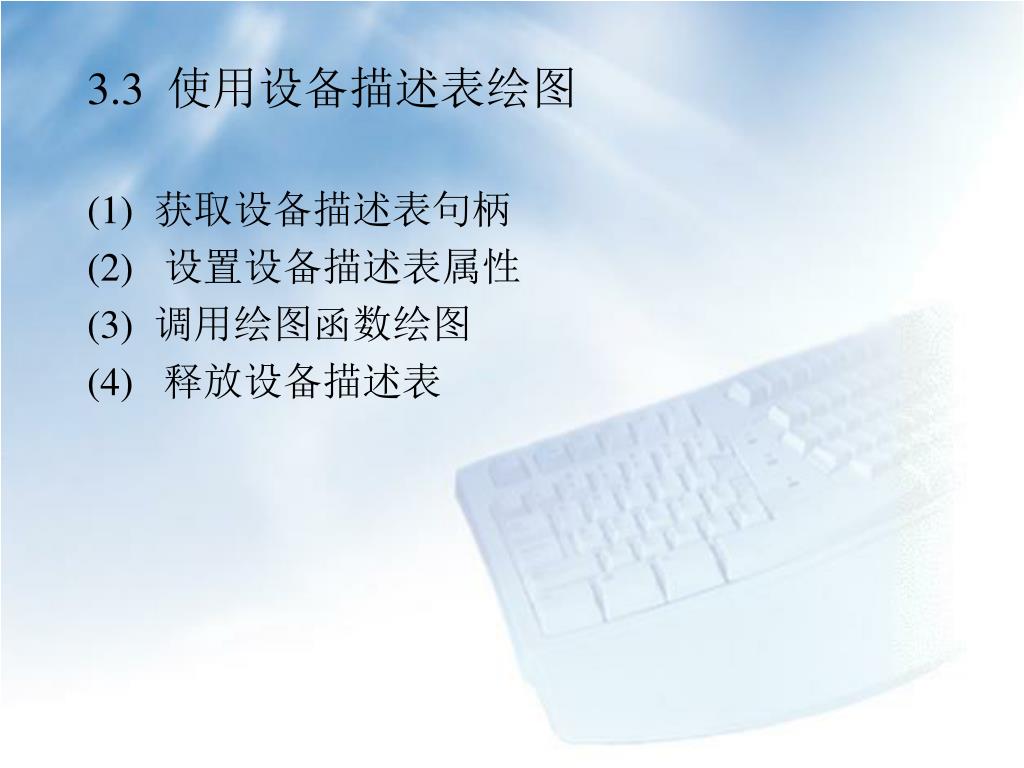

  9. 3.3 使用设备描述表绘图 (1)获取设备描述表句柄 (2)设置设备描述表属性 (3)调用绘图函数绘图 (4)释放设备描述表

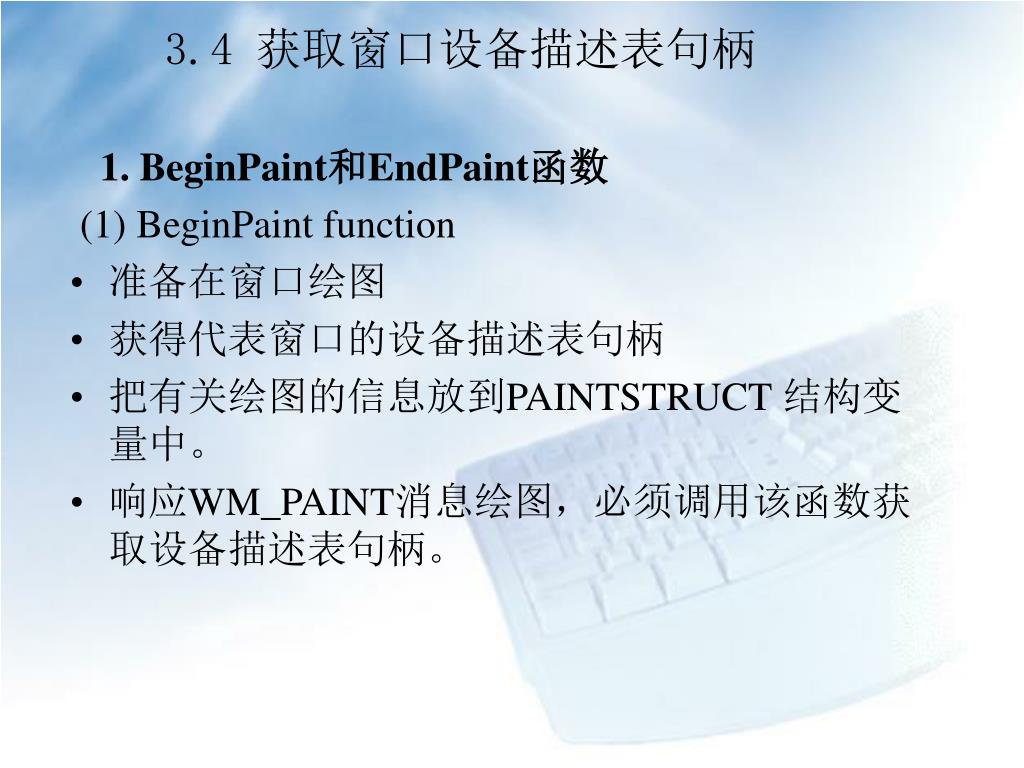

  10. 3.4 获取窗口设备描述表句柄 1. BeginPaint和EndPaint函数 (1) BeginPaint function • 准备在窗口绘图 • 获得代表窗口的设备描述表句柄 • 把有关绘图的信息放到PAINTSTRUCT 结构变量中。 • 响应WM_PAINT消息绘图，必须调用该函数获取设备描述表句柄。

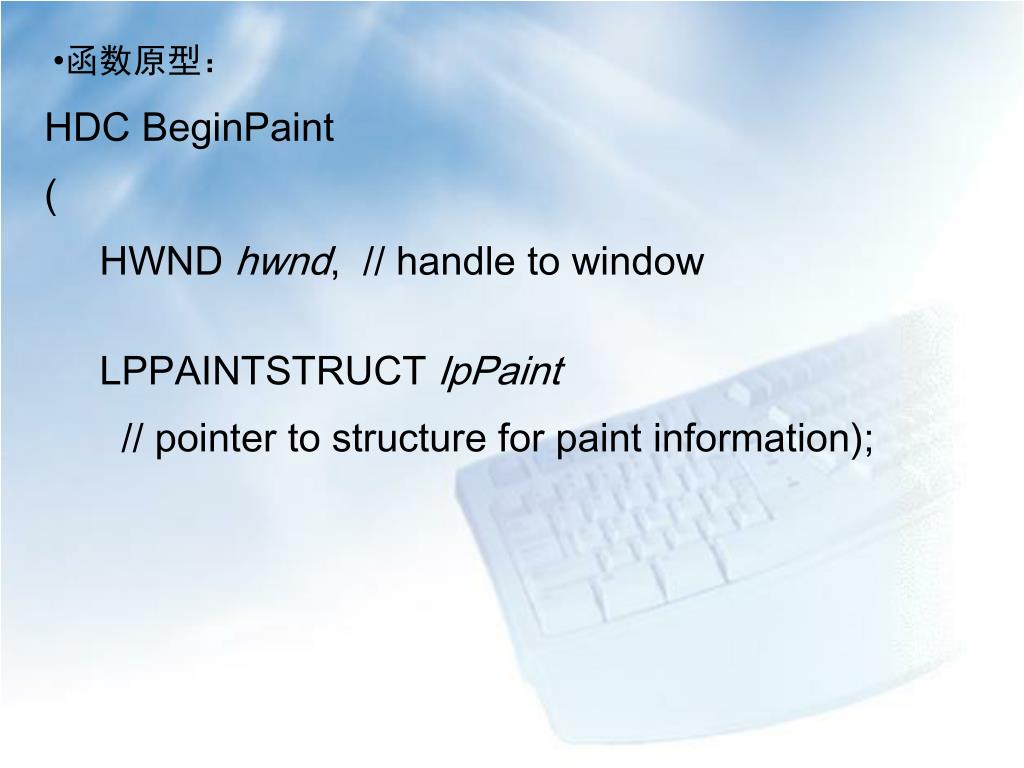

  11. 函数原型： HDC BeginPaint ( HWND hwnd, // handle to window LPPAINTSTRUCT lpPaint // pointer to structure for paint information);

  12. PAINTSTRUCT • typedef struct tagPAINTSTRUCT { • HDC hdc; • BOOL fErase; • RECT rcPaint; • BOOL fRestore; • BOOL fIncUpdate; • BYTE rgbReserved[32]; • } PAINTSTRUCT

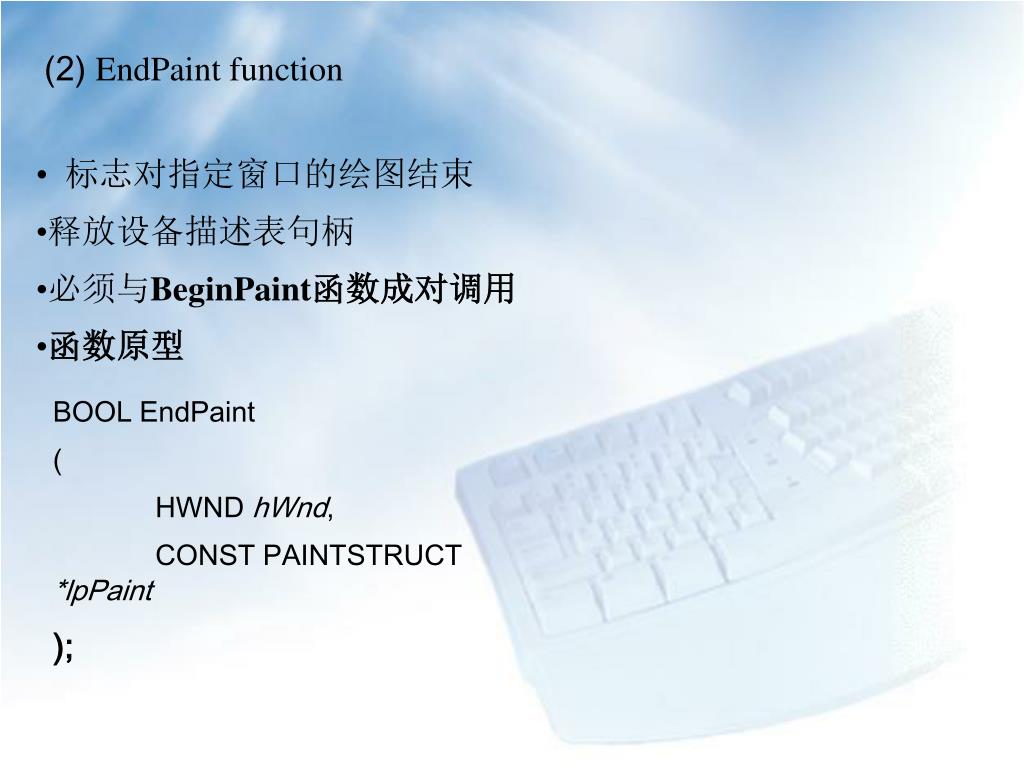

  13. (2) EndPaint function • 标志对指定窗口的绘图结束 • 释放设备描述表句柄 • 必须与BeginPaint函数成对调用 • 函数原型 BOOL EndPaint ( HWND hWnd, CONST PAINTSTRUCT *lpPaint );

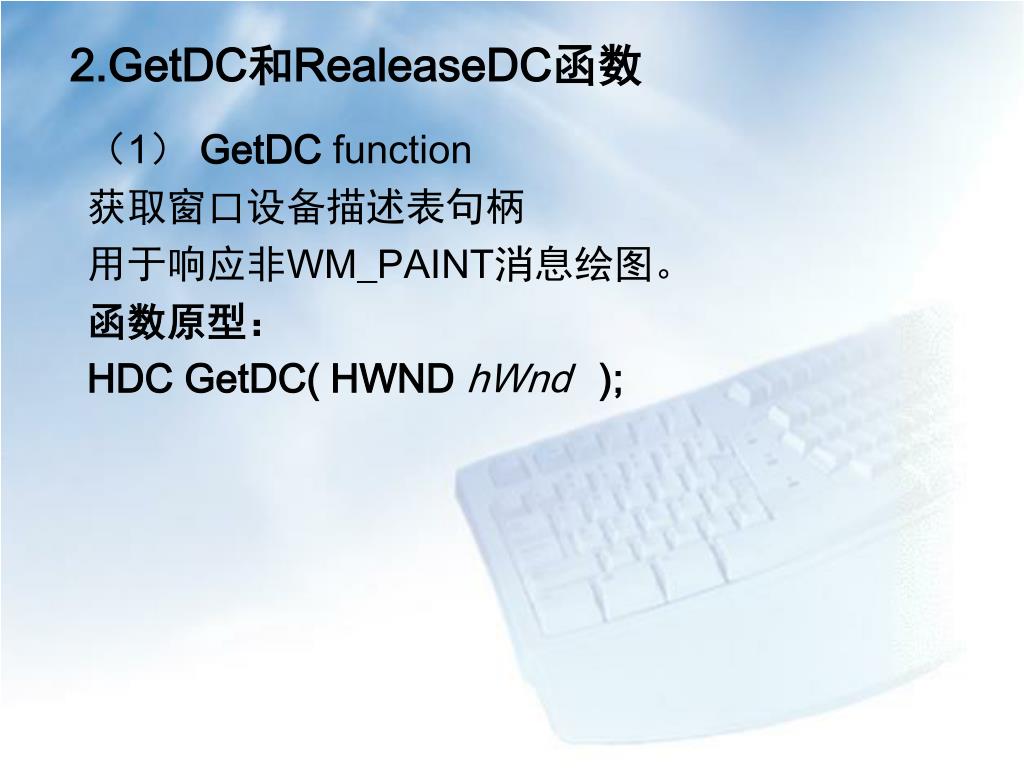

  14. 2.GetDC和RealeaseDC函数 （1） GetDC function 获取窗口设备描述表句柄 用于响应非WM_PAINT消息绘图。 函数原型： HDC GetDC( HWND hWnd );

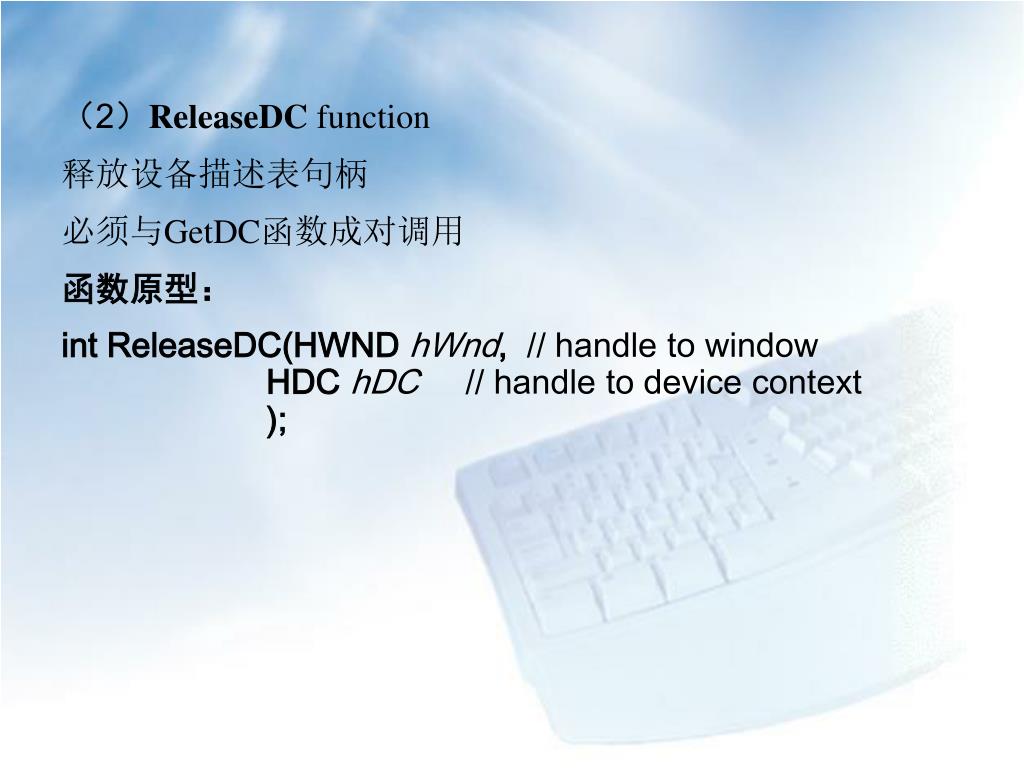

  15. （2）ReleaseDC function 释放设备描述表句柄 必须与GetDC函数成对调用 函数原型： int ReleaseDC(HWND hWnd, // handle to window HDC hDC // handle to device context );

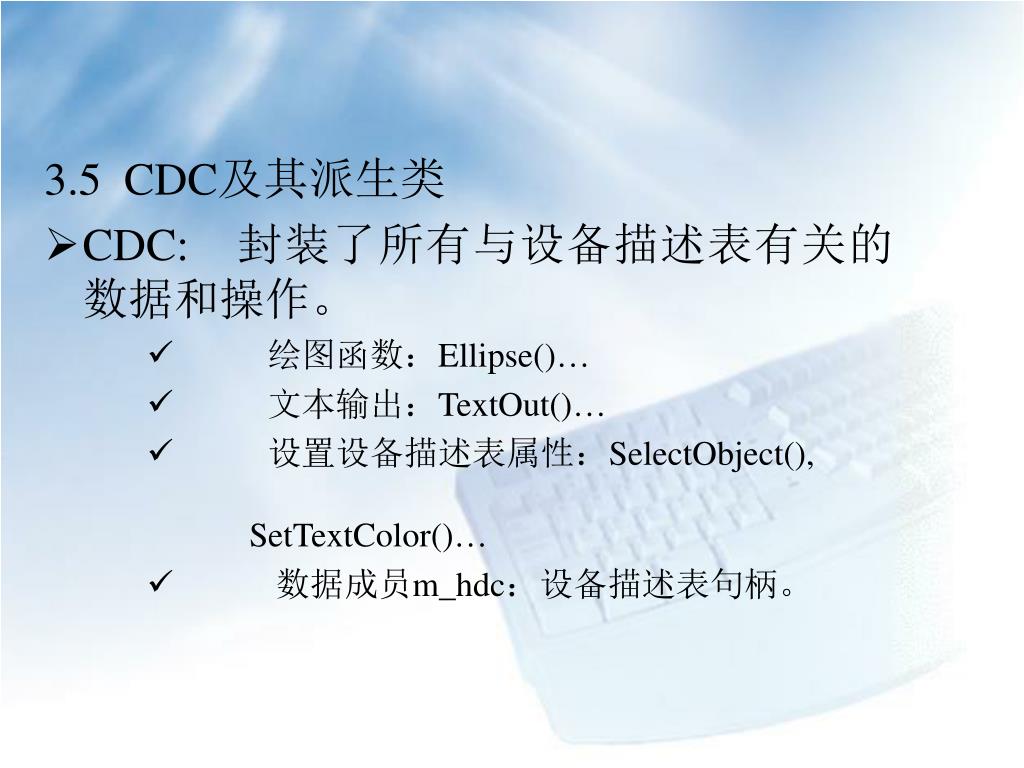

  16. 3.5 CDC及其派生类 • CDC: 封装了所有与设备描述表有关的数据和操作。 • 绘图函数：Ellipse()… • 文本输出：TextOut()… • 设置设备描述表属性：SelectObject(), SetTextColor()… • 数据成员m_hdc：设备描述表句柄。

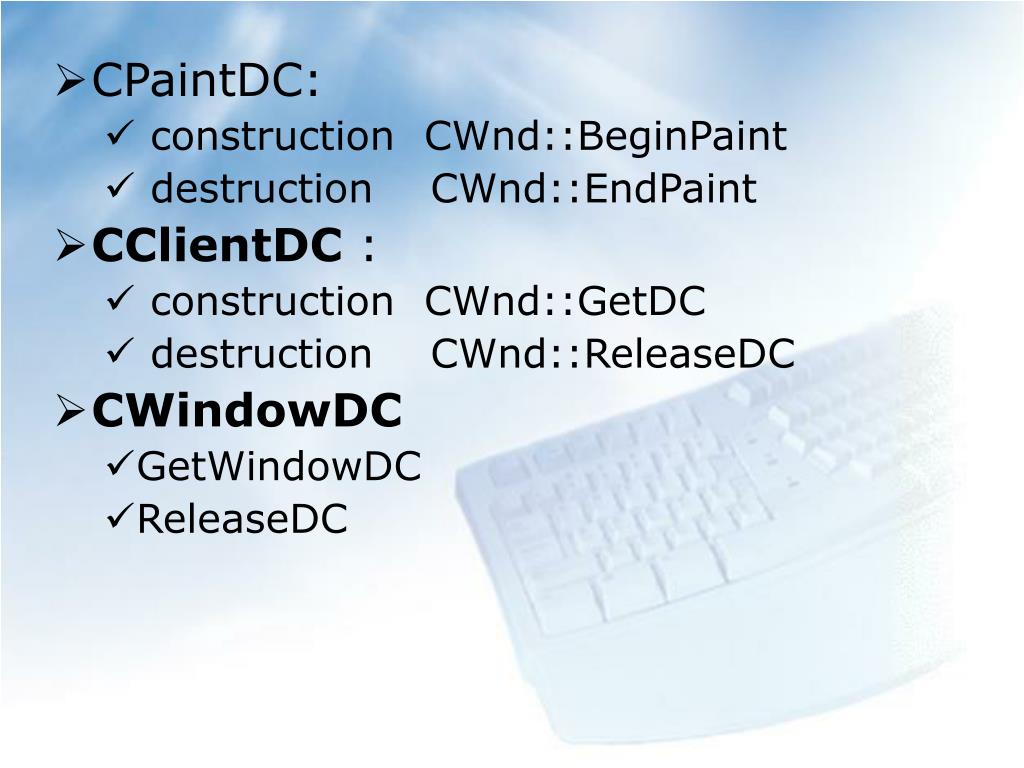

  17. CPaintDC: • construction CWnd::BeginPaint • destruction CWnd::EndPaint • CClientDC : • construction CWnd::GetDC • destruction CWnd::ReleaseDC • CWindowDC • GetWindowDC • ReleaseDC

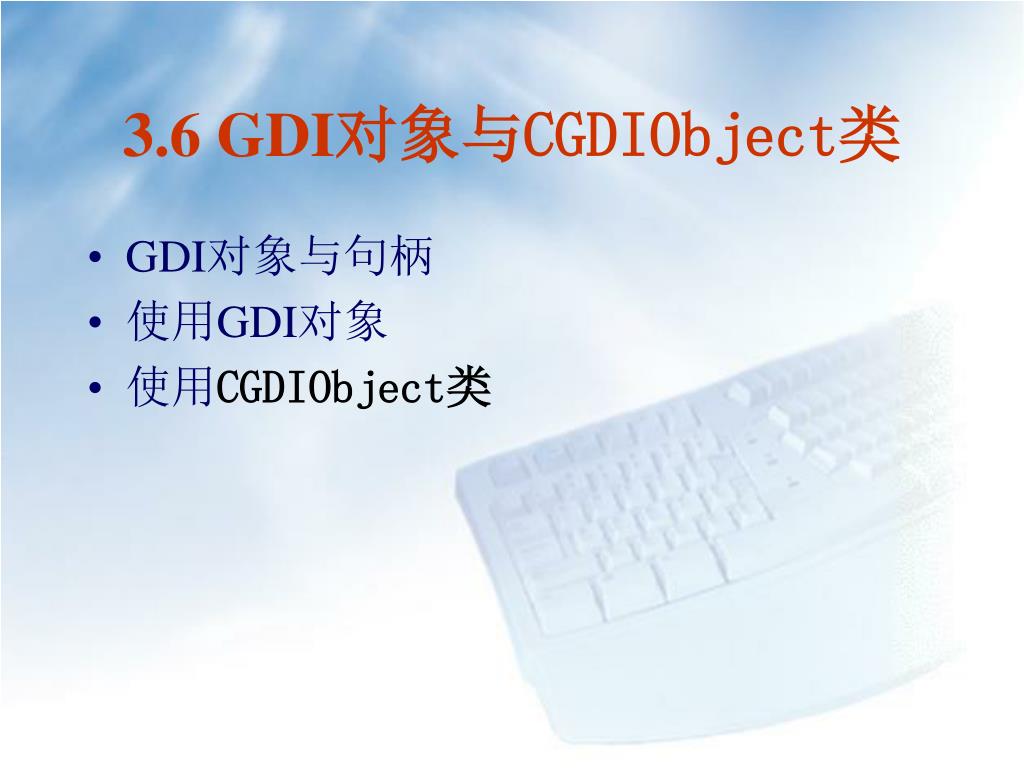

  18. 3.6 GDI对象与CGDIObject类 • GDI对象与句柄 • 使用GDI对象 • 使用CGDIObject类

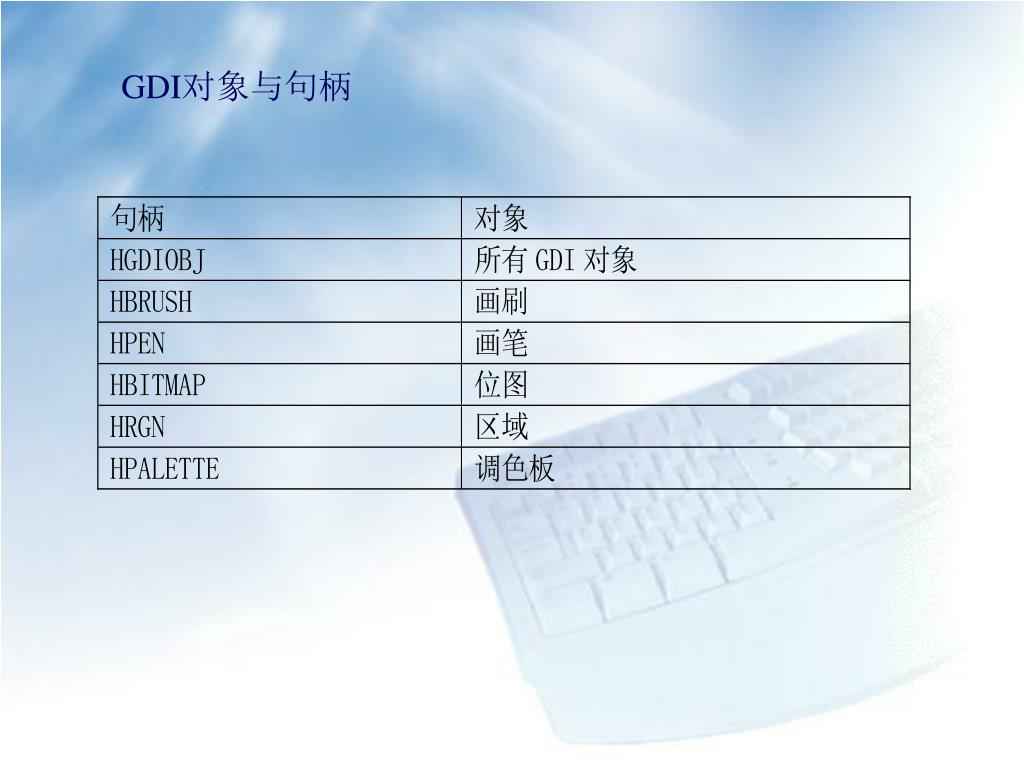

  19. GDI对象与句柄

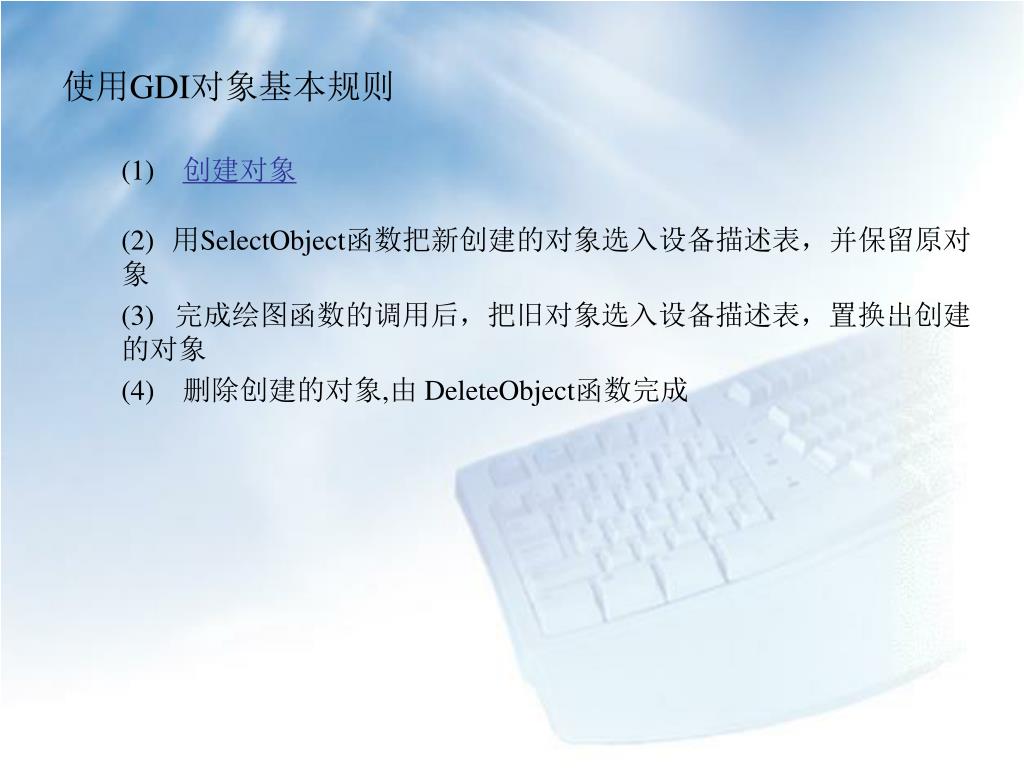

  20. 使用GDI对象基本规则 (1)创建对象 (2)用SelectObject函数把新创建的对象选入设备描述表，并保留原对象 (3)完成绘图函数的调用后，把旧对象选入设备描述表，置换出创建的对象 (4)删除创建的对象,由 DeleteObject函数完成

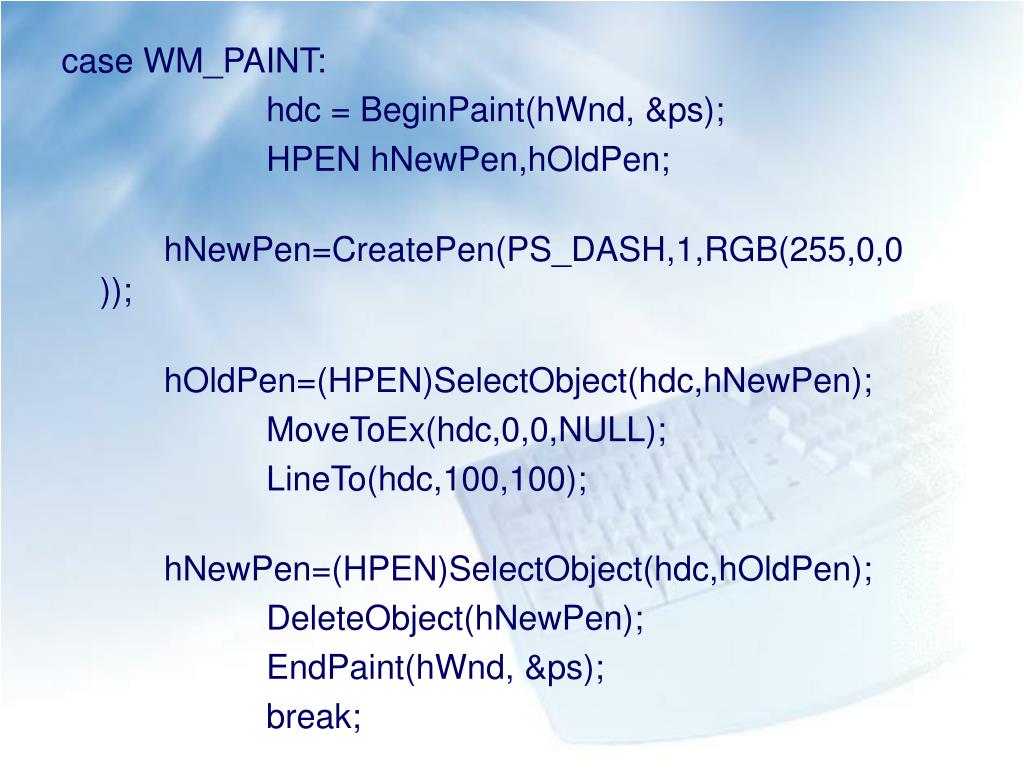

  21. case WM_PAINT: hdc = BeginPaint(hWnd, &ps); HPEN hNewPen,hOldPen; hNewPen=CreatePen(PS_DASH,1,RGB(255,0,0)); hOldPen=(HPEN)SelectObject(hdc,hNewPen); MoveToEx(hdc,0,0,NULL); LineTo(hdc,100,100); hNewPen=(HPEN)SelectObject(hdc,hOldPen); DeleteObject(hNewPen); EndPaint(hWnd, &ps); break;

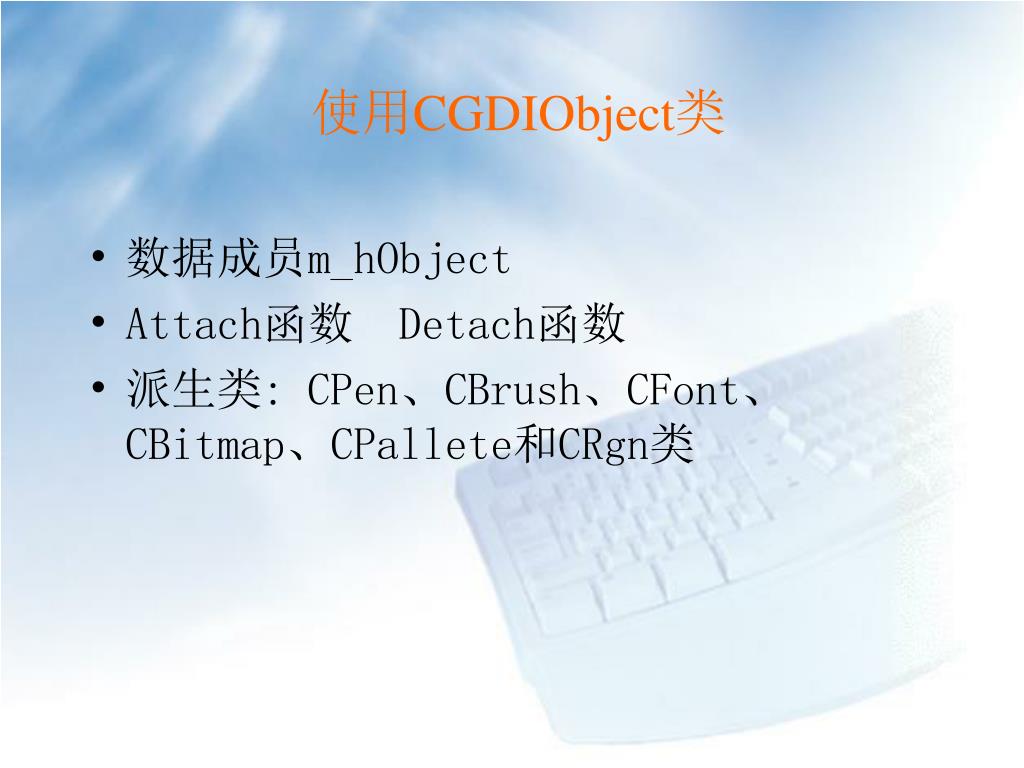

  22. 使用CGDIObject类 • 数据成员m_hObject • Attach函数 Detach函数 • 派生类: CPen、CBrush、CFont、CBitmap、CPallete和CRgn类

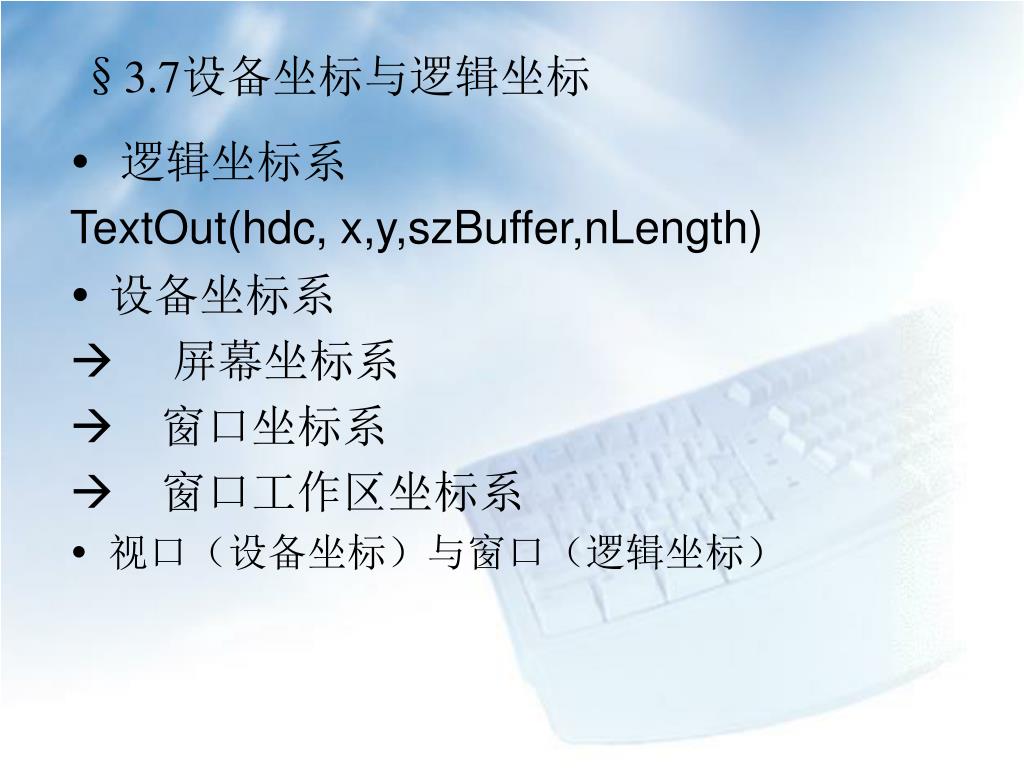

  23. §3.7设备坐标与逻辑坐标 • 逻辑坐标系 TextOut(hdc, x,y,szBuffer,nLength) • 设备坐标系 • 屏幕坐标系 • 窗口坐标系 • 窗口工作区坐标系 • 视口（设备坐标）与窗口（逻辑坐标）

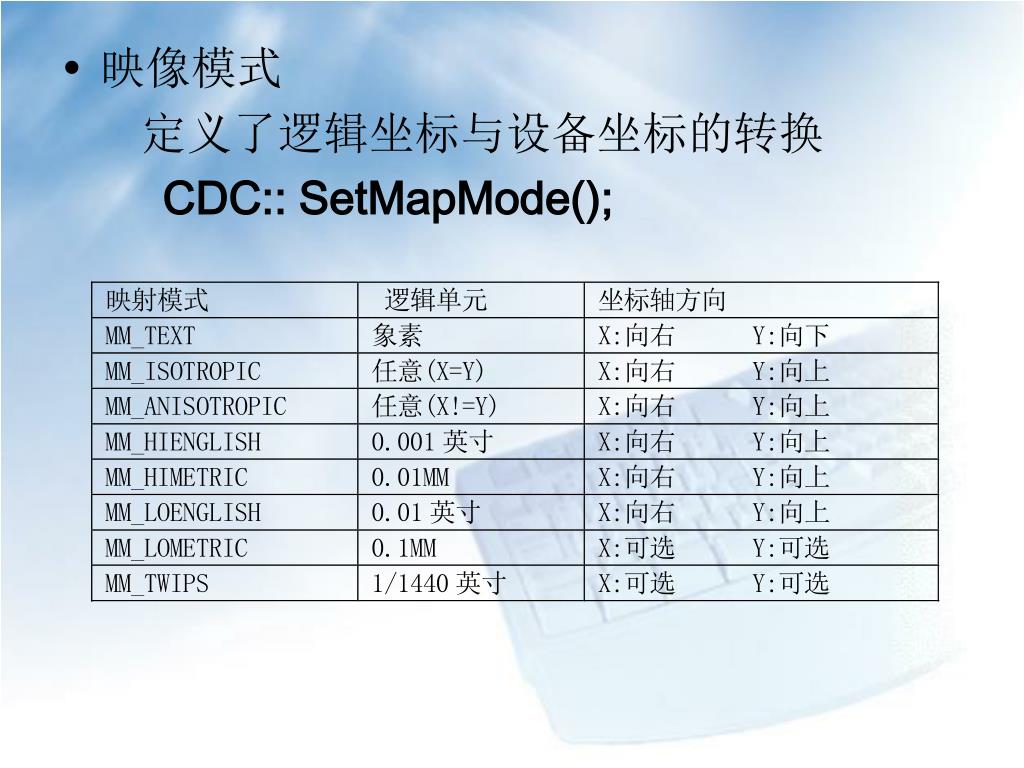

  24. 映像模式 定义了逻辑坐标与设备坐标的转换 CDC:: SetMapMode();

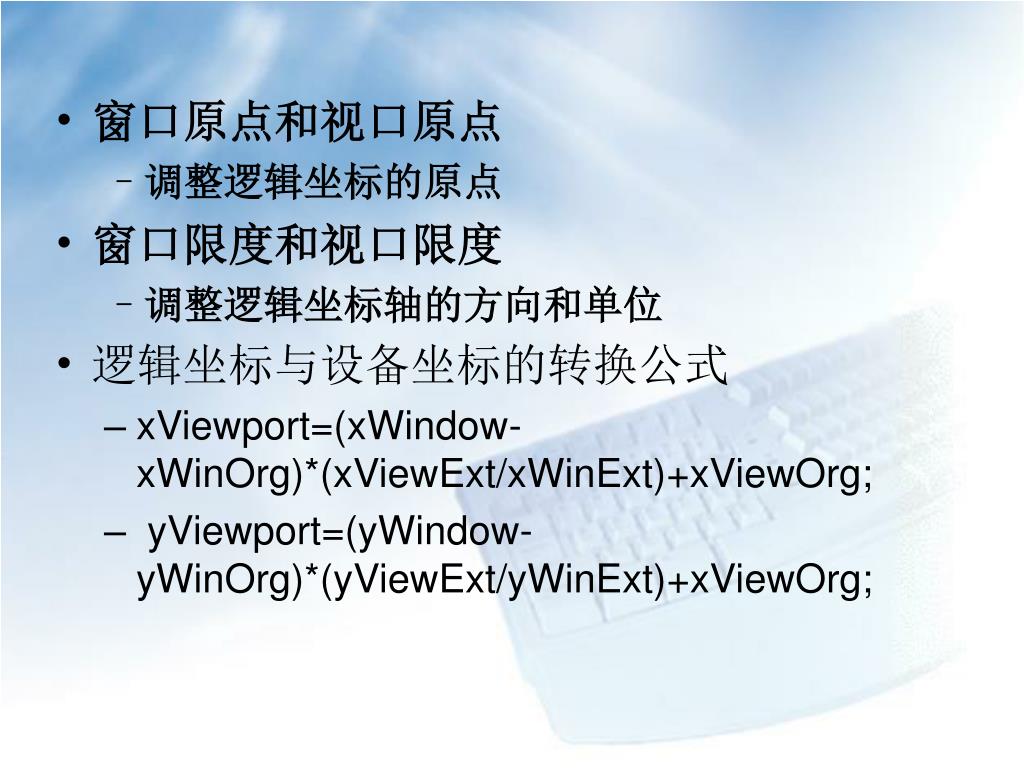

  25. 窗口原点和视口原点 • 调整逻辑坐标的原点 • 窗口限度和视口限度 • 调整逻辑坐标轴的方向和单位 • 逻辑坐标与设备坐标的转换公式 • xViewport=(xWindow-xWinOrg)*(xViewExt/xWinExt)+xViewOrg; • yViewport=(yWindow-yWinOrg)*(yViewExt/yWinExt)+xViewOrg;

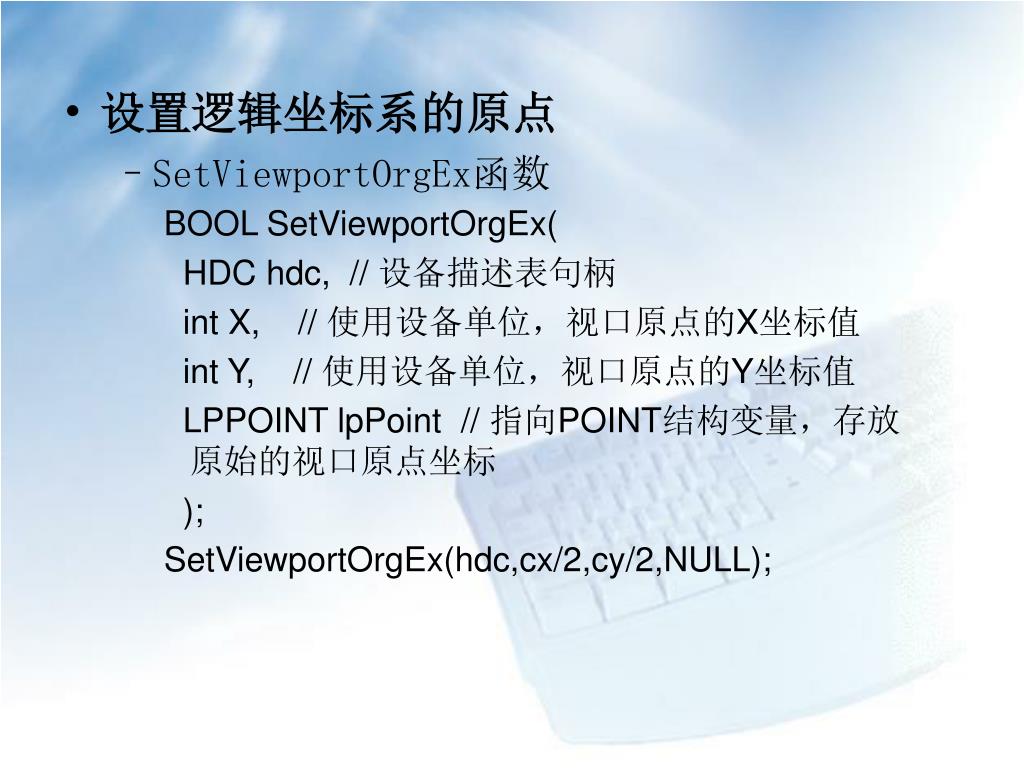

  26. 设置逻辑坐标系的原点 • SetViewportOrgEx函数 BOOL SetViewportOrgEx( HDC hdc, // 设备描述表句柄 int X, // 使用设备单位，视口原点的X坐标值 int Y, // 使用设备单位，视口原点的Y坐标值 LPPOINT lpPoint // 指向POINT结构变量，存放原始的视口原点坐标 ); SetViewportOrgEx(hdc,cx/2,cy/2,NULL);

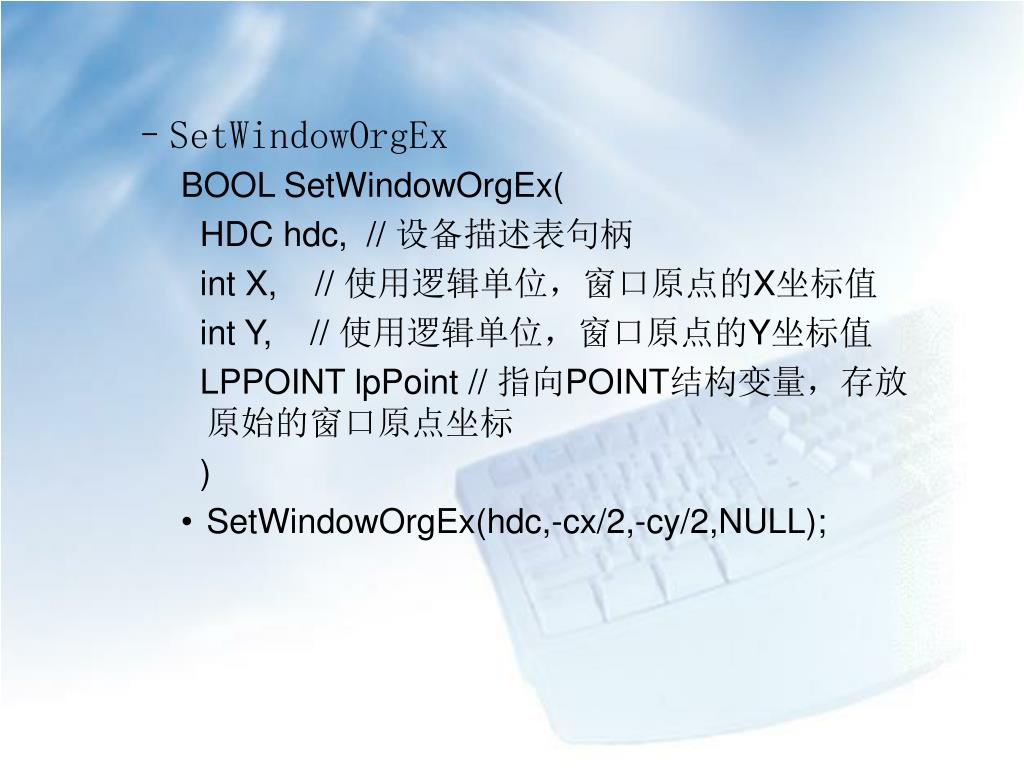

  27. SetWindowOrgEx BOOL SetWindowOrgEx( HDC hdc, // 设备描述表句柄 int X, // 使用逻辑单位，窗口原点的X坐标值 int Y, // 使用逻辑单位，窗口原点的Y坐标值 LPPOINT lpPoint // 指向POINT结构变量，存放原始的窗口原点坐标 ) • SetWindowOrgEx(hdc,-cx/2,-cy/2,NULL);

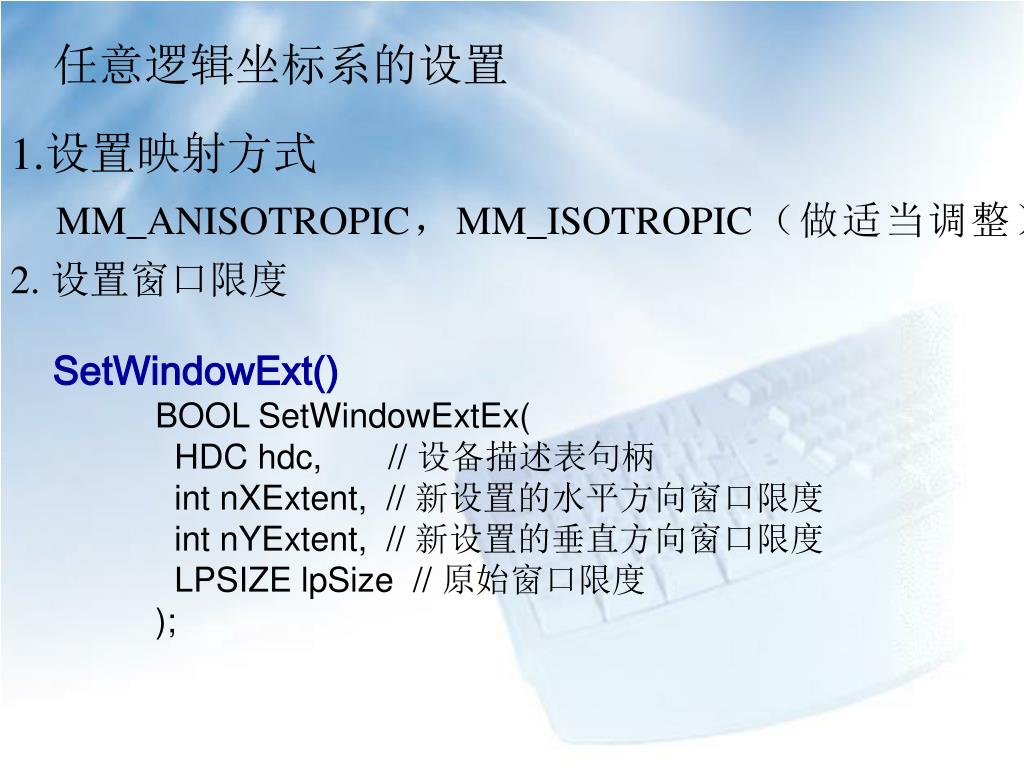

  28. 任意逻辑坐标系的设置 1.设置映射方式 MM_ANISOTROPIC，MM_ISOTROPIC（做适当调整） 2. 设置窗口限度 • SetWindowExt() • BOOL SetWindowExtEx( • HDC hdc, // 设备描述表句柄 • int nXExtent, // 新设置的水平方向窗口限度 • int nYExtent, // 新设置的垂直方向窗口限度 • LPSIZE lpSize // 原始窗口限度 • );

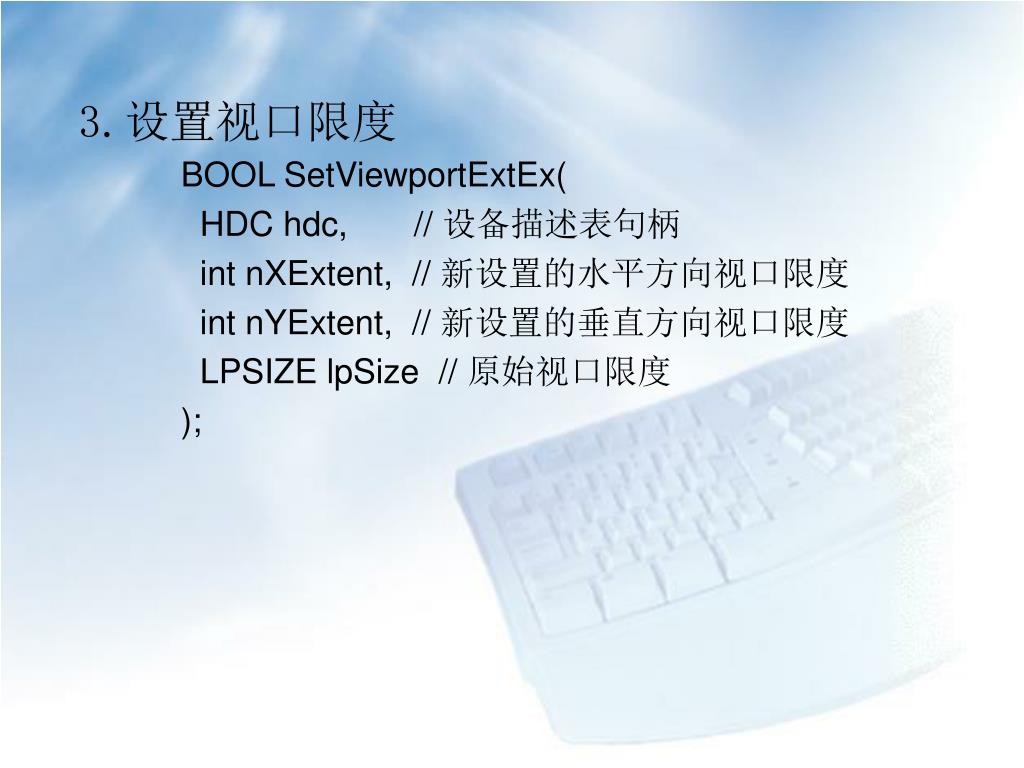

  29. 3.设置视口限度 BOOL SetViewportExtEx( HDC hdc, // 设备描述表句柄 int nXExtent, // 新设置的水平方向视口限度 int nYExtent, // 新设置的垂直方向视口限度 LPSIZE lpSize // 原始视口限度 );

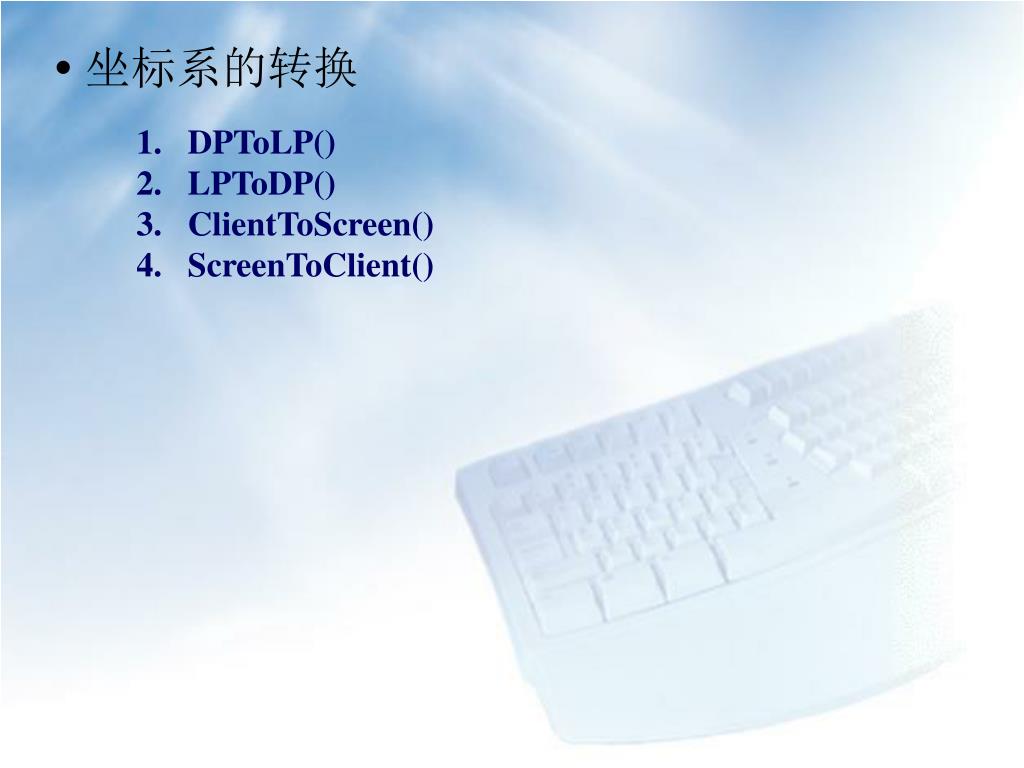

  30. 坐标系的转换 • DPToLP() • LPToDP() • ClientToScreen() • ScreenToClient()

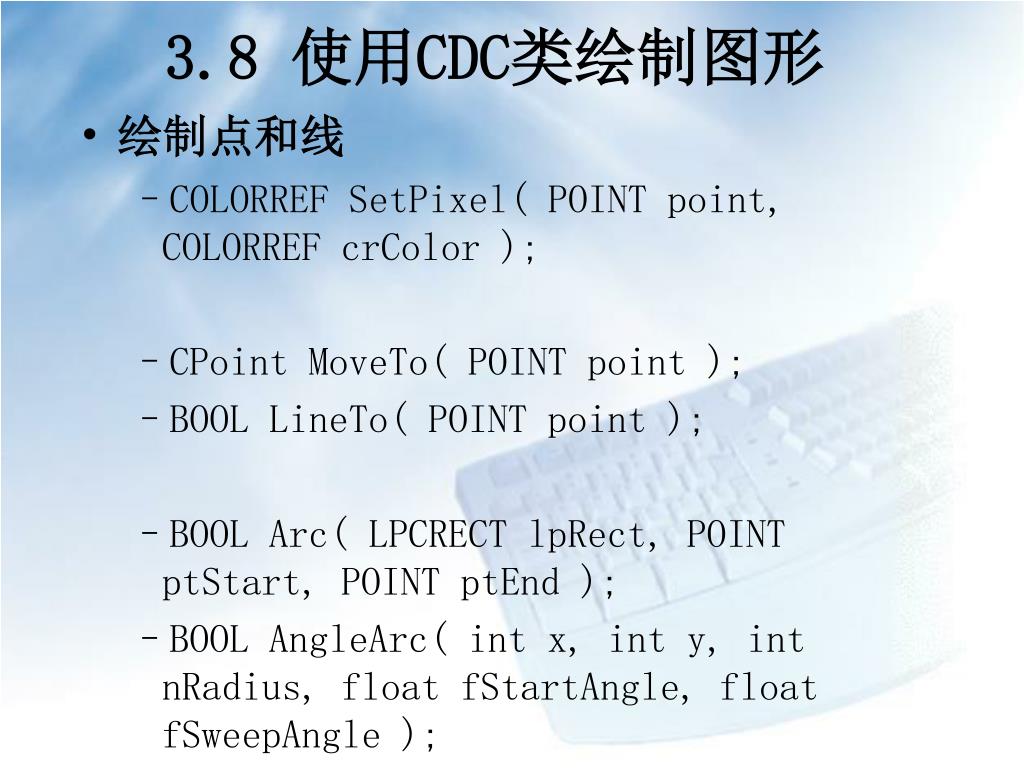

  31. 3.8 使用CDC类绘制图形 • 绘制点和线 • COLORREF SetPixel( POINT point, COLORREF crColor ); • CPoint MoveTo( POINT point ); • BOOL LineTo( POINT point ); • BOOL Arc( LPCRECT lpRect, POINT ptStart, POINT ptEnd ); • BOOL AngleArc( int x, int y, int nRadius, float fStartAngle, float fSweepAngle );

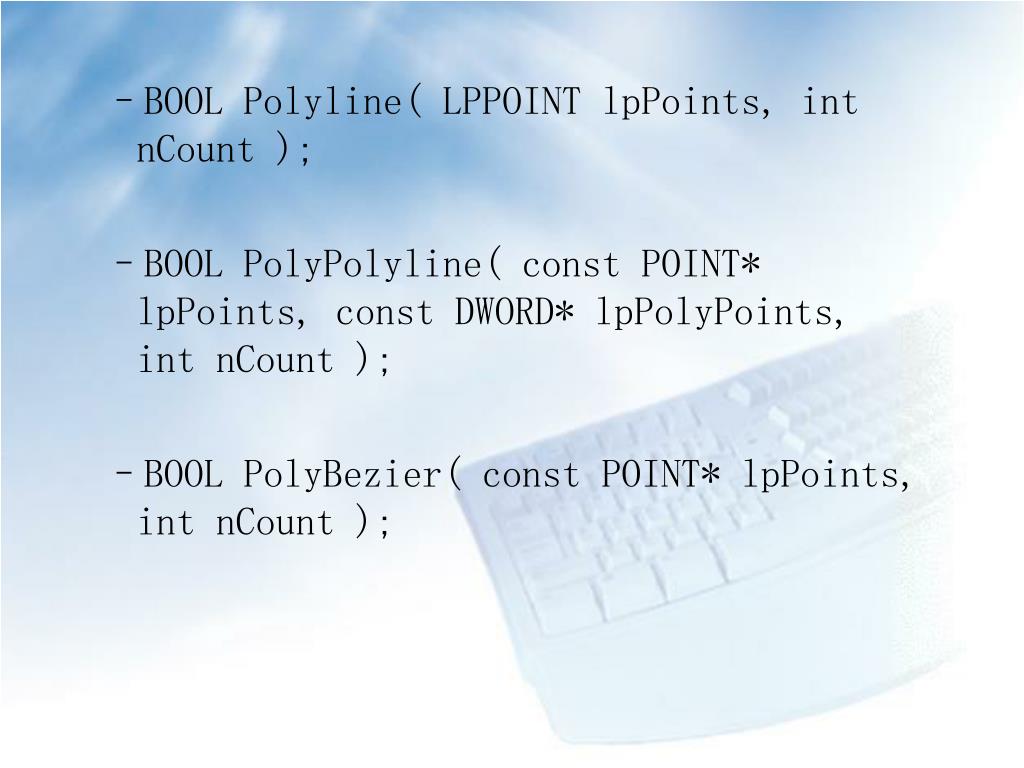

  32. BOOL Polyline( LPPOINT lpPoints, int nCount ); • BOOL PolyPolyline( const POINT* lpPoints, const DWORD* lpPolyPoints, int nCount ); • BOOL PolyBezier( const POINT* lpPoints, int nCount );

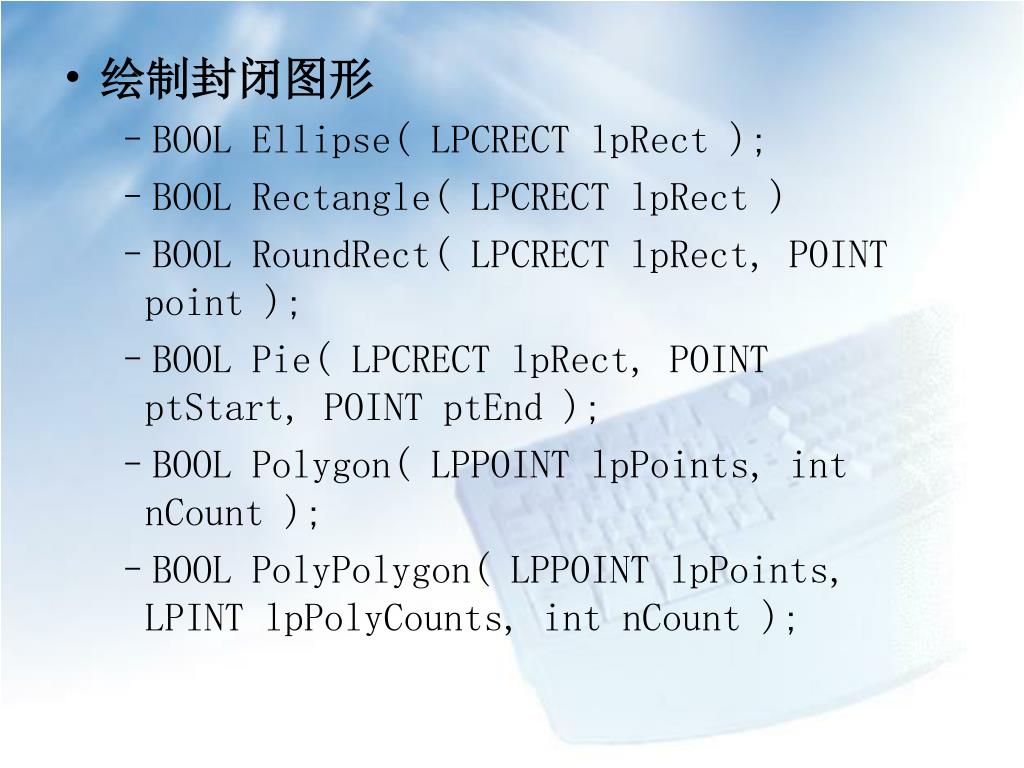

  33. 绘制封闭图形 • BOOL Ellipse( LPCRECT lpRect ); • BOOL Rectangle( LPCRECT lpRect ) • BOOL RoundRect( LPCRECT lpRect, POINT point ); • BOOL Pie( LPCRECT lpRect, POINT ptStart, POINT ptEnd ); • BOOL Polygon( LPPOINT lpPoints, int nCount ); • BOOL PolyPolygon( LPPOINT lpPoints, LPINT lpPolyCounts, int nCount );

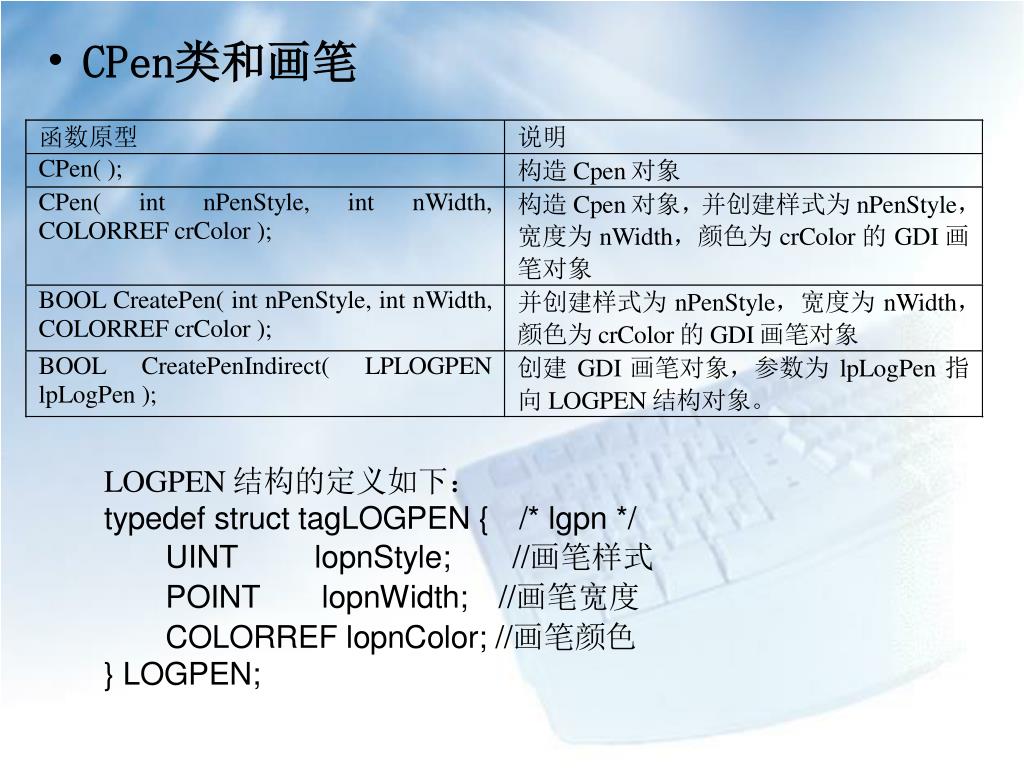

  34. CPen类和画笔

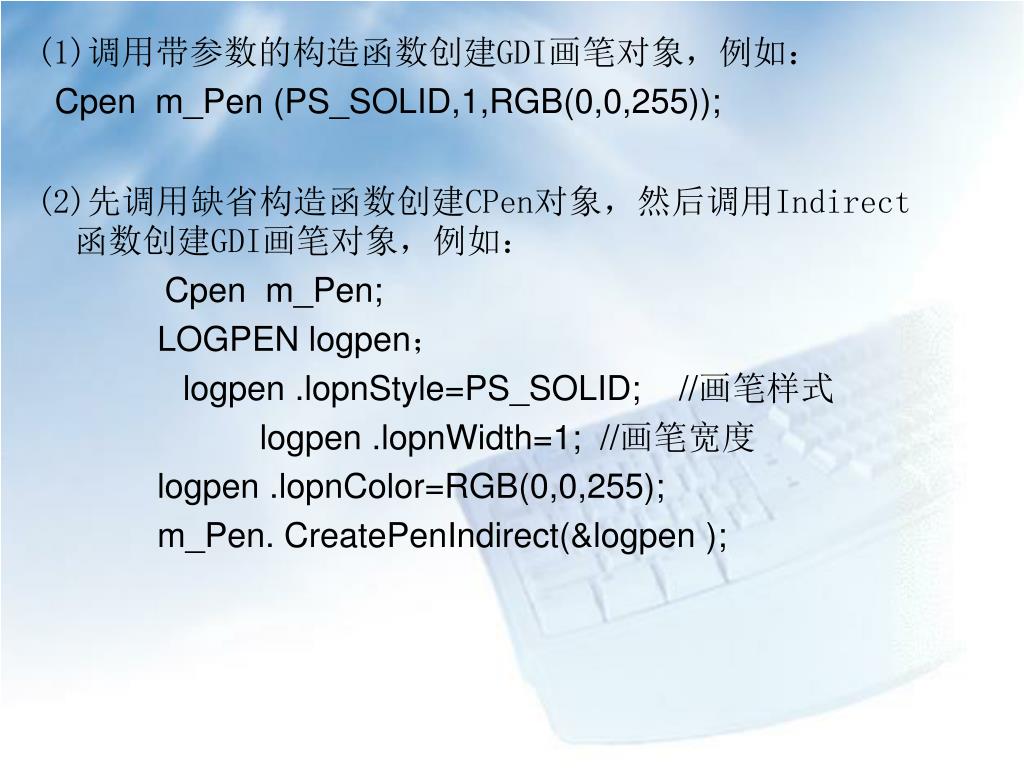

  35. (1)调用带参数的构造函数创建GDI画笔对象，例如：(1)调用带参数的构造函数创建GDI画笔对象，例如： Cpen m_Pen (PS_SOLID,1,RGB(0,0,255)); (2)先调用缺省构造函数创建CPen对象，然后调用Indirect函数创建GDI画笔对象，例如： Cpen m_Pen; LOGPEN logpen； logpen .lopnStyle=PS_SOLID; //画笔样式 logpen .lopnWidth=1; //画笔宽度 logpen .lopnColor=RGB(0,0,255); m_Pen. CreatePenIndirect(&logpen );

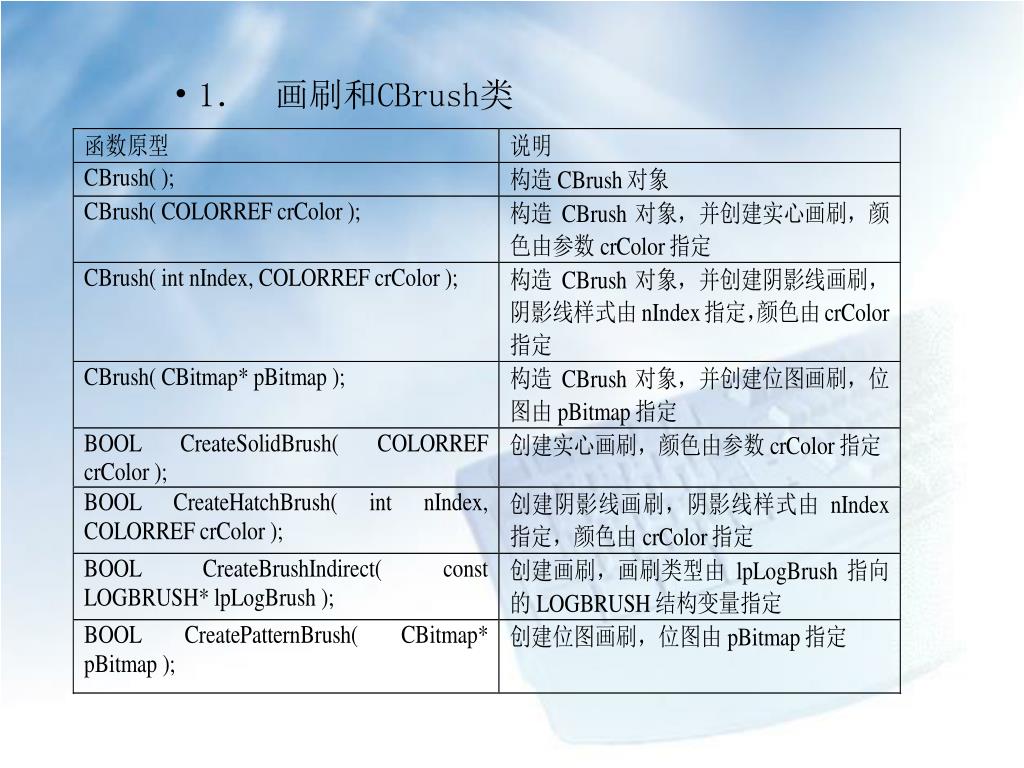

  36. 1． 画刷和CBrush类

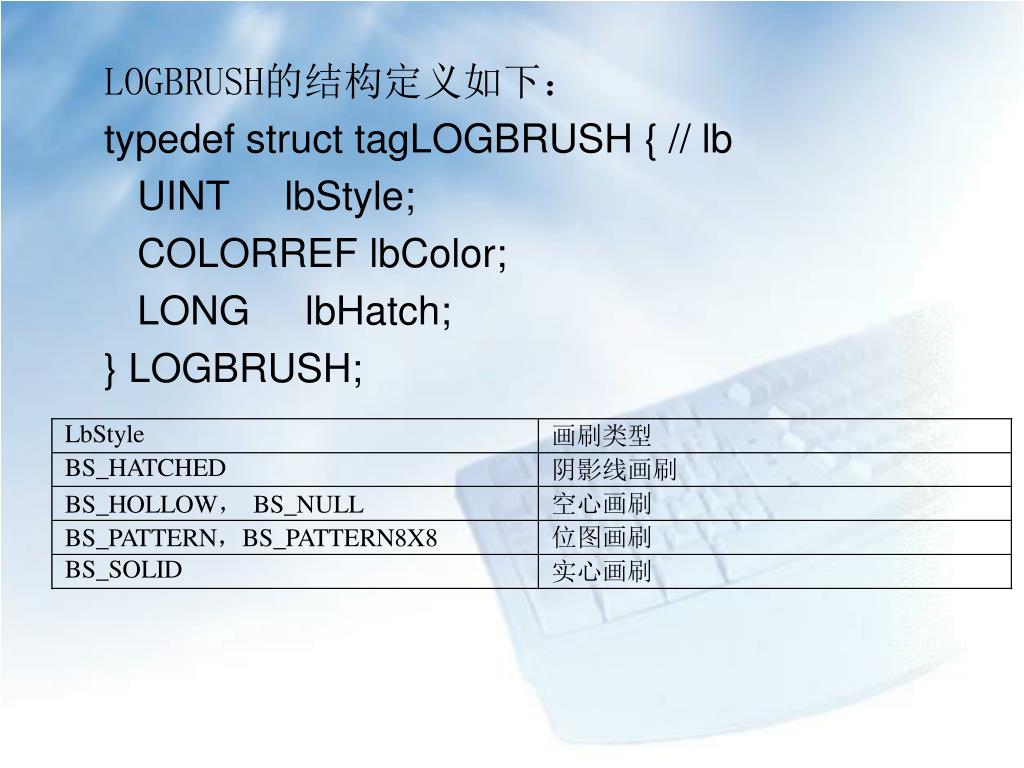

  37. LOGBRUSH的结构定义如下： typedef struct tagLOGBRUSH { // lb UINT lbStyle; COLORREF lbColor; LONG lbHatch; } LOGBRUSH;

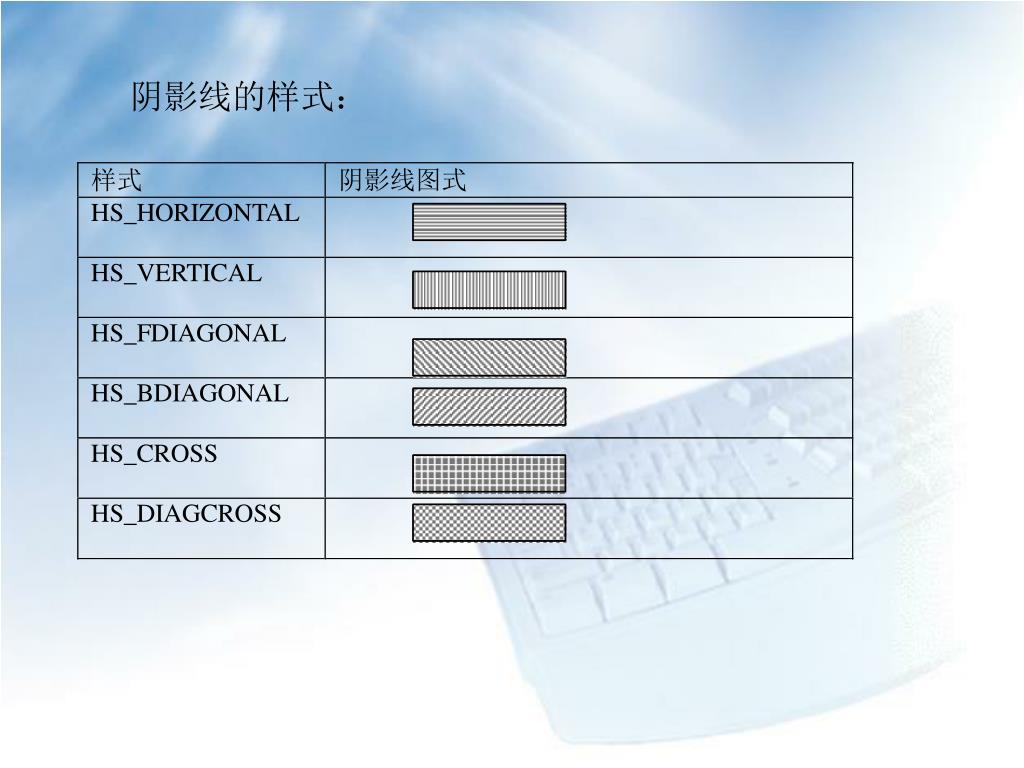

  38. 阴影线的样式：

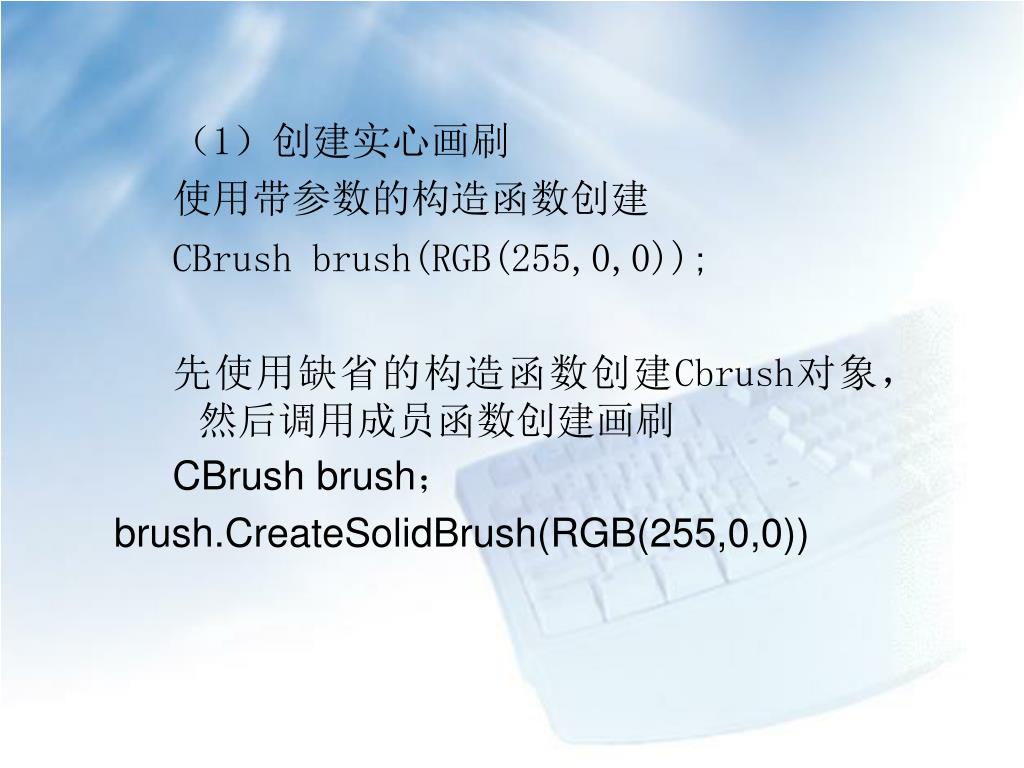

  39. （1）创建实心画刷 使用带参数的构造函数创建 CBrush brush(RGB(255,0,0)); 先使用缺省的构造函数创建Cbrush对象，然后调用成员函数创建画刷 CBrush brush； brush.CreateSolidBrush(RGB(255,0,0))

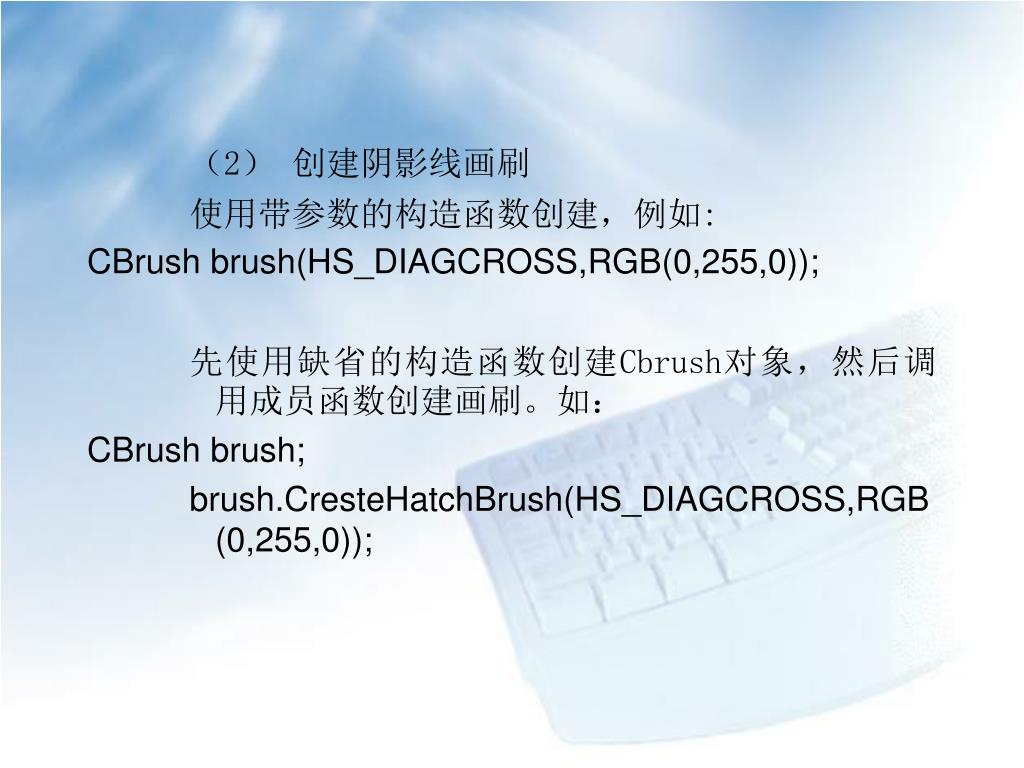

  40. （2） 创建阴影线画刷 使用带参数的构造函数创建，例如: CBrush brush(HS_DIAGCROSS,RGB(0,255,0)); 先使用缺省的构造函数创建Cbrush对象，然后调用成员函数创建画刷。如： CBrush brush; brush.CresteHatchBrush(HS_DIAGCROSS,RGB(0,255,0));

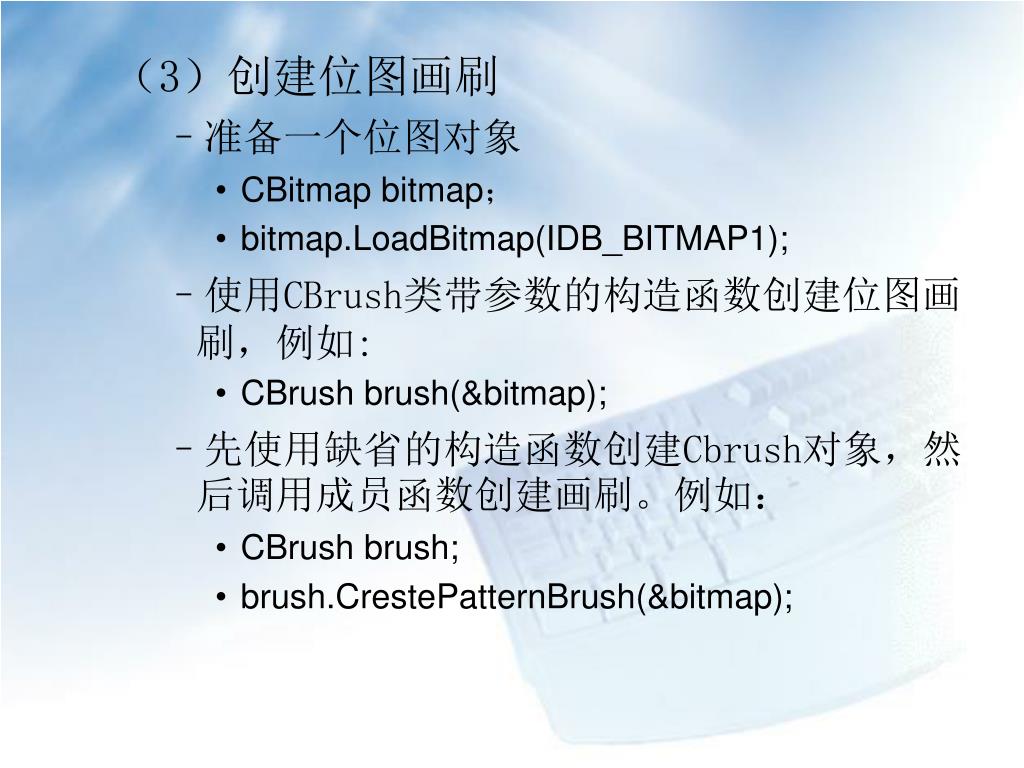

  41. （3）创建位图画刷 • 准备一个位图对象 • CBitmap bitmap； • bitmap.LoadBitmap(IDB_BITMAP1); • 使用CBrush类带参数的构造函数创建位图画刷，例如: • CBrush brush(&bitmap); • 先使用缺省的构造函数创建Cbrush对象，然后调用成员函数创建画刷。例如： • CBrush brush; • brush.CrestePatternBrush(&bitmap);

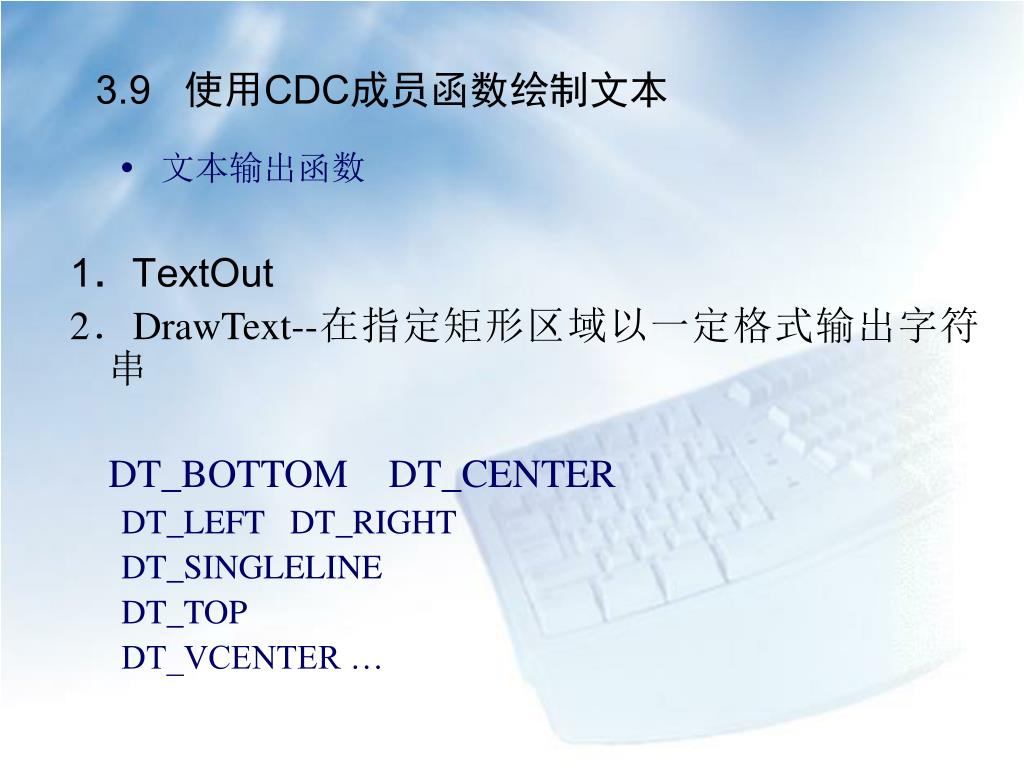

  42. 3.9 使用CDC成员函数绘制文本 • 文本输出函数 1．TextOut 2．DrawText--在指定矩形区域以一定格式输出字符串 DT_BOTTOM DT_CENTER DT_LEFT DT_RIGHT DT_SINGLELINE DT_TOP DT_VCENTER …

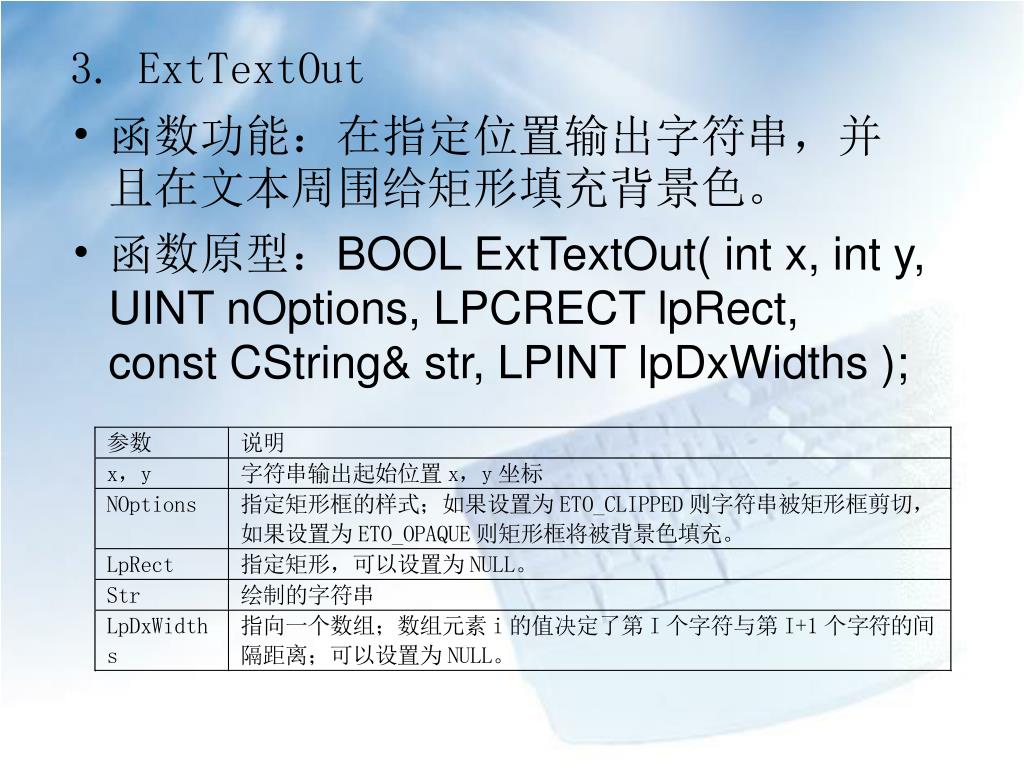

  43. 3. ExtTextOut • 函数功能：在指定位置输出字符串，并且在文本周围给矩形填充背景色。 • 函数原型：BOOL ExtTextOut( int x, int y, UINT nOptions, LPCRECT lpRect, const CString& str, LPINT lpDxWidths );

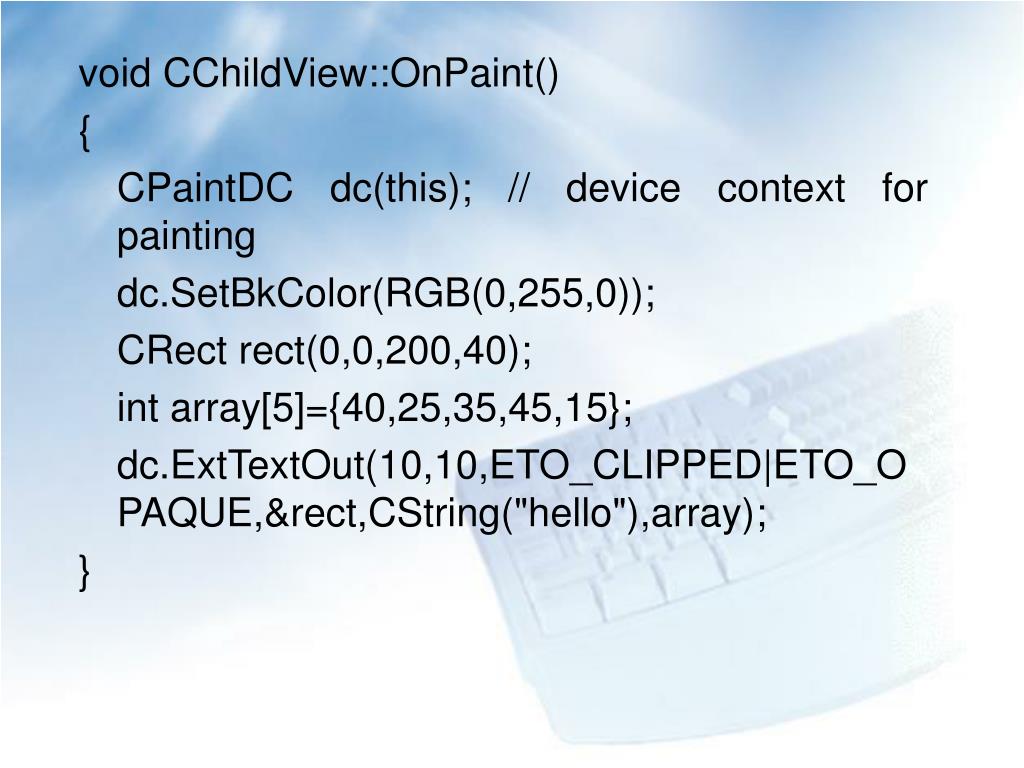

  44. void CChildView::OnPaint() { CPaintDC dc(this); // device context for painting dc.SetBkColor(RGB(0,255,0)); CRect rect(0,0,200,40); int array[5]={40,25,35,45,15}; dc.ExtTextOut(10,10,ETO_CLIPPED|ETO_OPAQUE,&rect,CString("hello"),array); }

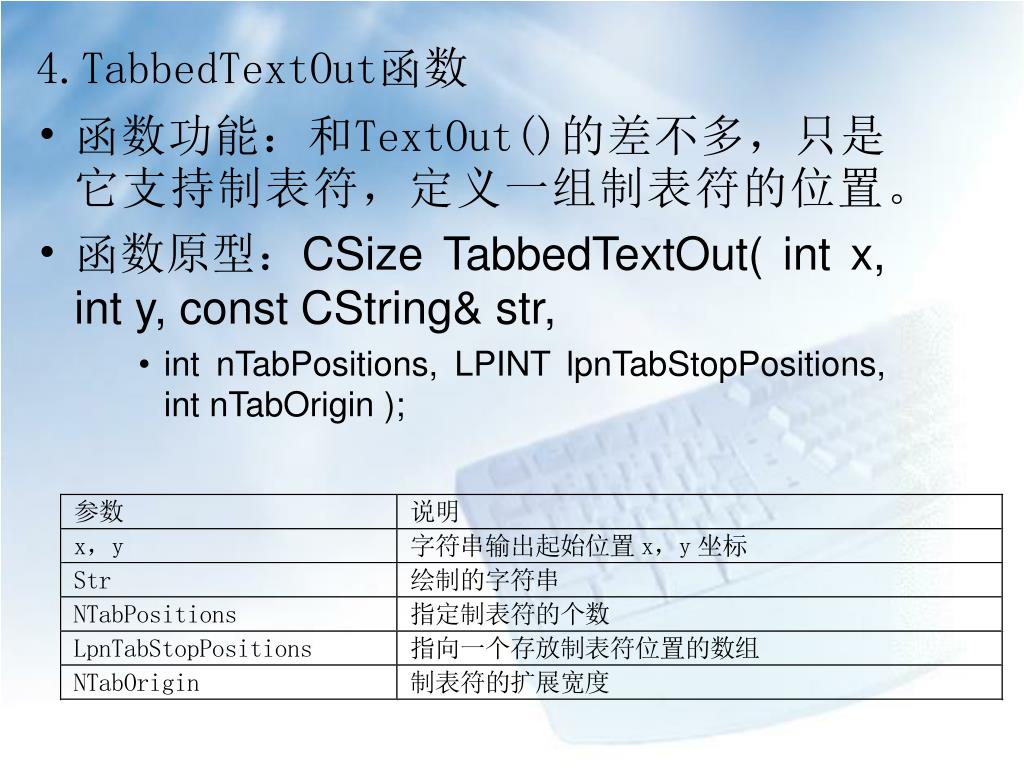

  45. 4.TabbedTextOut函数 • 函数功能：和TextOut()的差不多，只是它支持制表符，定义一组制表符的位置。 • 函数原型：CSize TabbedTextOut( int x, int y, const CString& str, • int nTabPositions, LPINT lpnTabStopPositions, int nTabOrigin );

  46. void CChildView::OnPaint() { CPaintDC dc(this); // device context for painting int array[3]={80,140,200}; dc.TabbedTextOut(0,0,CString("hello\thow\tare\tyou"),0,NULL,0); dc.TextOut(0,180,CString("hello\thow\tare\tyou")); }

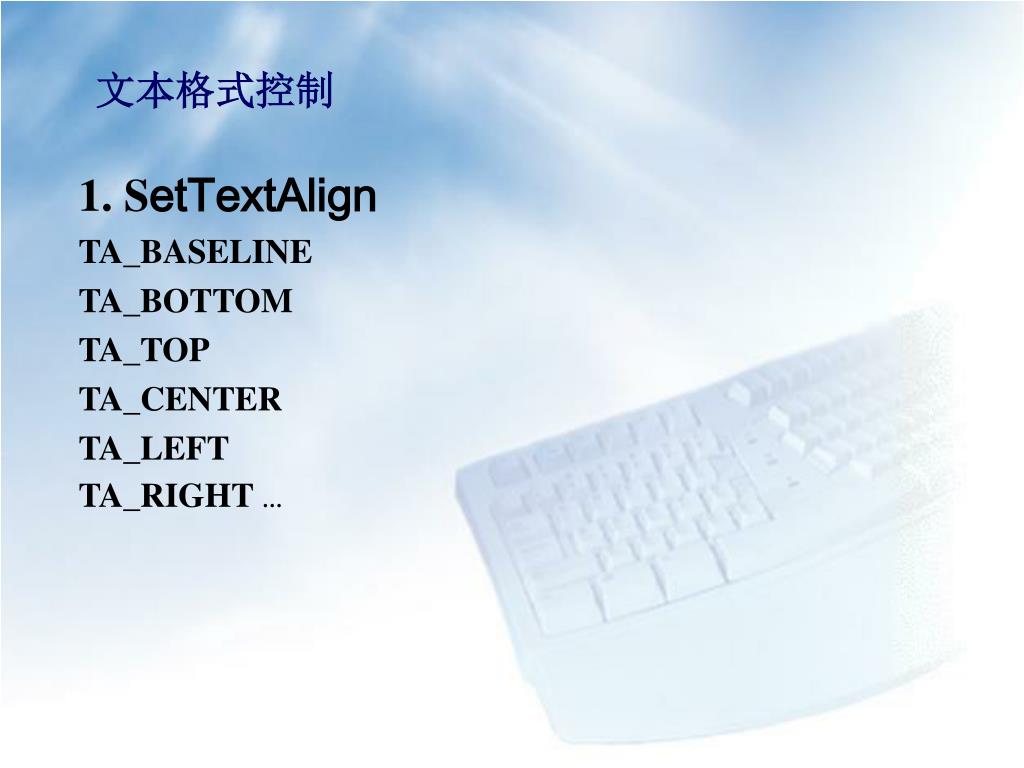

  47. 文本格式控制 1. SetTextAlign TA_BASELINE TA_BOTTOM TA_TOP TA_CENTER TA_LEFT TA_RIGHT …

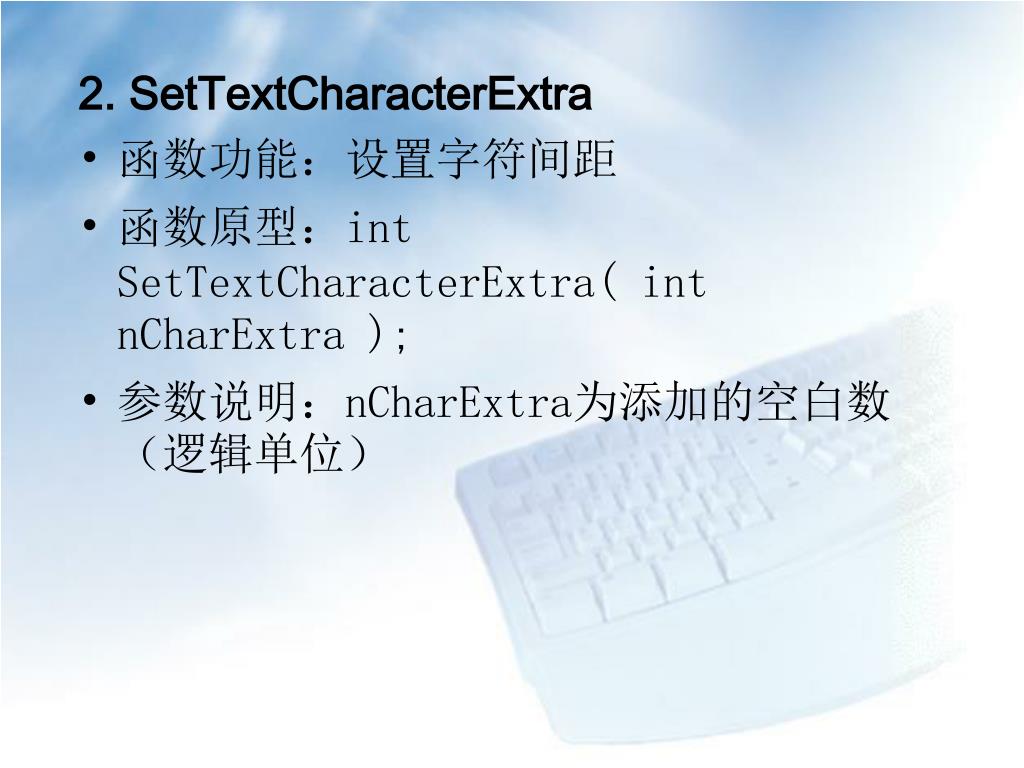

  48. 2. SetTextCharacterExtra • 函数功能：设置字符间距 • 函数原型：int SetTextCharacterExtra( int nCharExtra ); • 参数说明：nCharExtra为添加的空白数（逻辑单位）

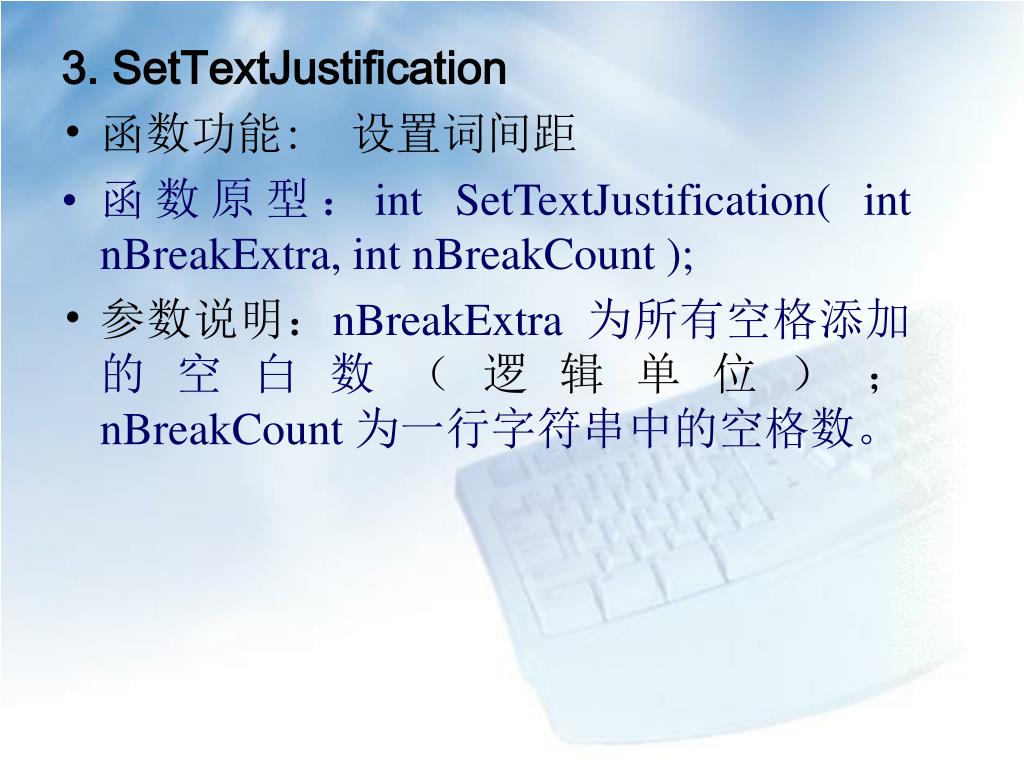

  49. 3. SetTextJustification • 函数功能: 设置词间距 • 函数原型：int SetTextJustification( int nBreakExtra, int nBreakCount ); • 参数说明：nBreakExtra 为所有空格添加的空白数（逻辑单位）；nBreakCount 为一行字符串中的空格数。
