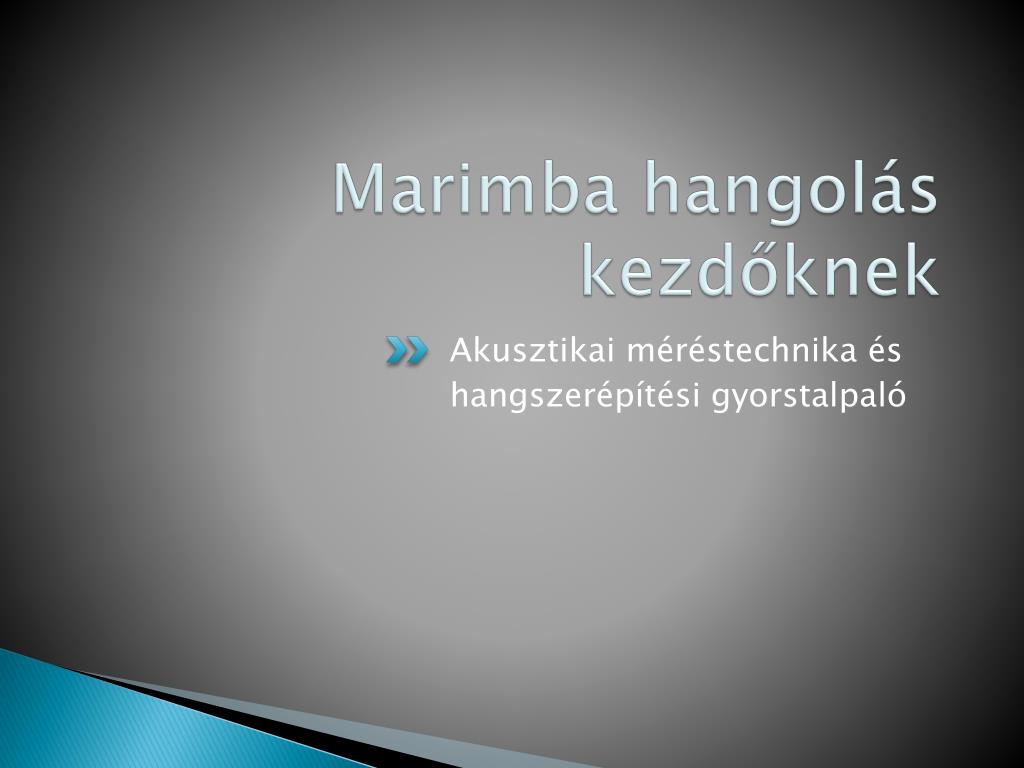

  1. Marimba hangolás kezdőknek Akusztikai méréstechnika és hangszerépítési gyorstalpaló

  2. Mi az a marimba?

  3. Hozzávalók • Motiváció + idő • Fizikai háttérismeretek • Akusztikai méréstechnikai eszközök • Faipari eszközök és alapanyag • Tényleges munka: a lapok elkészítése

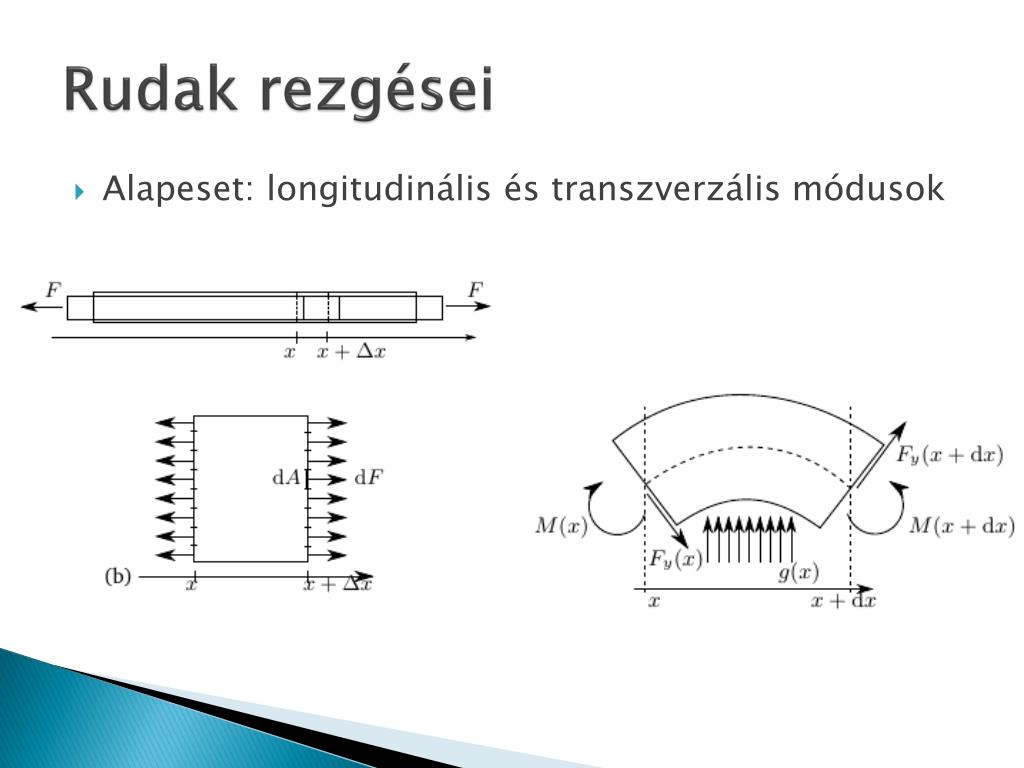

  4. Rudak rezgései • Alapeset: longitudinális és transzverzális módusok

  5. Longitudinális eset 1D differenciális mozgásegyenlet: Hullámegyenlet: 1D differenciális Hooke: Peremfeltételek (2db):

  6. Longitudinális eset Két végén szabad rúd módusai: Sajátfrekvenciái:

  7. Transzverzális eset Erők: (1) Nyomatékok: (2) (1) ; d(2)/dx ; d2(3)/dx2 (3)

  8. Transzverzális eset • Peremfeltétel két végén szabad rúdra: • Megoldást szeparált alakban keresünk: • Így: • PF-ből: 5 2 3,0112 2

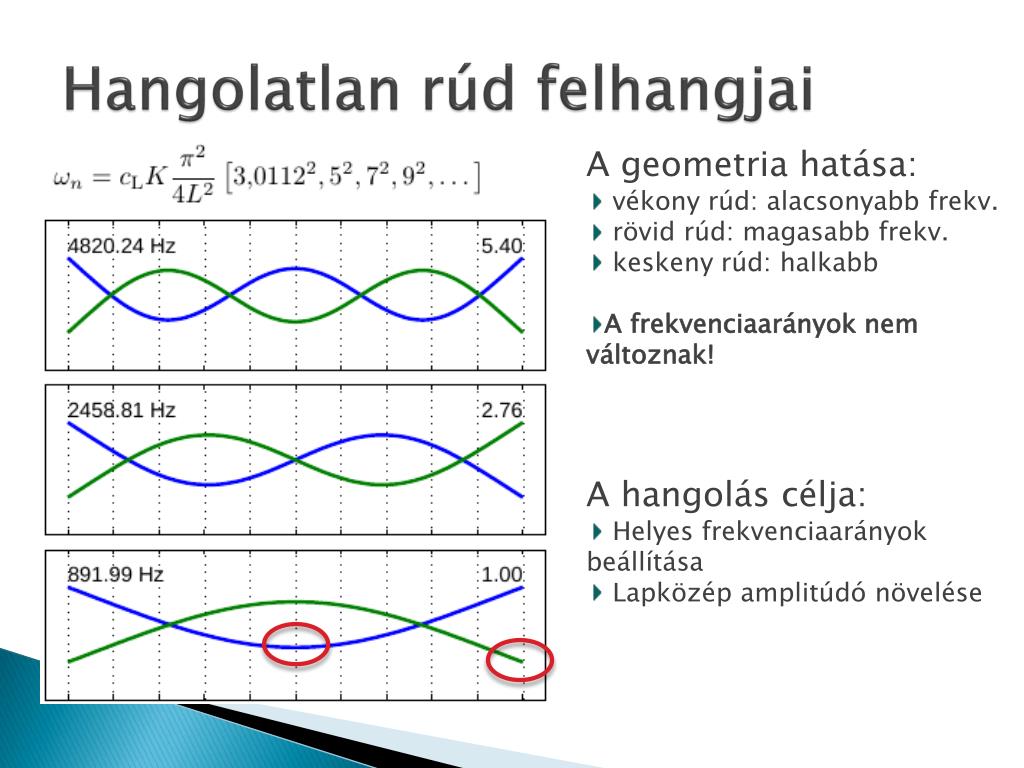

  9. Hangolatlan rúd felhangjai • A geometria hatása: • vékony rúd: alacsonyabb frekv. • rövid rúd: magasabb frekv. • keskeny rúd: halkabb • A frekvenciaarányok nem változnak! • A hangolás célja: • Helyes frekvenciaarányok beállítása • Lapközép amplitúdó növelése

  10. Hangolás leírása perturbációval Kis perturbációval:

  11. Téglatest VS. hangolt rúd

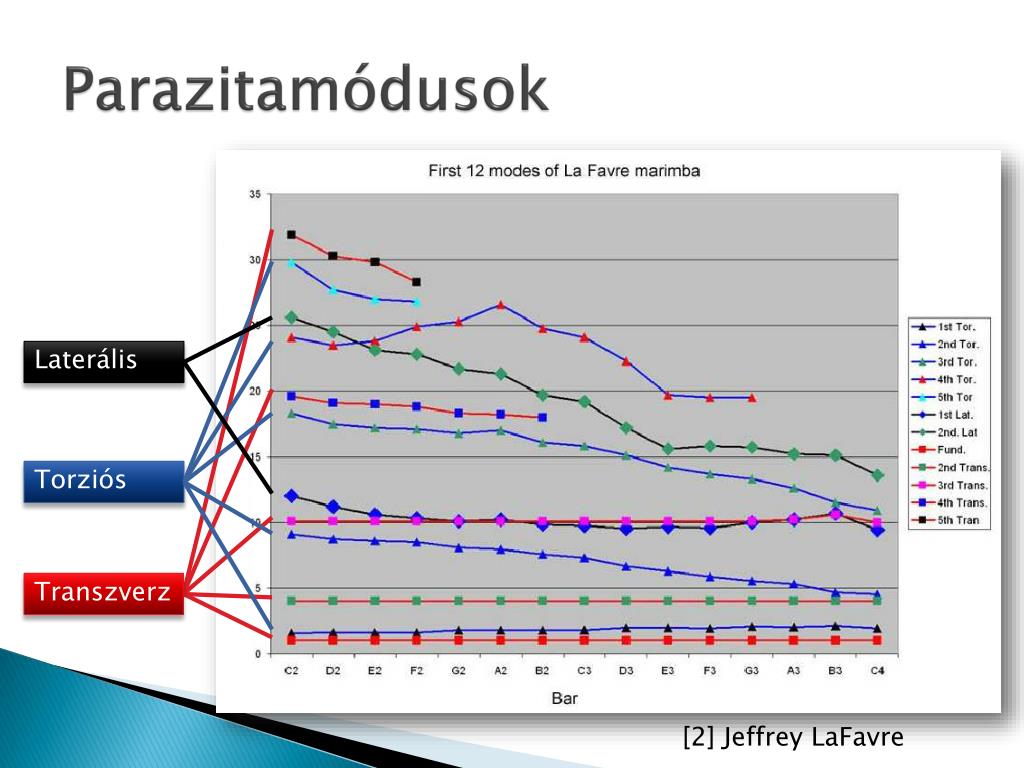

  12. Parazitamódusok Laterális Torziós Transzverz [2] Jeffrey LaFavre

  13. Marimba rudak készítése • A lapok kivágása megfelelő méretre • Az alsó ív nagyolt vágása körfűrésszel • Az ív nagyolt kialakítása csiszolással • Lyukak fúrása a felfüggesztéshez • Hangolás szalagcsiszolóval Hangolási szabályok: • Szűkítés 1-nél: alaphang mélyül • Szűkítés 2-nél: 1. transzverz felhang mélyül • Szűkítés 3-nál: 2. transzverz felhang mélyül • Sarok bevágása: minden módus magasabb lesz • Él bevágása: torziós módusok halkulnak, de a transzverzmódusok elhangolódnak

  14. Saját hangolású G2-es lap

  15. Konzi, C3

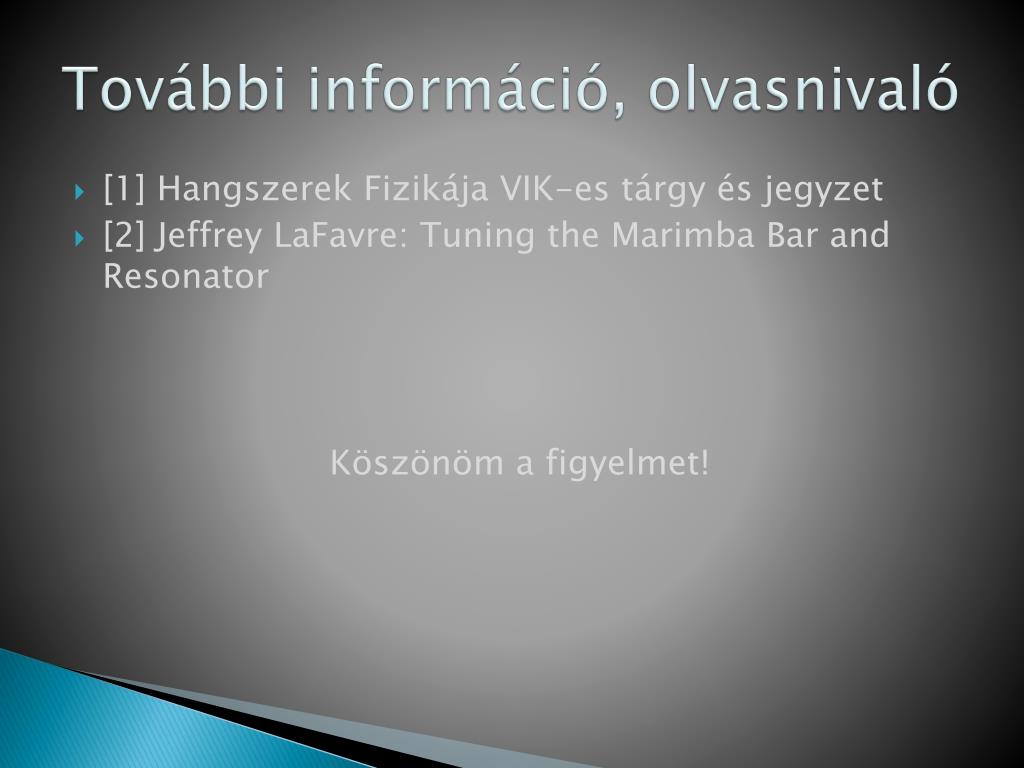

  16. További információ, olvasnivaló • [1] Hangszerek Fizikája VIK-es tárgy és jegyzet • [2] JeffreyLaFavre: Tuningthe Marimba Bar andResonator Köszönöm a figyelmet!
